Si4463無線模塊收發超長數據包

Silicon LabsEZRadioPro 系列的Si4463無線模塊，TX FIFO 和 RX FIFO只有64字節。那么如何實現超過64字節的數據包收發呢？需要繁瑣的去把長包拆分成小于等于64字節的小包，每個小包單獨發送，然后接收端把這些小包數據拼接回原始的長包數據嗎？回答是：不！因為長包的收發在Si446X 收發芯片實現是非常簡單的。

打開WDS軟件或者查看API寄存器描述文檔，有兩個中斷非常有用，就是TX_FIFO_ALMOST_EMPTY_PEND和RX_FIFO_ALMOST_FULL_PEND，這個兩個中斷代表的意思就是TX FIFO 的數據即將發送完，或者RX FIFO即將被填充滿。那么我們只需要根據這兩個中斷，就可以實現超長數據包收發了。

例如，在TX_FIFO_ALMOST_EMPTY_PEND中斷產生時，立刻填充數據到TX FIFO中，新填充的數據會緊跟著之前的數據發送出去，直到數據包完全發送完成，最終產生一個發送完成中斷，表示這包數據發完。接收時也是類似，當收到的數據不斷往RX FIFO中填充，快要填滿的時候，就會產生RX_FIFO_ALMOST_FULL_PEND中斷，這時立刻把RX FIFO讀取出來，那么空出來的FIFO又可以繼續接收新的數據，直到接收到的總數據等于整個完整的數據包長度，產生一個接收完成中斷。整個過程都是連續的，根據包長度和設定的閥值，會產生多個TX_FIFO_ALMOST_EMPTY_PEND和RX_FIFO_ALMOST_FULL_PEND中斷，但是每包數據發送完成和接收完成中斷只會有一個，和短包的收發是一樣的。

WDS的設置界面如下：

設置配置TX_FIFO_ALMOST_EMPTY和RX_FIFO_ALMOST_FULL 閥值

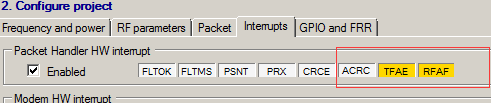

開啟對應的中斷

用戶需要再代碼中添加檢測到TX_FIFO_ALMOST_EMPTY和RX_FIFO_ALMOST_FULL兩種中斷時系統對應的反應。

以上是對Si4463發送超長數據包的一些總結，希望能對你有所幫助。
