思為無線的無線模塊電氣性能測試報告

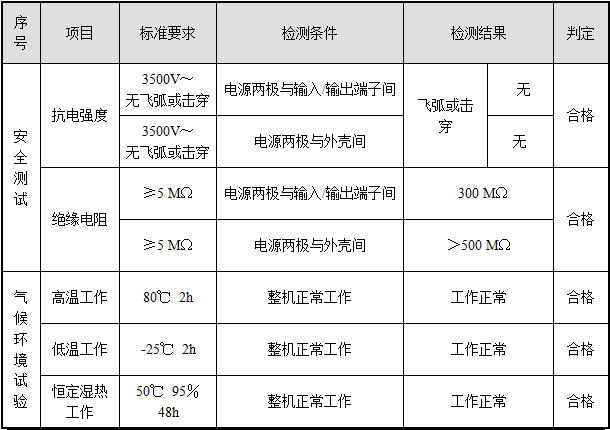

為了更好的保證無線模塊的產品質量，思為無線將其生產的無線模塊送去實驗室進行檢驗測試，檢驗的項目有安全測試、氣候環境試驗、電磁兼容試驗等，具體檢測的各項技術指標值如下。

一、靜電放電試驗

1、接觸放電：試驗方法及標準要求：受試樣品處于正常工作狀態,用靜電放電儀對受試樣品金屬表面(選取4個敏感點)進行接觸放電,放電電壓:4kV,每個敏感點進行20次(正負極性各10次),每次間隔1S。應符合性能判據B。

檢測結果：符合要求

2、空氣放電：試驗方法及標準要求：受試樣品處于正常工作狀態,用靜電放電儀對受試樣品非金屬表面(包括孔，縫等)進行空氣放電,放電電壓:8kV,每個點進行20次(正負極性各10次),每次間隔1S。應符合性能判據B。

檢測結果：符合要求

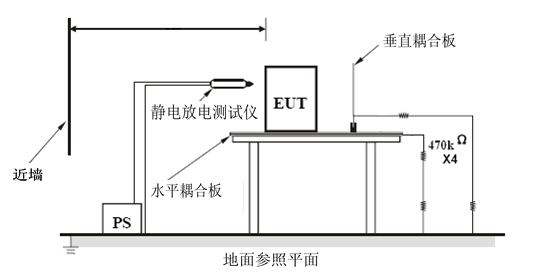

靜電放電試驗布置連接圖：

二、射頻連續波傳導試驗 試驗方法及標準要求

受試樣品處于正常工作狀態,對其交流電源端和信號端分別施加80℅AM(1kHz)正弦調制信號,試驗電壓3V ,頻率范圍0.15-80MHz。應符合性能判據A。

檢驗結果：符合要求

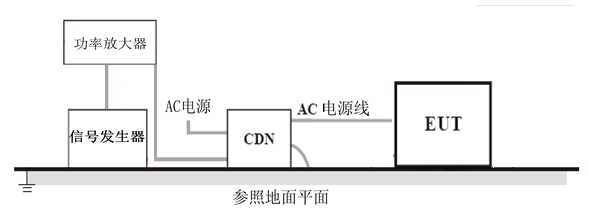

射頻連續波傳導試驗布置連接圖：

三、射頻電磁場試驗 試驗方法及標準要求

受試樣品處于正常工作狀態,對其交流電源端和信號端分別施加80℅AM(1kHz)正弦調制信號,試驗場強10V/m ,頻率范圍80-1000MHz。應符合性能判據A。

檢驗結果：符合要求

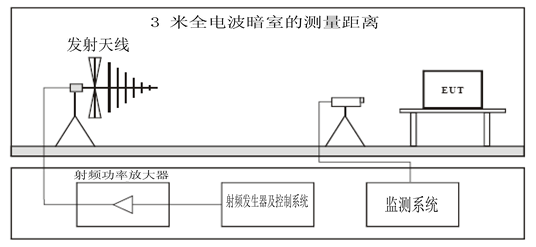

射頻電磁場試驗布置連接圖：

四、電快速瞬變試驗

1、電源端：受試樣品處于正常工作狀態,用瞬變脈沖群發生器對受試樣品交流電源端施加電壓1.0kV ﹑頻率5kHz的脈沖群,施加次數:正﹑負極性各1次,施加時間:1次1分鐘。應符合性能判據B。

2、信號端：用瞬變脈沖群發生器容性耦合夾對信號端施加電壓0.5kV﹑頻率5kHz的脈沖群,施加次數:正﹑負極性各1次,施加時間:1次1分鐘。應符合性能判據B。

檢驗結果：符合要求

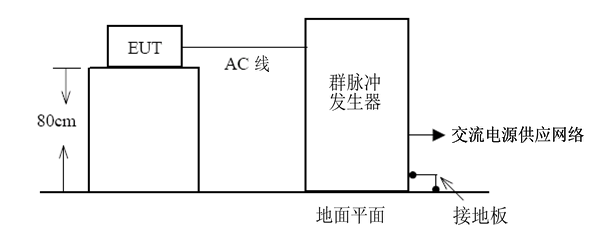

電快速瞬變試驗布置連接圖：

五、電壓暫降試驗

1、檢測方法及要求：受試樣品處于正常工作狀態,用電壓瞬斷測試儀對其交流電源端口輸入70%的額定電壓，時間為25個周期。應符合性能判據C。

檢驗結果：符合要求

2、檢測方法及要求：受試樣品處于正常工作狀態,用電壓瞬斷測試儀對其交流電源端口輸入<5%的額定電壓，時間為0.5個周期。應符合性能判據B。

檢驗結果：符合要求

六、電壓短時中斷試驗 檢測方法及要求

受試樣品處于正常工作狀態,用電壓瞬斷測試儀對其交流電源端口輸入<5%的額定電壓，時間為250個周期。應符合性能判據C。

檢驗結果：符合要求

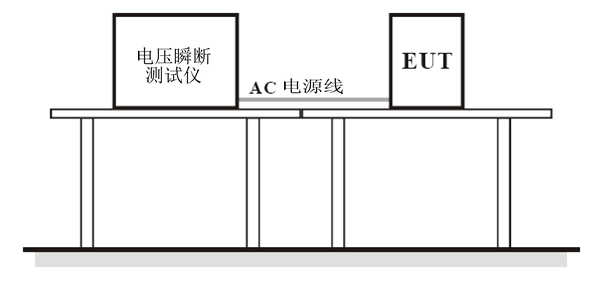

電壓暫降及電壓短時中斷試驗布置連接圖：

七、浪涌試驗

檢測方法及要求：受試樣品處于正常工作狀態,用浪涌信號發生器對受試樣品交流電源端施加浪涌組合波信號,施加次數:正﹑負極性各5次,重復率:1次/1分鐘,施加電壓: 線-線:1kV;線-地:2kV。應符合性能判據B。

檢驗結果：符合要求

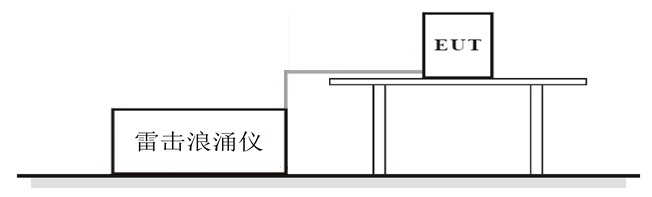

浪涌試驗布置連接圖：

以上就是思為無線的無線模塊產品的測試報告，各項技術指標都達到了標準要求，其良好的性能顯而易見，是優質的無線模塊。
