無線模塊發射功率測試

功率是無線模塊最重要的參數之一，無線模塊功率越大，傳輸距離就越遠，但相應的產生的功耗也越高。大家都知道無線模塊在出廠時是如何進行發射功率測試的嗎？今天思為無線為大家演示無線模塊的發射功率如何是如何進行測試的。

1、準備工具

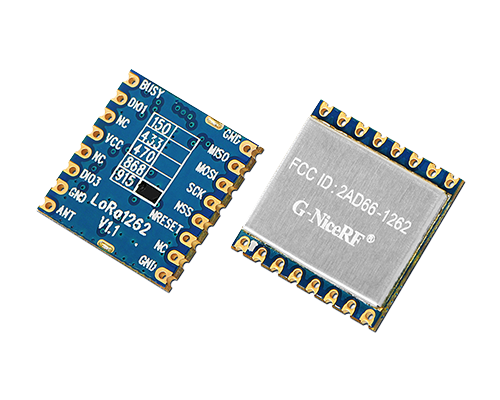

LoRa1262無線模塊

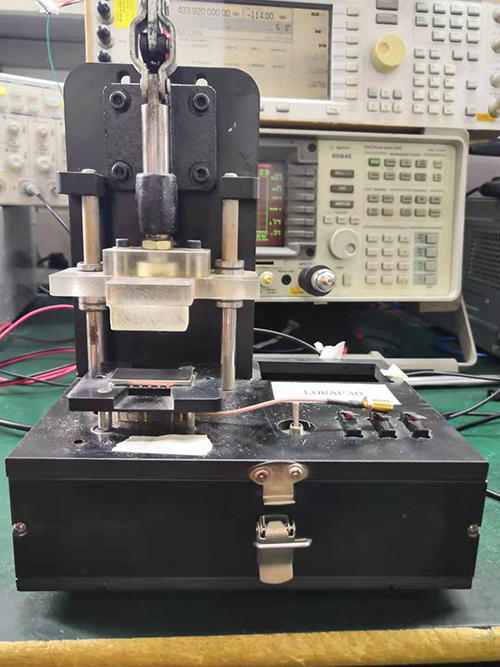

產品功能測試架

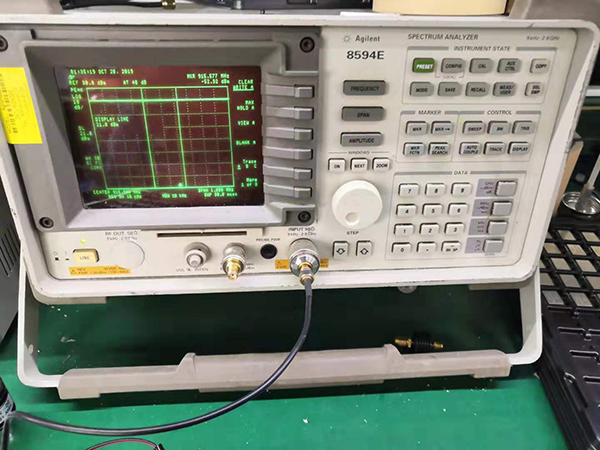

頻譜儀

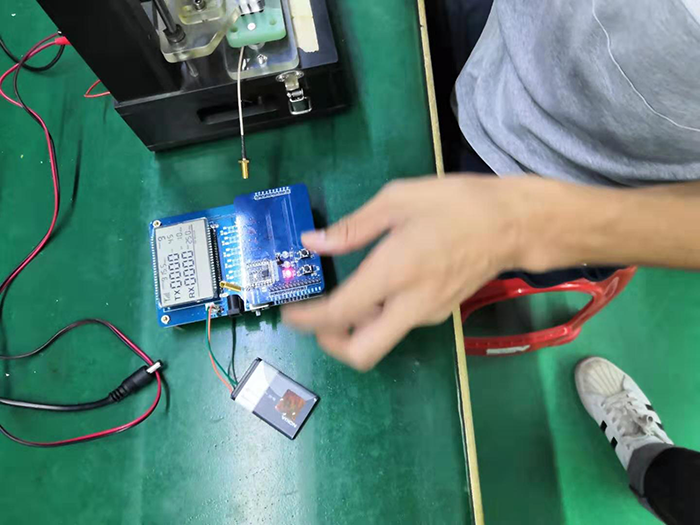

LoRa1262無線模塊DEMO板

2、測試流程

• 將直流電源與產品測試架連接，然后將直流電源電壓設置成5V

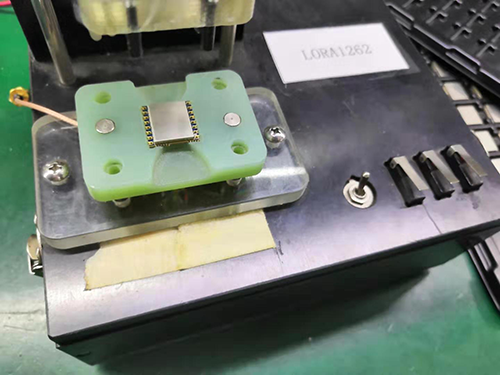

• 將LoRa1262無線模塊按正確方向放入產品功能測試架的夾具中。

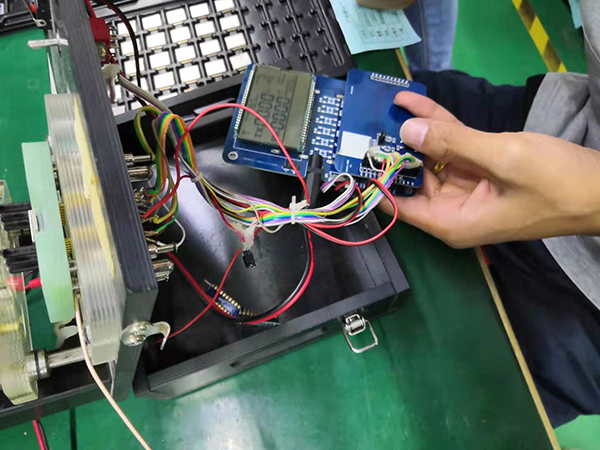

• 將產品功能測試架中的DEMO板和測試的LoRa1262無線模塊的DEMO板頻率等參數設成一致。

• 觀察測試LoRa1262無線模塊DEMO板指示燈是否交替閃爍，如果是則代表通訊成功，進入下一步；如果否，則代表通訊不成功，需重新設置參數或者判斷無線模塊是否良好。

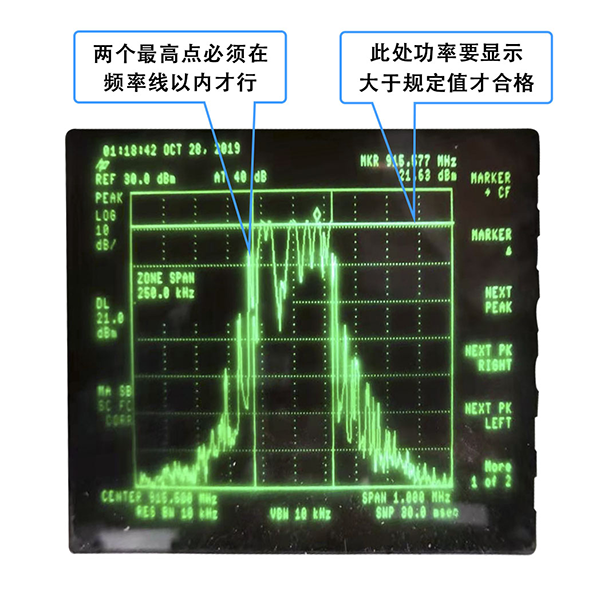

• 通訊成功后，觀察頻譜儀上方橫線是否大于規定的合格值且兩個最高點要在頻率線以?xún)?nèi)才是合格產品。

3、注意事項

• 直流電源與測試夾具的電源連接不能接反，且直流電源電壓設定后不能隨便調節.
• 頻譜儀的參數設置完成后不能隨便改動.
• 電源儀器都要可靠性接地。
