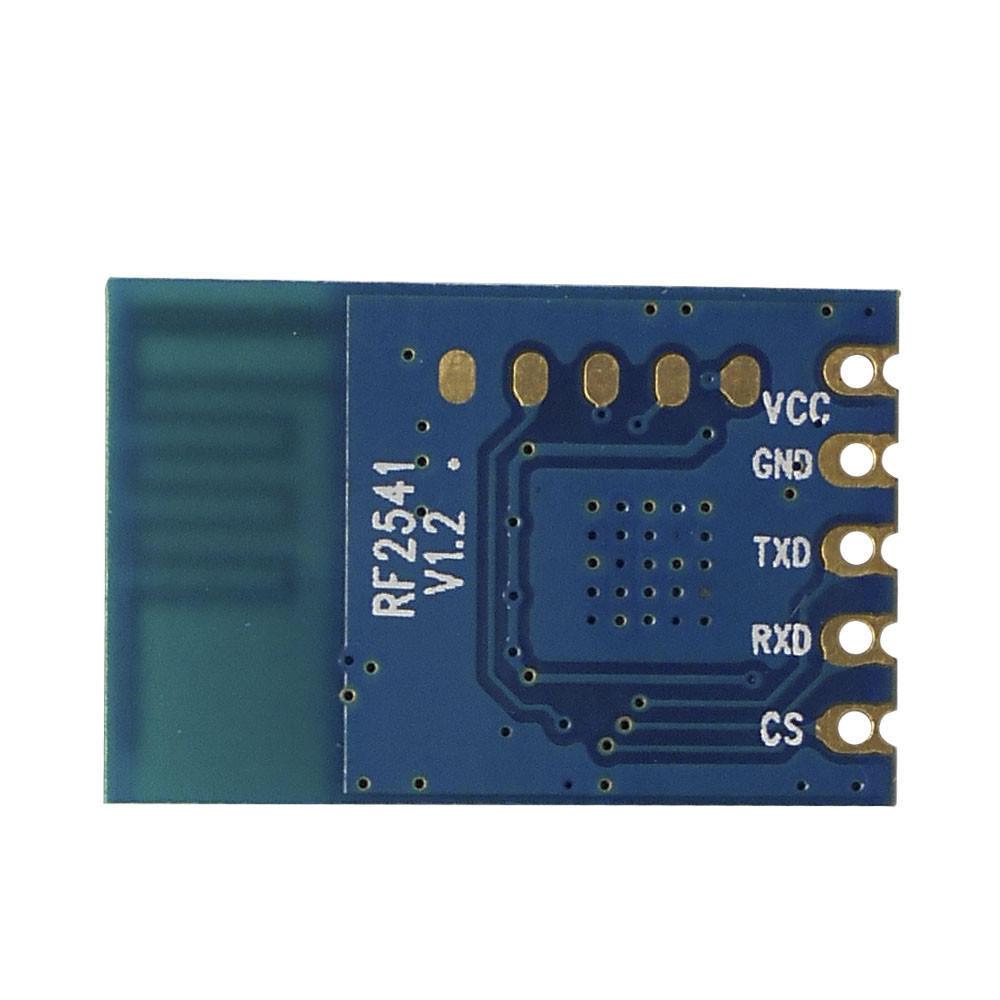

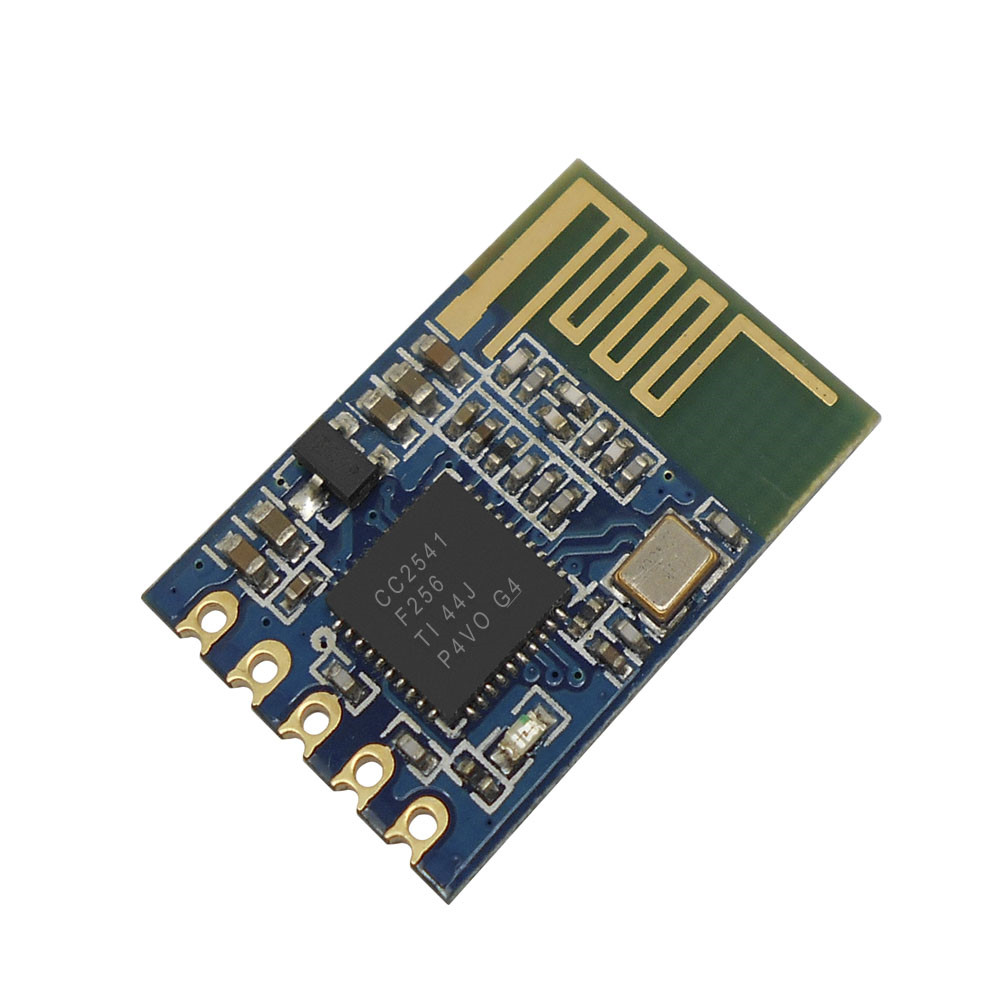

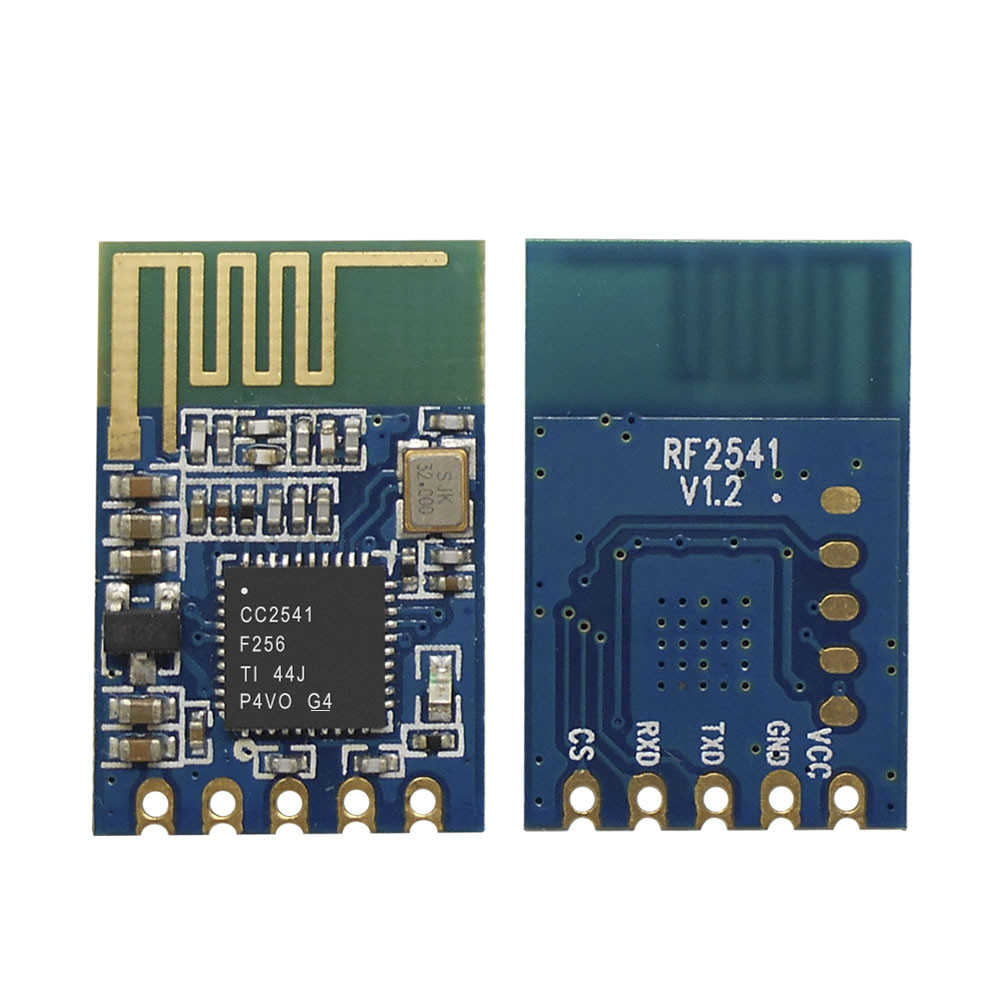

RF2541：藍牙4.0協議 CC2541芯片低功耗藍牙模塊

本公司的低功耗藍牙模塊RF2541基于藍牙4.0協議，采用TI的CC2541 SOC芯片。具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。
RF2541嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF2541 藍牙轉串口模塊V2.1.pdf

封裝尺寸：RF2541 package.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

注：以下參數為VCC =3.6,用50歐姆的銅軸線連接儀器測試所得

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2.3	3.6	6	V	（內部有3.3V穩壓）
工作溫度范圍	-40		85	℃
電流消耗
接收電流		< 9		mA
發射電流		< 15		mA
休眠電流		1.5	2	uA
射頻參數
頻率范圍	2379		2496	MHz
調制速率	250		2000	Kbps	GFSK
最大發射功率	-20		0	dBm
接收靈敏度		-98		dBm	@250Kbps

產品特點

頻率范圍：2400-2483.5 MHz
靈敏度高達 -115dBm @1.5K
輸出功率：-20~10 dBm
數據傳輸率：1.5-72 kbps
FSK調制模式
1.9-3.6 V供電
低電能檢測
超低耗關機模式電流< 10nA
超低電流接收模式< 7 mA
發射電流：11 mA @-1dBm, 36 mA @+10dBm
工作溫度范圍：-40 ~ +85 °C
集成穩壓器
跳頻功能

應用領域

移動手機外部設備
2.4GHz低功耗能源系統
消費者健康和醫療
家居樓宇自動化
人機接口器件（鍵盤，手標，遙控）
運動和健身器件

低功耗藍牙模塊RF2541的典型應用電路

低功耗藍牙模塊RF2541的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極(2.3-6V)
2	GND	接電源地
3	TXD	模塊數據發送腳（電平電壓最高3.3V）
4	RXD	模塊數據接收腳 (電平電壓最高3.3V)
5	CS	模塊休眠與配置腳（在正常通訊時，拉低CS進入配置模式。在配置模式下發休眠命令時才能進入休眠狀態

低功耗藍牙模塊RF2541的機械尺寸
