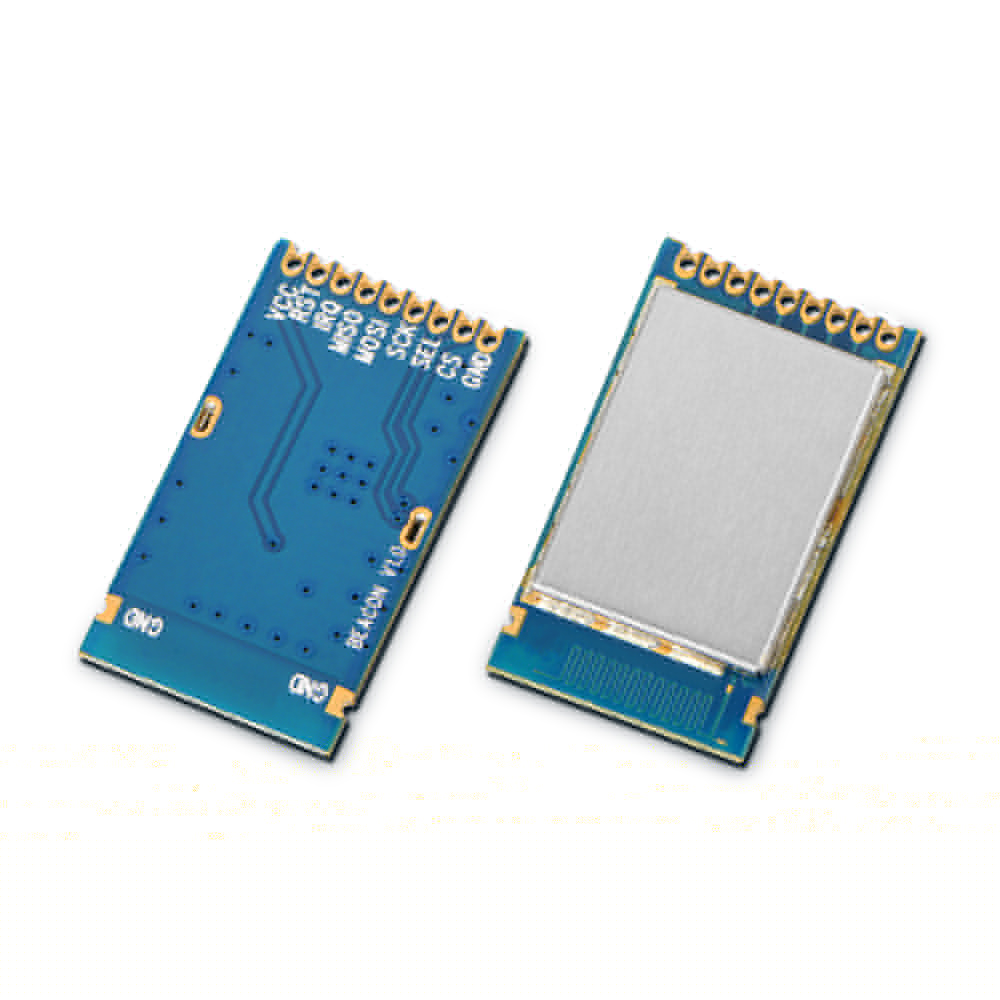

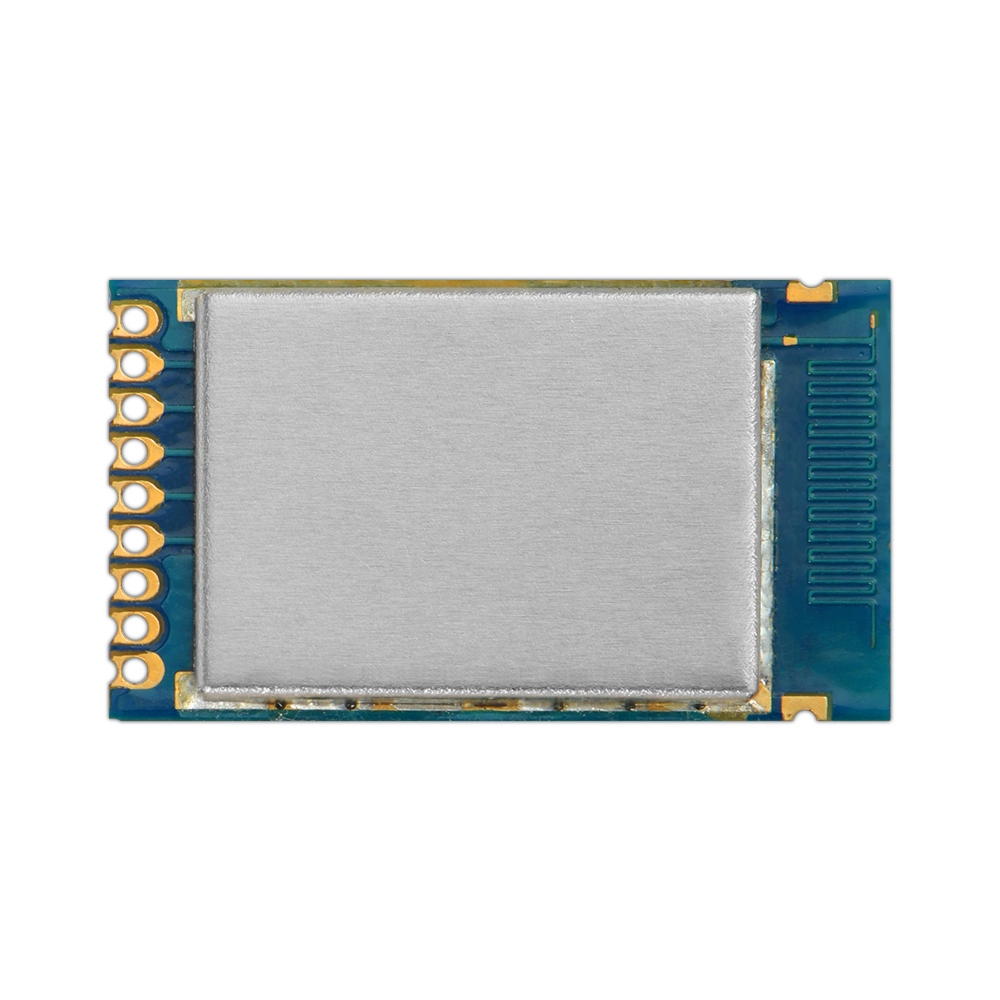

Beacon128： Beacon模塊 SPI接口藍牙協議廣播通信

我司的Beacon128無線模塊是一款SPI接口的底層通訊模塊，他與藍牙底層有著同類的構造，故而和藍牙的廣播模式有著相同的協議，但相比傳統藍牙而言具有更簡化的協議，使得開發使用起來更加方便快捷。
1. Beacon模塊采用藍牙協議，可以和BLE模塊通信，可以和手機通信。
2. 比BLE距離遠。
3. 廣播通信，可以1對1，多對多，沒有數量限制。
4. 可以和安卓，蘋果手機通信。
5. Beacon128，SPI接口，軟件，硬件技術支持，價格便宜。

聯系我們

規格書&附件下載

產品規格書：Beacon128 前端模塊V1.1.pdf

封裝尺寸：Beacon128 package.rar

示例代碼：Beacon128_demo.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2.3	3.3	3.6	V
工作溫度范圍	-40	25	85	℃
電流消耗
發射電流		12		mA	@3.3V
接收電流		12.9		mA	@3.3V
休眠電流		20		uA
射頻參數
頻率范圍	2.4		2.484	GHz
發射功率	-18		+ 4	dBm	@2.4V
空中速率		1M		bps

產品特點

通過藍牙的廣播和掃描協議進行通訊
沒有使用corestack數據交換功能
空中速率:1Mbps
輸出功率:+4 dBm
嵌入式小體積
低功耗，高性價比

應用領域

無線鍵鼠
無線健康運動產品
商品信息推送
無線遙感
報警安保系統
無線測距系統

Beacon模塊Beacon128的典型應用電路

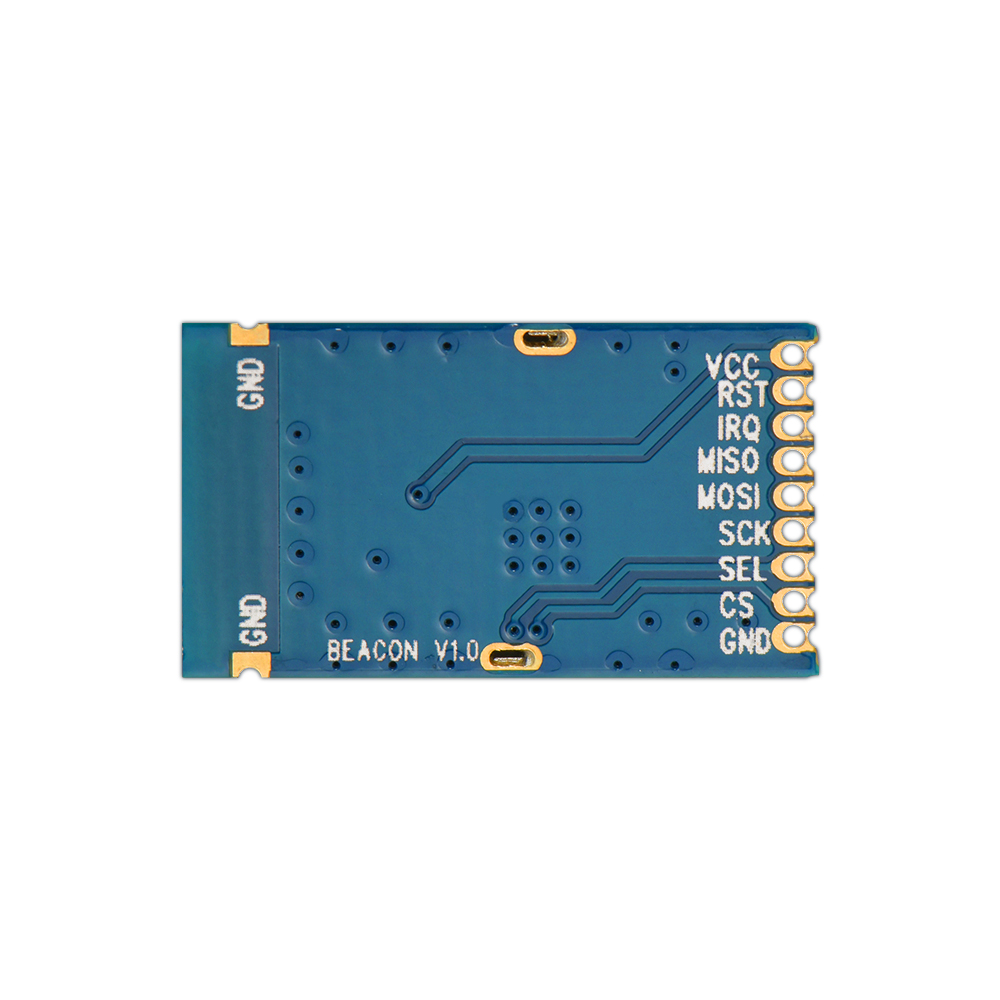

Beacon模塊Beacon128的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極天線輸入
2	RST	復位腳，低電平有效
3	IRQ	SPI的中斷請求腳
4	MISO	SPI數據輸出腳
5	MOSI	SPI數據輸入腳
6	SCK	SPI時鐘信號腳
7	SEL	接口片選腳（0=UART；1=SPI）
8	CS	片選腳
9、10、11	GND	接電源地

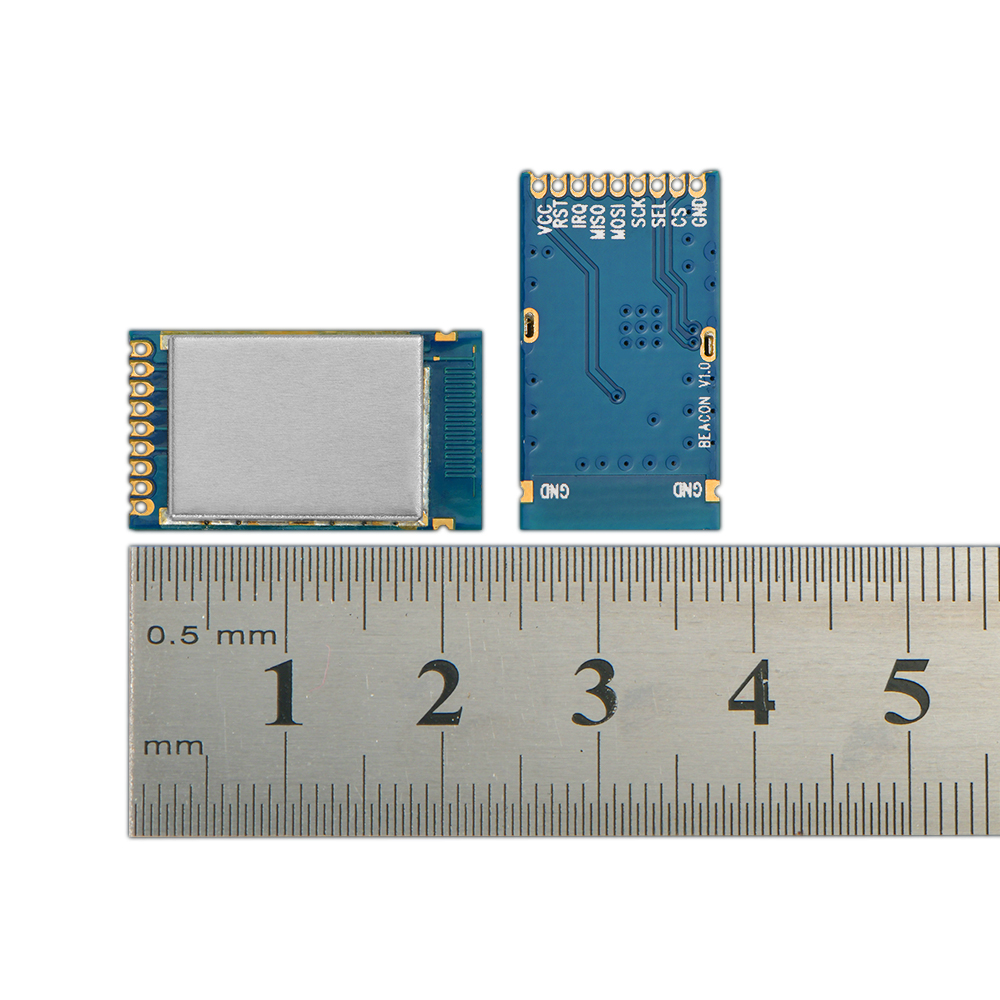

Beacon模塊Beacon128的機械尺寸
