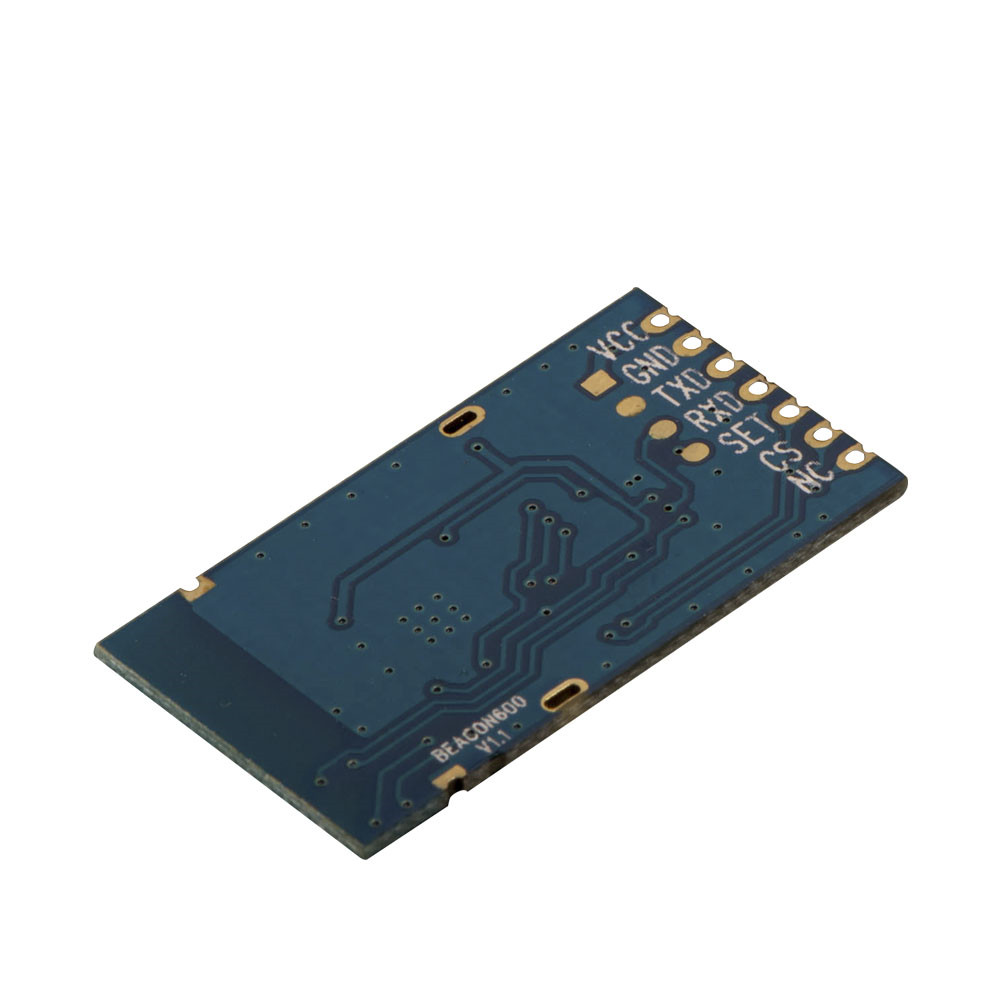

Beacon600： 2.4GHz Beacon模塊兼容藍牙集成MCU

Beacon600是我司最新推出的一款可兼容藍牙的新型2.4GHz無線通信模塊。此模塊內部集成了MCU，處理了底層SPI協議，預留給用戶接口為通用的UART串口，用戶不用操作底層即可通過此模塊與手機藍牙對接數據，它與藍牙底層有著同類的構造，和藍牙的廣播模式相似，有著比通用藍牙更簡化的協議，使用起來十分方便快捷，相比藍牙也有著更高的性價比。
1. Beacon 模塊采用藍牙協議，可以和BLE模塊通信，可以和手機通信。
2. 比BLE距離遠。
3. 廣播通信，可以1對1，多對多，沒有數量限制。
4. 可以和安卓，蘋果手機通信。
5. Beacon600，Uart接口，免調試，不用寫程序，透明傳輸。

聯系我們

規格書&附件下載

產品規格書：Beacon600 串口無線模塊V2.2.pdf

封裝尺寸：Beacon600 package.rar

性能參數

特點&應用

典型應用電路

引腳定義

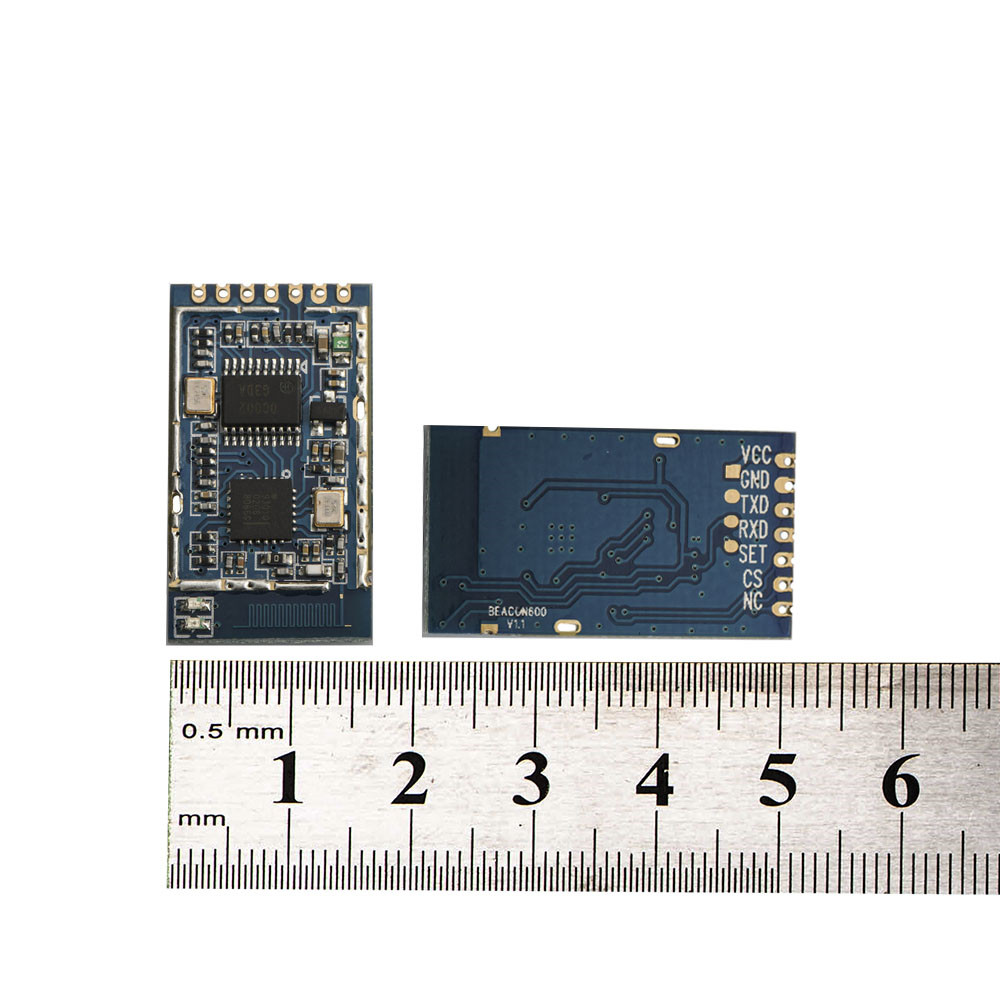

機械尺寸（單位：mm）

注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。，串口TXD和RXD腳輸出和輸入都是支持3.3V電平.

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2.8	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		20		mA
發射電流		19		mA
體眠電流		11		uA
射頻參數
頻率范圍（不同規格）	2.4	-	2.484	GHz
串口波特率速率	1200	9600	115200	bps
發射功率范圍	-18	-	+3	dBm	軟件可配置

產品特點

通過藍牙的廣播和掃描協議進行通訊
串口透明傳輸，參數可調
空中速率: 1Mbps
輸出功率: +3 dBm
嵌入式小體積
低功耗，高性價比

應用領域

iBeacon 或 AltBeacon
無線健康運動產品
商品信息推送
無線遙感
報警安保系統
無線測距系統

Beacon模塊Beacon600的典型應用電路

Beacon模塊Beacon600的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極（典型值5V）
2	GND	接電源地
3	TXD	串口通訊數據發射
4	RXD	串口通訊數據接收
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS	模塊使能（低電平休眠，電流小于40uA,默認低電平輸出）
7	NC	懸空
8	GND	接電源地
9	GND	接電源地

Beacon模塊Beacon600的機械尺寸
