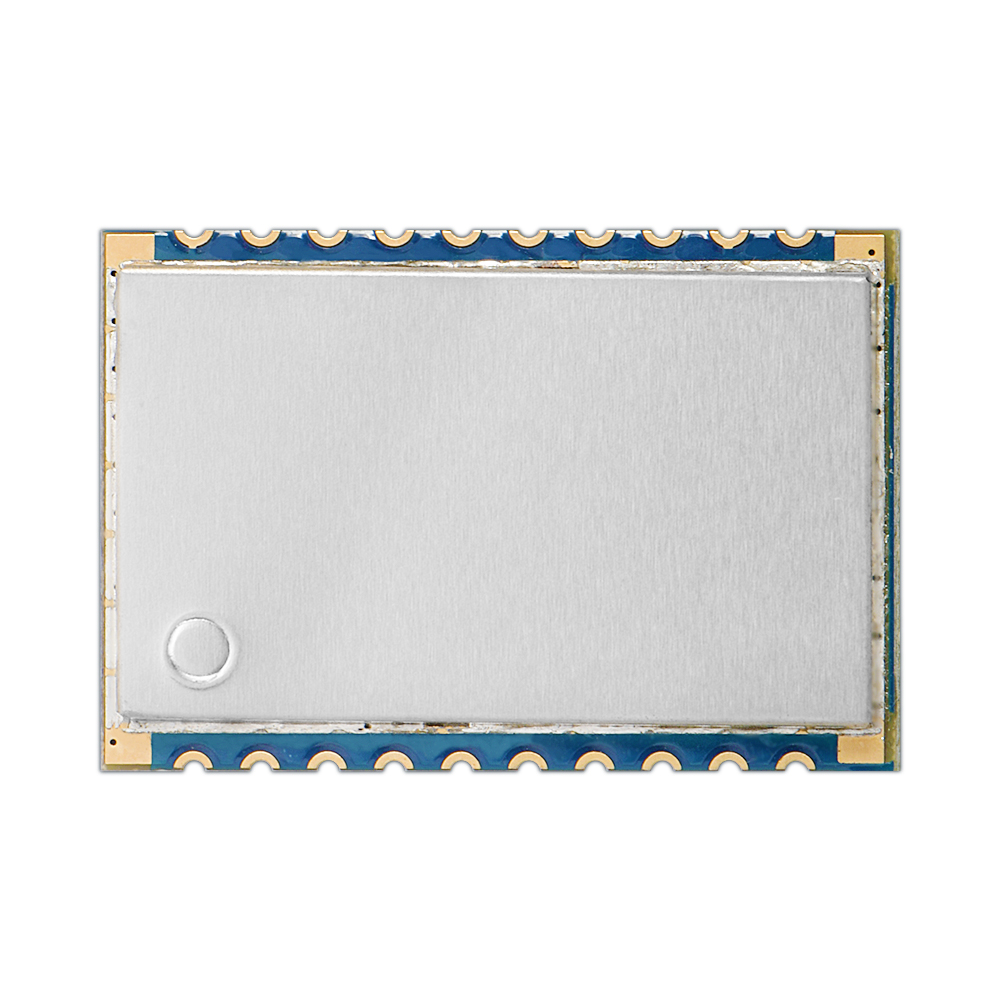

IOT-N010：物聯網傳感器串口采集節點模塊

超低功耗傳感器采集星型網絡系統主要應用于物聯網的傳感器數據采集和控制。整個網絡系統由網關IOT-G010和節點IOT-N010/ IOT-THS010組成，采用的是無線星型網絡的組網方式。節點和網關之間內部采用了良好的協調機制和精準的調度算法，避免了數據包在空中相互沖撞。節點和網關之間的通信協議已經由系統實現好，客戶只要按照簡單的配置就可以建成一個可靠的采集控制網絡。節點模塊IOT-N010作為網絡的節點端，采用了高性能低功耗ARM和無線通信模塊，設置合適的采集間隔可以輕松實現長達數年的電池使用壽命。特別適用于電池供電的數據采集和控制系統。
本產品同時預留了SPI、I2C、GPIO各種接口，方便客戶定制開發和擴充產品功能。

聯系我們

規格書&附件下載

產品規格書：物聯網串口采集節點 IOT-N010 V1.0.pdf

封裝尺寸：IOT-N010 package.rar

其它附件：采集網絡網關使用指南.pdf

其它附件：采集網絡節點參數設置協議.pdf

性能參數

特點&應用

內部框圖

引腳定義

機械尺寸（單位：mm）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.8	3.3	3.6	V
工作溫度范圍	-40	25	85	℃
電流消耗
接收電流		<18.5		mA
發射電流		<100		mA	@20dBm
體眠電流		<1.5		uA
射頻參數
調制速率	1.2	9.6	1000	Kbps	GFSK
發射功率范圍	-1	/	20	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2Kbps
頻率范圍	424.42		444.42	MHz
串口波特率	1200		115200	Bps
節點數	1		255
串口升級	支持
空中升級	支持
無線配置參數	支持
無線喚醒	支持
RSSI	支持
電池壽命	支持
Mesh	支持
自動重發	支持

產品特點

節點超低功耗
星型網絡（支持多層自動中繼）
多點數據采集（單個網關最多255個）
串口數據輸入，輸出
多層次數據防沖撞機制
串口固件升級
OTA固件升級
動態修改上傳間隔
空中喚醒并喚醒下位機
OTA參數修改
工業級（-40~ +85 ℃）
多重防死機機制
無線數據加密
預留SPI， I2C， GPIO等多個接口，擴充性強
快速定制各種功能。
電池壽命精確計算
RSSI信號強度指示
自動重發機制
Lost Link 指示

應用領域

各類傳感器信號采集和控制
智能家居
安防，門禁
遠程遙控
工業控制
無人機
機器人
智能井蓋
遠程抄表

物聯網傳感器串口采集節點模塊IOT-N010的內部框圖

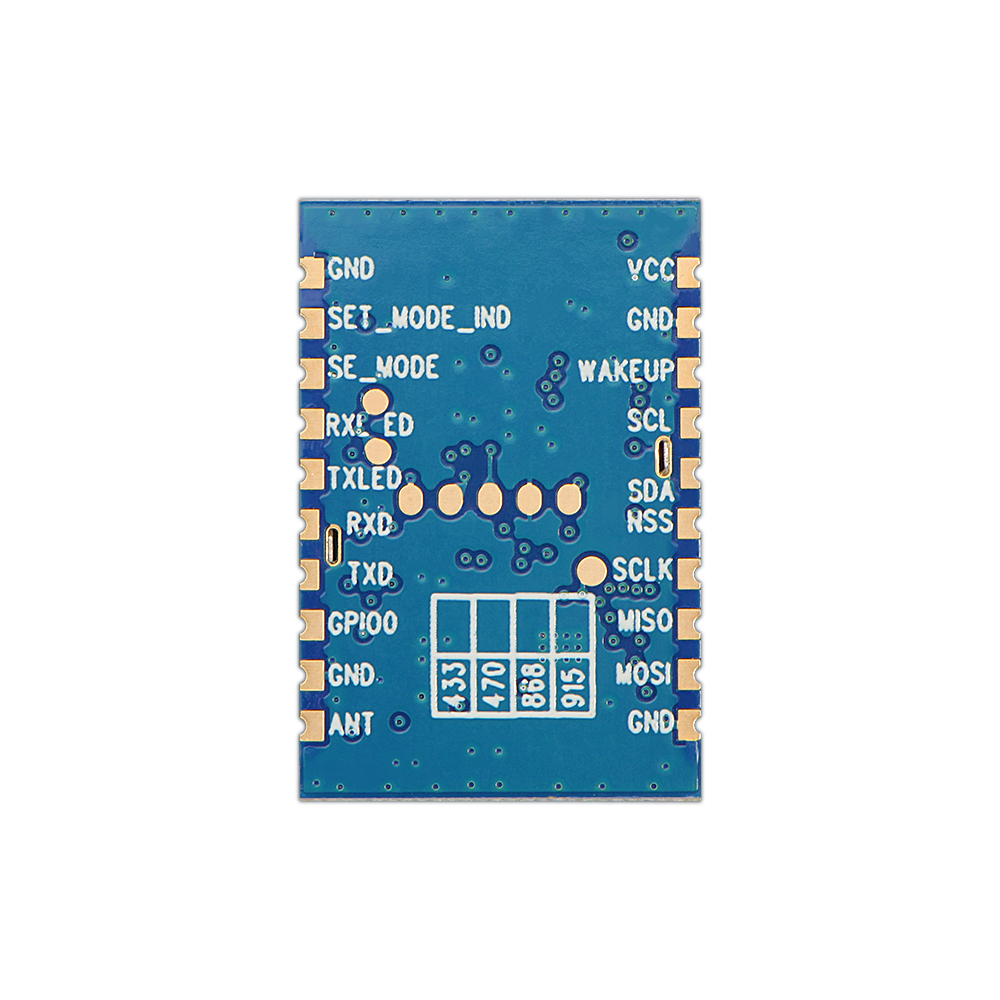

物聯網傳感器串口采集節點模塊IOT-N010的引腳定義

腳位編號	引腳定義	輸入輸出狀態：I 輸入 O 輸出	描述
1	VCC	—	電源正極(1.8-3.6V)
2	GND	—	電源地
*3	WAKEUP	O	用于喚醒外部MCU, 休眠輸出低電平，喚醒輸出高電平
4	SCL	—	I2C 保留
5	SDA	—	I2C 保留
6	NSS	—	SPI保留
7	SCLK	—
8	MISO	—
9	MOSI	—
*10	*RST	I	復位腳，拉高或者懸空工作，低電平復位（PCB V1.1版）
*10	GND	—	PCB V10, 電源地（PCB V1.0版）
11	ANT	—	接天線（50歐姆的銅軸天線）
12	GND	—	天線地
13	GPIO0	—	保留
14	TXD	O	串口通訊數據通信
15	RXD	I	串口通訊數據通信
16	TXLED	O	發射指示燈,低電平點亮
17	RXLED	O	接收指示燈,低電平點亮
18	SET_MODE	I	設置引腳，拉低3s進入設置模式，拉低15s恢復出廠設置
19	SET_MODE_IND	I	設置模式指示，進入設置模式時輸出低；退出時輸入高
20	GND	—	電源地
*3，可以根據客戶的需求更改喚醒模式，支持電平喚醒，高低電平脈沖喚醒，請聯系相對應業務員
*10， RST 僅在V1.1以后的硬件版本才支持

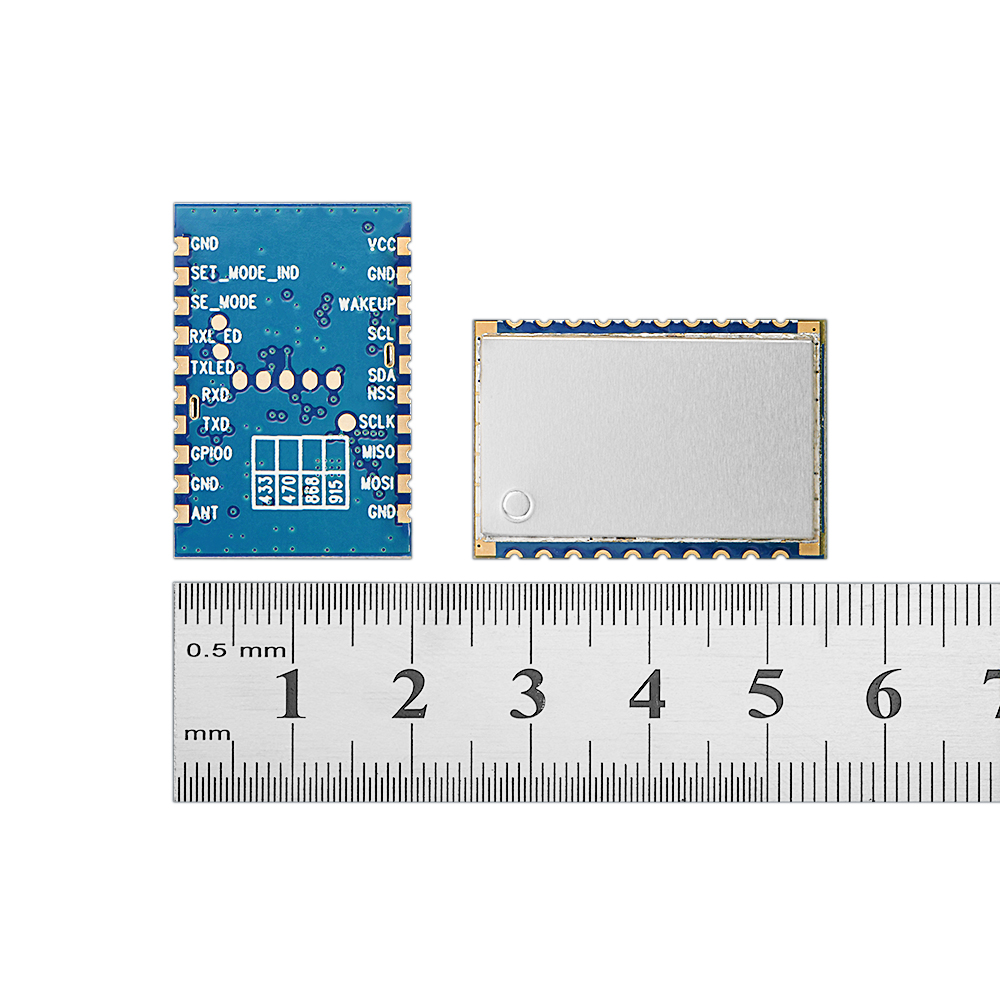

物聯網傳感器串口采集節點模塊IOT-N010的機械尺寸
