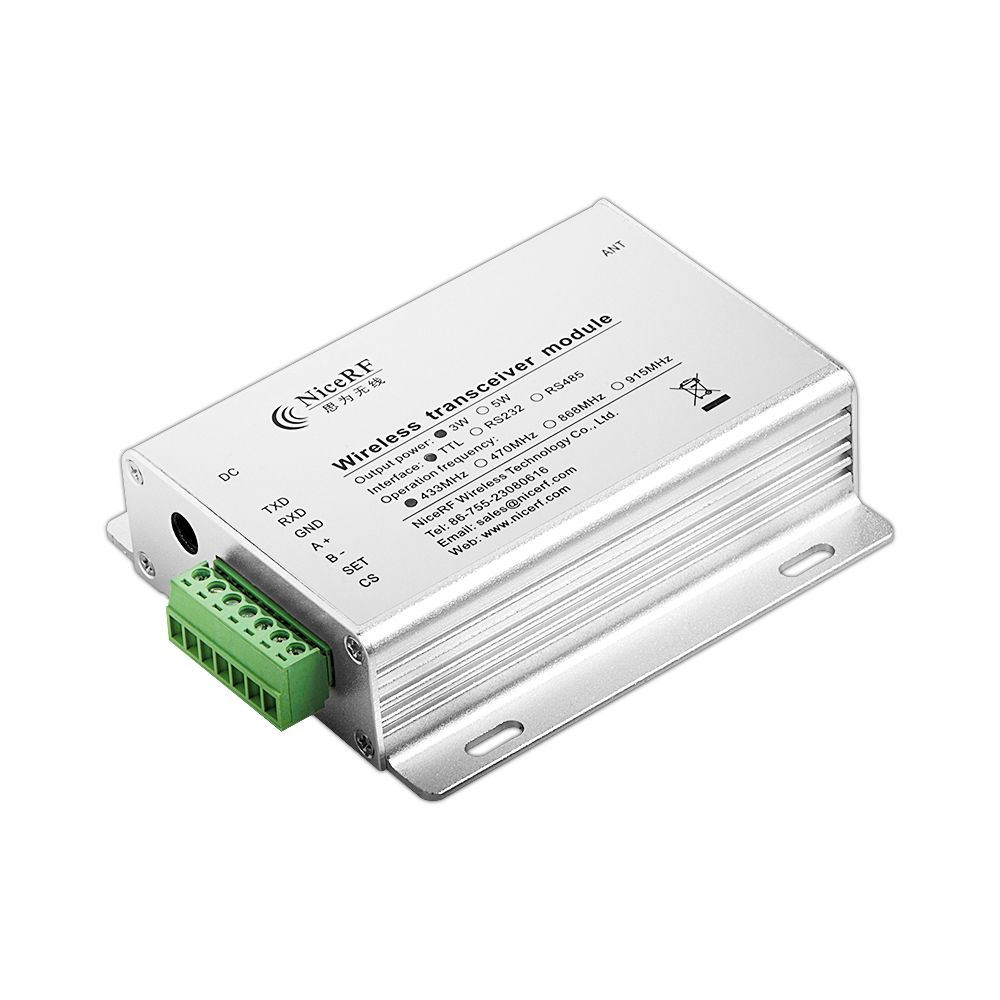

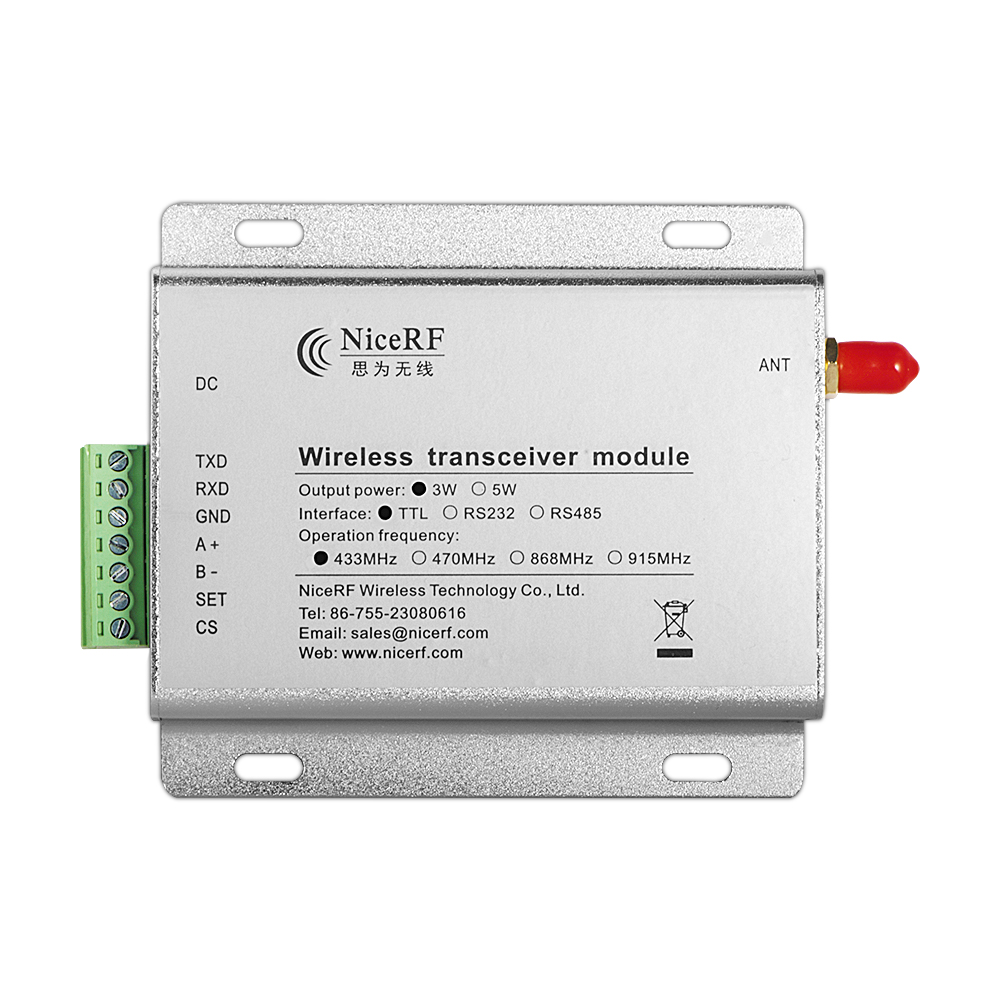

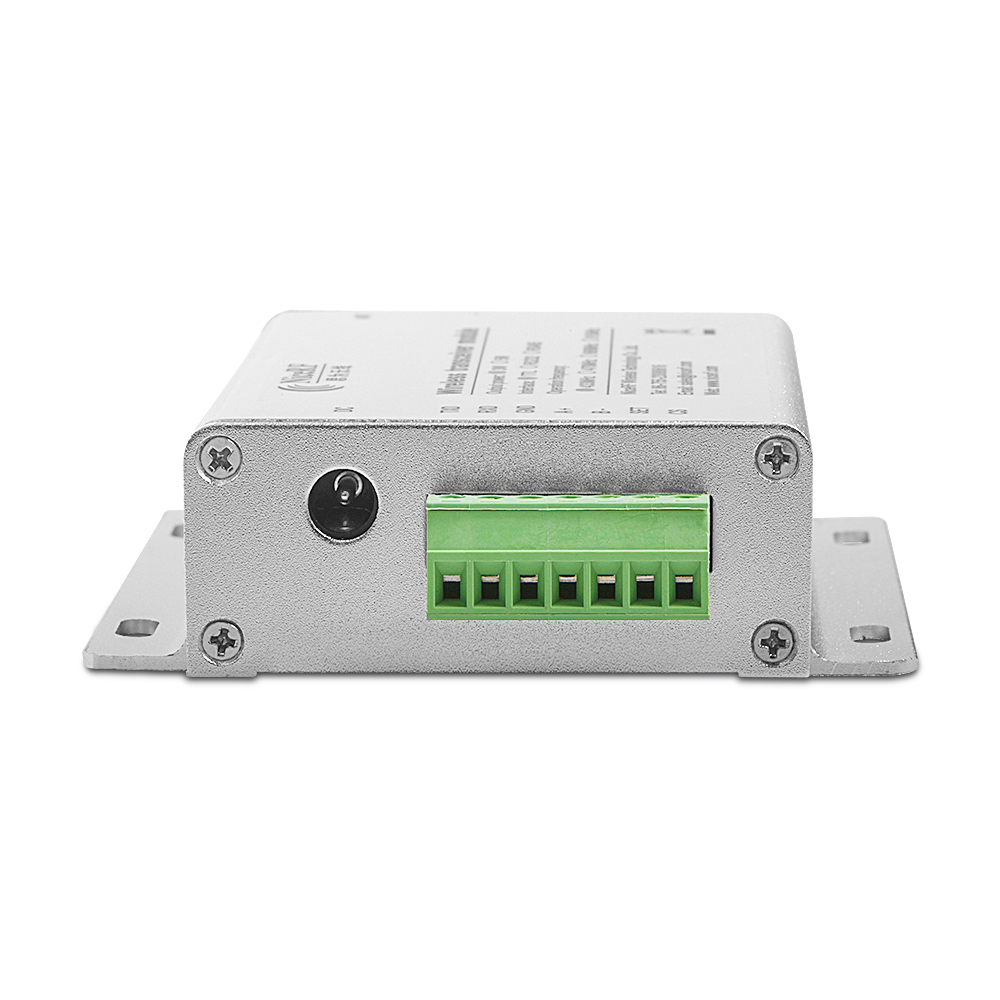

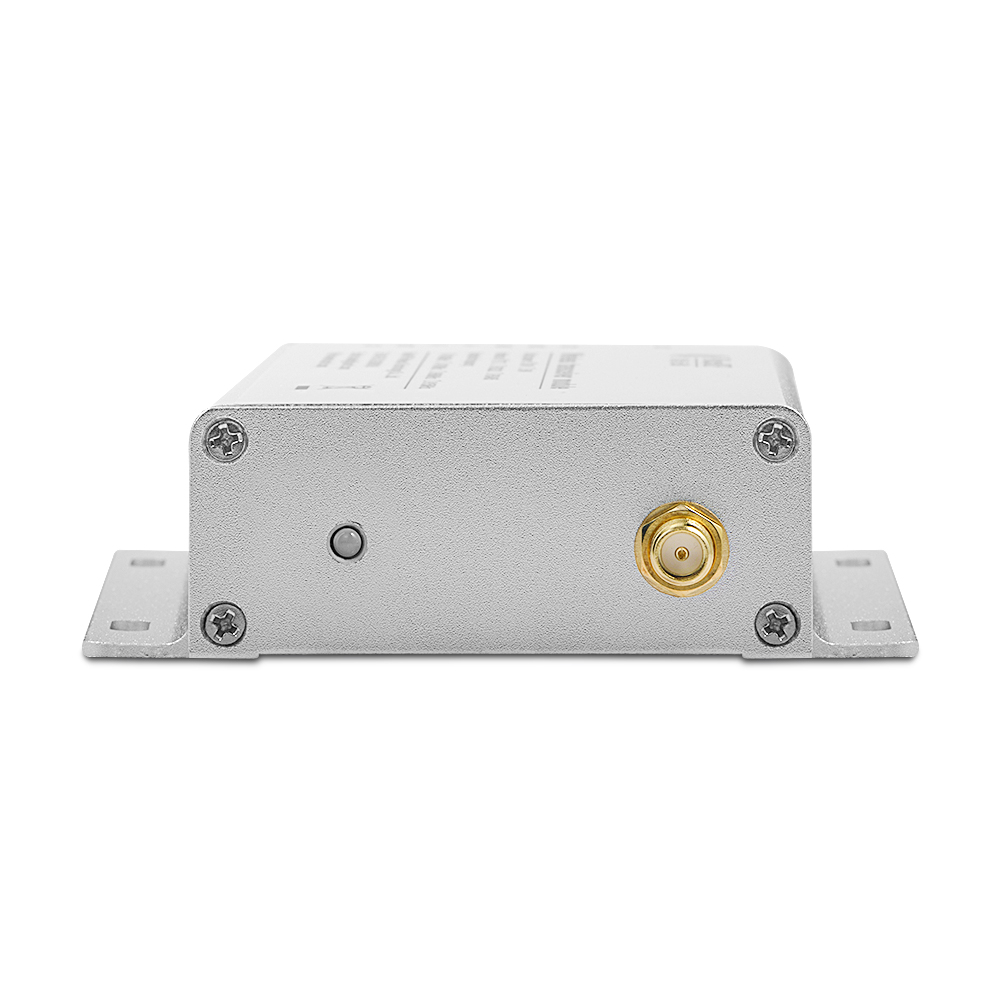

SV6300：無線數傳電臺 3W高靈敏度多電平接口 6km傳輸

SV6300是一款超遠距離的無線數傳電臺，采用的是高性能的Silicon Lab射頻芯片。高效的接收靈敏度,再加上業界領先的3 W的超大輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡ID來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。

聯系我們

規格書&附件下載

產品規格書：SV6300-3W大功率遠距離無線數傳模塊 V5.1.pdf

其它附件：NiceRF_SV系列軟件.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	9	12	18	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		<30		mA
發射電流		<600		mA	@34.7dBm
體眠電流		＜5		uA	@ TTL電平
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
頻率范圍（不同規格）	470.92	489.92	509.92	MHz	@470MHz
調制速率	1.2	9.6	115.2	Kbps	GFSK
發射功率范圍	15	/	+35	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2Kbps

產品特點

空曠傳輸距離可達6000米 @1.2K速率時
工作頻段: 433/470 MHz可選
通訊頻道: 40個
4字節網絡ID
串口參數設置多樣化
GFSK調制模式
RSSI場強信號可監測
TTL/RS232/RS485電平接口
天線自動匹配及雙向開關控制
靈敏度高達 -121 dBm
最大輸出功率: 3W （+35 dBm）
工作電壓范圍: 9 ~ 18.0 V
工作溫度范圍: -40 ~ +85 °C
重量: 159 g

應用領域

無線遙控遙測
遠程抄表
安防系統
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統
機器人控制

無線數傳電臺SV6300的典型應用電路

無線數傳電臺SV6300的引腳定義

腳位編號	引腳定義	描述
1	TXD	串口通訊數據發射
2	RXD	串口通訊數據接收
3	GND	接電源地
4	A +	串口通訊數據發射(485電平)
5	B -	串口通訊數據接收(485電平）
6	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
7	CS	模塊使能（低電平休眠,默認高電平輸出）

無線數傳電臺SV6300的機械尺寸
