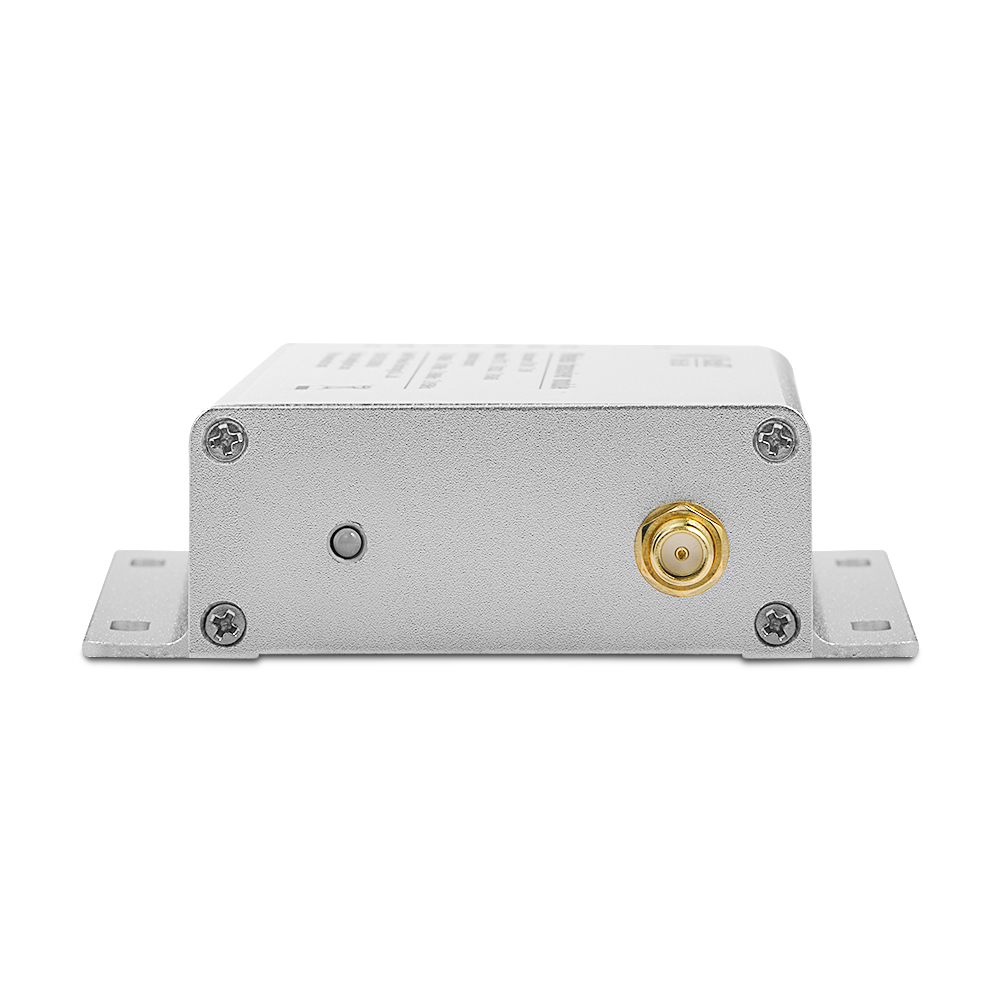

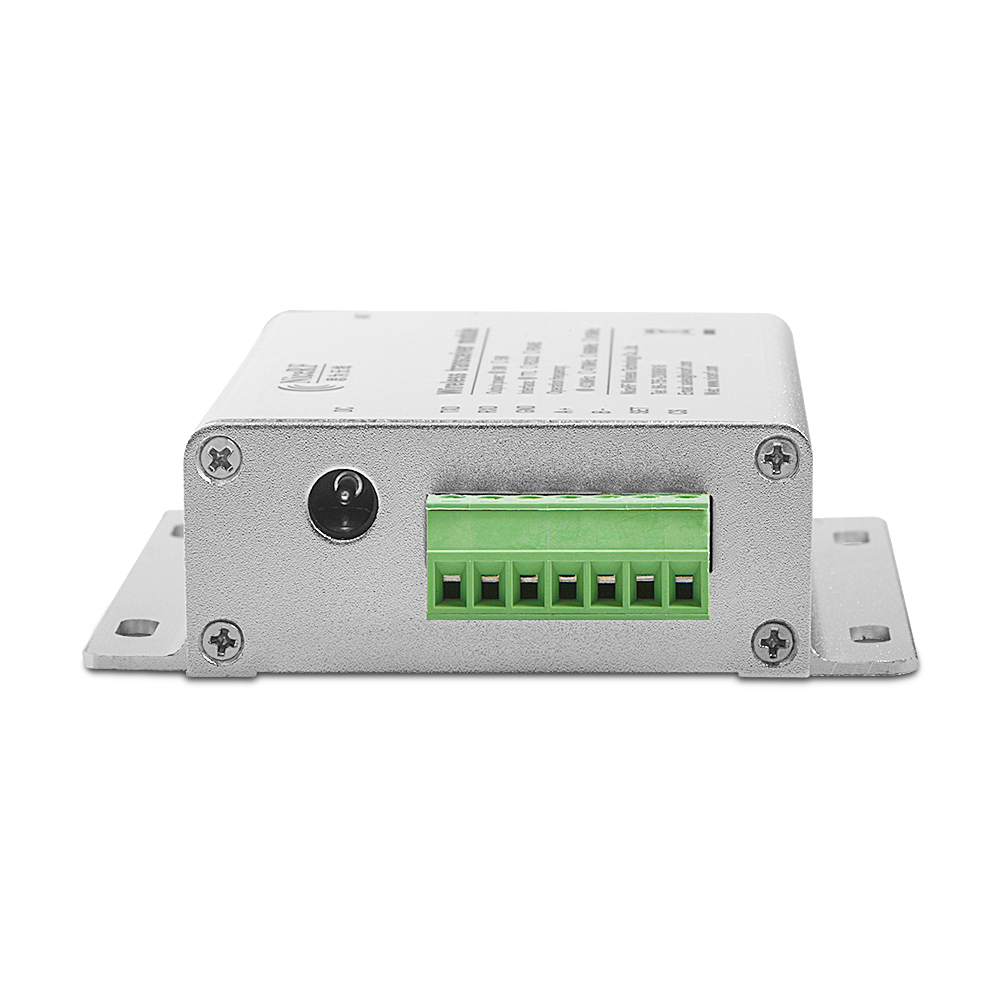

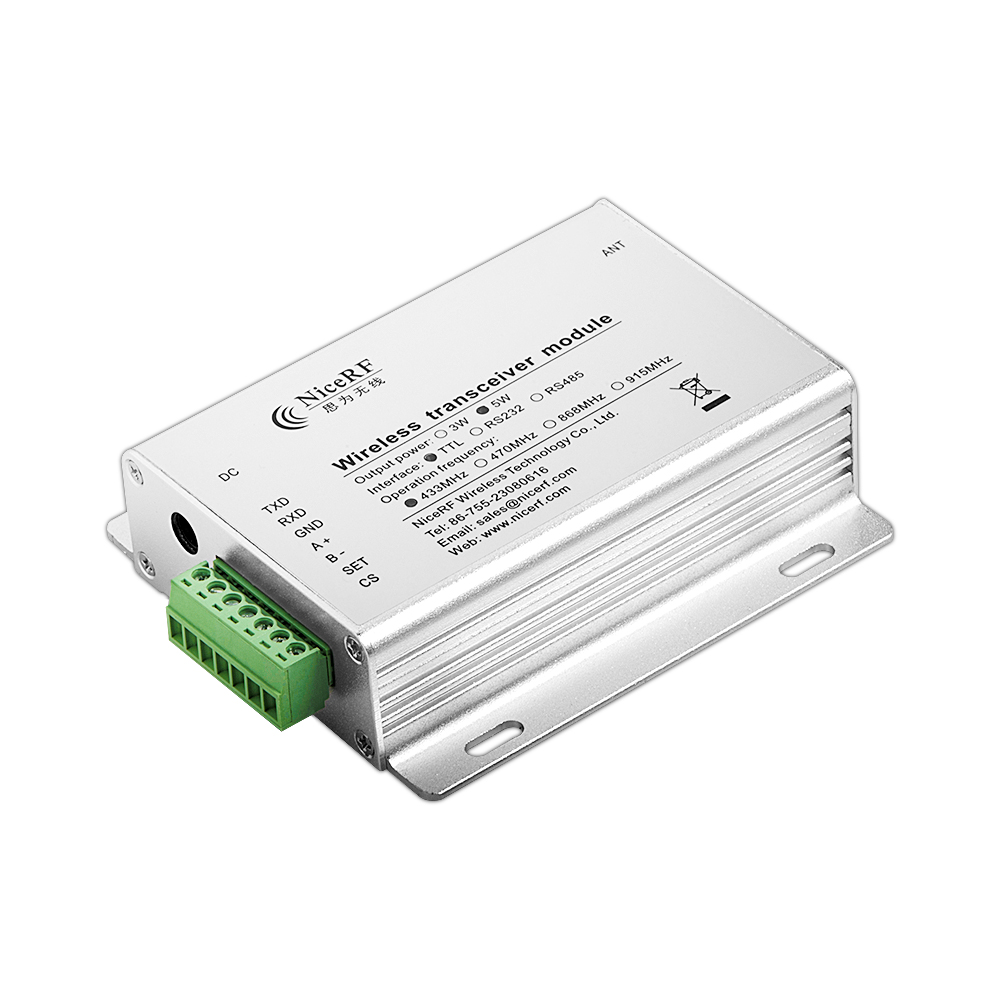

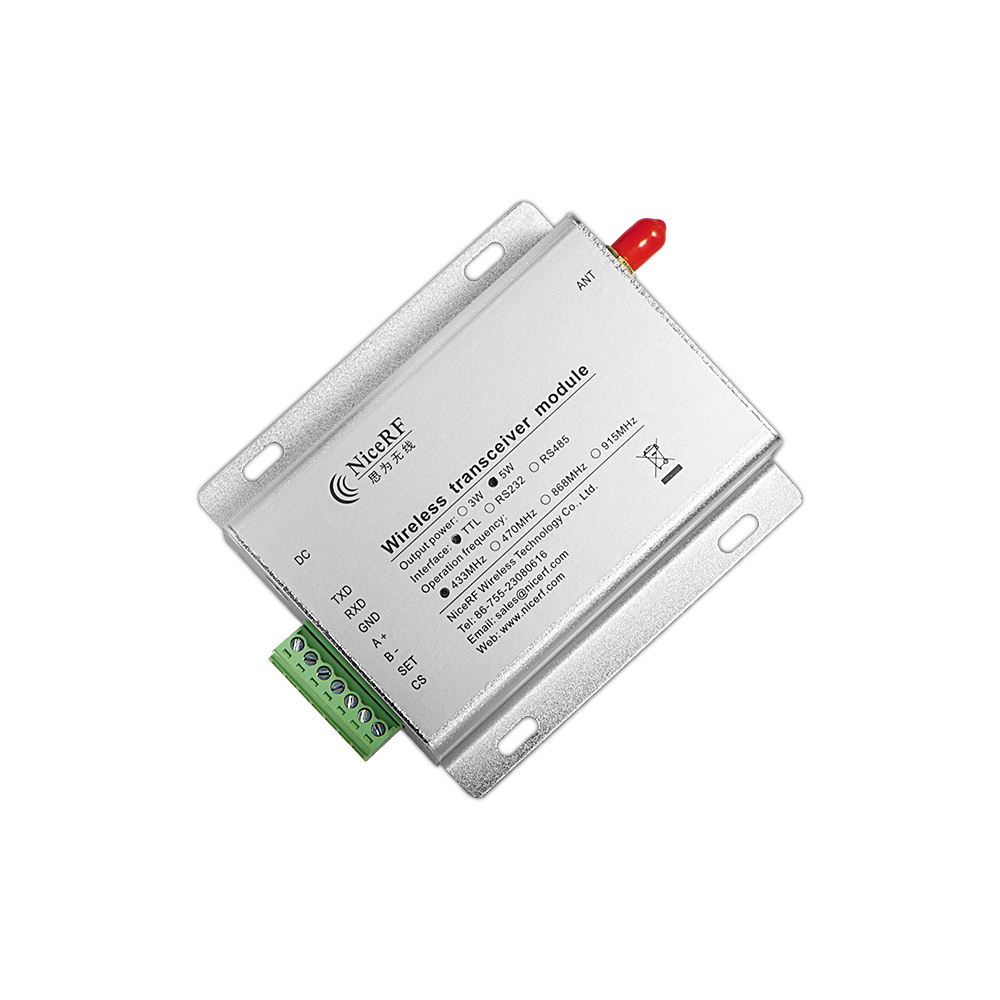

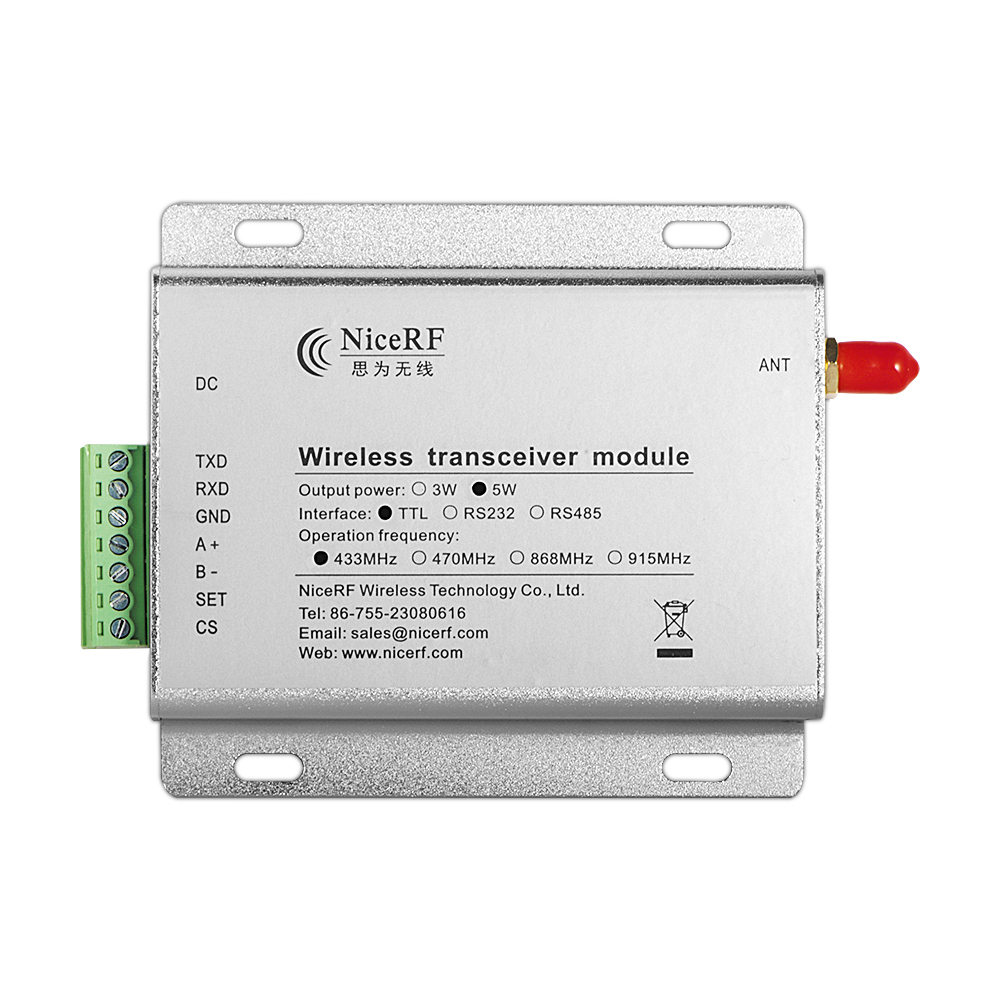

SV6500PRO：無線數傳電臺 5W 高速MESH自組網高增益天線 TCXO晶振

SV6500Pro是一款超遠距離的無線數傳電臺，采用的是高性能的 Silicon Lab Si4463射頻芯片。高效的接收靈敏度,再加上業界領先的5W的超大輸出功率保證擴大范圍和提高鏈路性能。模塊提供了多頻段多信道以及網絡 ID 來降低傳輸過程中的干擾以提高傳輸性能。用戶可以通過PC軟件或在線修改設置串口以及RF的相關參數。
SV6500Pro 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：SV6500Pro 大功率高速Mesh無線數據傳輸收發器 V1.1.pdf

PC軟件：SVPRO PC Software.rar

其它附件：serial assistant.rar

其它附件：Serial debugging assistant 1.3.rar

其它附件：USB_PC Drive.rar

其它附件：SVPRO_V1.1.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。如若是TTL電平的模塊，那串口TXD和RXD腳輸出和輸入都是支持3.3V電平。

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	9	12	30	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 30		mA
發射電流		< 2		A	@37.0dBm
體眠電流		< 5		mA	@TTL電平
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	1.2	9.6	1000	Kbps	FSK
發射功率范圍	26		37	dBm	軟件可配置
接收靈敏度		-121		dBm	@1.2Kbps

產品特點

內置硬件防死機保護電路
內置靜電保護電路
高性能散熱器
高精度 TCXO 晶振
防過流、過壓、反接保護電路
最大輸出功率：5W （+37 dBm）
空曠傳輸距離可達 8000 米 @1.2K 速率時
工作頻段：433/470/868/915 MHz
可選 TTL/RS232/RS485 電平接口
通訊頻道：40 個
4 字節網絡 ID 和 2 字節節點 ID
內置軟件看門狗算法
MESH 自組網功能
窄帶通訊(BW 25KHz @4.8Kbps)
無線空中速率：1M bps
大數據快速傳輸（1M Bytes/91s）
FSK/4FSK 調制模式
RSSI 場強信號可讀
靈敏度：-121 dBm @1.2KHz
高增益天線
工作電壓范圍：9 ~ 30.0 V
工作溫度范圍：-40 ~ +85 ℃

應用領域

智慧工業
安防系統
消防應急通訊
傳感器數據采集
工業遠程數據傳輸
電力線檢測
LED 屏數據傳輸
PLC
MODBUS
232/485 通訊
智慧城市
智能電網
公路、鐵路、隧道數據通訊
路燈/景觀燈控制
礦井/井蓋數據傳輸
智能停車場
智慧農業
農業灌溉
水閥水泵遠程遙控
無人機
物聯網等其他領域
遠程抄表
無線遙控
家庭自動化
遠程醫療設備
機器人控制
門禁系統

無線數傳電臺SV6500PRO的典型應用電路

無線數傳電臺SV6500PRO的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極（DC與VCC輸入二選一），9～30V 推薦使用我司提供的標準電源
2	TXD	模塊的串口通訊數據發送(@232/TTL電平)
3	RXD	模塊的串口通訊數據接收(@232/TTL電平)
4	GND	接電源地
5	A +	模塊的485電平A+(@485電平)
6	B -	模塊的485電平B-(@485電平)
7	SET	配置參數使能（低電平進配置模式，默認高電平）
8	CS	模塊工作使能（低電平進休眠模式，默認高電平）

無線數傳電臺SV6500PRO的機械尺寸
