2.4G無線模塊LoRa1280 DEMO功能演示板

DEMO功能演示板是用來測試LoRa1280系列的2.4G無線模塊，供客戶調試程序，測試距離等。該演示板的供電范圍為：3V~12V，用戶可通過按鍵去修改模塊的參數。

聯系我們

規格書&附件下載

產品規格書：LoRa1280 測距Demo板規格書.pdf

示例代碼：Lora1280 Arduino_Demo V1.0.rar

示例代碼：Lora1280 lora1281 Demo code.rar

功能說明

DEMO板功能

■ SX1280無線模塊測距演示板主要實現了SX1280的測距演示功能和LoRa模式下的收發雙向通信。

■ 可修改測距演示板中兩種模式的參數。

■ 配合我們的示例程序，可以很方便的觀察MCU與無線模塊的SPI通信，并可以用此開發板在沒有專業的射頻儀器下當做標準信號源，調試客戶的開發程序，能大大縮短軟件工程師的產品開發周期。

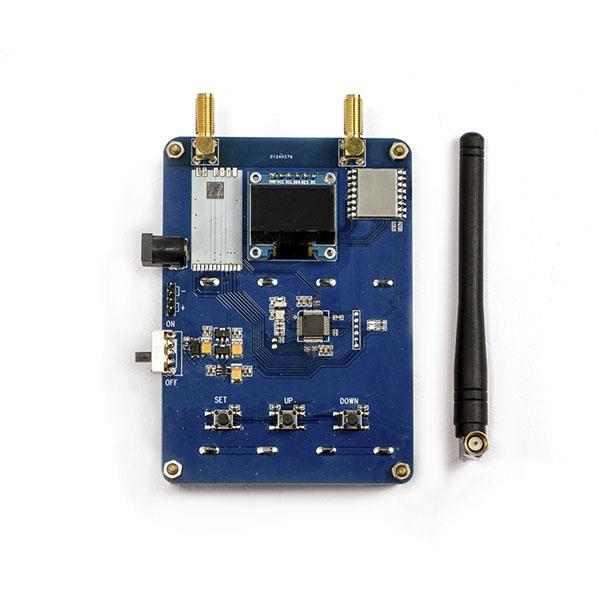

2.4G無線模塊LoRa1280的DEMO功能演示板

（SX1280 測距演示板）

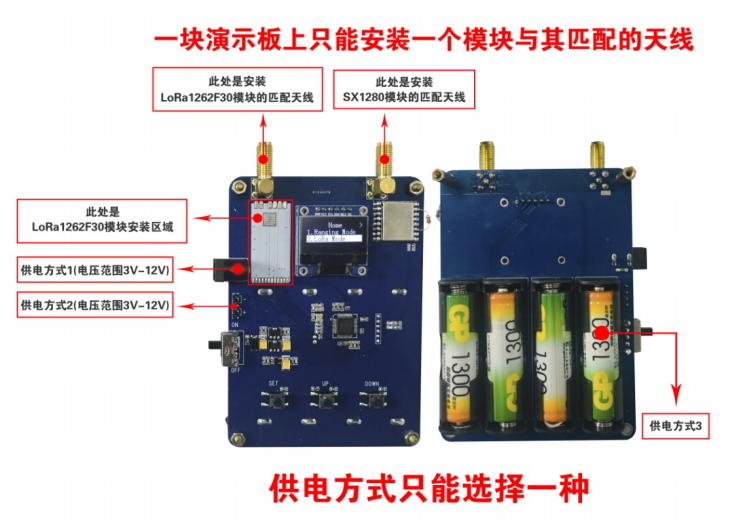

2.4G無線模塊LoRa1280的DEMO功能演示板

1.測距演示板主要有兩個功能：測距演示功能和LoRa模式下的收發雙向通信。

2.測距演示功能從主界面選擇Ranging Mode測距模式界面后，設置測距模式參數成一致，然后設置主從，即可測距。

3.LoRa模式下的通訊測試功能從主界面選擇LoRa模式界面后，設置LoRa模式參數成一致，然后選擇LoRa通訊界面，即可測試。

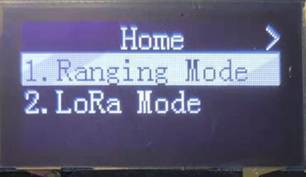

主界面

SX1280主界面

演示板上有三個按鍵，分別為SET鍵、UP鍵、DOWN鍵；功能如下
