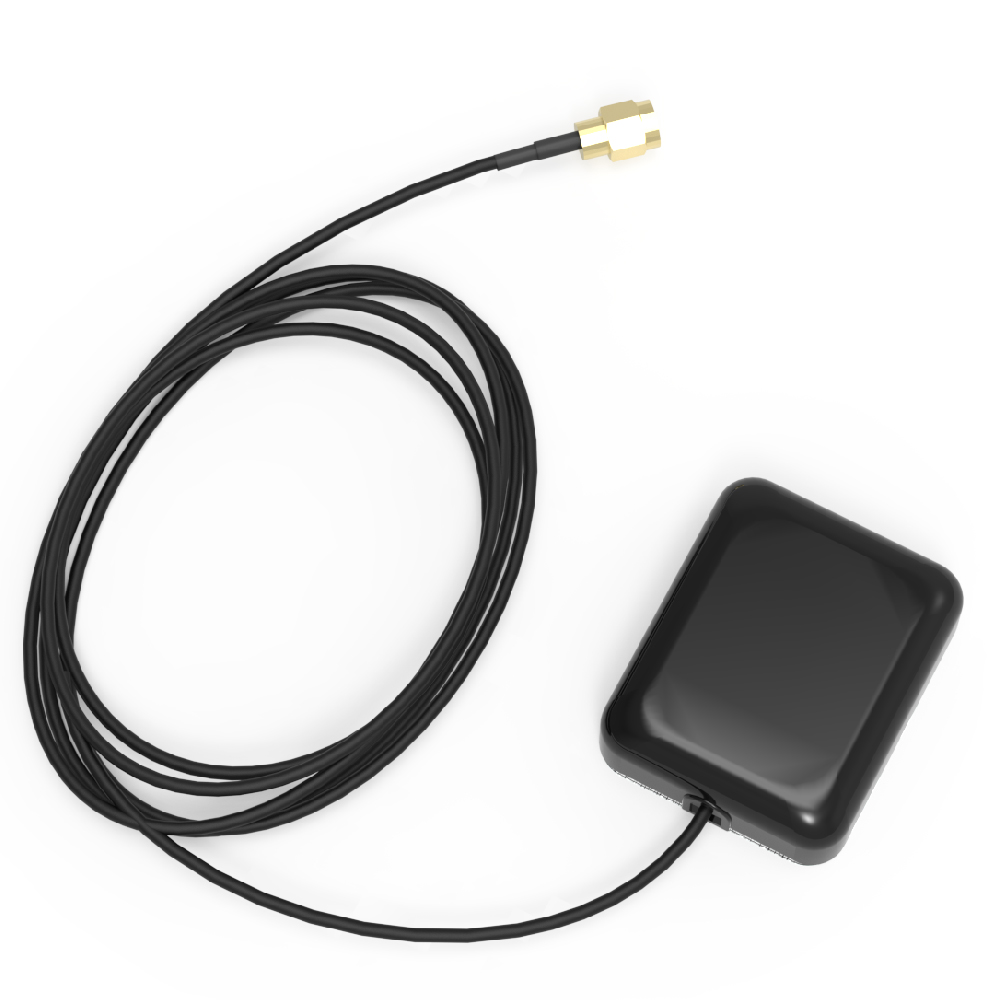

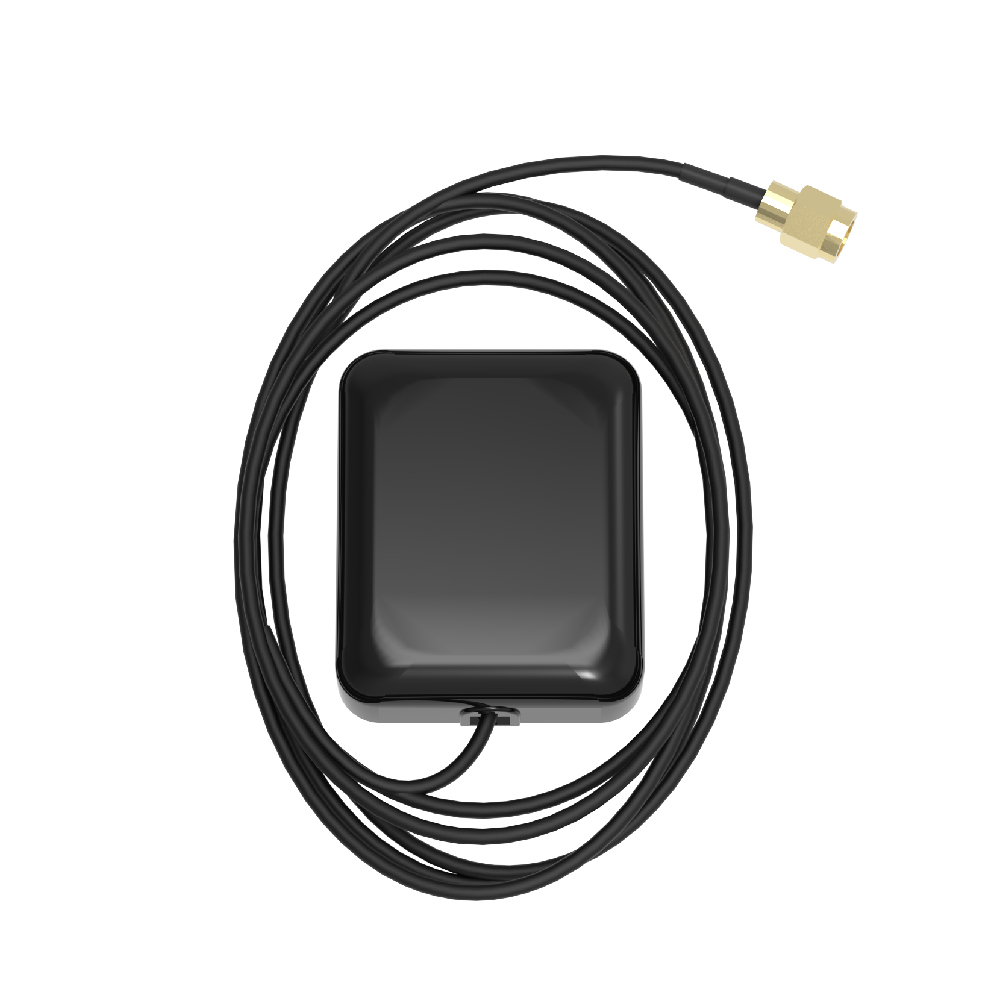

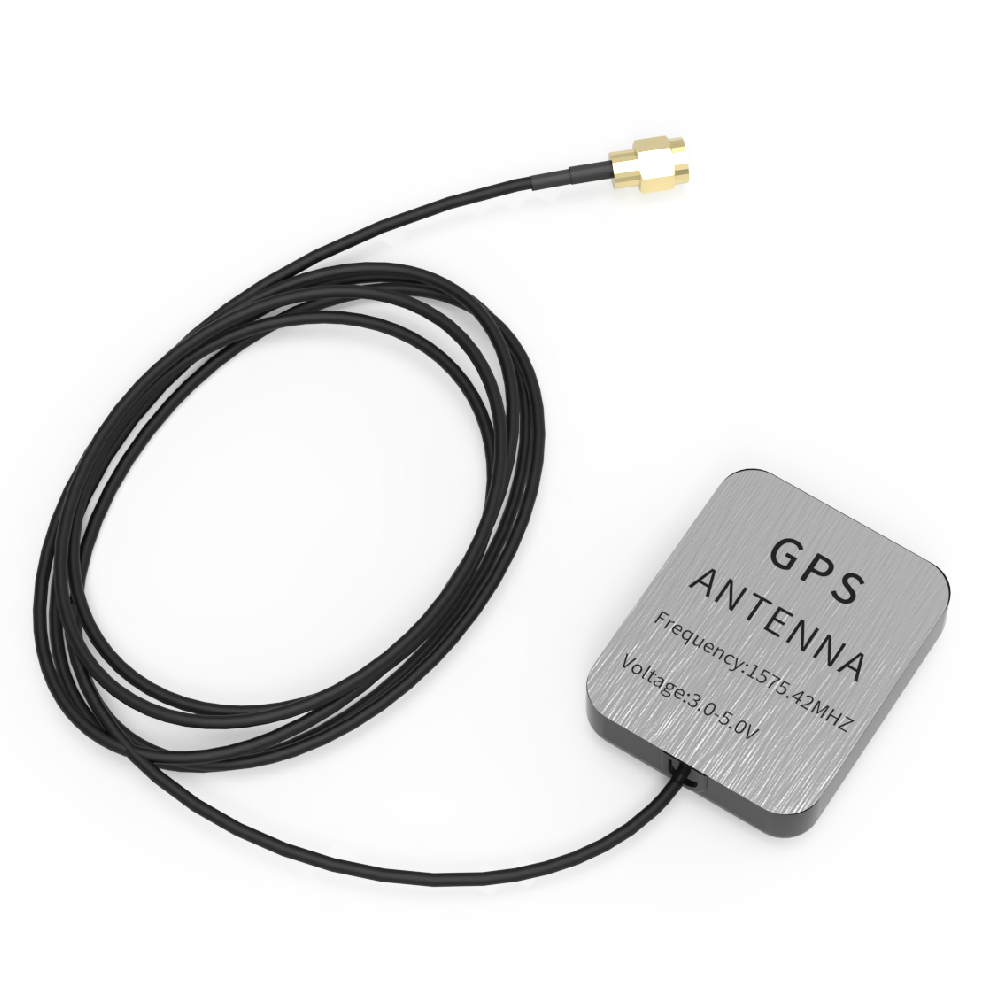

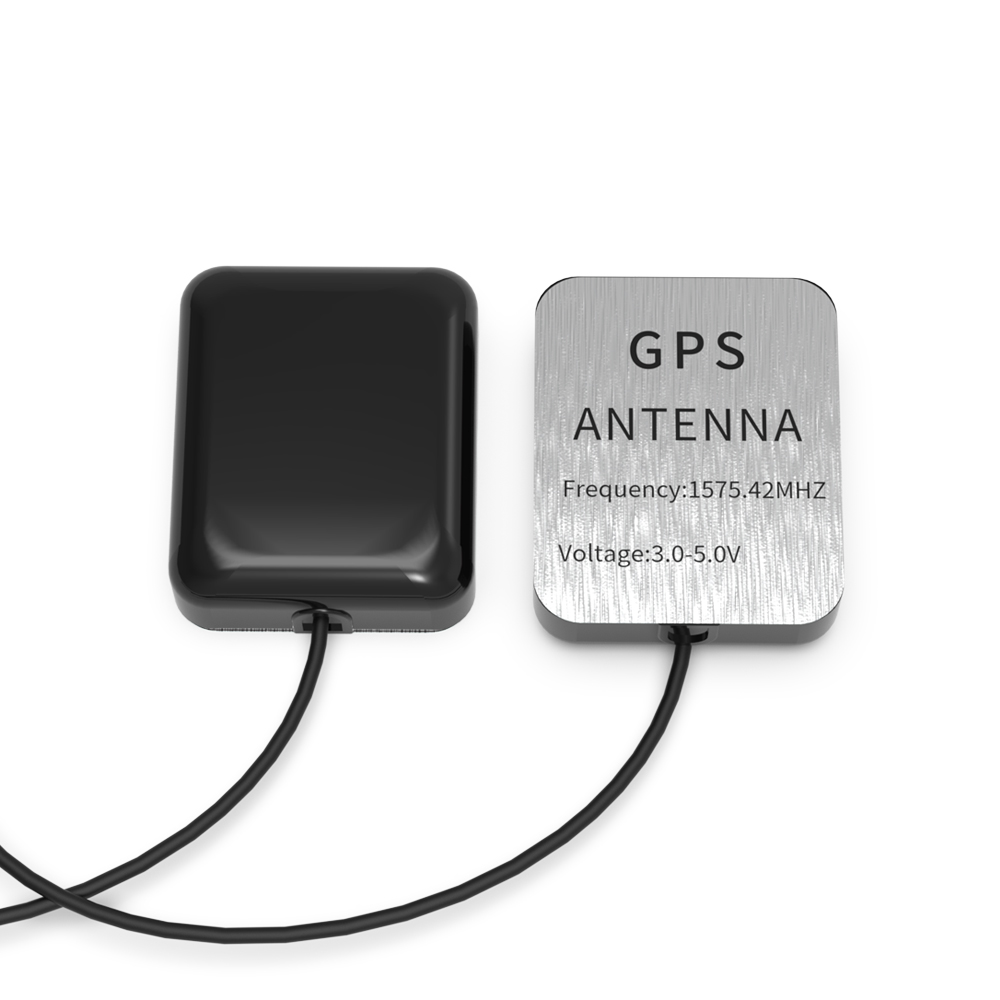

GPS北斗定位天線 AGPS-SMA3M

AGPS-SMA3M是一款專門針對GPS頻段設計的帶引線防水天線，可廣泛應用于車載導航、定位跟蹤、安防設備、行車記錄儀等場合。

聯系我們

規格書&附件下載

產品規格書：AGPS-SMA3M GPS天線V1.0.pdf

性能參數

機械尺寸（單位：mm）

介質天線

中心頻率: 1575.42MHz±3 MHz

電壓駐波比: 1.5:1

帶寬:±5 MHz

阻抗: 50 ohm

最高增益 Peak Gain ＞3dBic Based on 7×7cm ground plane

增益范圍 Gain Coverage ＞-4dBic at –90°＜0＜+90°(over 75% Volume)

天線極化:RHCP

放大器/濾波器

放大器增益: 28dB Typical

噪聲系數:1.5dB

濾波器帶外衰減(f0=1575.42 MHz)

7dB Min f0+/-20MHz ; 20dB Min f0+/-50MHz; 30dBMin f0+/-100MHz

輸出電壓駐波比: ＜2.0

直流電壓:3V , 5V, 3V to 5V 或其他

直流電流: 5mA ,10mA Max

結構

重量：＜110(克)

外型尺寸：45×38×13mm

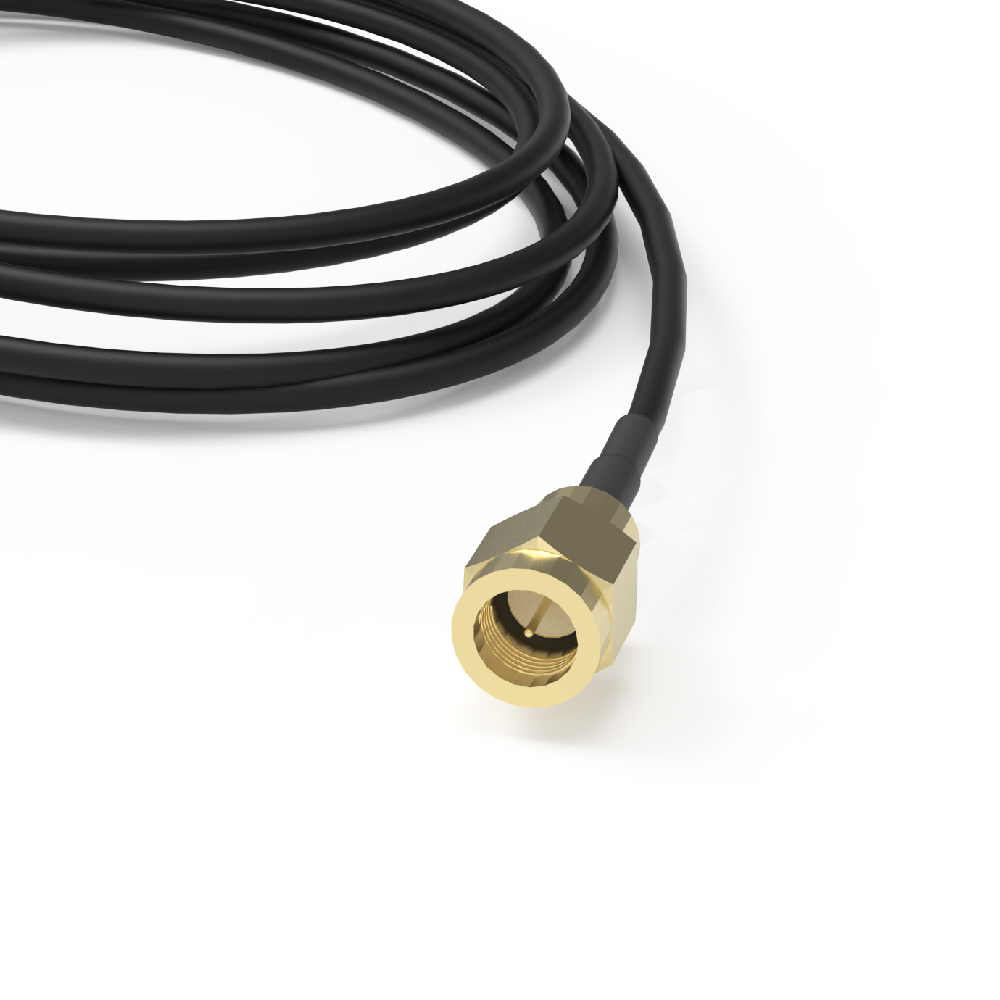

電纜：RG174 3米

連接器型號：SMA/J

固定方式：磁性粘貼

外殼顏色：黑

環境

工作溫度：-40℃~+85℃

振動：Sine sweep 1g(0-p)10~50~10Hz each axis

濕度：95%~100%RH

防水：100%Waterproof

GPS北斗定位天線AGPS-SMA3M的機械尺寸
