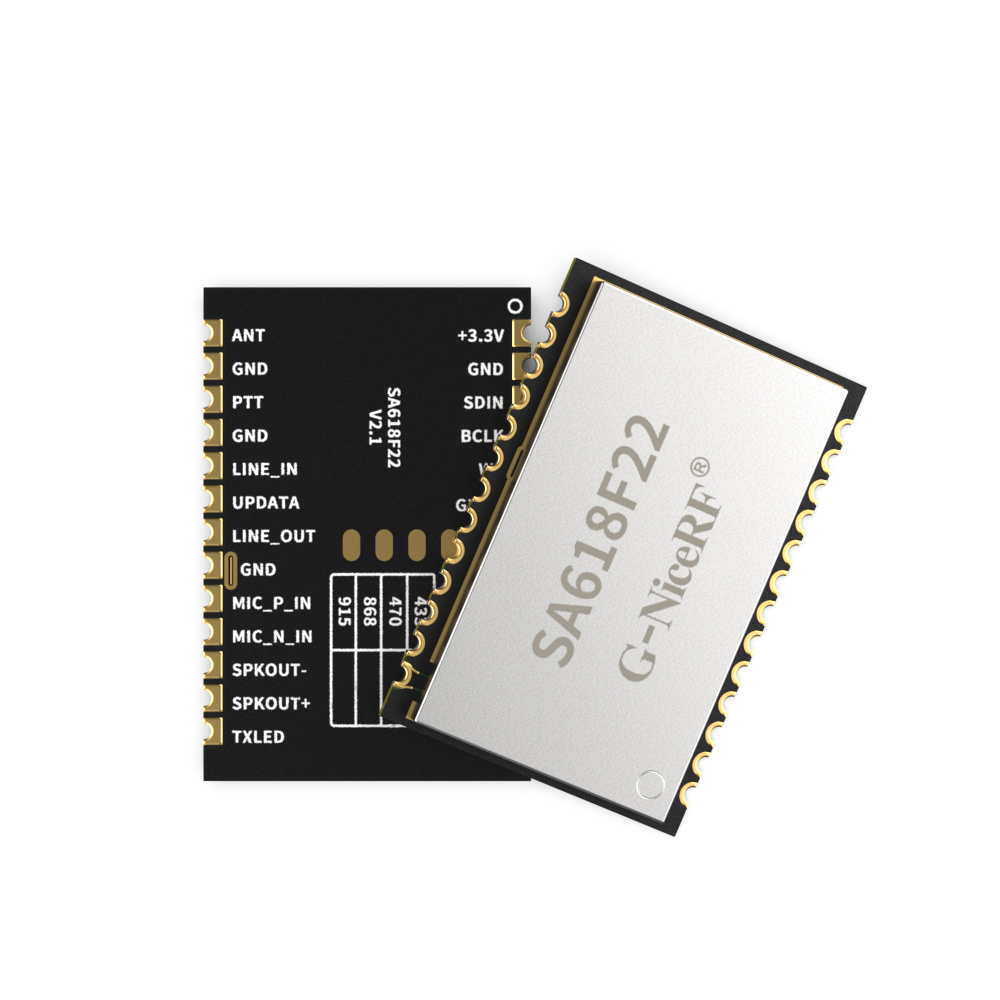

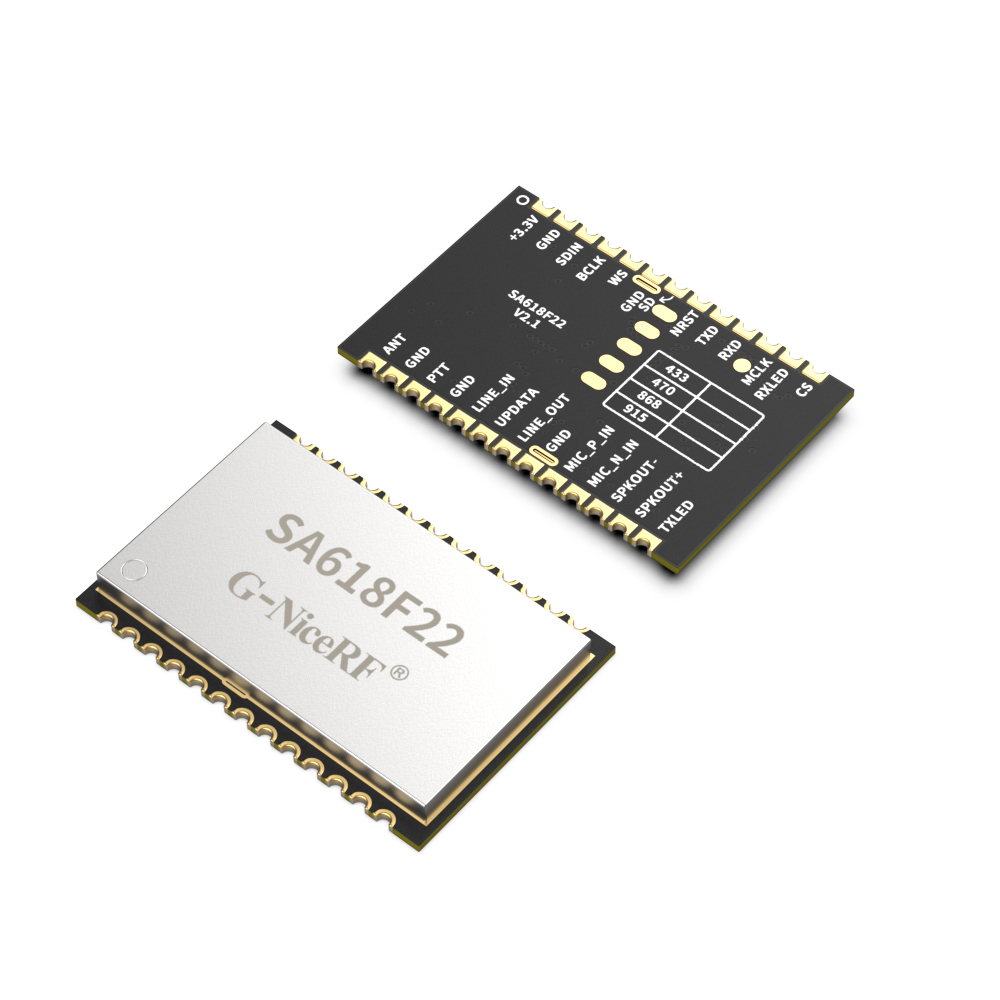

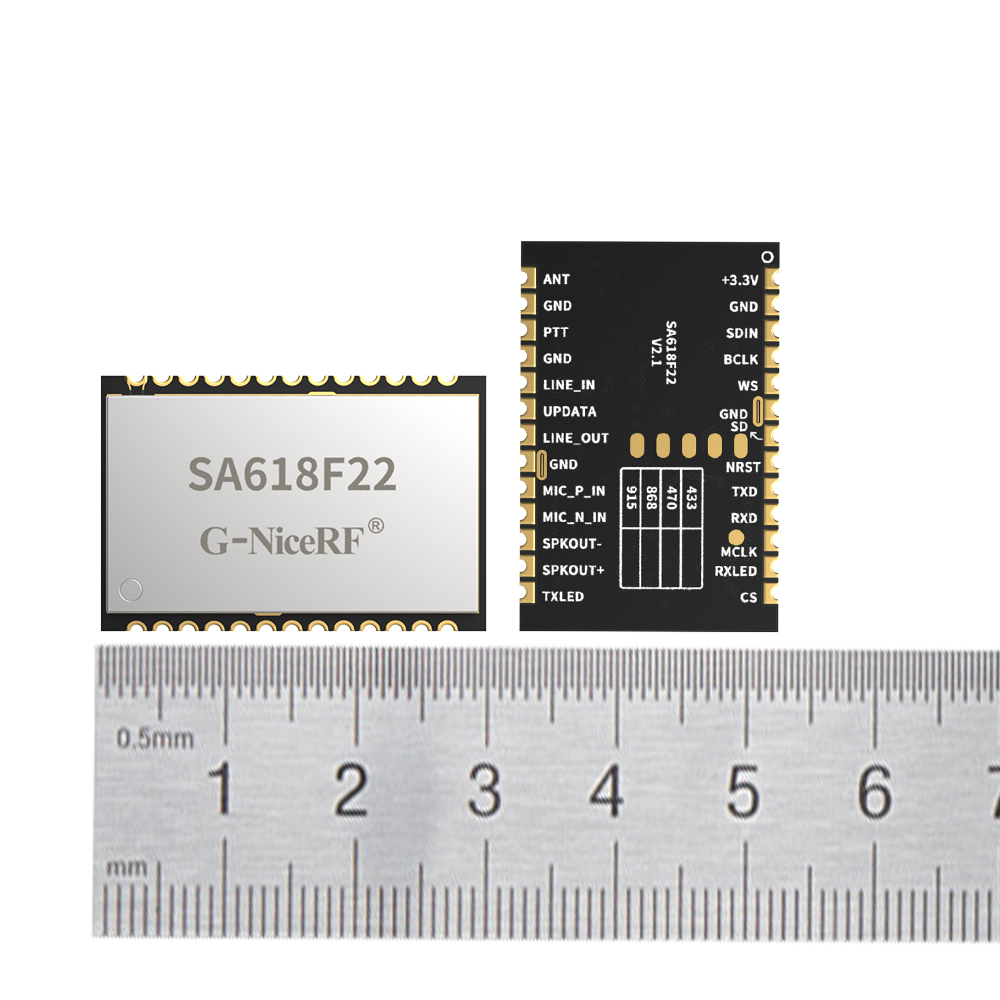

SA618F22：嵌入式全雙工無線數字音頻傳輸模塊

SA618F22是一款嵌入式的無線數字和音頻二合一的全雙工傳輸模塊。用戶不僅可以通過串口進行數據的無線傳輸，還可以通過I2S數字音頻或模擬音頻接口來實現語音信號的無線傳輸。模塊內置了高速微控制器、高性能射頻芯片及功放，采用了寬帶擴頻技術，具有功耗低、距離遠、頻率調節靈活等特點。

SA618F22可支持多路并發并收功能，也支持Mesh組網中繼。這款模塊采用高集成的設計，用戶端只需在模塊上外接音頻功放、麥克風和喇叭，便可輕松實現數字語音的遠程無線傳輸。

SA618F22可以通過串口實現全雙工，帶Mesh組網的無線數傳功能。SA618F22支持空中升級或者串口升級。可以通過串口簡單快捷地設置模塊內部的相關參數，并對其收發功能進行控制。

SA618F22嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA618F22 支持Mesh自組網與并發 嵌入式全雙工無線數字音頻傳輸模塊V1.25.pdf

封裝尺寸：SA618F22 package.rar

其它附件：SA6x8 Update Tool_V1.0.rar

PC軟件：SA618 SA628 series configuration tool_V1.1.rar

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA618系列解決TDD躁音的方法 .pdf

其它附件：SA618F22串口通訊協議V1.12.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸(單位：mm)

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		2.3	3.3	3.6	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			12		uA
接收電流	@無音頻輸出		50		mA
發射電流（高功率）	3.3v,@22dBm		110		mA
射頻參數
工作頻率范圍	UHF	420		510	MHz
可定制頻率范圍		150		960	MHz
默認出貨頻率	UHF(間隔1MHz)	440.125		455.125	MHz
發射功率	出貨默認最大功率	0		22	dBm
二次諧波			-40		dBm
發射帶寬			500		KHz
接收靈敏度			-117		dBm
音頻參數
調制靈敏度			10	100	mV
接收信噪比			90		dB
頻率響應		60		3800	Hz
音頻輸出功率（line out)	負載16歐			40	mW
延時參數	2通道	80	100	120	ms
	3通道	120	160	180	ms
	4通道	160	200	240	ms
	6通道	240	300	360	ms
	8通道	320	400	480	ms

產品特點

頻率范圍：UHF 420-510MHz (可定制150-960 MHz)
最多8個設備同時發射（接收不限）
支持回音消除功能
按鍵對講和VOX對講雙模式
高集成小體積
休眠低功耗
I2S數字音頻+ 模擬音頻
LineIn + Mic輸入
全雙工數據傳輸
MESH組網
支持OTA和串口升級
開闊地傳輸距離為1-3公里
高接收靈敏度：-117dBm

應用領域

消防應急通信
地鐵、隧道通信
騎行系統
高端全雙工對講機
會議電話系統
樓宇小區安防系統
特種場景的安保
耳麥?zhǔn)綄χv機
特殊工種作業對講

模擬輸入模擬輸出應用電路（內置音頻功放）

SA618F22模擬輸入模擬輸出應用電路（內置音頻功放)

模擬輸入模擬輸出應用電路（外置音頻功放）

SA618F22模擬輸入模擬輸出應用電路（外置音頻功放）

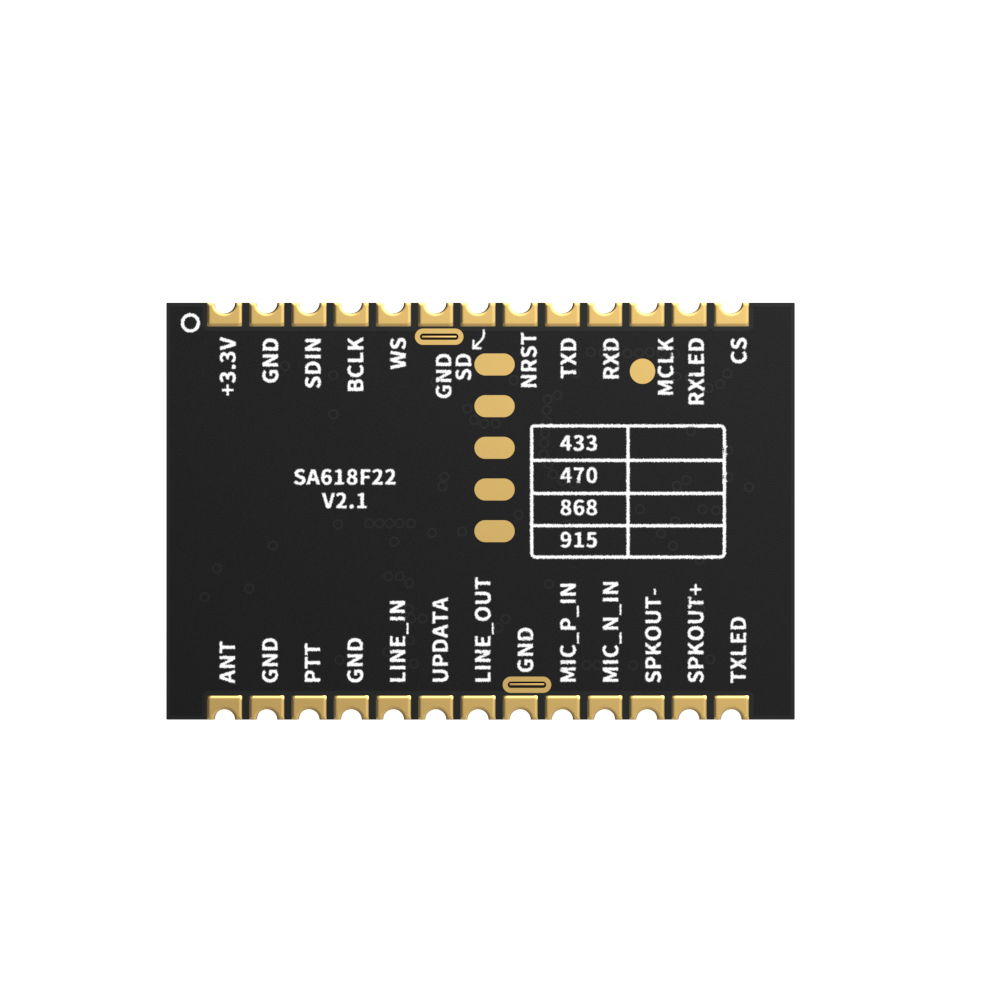

對講機模塊SA618F22的腳位定義

腳位編號	引腳定義	輸入/輸出	描述
1	+3.3V		接電源正極（2.3-3.6V）
2,6,19,23,25	GND		接電源負極
3	SDIN	I	外接I2S (0-3.3V)
4	BCLK	O	外接I2S (0-3.3V)
5	WS	O	外接I2S (0-3.3V)
7	SD	O	外接I2S (0-3.3V)
8	RST	I	模塊復位腳，拉低時間大于5ms模塊復位
9	TXD	O	模塊串口發送腳
10	RXD	I	模塊串口接收腳
11	MCLK	O	外接I2S (0-3.3V)
12	RXLED	O	外接接收指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
13	CS	I	模塊休眠腳，高電平工作，低電平休眠，無內部上拉，默認低電平。
14	TXLED	O	外接發射指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
15	SPKOUT+	O	外接8歐2W的喇叭
16	SPKOUT-	O	外接8歐2W的喇叭
17	MIC_N_IN	I	外接咪頭的負極
18	MIC_P_IN	I	外接咪頭的正極
20	LINE_OUT	O	可外接16歐的耳機
21	Reserved		模塊測試腳，用戶懸空不接
22	LINE_IN	I	外接音頻輸入信號，最大1VRMS
24	PTT	I	模塊發射腳，拉低模塊進入發射模式，有內部上拉，默認高電平輸出
26	ANT		射頻信號輸出，接50歐天線

SA618F22機械尺寸
