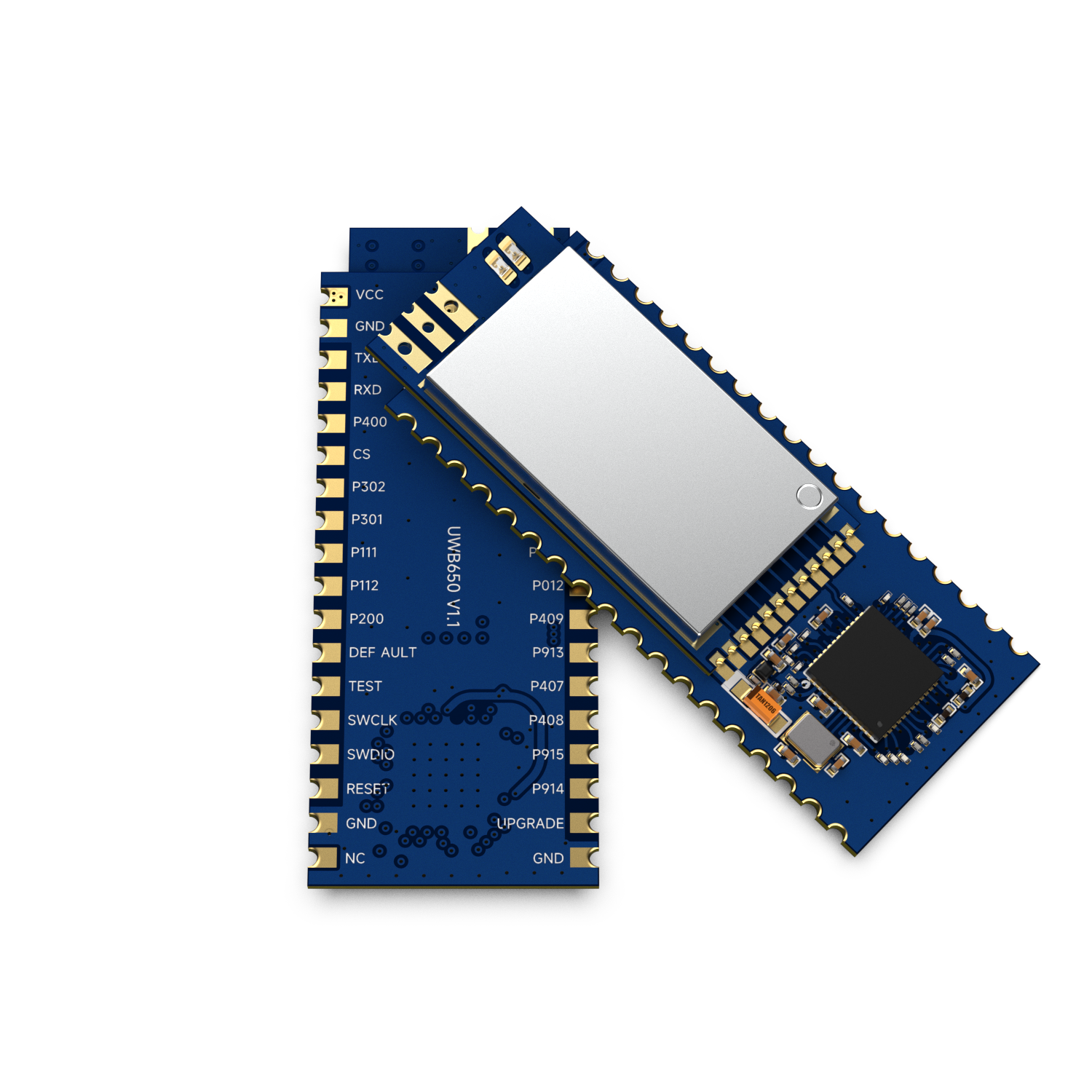

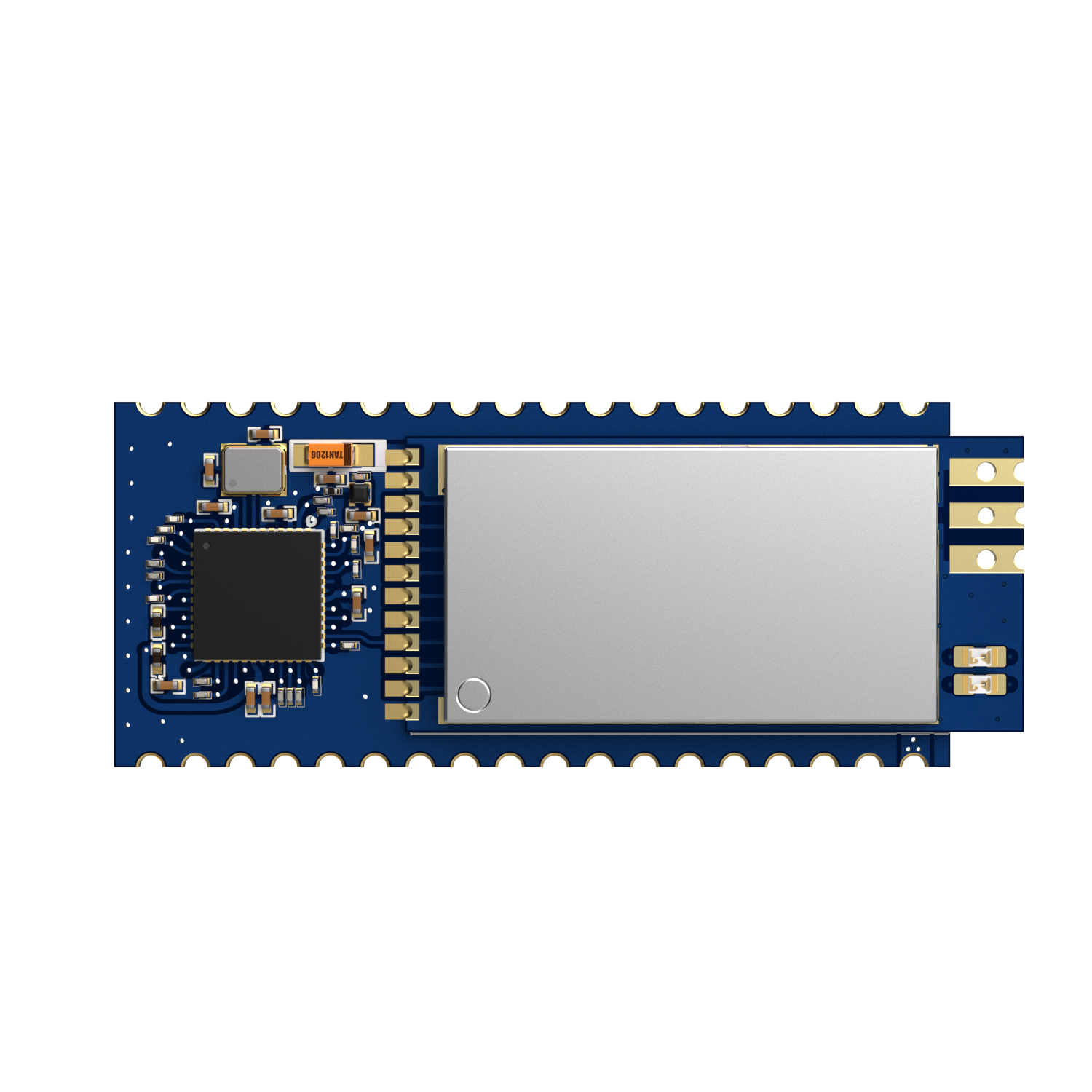

UWB650：1KM通信距離UWB模塊 透明傳輸 高精度雙向測距 室內定位 AES128無線加密 UWB無線轉TTL

參數

備注

最小

典型

最大

單位

工作電壓范圍

3.0

4.2

5.5

V

工作溫度范圍

-20

25

60

℃

工作頻率范圍

CH5

6489.6

MHz

數據速率

850k

6.8M

bps

電 流 消 耗

休眠電流

<2.3

mA

發射電流¹

Continues Frame mode

300

mA

接收電流

100

mA

偵聽接收電流

Low-Power SNIFF mode

65

mA

待機電流

關閉接收且不發送數據

27

mA

發 射 參 數

發射功率

@VCC=5.0V

-5

27

dBm

發射帶寬（BW)

499.2

MHz

接 收 參 數

接收靈敏度

@850Kbps

-100

dBm

@6.8Mbps

-94

dBm

腳位編號

引腳定義

I/O

電平標準

描  述

1

NC

2,17,19,36

GND

-

接電源地

3

RESET

I

0-3.3V

模塊復位腳，正常高電平，拉低復位

4

Reserved

0-3.3V

懸空

5

Reserved

0-3.3V

懸空

6

TEST

I

0-3.3V

保留

7

DEFAULT

I

0-3.3V

內部上拉，工作狀態下持續拉低10s左右強制重啟并恢復出廠設置

8

P200

I/O

0-3.3V

內接單片機IO，可擴展應用

9

P112

I/O

0-3.3V

內接單片機IO，可擴展應用

10

P111

I/O

0-3.3V

內接單片機IO，可擴展應用

11

P301

I/O

0-3.3V

內接單片機IO，可擴展應用

12

P302

I/O

0-3.3V

內接單片機IO，可擴展應用

13

CS

I

0-3.3V

休眠腳，內部上拉，外部施加低電平時進入休眠

14

P400

I/O

0-3.3V

內接單片機IO，可擴展應用

15

RXD

I

0-3.3V

串口數據輸入腳，外接設備的TXD引腳

16

TXD

O

0-3.3V

串口數據輸出腳，外接設備的RXD引腳

18

VCC

-

3.0-5.5V

外接電源正極

20

P500

I/O

0-3.3V

內接單片機IO，可擴展應用

21

TXOK

O

0-3.3V

僅數傳模式使用，默認低電平。數據發送完畢后輸出高電平

22

RXOK

O

0-3.3V

僅數傳模式使用，默認低電平。模塊接收到數據到串口輸出完畢

這段時間內一直輸出高電平

23

P011

I/O

0-3.3V

內接單片機IO，可擴展應用

24

P010

I/O

0-3.3V

內接單片機IO，可擴展應用

25

P002

I/O

0-3.3V

內接單片機IO，可擴展應用

26

P001

I/O

0-3.3V

內接單片機IO，可擴展應用

27

P000

I/O

0-3.3V

內接單片機IO，可擴展應用

28

P012

I/O

0-3.3V

內接單片機IO，可擴展應用

29

P409

I/O

0-3.3V

內接單片機IO，可擴展應用

30

P913

I/O

0-3.3V

內接單片機IO，可擴展應用

31

P407

I/O

0-3.3V

內接單片機IO，可擴展應用

32

P408

I/O

0-3.3V

內接單片機IO，可擴展應用

33

P915

I/O

0-3.3V

內接單片機IO，可擴展應用

34

P914

I/O

0-3.3V

內接單片機IO，可擴展應用

35

UPGRADE

I

0-3.3V

內部上拉。外部輸入低電平后復位模塊進入串口升級模式
