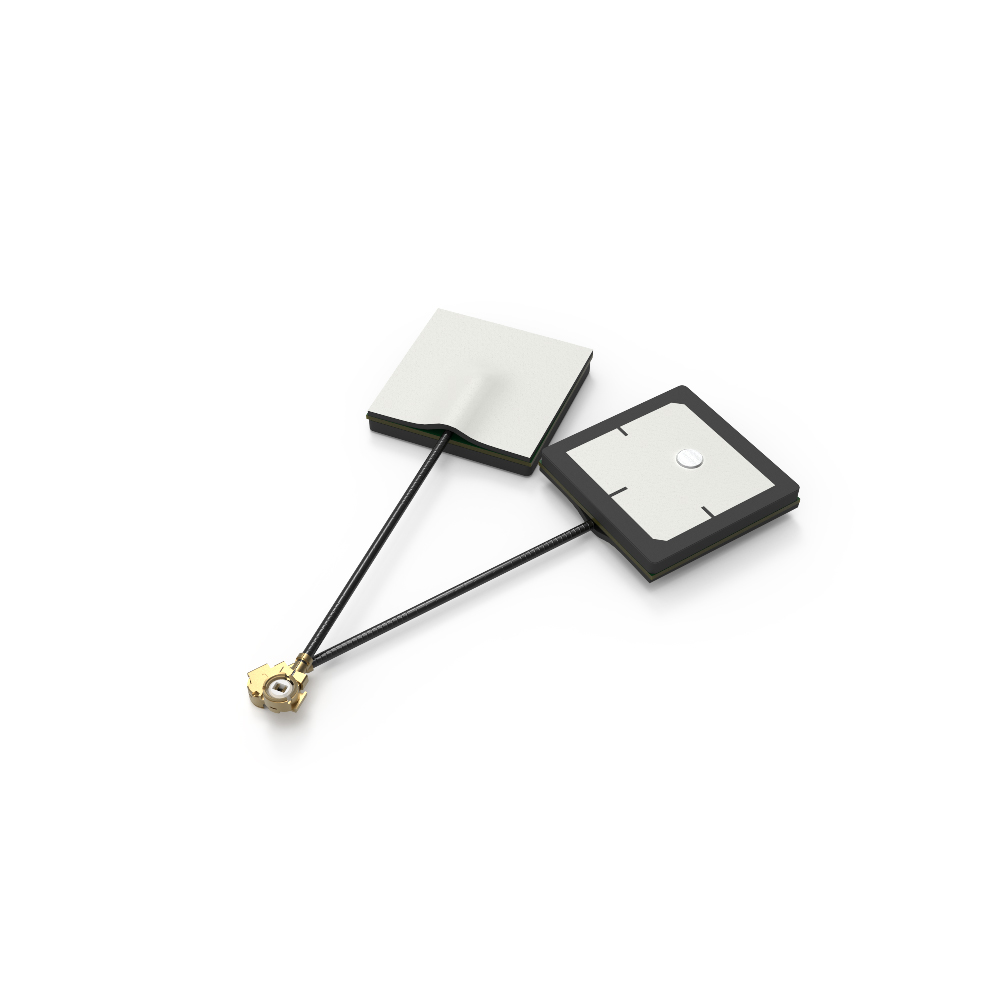

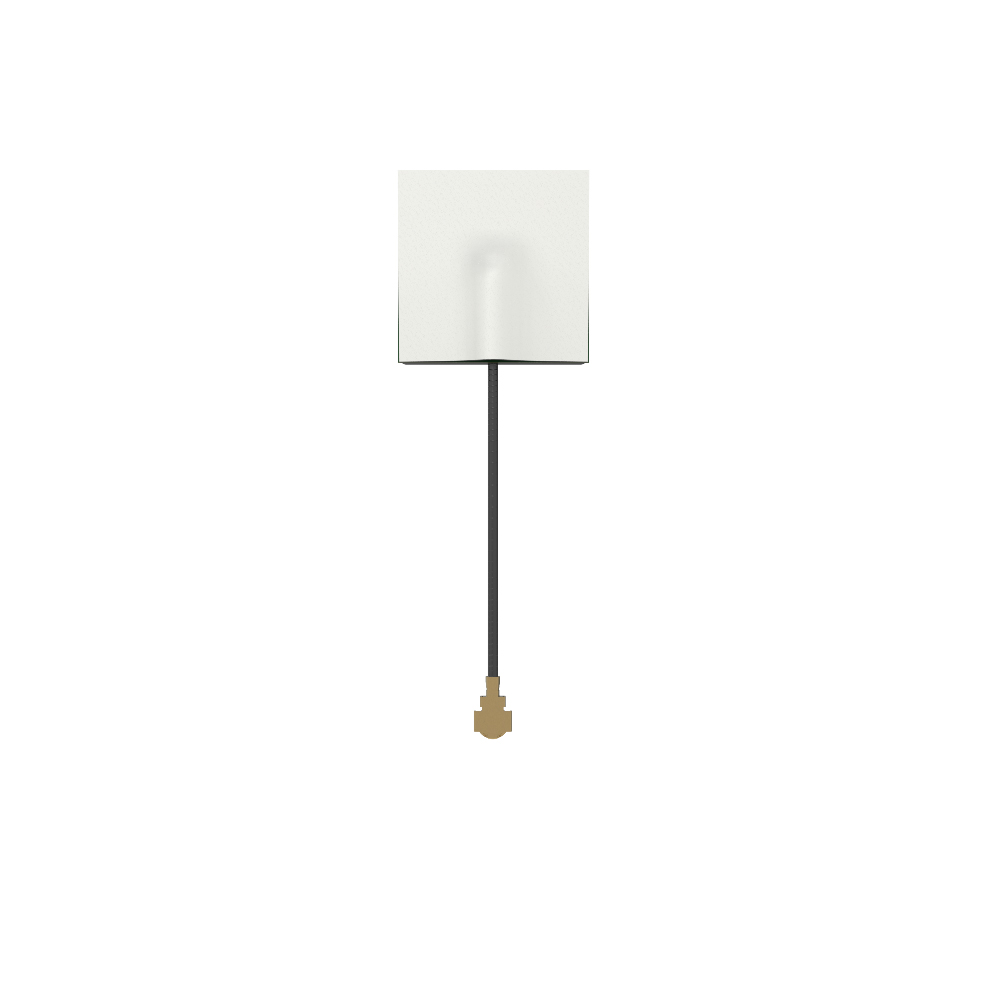

GPS/北斗/GLONASS 無源天線 AGPS20P-36I

AGPS20P-36I是一款專門針對 GPSL1 頻段和 GLONASS 頻段設計的內置無源天線，可廣泛應用于車載導航、定位跟蹤、安防設備、行車記錄儀等場合；天線由微波陶瓷介質天線、以及射頻同軸線纜組成；天線具有增益高，主瓣波束寬等特點。

聯系我們

規格書&附件下載

產品規格書：AGPS20P-36I GPS+GLONASS 無源天線 V1.pdf

性能參數

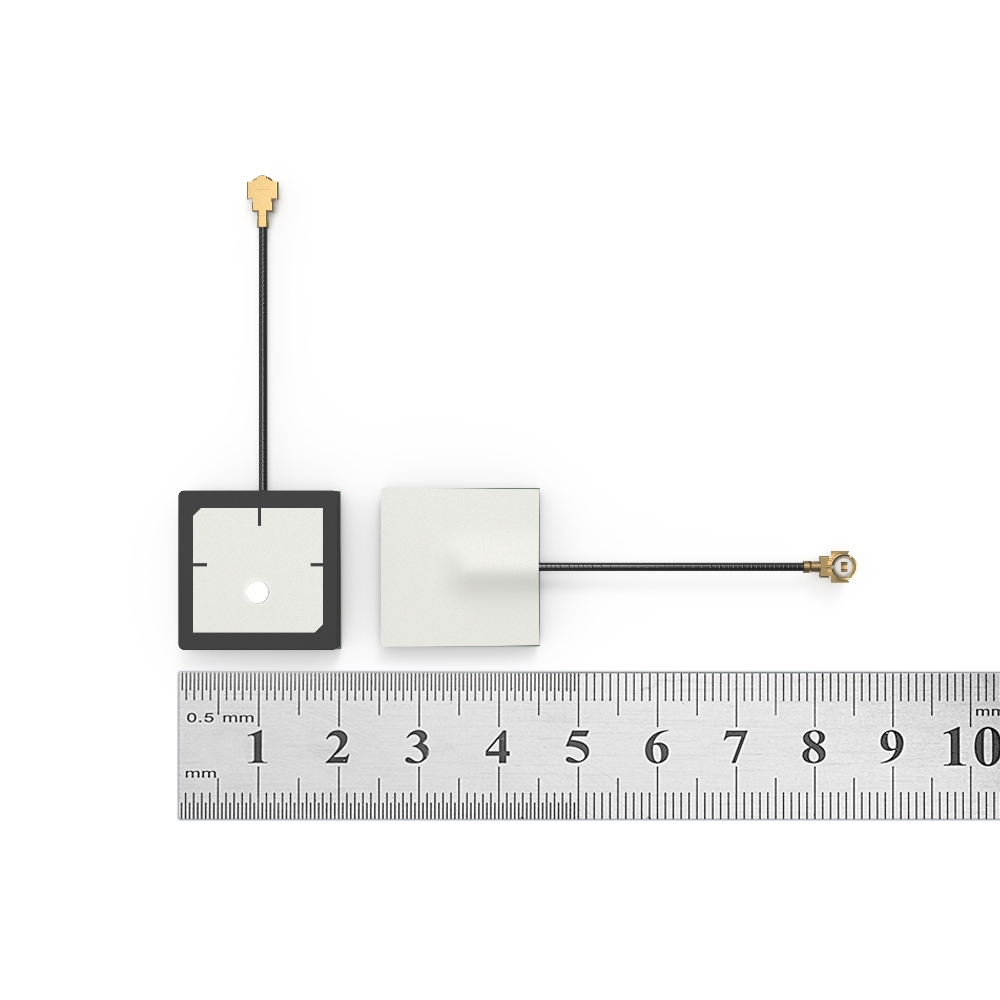

機械尺寸（單位：mm）

產品特性

NO	項目	特性
1	外型尺寸 Size	20204（mm）
2	屏蔽裝置	馬口鐵
3	PCB	FR4 纖維板
4	LNA	無源
5	電纜	RF1.13 /36±5mm
6	介質天線	20202陶瓷天線
7	工作溫度	-35℃ ～ +75℃
8	工作濕度	0% ～ 95%
9	存儲溫度	-40℃～+80℃
10	存儲濕度	0% ～ 95%

天線特性

NO	項目	特性	試驗后允許附加誤差
1	接收頻率范圍	1575.42±1.1（MHZ）	±2.5
2	中心頻率(30*30m㎡蔽時)	1575.42	±5.0
3	帶寬(MHz)	≥10	±0.5
4	駐波比	≤2.0	±0.5
5	增益	2	±1
6	軸比	3.0dB	±0.2
7	極化方式	右旋圓極化	----
8	特性阻抗(Ω)	50	±5

GPS無源天線AGPS20P-36I的機械尺寸
