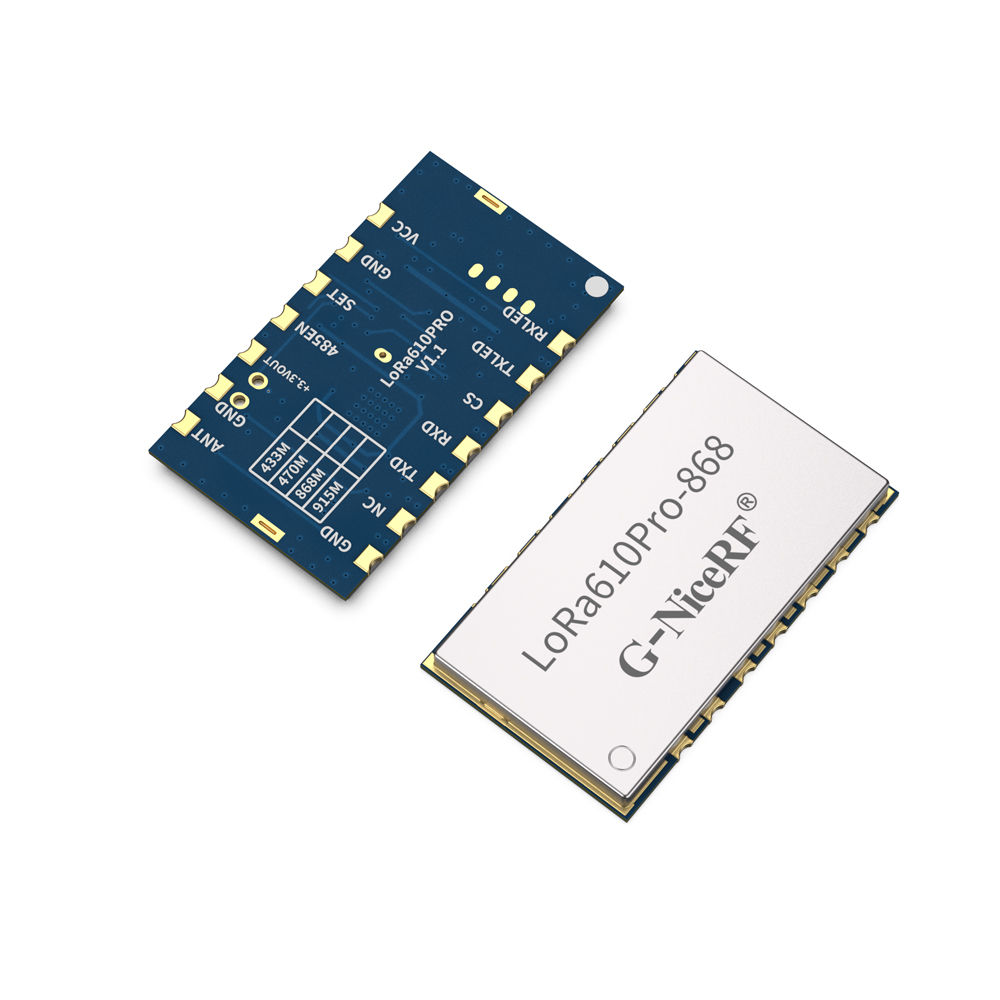

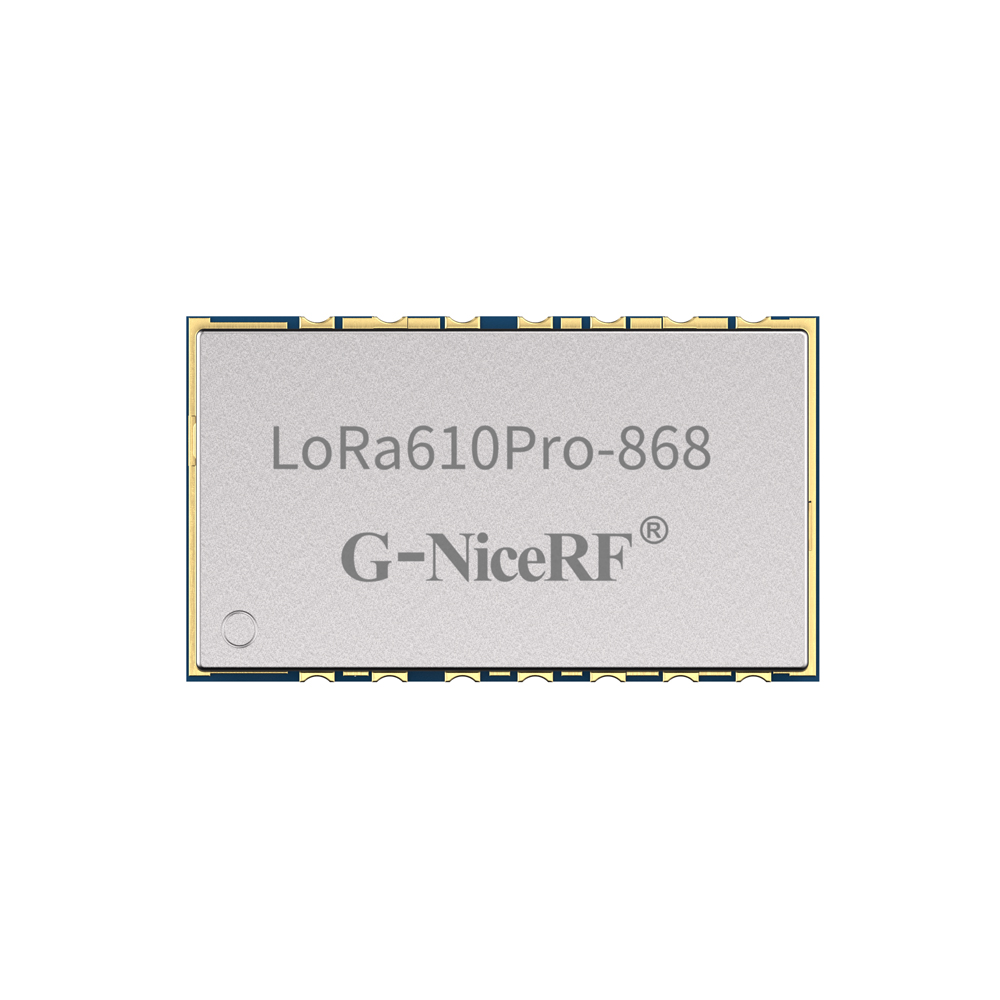

LoRa610Pro：嵌入式 MESH自組網 100mW LoRa無線串口模塊 KC/ANATEL認證

LoRaPro模塊是思為無線最新推出的一系列升級版組網無線通訊模塊，采用了先進的LoRa擴頻調制跳頻技術，高效的接收靈敏度，使得其穿透能力和通信距離都遠超當下通用的FSK和GFSK產品，并具有更強的抗干擾性。為了迎合不同客戶的應用需求，我們將此系列的模塊軟件設計為多合一自選的方式，用戶可以通過PC軟件配置模塊在不同的工作模式下切換，在MESH模式下,路由模塊具有自動路由的功能，用戶可通過多模塊組合的方式，形成無盲區無距離限制的組網傳輸。同時用戶還可通過PC軟件或串口指令對無線數據進行AES128加密，使數據傳輸更為安全。

LoRa610Pro模塊設計為100mW的輸出功率，嵌入式小體積的設計，在無線遠程傳輸控制等行業得以廣泛地應用。

LoRa610Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

注：LoRa Pro系列可通過配置，分別與我司之前的幾種型號LoRa 數傳模塊兼容互通。

硬件特點：
1，內置硬件防死機自復位電路，抵抗外部強干擾信號
2，內置過流過壓反接保護電路
軟件特點：
1，AES128數據加密方式；
2，LBT（Listen Before Talk）功能可選；
3，MESH模式下節點/路由/節點+路由可選

聯系我們

規格書&附件下載

產品規格書：LoRa610PRO 100mw 串口Lora無線組網模塊V4.3.pdf

封裝尺寸：LoRa610Pro package.rar

PC軟件：LORAPRO_V30.rar

PC軟件：LORAPRO_V50.rar

其它附件：USB_PC驅動.rar

其它附件：串口小助手.rar

認證報告：LoRa610Pro KC認證報告.pdf

認證報告：ANATEL認證.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

★注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。TXD和RXD也是3.3V電平。

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	3.3	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 15		mA	TTL電平
發射電流		< 130		mA
休眠電流		< 200		uA
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	91	656	17353	bps	@LoRa
發射功率范圍	4	20	+20	dBm	軟件7級可調
接收靈敏度		-139		dBm	@91bps

注：如需要更低的休眠功耗，可聯系我司更改為休眠電流為15uA版本

產品特點

AES128數據加密方式
無盲區無距離限制
單個模塊空曠傳輸距離5Km @低速率
MESH模式下跳數可選
CRC校驗可選
工作頻段：433/470/868/915 MHz可選
同頻段下通訊信道40個
串口參數設置多樣化
工作電壓范圍：3～6.5 V
LBT（Listen Before Talk）功能可選
MESH模式下節點/路由/節點+路由可選
內置硬件復位保護電路
LORA調制模式,TTL電平
靈敏度: -139 dBm
最大輸出功率：100 mW （+20 dBm）
工作溫度范圍：-40～+85℃

應用領域

無線遙控
遠程抄表
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統

應用電路

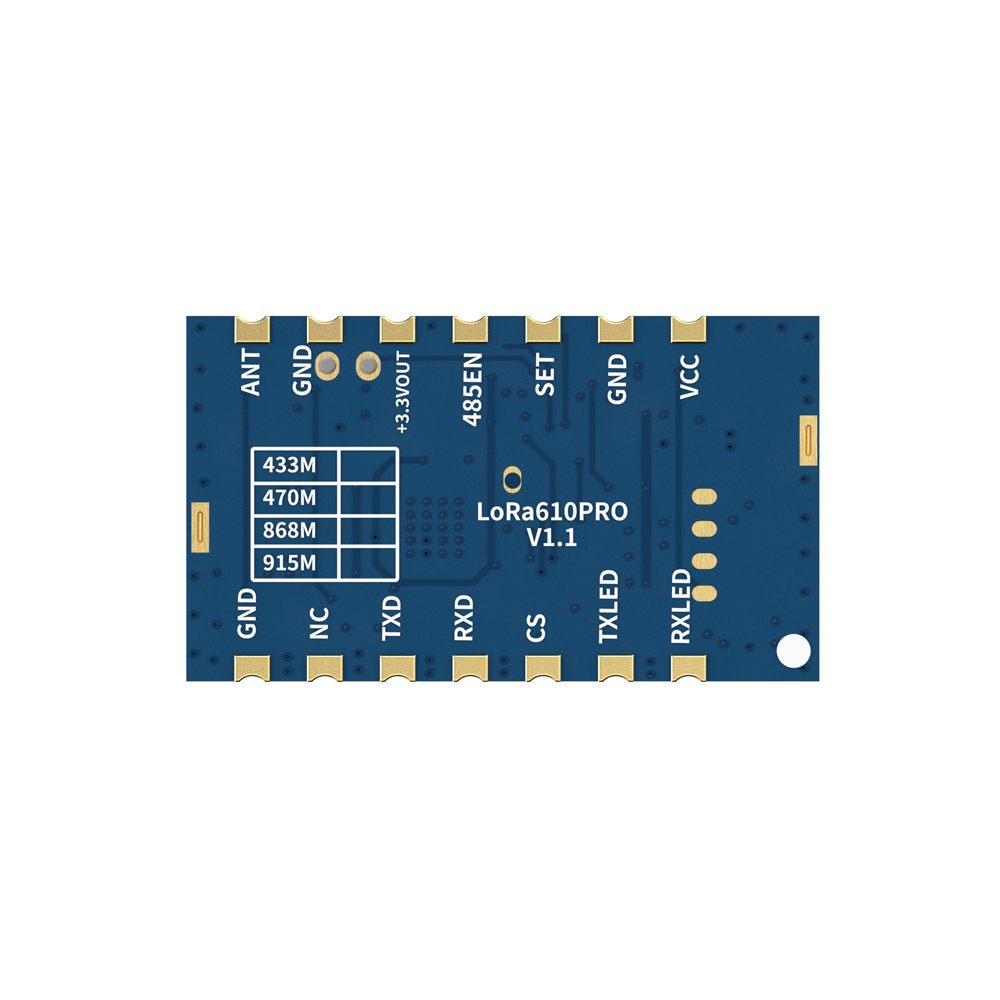

引腳定義

腳位編號	引腳定義	描述
1	RXLED	接收信號指示燈，低電平點亮，默認高電平
2	TXLED	發射信號指示燈，低電平點亮，默認高電平
3	CS	模塊使能腳（內置上拉）注：默認出廠版本：休眠電流<200uA, CS拉高或懸空正常通訊，低電平時休眠；低功耗版本：休眠電流<15uA，CS拉低時正常通訊，拉高或懸空休眠。
4	RXD	串口通訊數據接收
5	TXD	串口通訊數據發射
6	NC	空腳
7	GND	天線地
8	ANT	射頻信號輸出，接50歐天線
9	GND	天線地
10	+3.3V OUT	3.3V電壓輸出腳，可以驅動50mA以內設備
11	485EN	可接外擴485電平的控制轉換引腳
12	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
13	GND	接電源負極，地線
14	VCC	接電源正極（典型值5V）

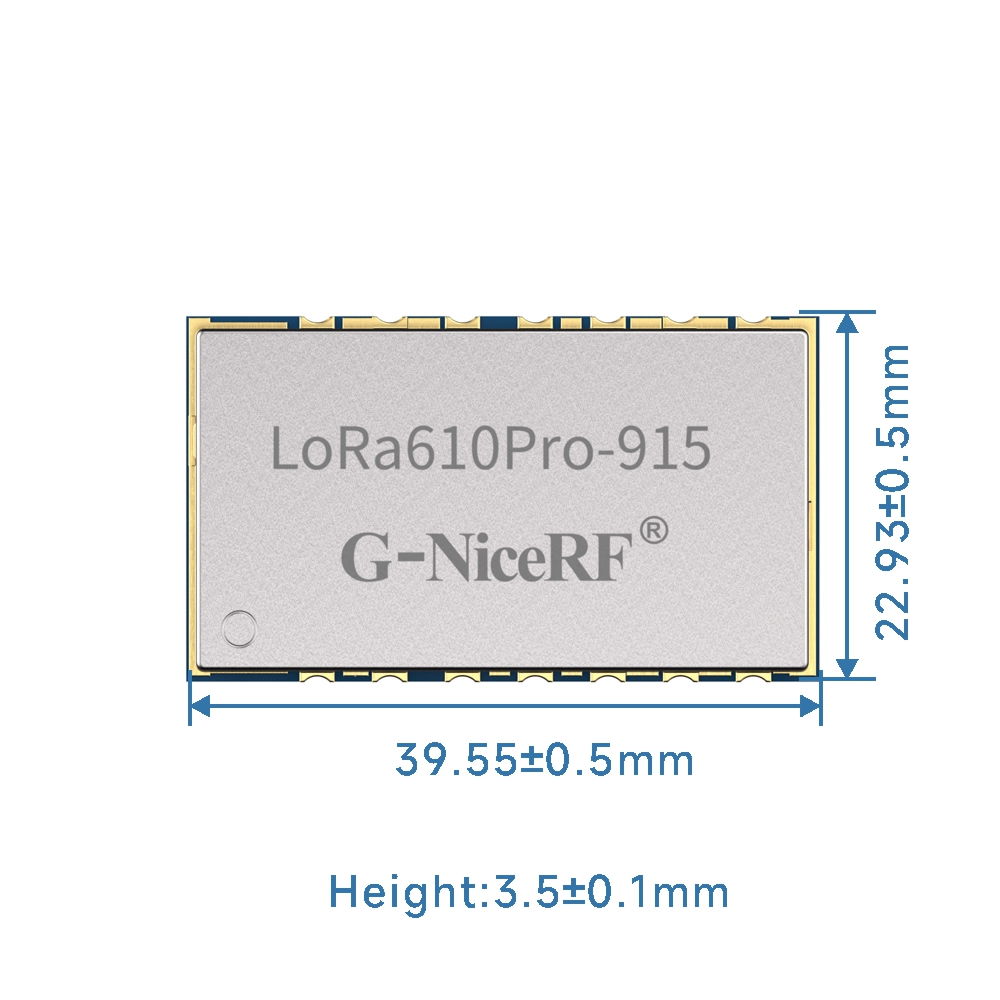

模塊尺寸
