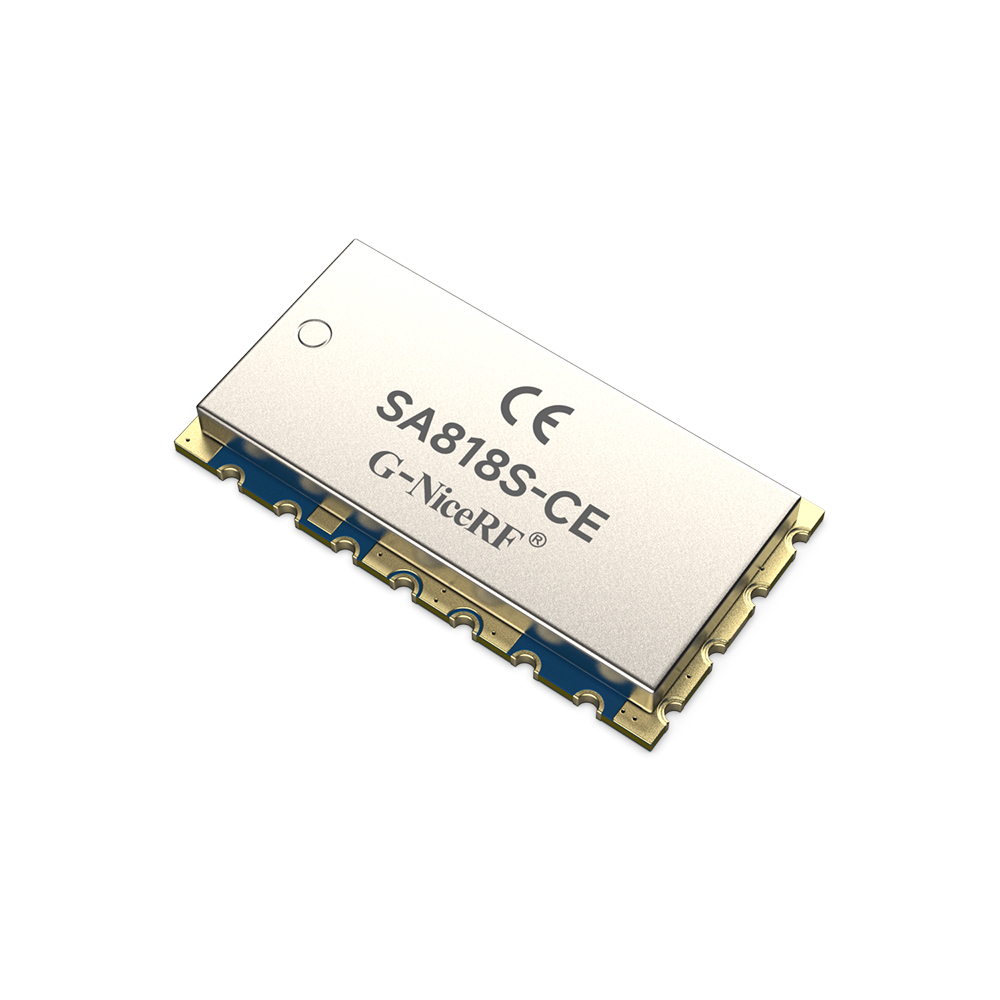

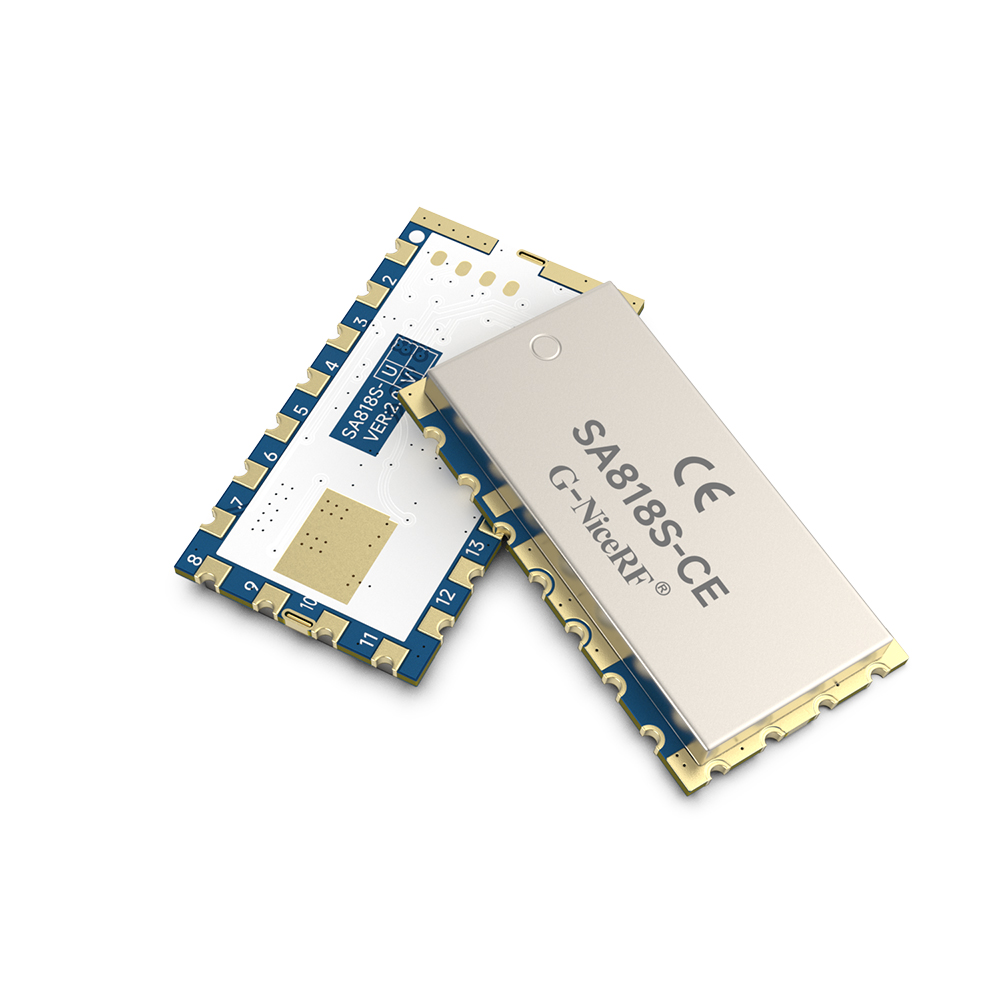

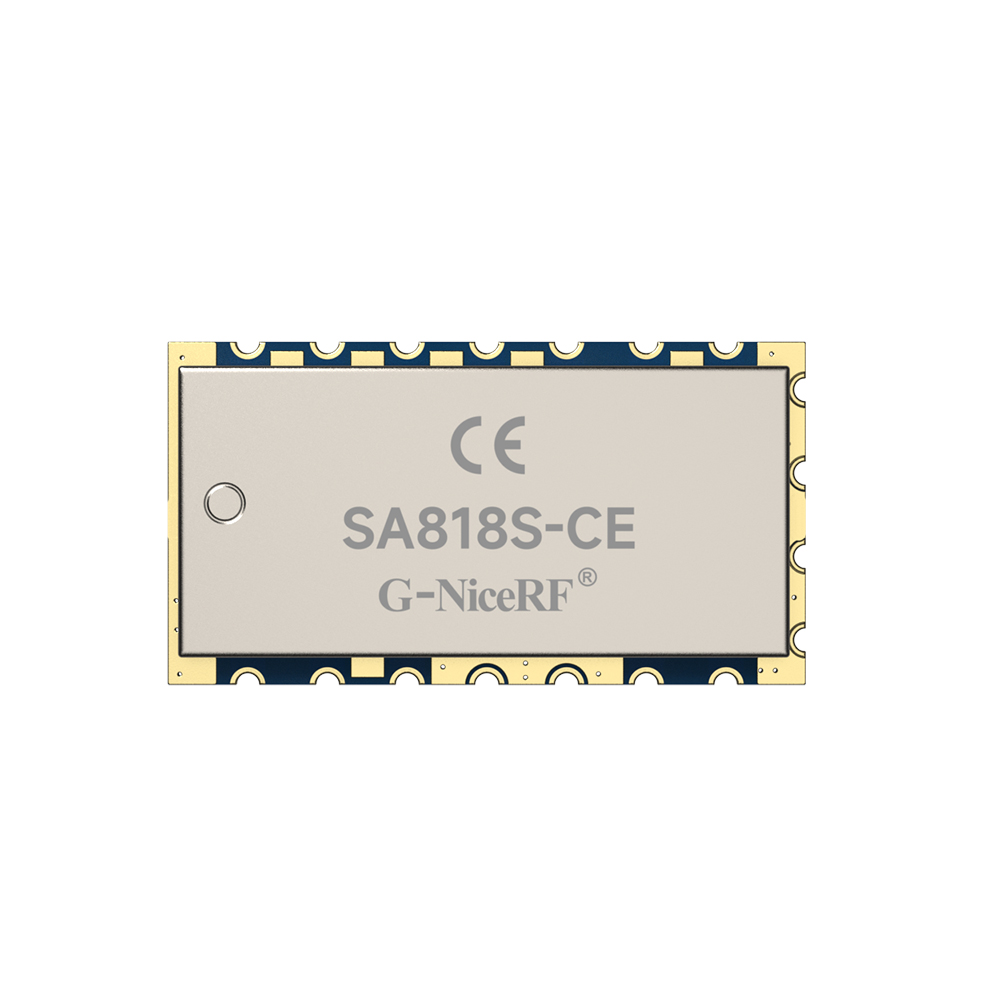

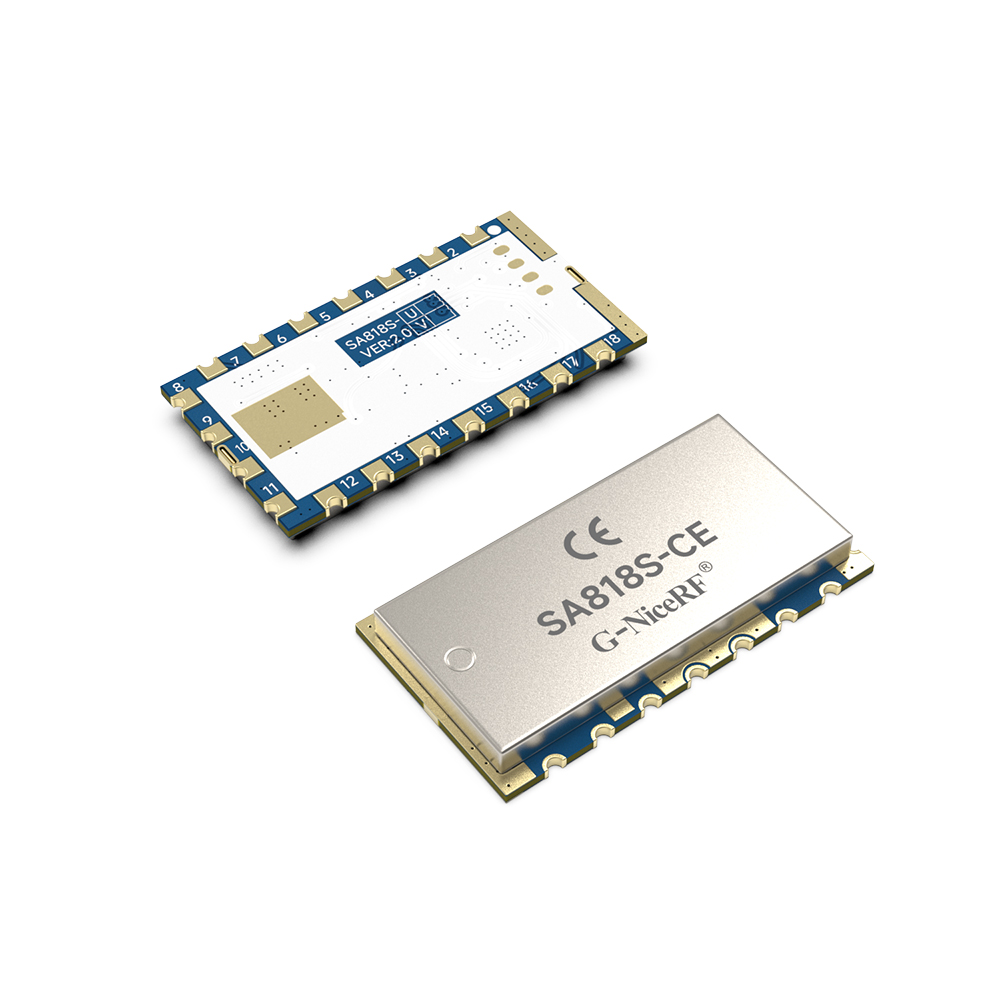

SA818S-CE：CE認證對講機模塊 1W超高靈敏度 LNA電路多頻段可選

SA818S-CE是一款性價比很高的集成專業對講機模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置模塊的相關參數并對收發功能進行控制。用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。

SA818S對講機模塊在SA818的基礎上增加了LNA電路，靈敏度提高了4dBm。400-470MHz整個頻率范圍，功率輸出波動小于1dB，低功率能做到400-470MHz 27dBm+/-1dBm的誤差。注：軟硬件的接口跟以前的一樣，是相互兼容的。

SA818S嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。SA818S模塊還可為客戶提供符合CE認證的版本，以滿足不同的市場需求。

聯系我們

規格書&附件下載

產品規格書：SA818S 1W對講機模塊 CE 認證 V1.7.pdf

封裝尺寸：SA818S-Package.zip

其它附件：SA818 SA818S SA868 programming manual.pdf

認證報告：SA818S-U CE認證.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸(單位：mm)

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			≤1		uA
接收電流			60		mA
發射電流（高功率）			650	750	mA
發射電流（低功率）			450	550	mA
發 射射頻參數
工作頻率范圍	UHF	400		480	MHz
工作頻率范圍	VHF	134		174	MHz
發射功率（高功率）	@VCC=4.0V	28	29.5	31	dBm
發射功率（低功率）	@VCC=4.0V	25	26.5	27	dBm
調制靈敏度	@1.5KHz/2.5KHz頻偏		10		mV
音頻調制失真	@1.5KHz/2.5KHz頻偏		2	5	%
信噪比	@1.5Khz/2.5KHz頻偏	38	40	45	dB
鄰道功率	@12.5K offset		-60dBc		dBm
CTCSS調制頻偏		0.35	0.5	0.75	KHz
接收射頻參數
接收靈敏度	13dB輸出語音信吶比		-124		dBm
接收信噪比	@1.5KHz頻偏	45	50		dB
音頻輸出幅度			700		mV
音頻輸出阻抗			200		OHm

產品特點

UHF頻段：400~480 MHz
VHF頻段：134~174 MHz注：以上頻段二選一,可定制以下頻率200~260MHz，470~520MHz
發射接收頻率獨立
帶寬：12.5 KHz / 25KHz
RSSI信號強度指示
開闊地傳輸距離為4-5公里
高接收靈敏度：-124 dBm
高集成小體積
38級CTCSS模擬亞音頻碼
166級正相、反相CDCSS數字亞音頻
8級靜噪
8級可調音量
高低功率可選（500mW/1W）
寬范圍工作電壓3.3-5.5 V
內置EEPROM，數據掉電保存
采用0.5 ppm TCXO晶振，性能穩定

應用領域

小型對講機
無視對講系統
樓宇小區安防系統
戶外運動產品
音頻監聽系統

對講機模塊SA818S的典型應用電路

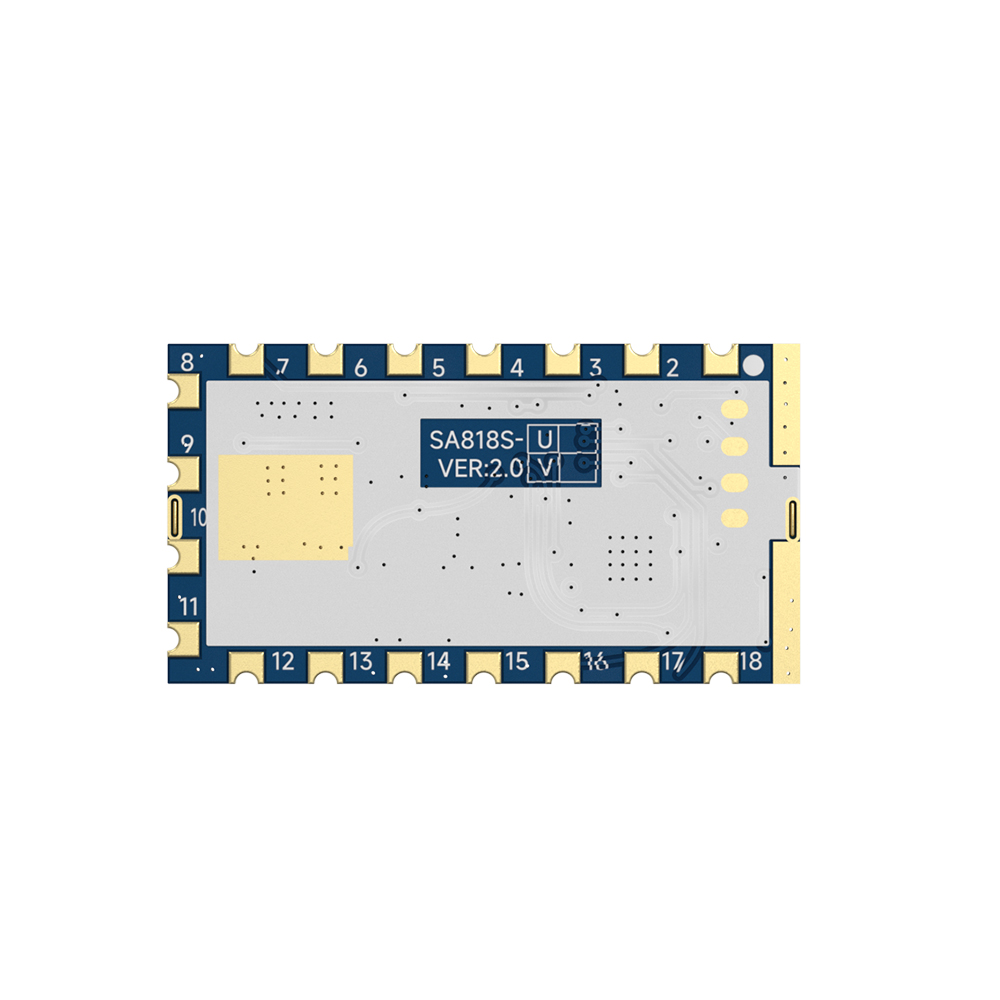

對講機模塊SA818S的引腳定義

腳位編號	引腳定義	描述
1	Audio ON	音頻功放控制，低電平有效，默認高電平
2	NC	空腳
3	AF_OUT	音頻輸出
4	NC	空腳
5	PTT	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式
6	PD	模塊休眠使能，“0”或者懸空為休眠；“1”為正常工作
7	H/L	RF高低功率控制；接地為低功率，懸空為高功率，默認高功率
8	VBAT	接電源正
9	GND	接地
10	GND	接地
11	NC	空腳
12	ANT	射頻輸入/輸出腳（接50歐姆天線）
13	NC	空腳
14	NC	空腳
15	NC	空腳
16	RXD	串口接收數據口注：在模塊休眠模式下，用戶設備需要輸出低電平，以防漏電或導致復位不良。
17	TXD	串口發送數據口
18	MIC_IN	咪頭信號輸入

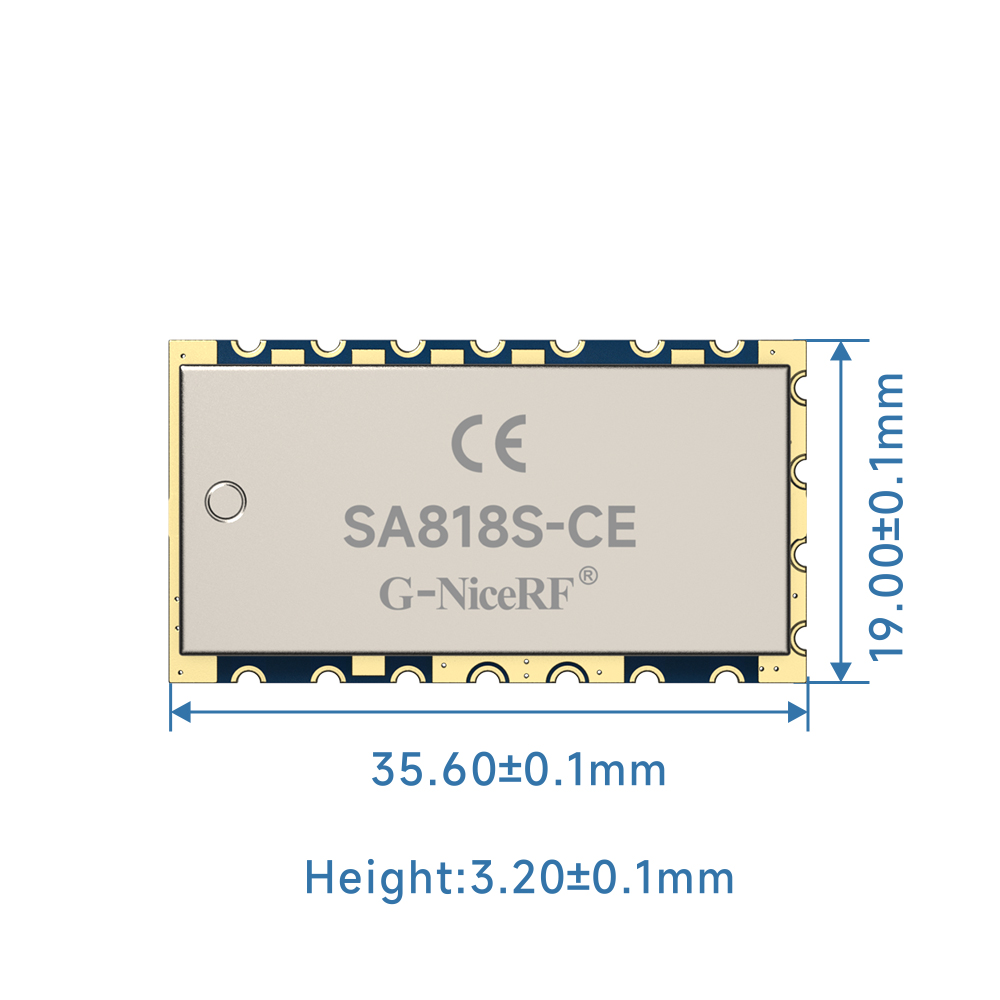

SA818S對講模塊尺寸

型號	認證	功率	尺寸	頻率(MHz)	特點
SA809		5W	70.42*44.88	400~480	支持 DTMF 編碼與解碼
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 級 CTCSS 和 166 級 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	?一體化對講機模塊
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一體化對講機模塊
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式設計
SA878		2W	39.5*24	400~480	與 DMR 模塊引腳兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全雙工,MESH,8路并發
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 溫補晶振；FLASH ；支持寬電壓工作范圍
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S開發板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升級版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W應用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	將DMR858S優化配件板
