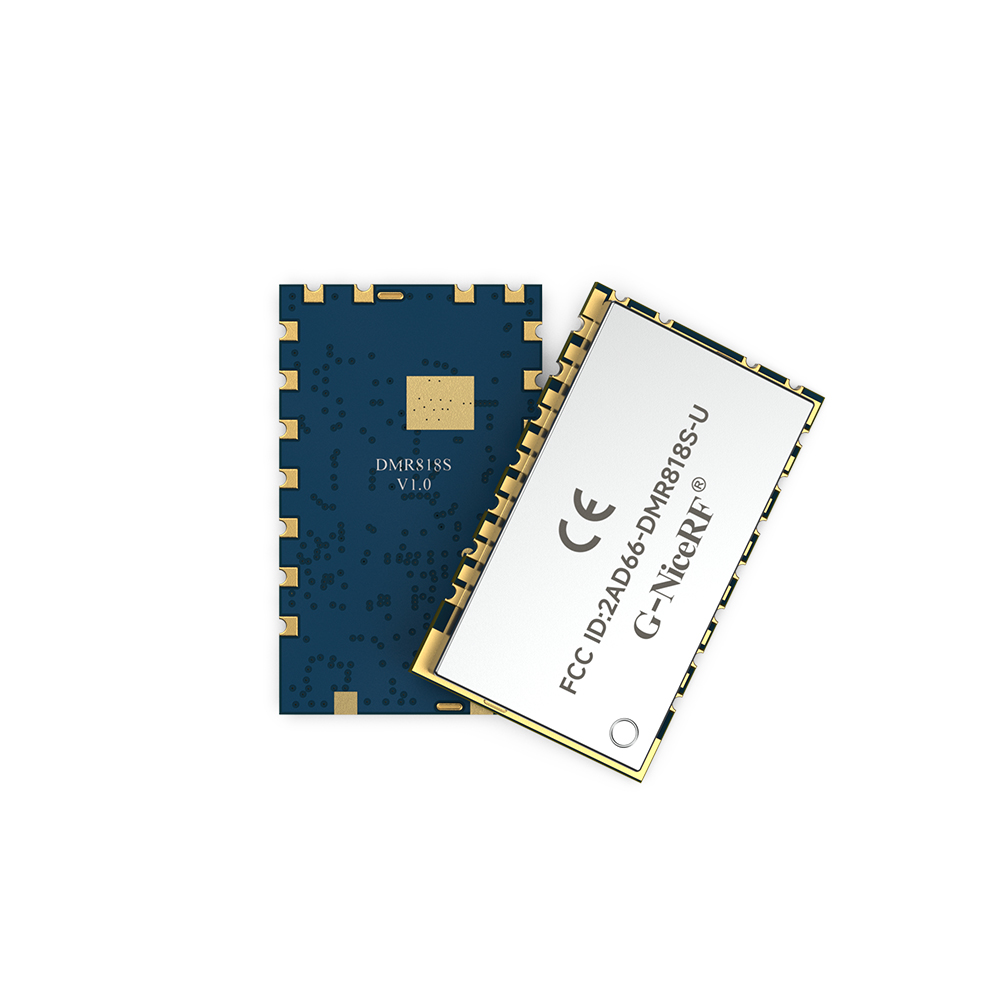

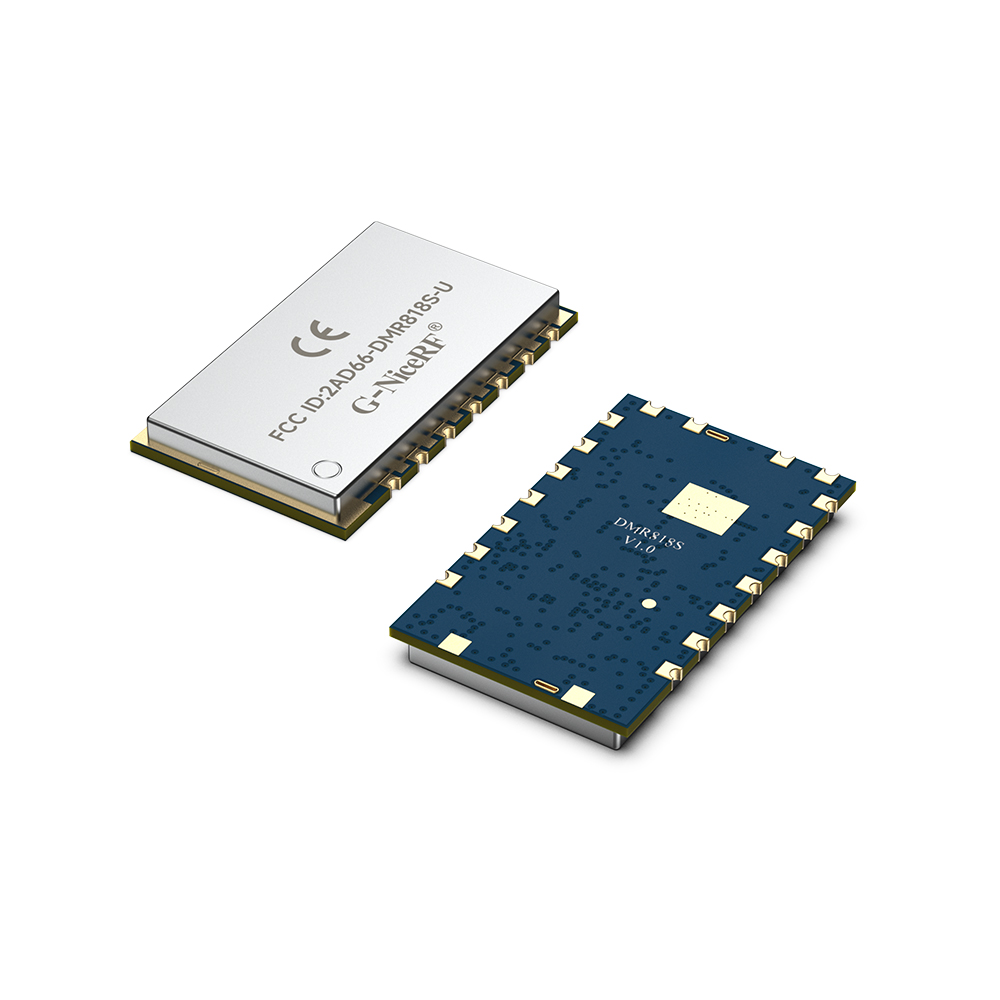

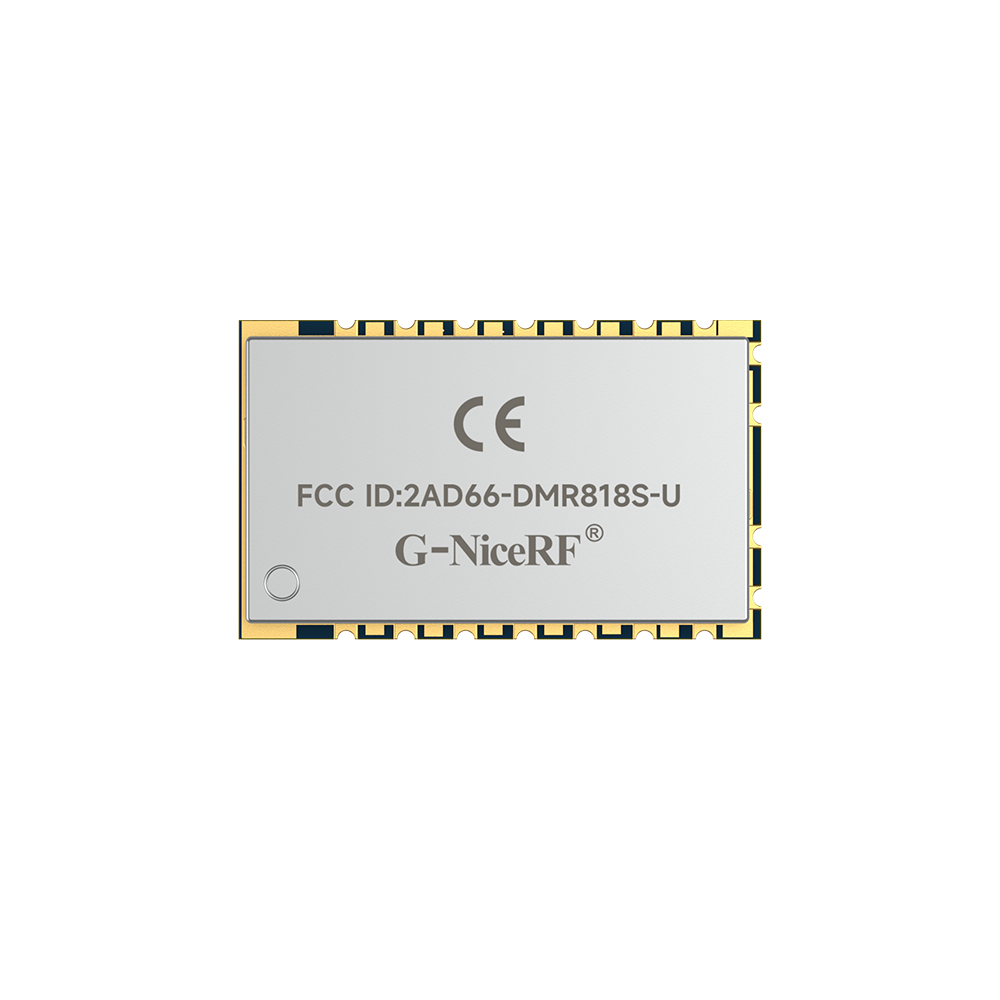

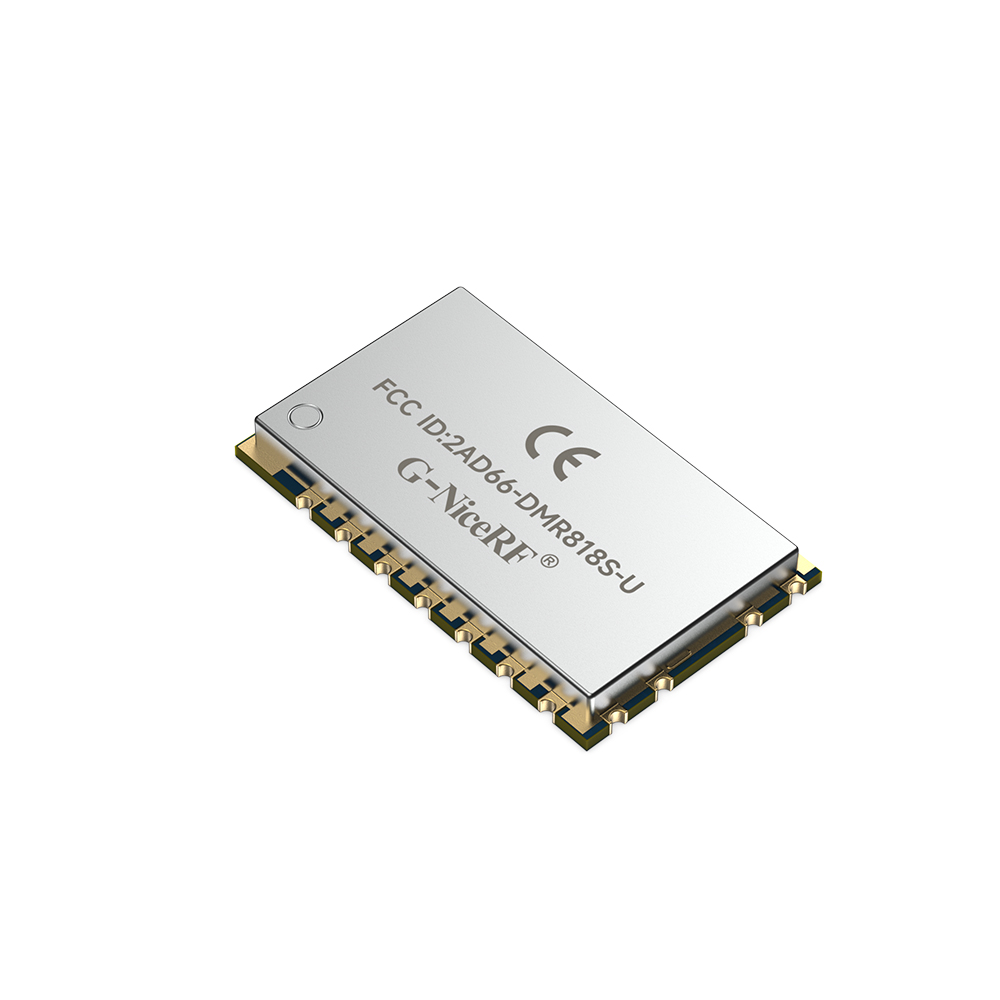

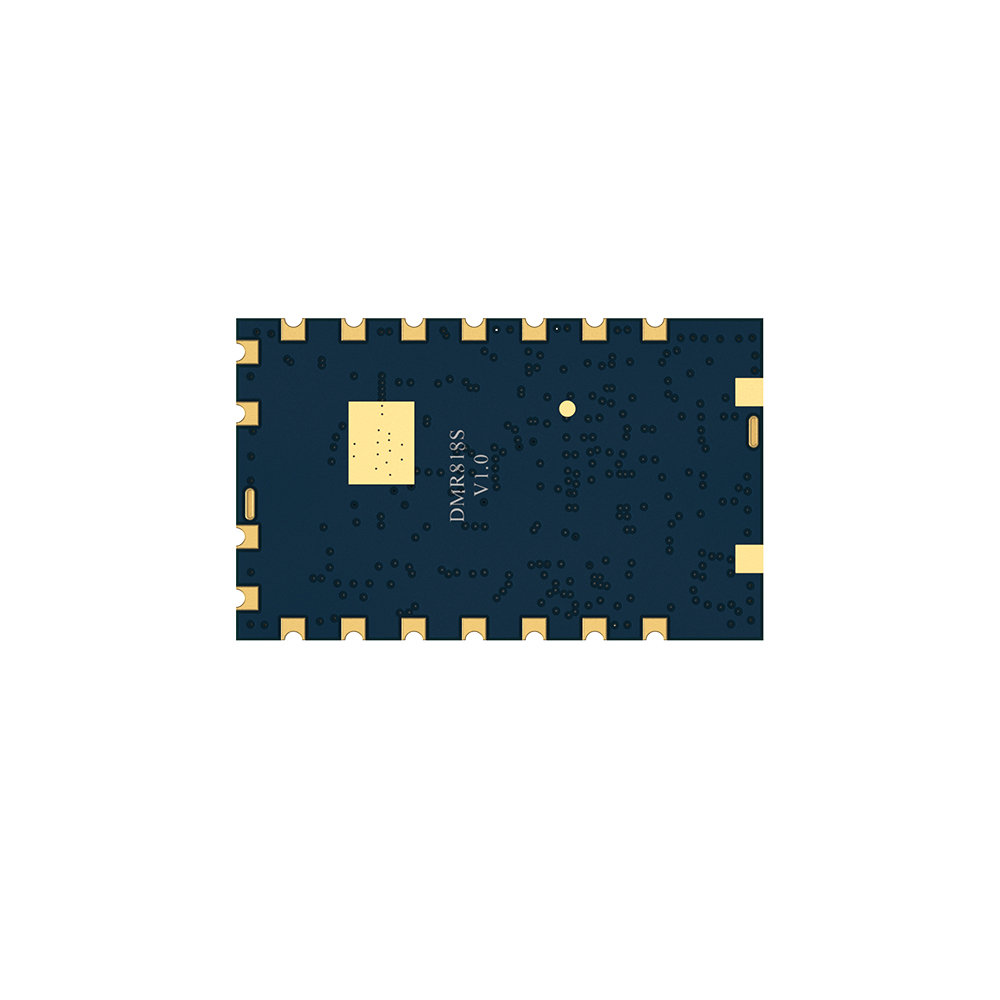

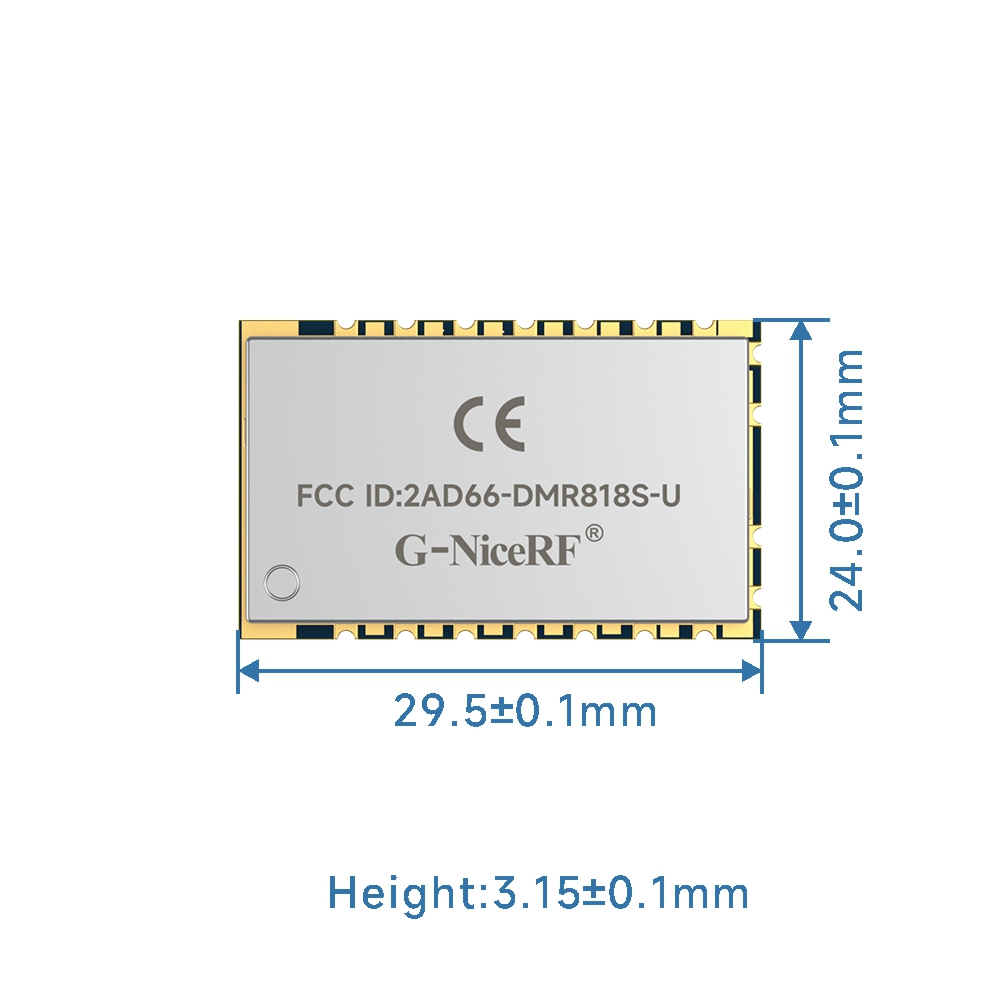

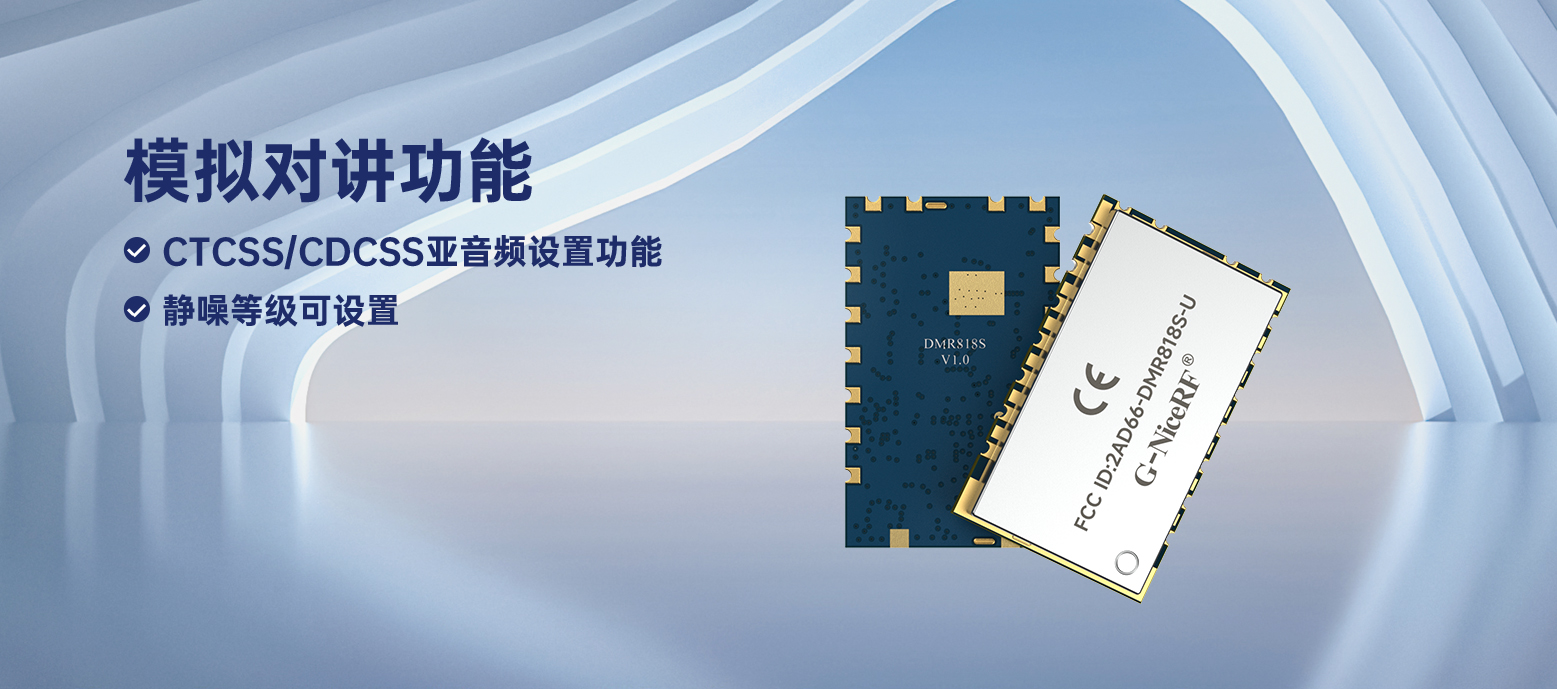

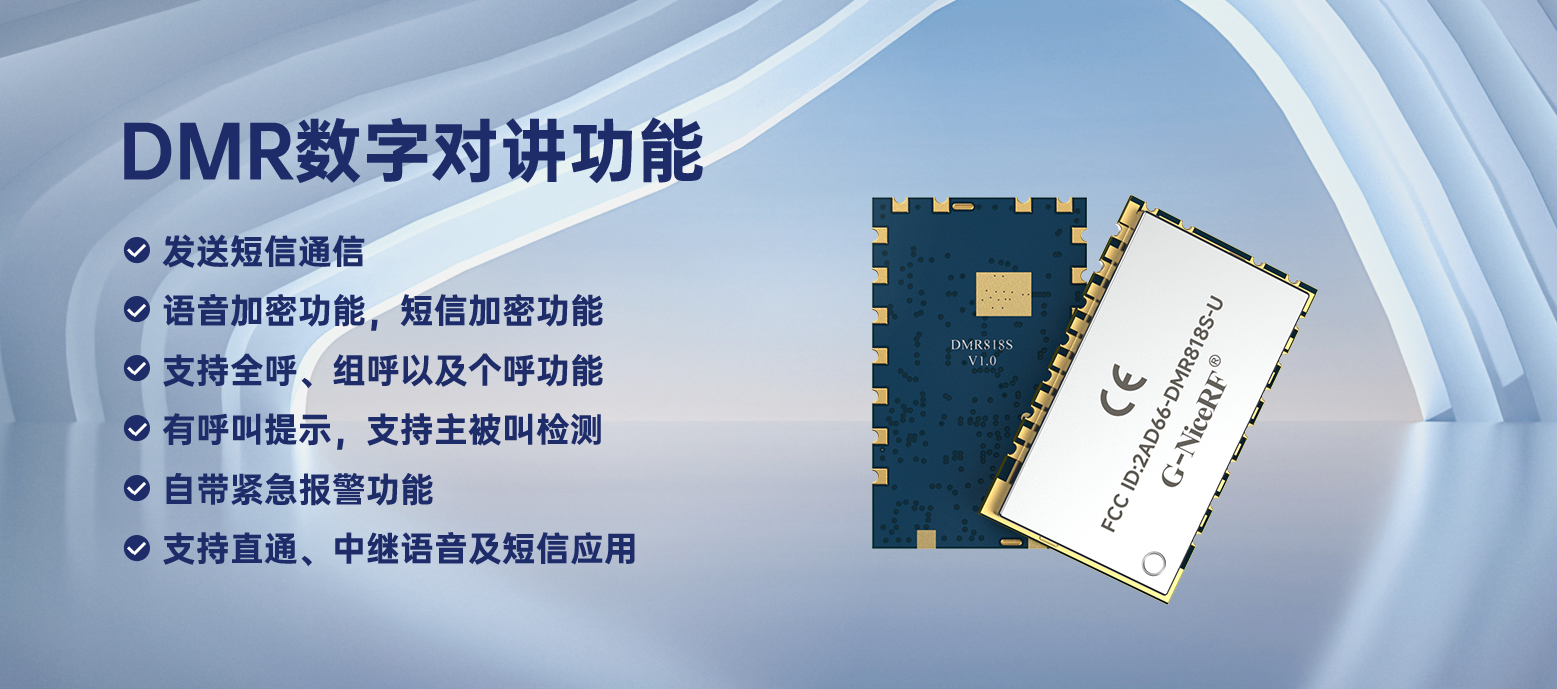

DMR818S：CE/FCC認證 2W雙時隙遠距離數字對講機模塊

參數

測試條件

最小

典型

最大

單位

工作電壓范圍

3.3

4.2

4.5

V

工作溫度范圍

-20

25

60

℃

工作頻率范圍

@UHF

400

470

MHz

@VHF

134

174

MHz

@350

320

400

MHz

模塊啟動時間

2000

ms

串口波特率

57600

bps

電 流 消 耗

休眠電流

CS拉低3秒　

< 55

uA

接收電流

< 135

mA

發射電流（高功率）

　@VCC=4.2V，2w 模擬

<1300

mA

　@VCC=4.2V,2w 數字

<1000

mA

@CE.FCC VCC=4.2V，1w 模擬

<1300

mA

@CE.FCC VCC=4.2V，1w 數字

<800

mA

發射電流（低功率）

　@VCC=4.2V 0.5w模擬

< 650

mA

　@VCC=4.2V 0.5w數字

< 500

mA

@CE.FCC VCC=4.2V，0.5w 模擬

< 800

mA

@CE.FCC VCC=4.2V，0.5w 數字

< 500

mA

發 射 參 數

頻率誤差

1

1.5

ppm

調制靈敏度

1.5KHz/2.5KHz頻偏（N/W)

6

7

12

mv

鄰道功率

@12.5K offset

-60

-62

dBm

麥克輸入電壓

0.1

1.6

Vpp

CTCSS調制頻偏

0.35

0.4

0.6

KHz

調制特性

300HZ

-13

-11

-9

dB

500HZ

-9

-6

-5

dB

1000HZ

-3

0

1

dB

2000HZ

3

6

7

dB

3000HZ

5

7

11

dB

接 收 參 數

接收靈敏度

模擬(12db信吶比）

-120

dBm

接收誤碼率（DMR制式）

@ -118dBm

5

%

音頻輸出幅度

500　

mv

音頻輸出阻抗

30

KOhm

鄰道選擇性

Offset:+12.5KHz

60

dB

Offset:+12.5KHz

腳位編號

引腳定義

I/O

電平標準

描  述

1

MIC_IN

I

咪頭信號輸入

2

UART-TX

O

0-3.3V

串口發送數據口

3

UART-RX

I

0-3.3V

串口接收數據口

4,12

NC

5

HST_TXD

O

0-3.3V

串口發送數據腳(升級程序用）

6

HST_RXD

I

0-3.3V

串口接收數據腳(升級程序用）

7

ANT

射頻輸入/輸出腳（接50歐姆天線）

8、9、10

GND

-

地線

11

VCC

-

0-4.5V

電源正

13

CS

I

0-4.5V

模塊休眠使能腳，“0”為休眠，“1”為工作狀態

14

PTT

I

0-3.3V

發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式(此腳不能拉低上電，必須上電復位完成后才能拉低）

15

+3.3V

-

3.3V電壓輸出腳，可外接50mA負載

16

LINE_OUT

O

音頻輸出

17

T/R

O

0-3.3V

模塊收發狀態指示腳，發射狀態下輸出高電平，接收狀態輸出低電平

18

SPKEN

O

0-3.3V

接收信號指示腳（可外接控制音頻功放），高電平有效，默認低電平

19、20

GND

-

地線
