RF9209：低功耗高靈敏度 2.4GHz無線模塊

RF9209模塊是專為工作在2.4G ISM全球免申請頻段設計的遠距離、低功耗、高靈敏度的FSK無線數字通信模塊。該模塊基于瑞士SWATCH GROUP旗下頂尖RF公司EM MICROELECTRONIC - MARIN SA的無線芯片EM9209來設計，除成本低、體積小、產品穩定等特點外，還有最大10dBm的發射功率，7mA的接收電流和-115dBm的接收靈敏度，經測試最大距離可到500m，遠超同類型的2.4G無線模塊?？梢詮V泛應用在日常生活和活動中需要無線連接的場合,符合FCC和ETSI規范的參數要求，可以滿足客戶的認證需要。

RF9209嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF9209 低功耗高靈敏2.4G通信模塊V2.4.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	1.9	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		7		mA
發射電流		36		mA	@10dBm
體眠電流		<0.1		uA
射頻參數
頻率范圍	2400		2483.5	MHz
調制速率	1.5		72	Kbps	FSK
發射功率范圍	-20		10	dBm
接收靈敏度		-115		dBm	@data=1.2kbps

產品特點

頻率范圍：2400-2483.5 MHz
靈敏度高達 -115dBm @1.5K
輸出功率：-20~10 dBm
數據傳輸率：1.5-72 kbps
FSK調制模式
1.9-3.6 V供電
低電能檢測
超低耗關機模式電流< 10nA
超低電流接收模式< 7 mA
發射電流：11 mA @-1dBm, 36 mA @+10dBm
工作溫度范圍：-40 ~ +85 °C
集成穩壓器
跳頻功能

應用領域

遙控器
工業控制
家庭自動化遙測
玩具控制
輪胎氣壓監測
健康監測

RF9209應用電路

RF9209引腳圖

腳位編號	引腳定義	I/O	描述
1	VCC		接電源正極
2	SCK	I	SPI時鐘輸入，0～VCC數字輸入
3	SS	I	串行接口選擇輸入引腳。0～VDD V數字輸入。
4	MOSI	I	串行數據輸入, 0～VCC數字輸入
5	MISO	O	串行數據輸入, 0～VCC數字輸入
6	IRQ	O	外部中斷輸出，0～VCC數字輸出，外接100K下拉電阻
7	EN_REG		主控芯片使能信號
8	GND		接電源負極
9	GND		接天線負極
10	ANT		接50歐的同軸天線
11	GND		接天線負極

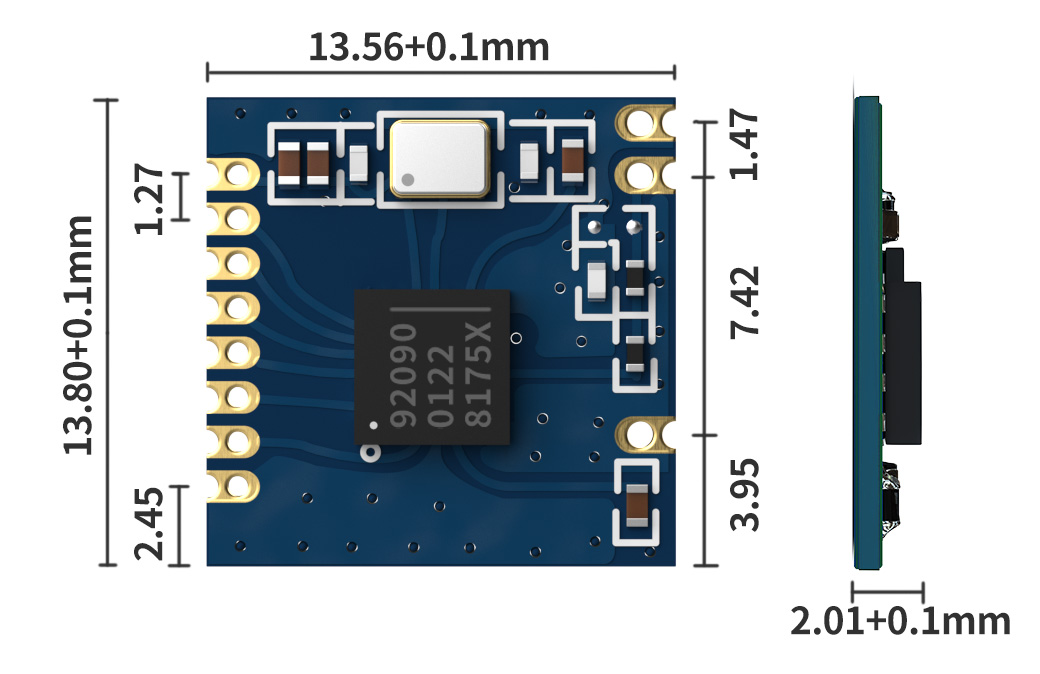

RF9209尺寸

型號	認證	輸出功率	尺寸	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作溫度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高靈敏度無線模塊
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工業級晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	藍牙5.1，主從切換
BLE5201		6dBm	10.82*14.5	藍牙5.2，主從切換
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
