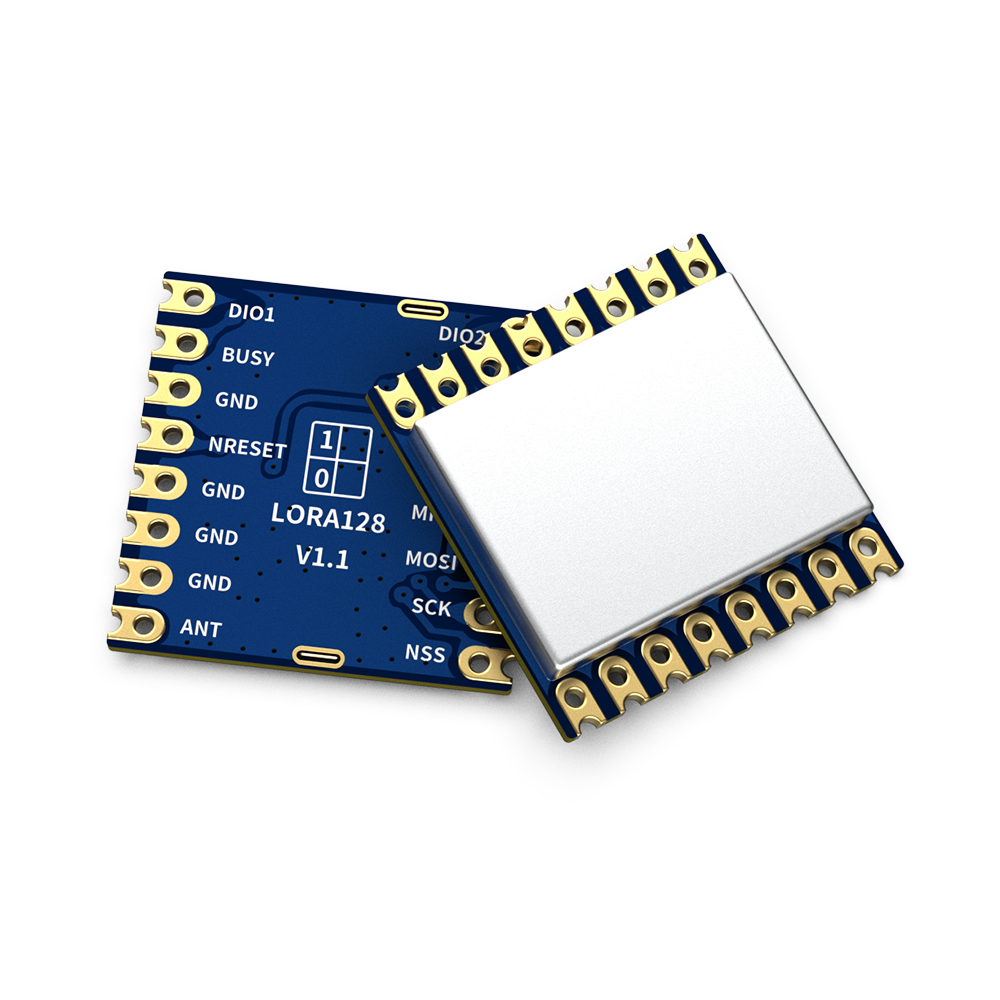

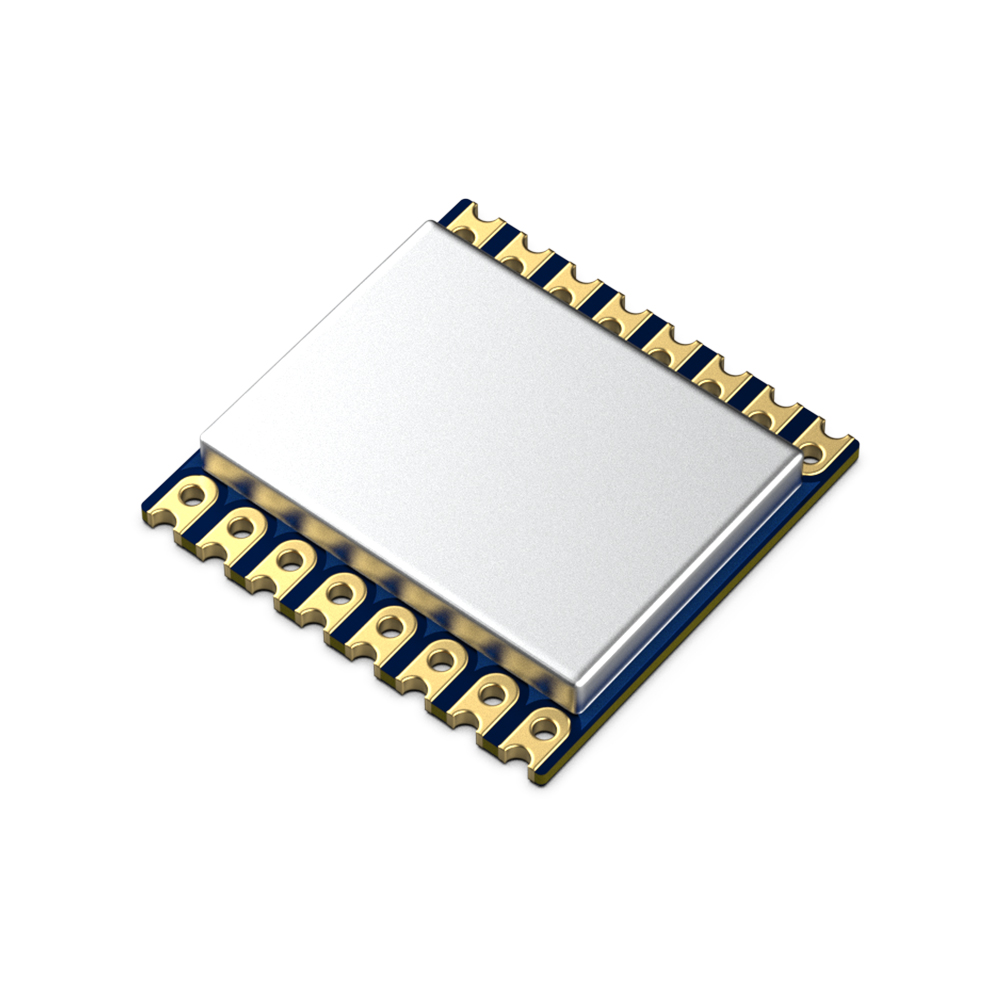

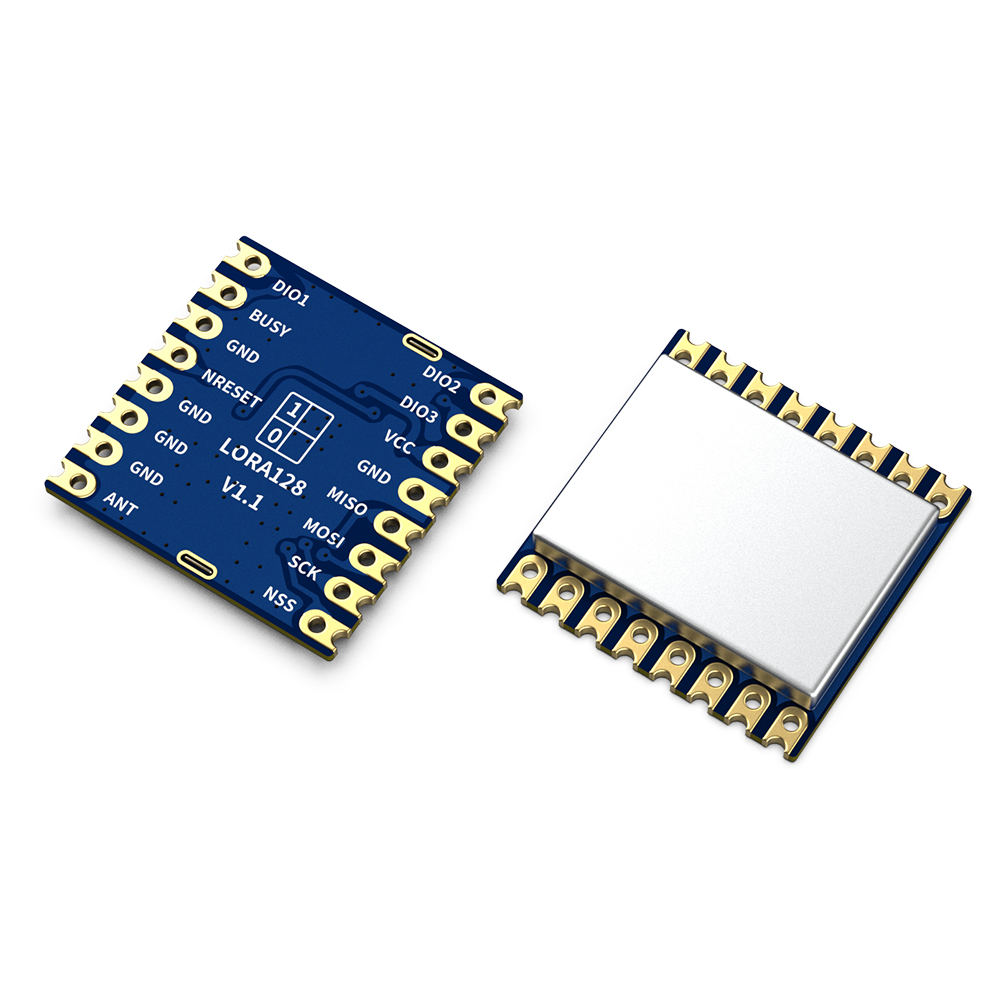

LoRa1280：SX1280芯片無線測距 2.4GHz LoRa無線模塊

此系列LoRa模塊基于美國Semtech原廠的SX1280射頻芯片而設計，它采用了LoRa的調制模式，很好地彌補了普通2.4GHz模塊通訊距離近的缺點。全系使用了10ppm的工業級晶振，2.4GHz頻段的高穿透性能配合LoRa模式，使模塊有很高的接收靈敏度和環境抗干擾能力，廣泛應用于遠距離2.4GHz傳輸要求的場合。

2.4G無線模塊LoRa1280系列嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：LoRa128X系列 CE和FCC認證 2.4GHz 遠距離LoRa擴頻無線收發模塊 V2.2.pdf

封裝尺寸：Lora-C1 Lora1262 Lora1280-1281 RF4432X1 package 2018.rar

示例代碼：Lora1280 lora1281 Demo code.rar

示例代碼：Lora1280 Arduino_Demo V1.0.rar

其它附件：SX1280_DemoApp_V1_0（1280的測距示例代碼）.rar

其它附件：DS_SX1280-1_V2.2.pdf

其它附件：AN1200.29_Introduction_to_Ranging_SX1280_V1_0.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

★ 以下參數為用50歐姆的銅軸線連接儀器測試所得 @VCC=3.3V

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	1.8	3.3	3.7	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		< 10		mA	@LoRa1280
發射電流		26	30	mA	@VCC=3.3V,12.5dBm @LoRa1280
體眠電流		< 1		uA
射頻參數
頻率范圍	2400		2500	MHz
調制速率	0.476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
發射功率范圍	-18		12.5	dBm	@VCC=3.3V
接收靈敏度		-132		dBm	LoRa@0.476Kbps

產品特點

工作頻率范圍：2400-2500MHz
LoRa FLRC FSK調制
數據傳輸率：0.476-202 Kbps@LoRa
最大輸出功率：12.5dBm
靈敏度：-132dBm@LoRa
高精度晶振（10ppm TCXO）
數據包通訊模式（收發FiFo256字節）
工作電壓范圍：1.8-3.7 V
工作溫度范圍：-40~+85°C

應用領域

無線遙控器
智能家居
玩具控制
輪胎氣壓監測
健康監測
標簽讀寫器

SX1280 2.4G無線模塊LoRa1280的典型應用電路

LORA1280

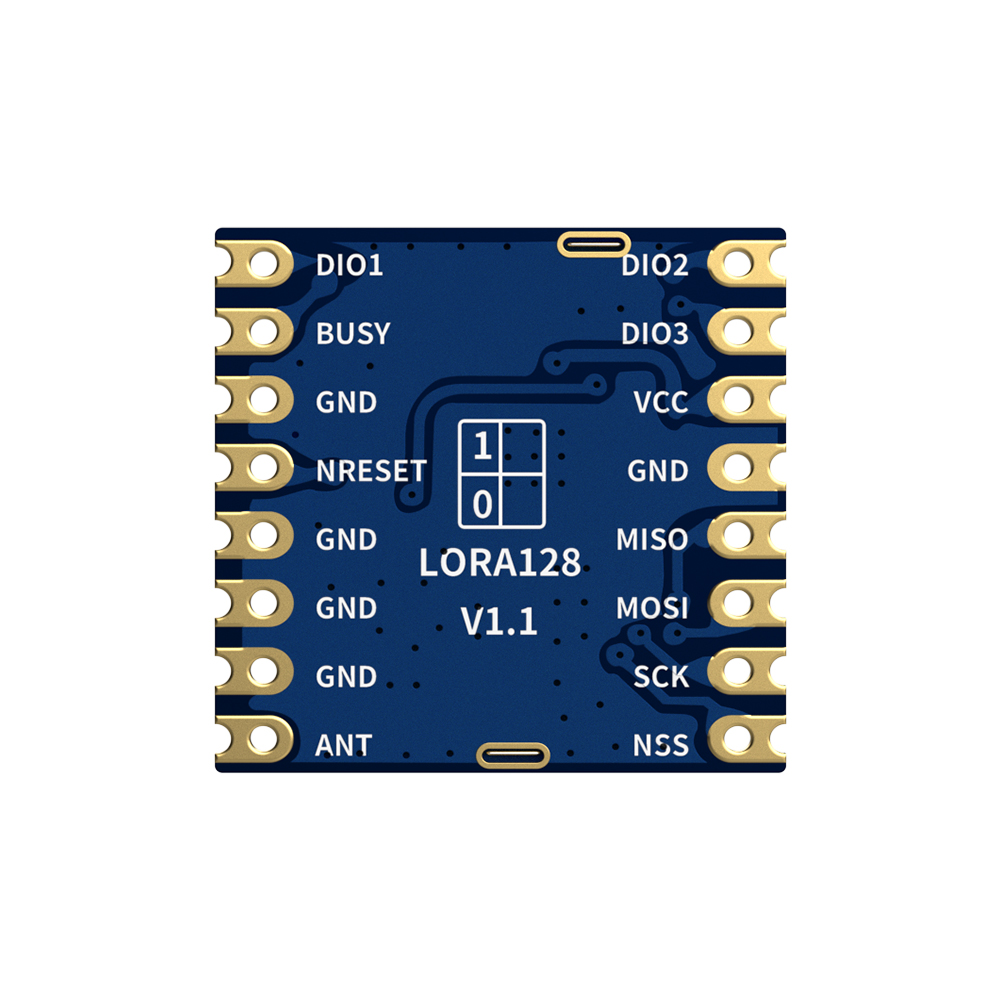

腳位編號	引腳定義	描述
1	DIO2	直連芯片腳，可配置的通用IO（功能詳見芯片SX1280/1281規格書）
2	DIO3	直連芯片腳，可配置的通用IO（功能詳見芯片SX1280/1281規格書）
3	VCC	接電源正極(1.8-3.7V)
4	GND	接電源負極
5	MISO	SPI數據輸出腳
6	MOSI	SPI數據輸入腳
7	SCK	SPI時鐘輸入腳
8	NSS	模塊片選引腳
9	ANT	接50歐的同軸天線
10,11,12	GND	接電源負極
13	NRESET	芯片復位觸發腳，低電平有效
14	GND	接電源負極
15	BUSY	狀態指示腳（詳見SX1280/1281規格書）
16	DIO1	直連芯片腳，可配置的通用IO（功能詳見芯片SX1280/1281規格書）

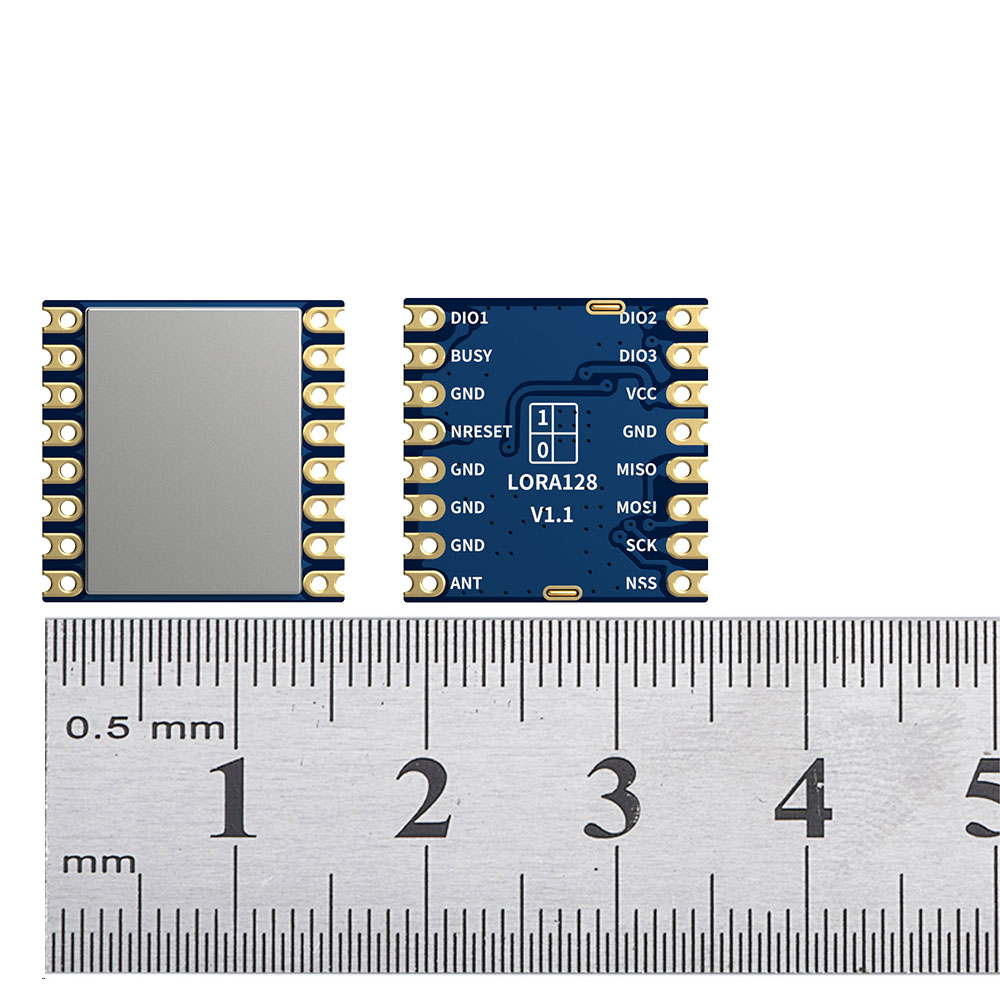

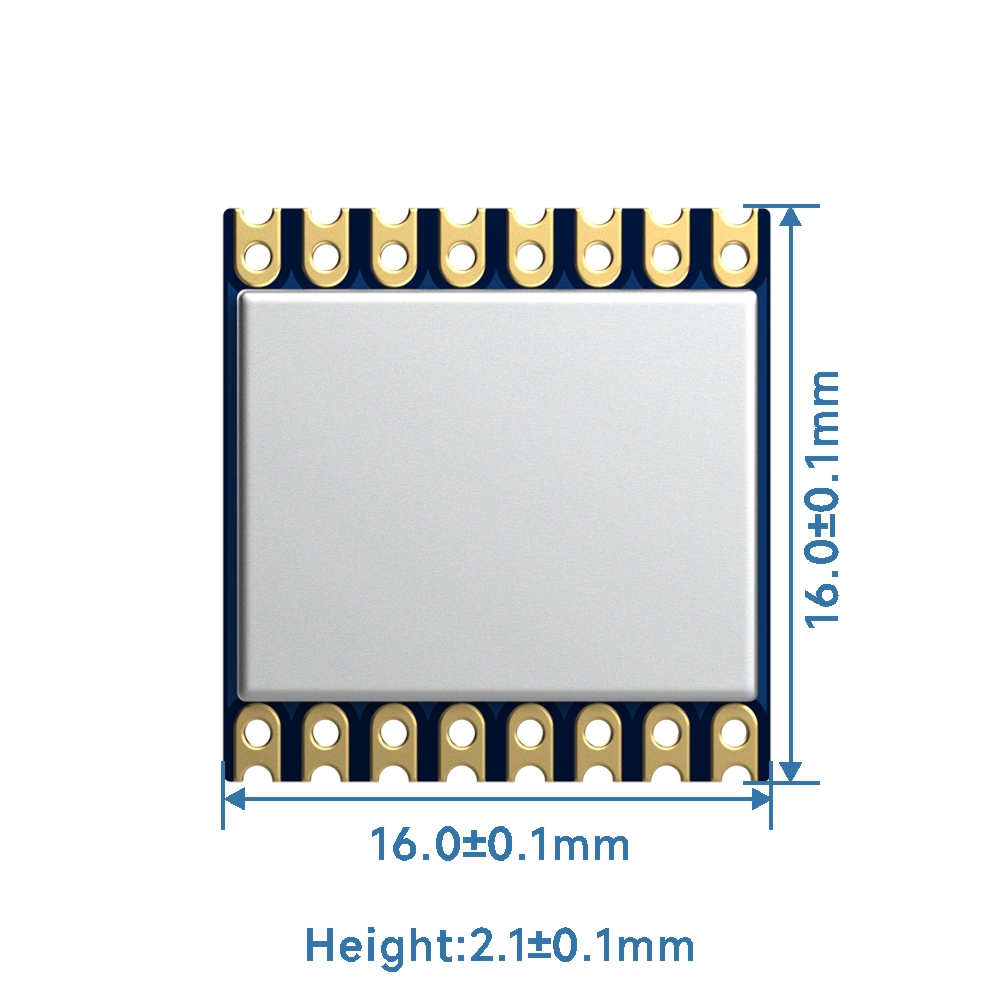

SX1280 2.4G無線模塊LoRa1280的機械尺寸

型號	認證	輸出功率	尺寸	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作溫度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高靈敏度無線模塊
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工業級晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	藍牙5.1，主從切換
BLE5201		6dBm	10.82*14.5	藍牙5.2，主從切換
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
