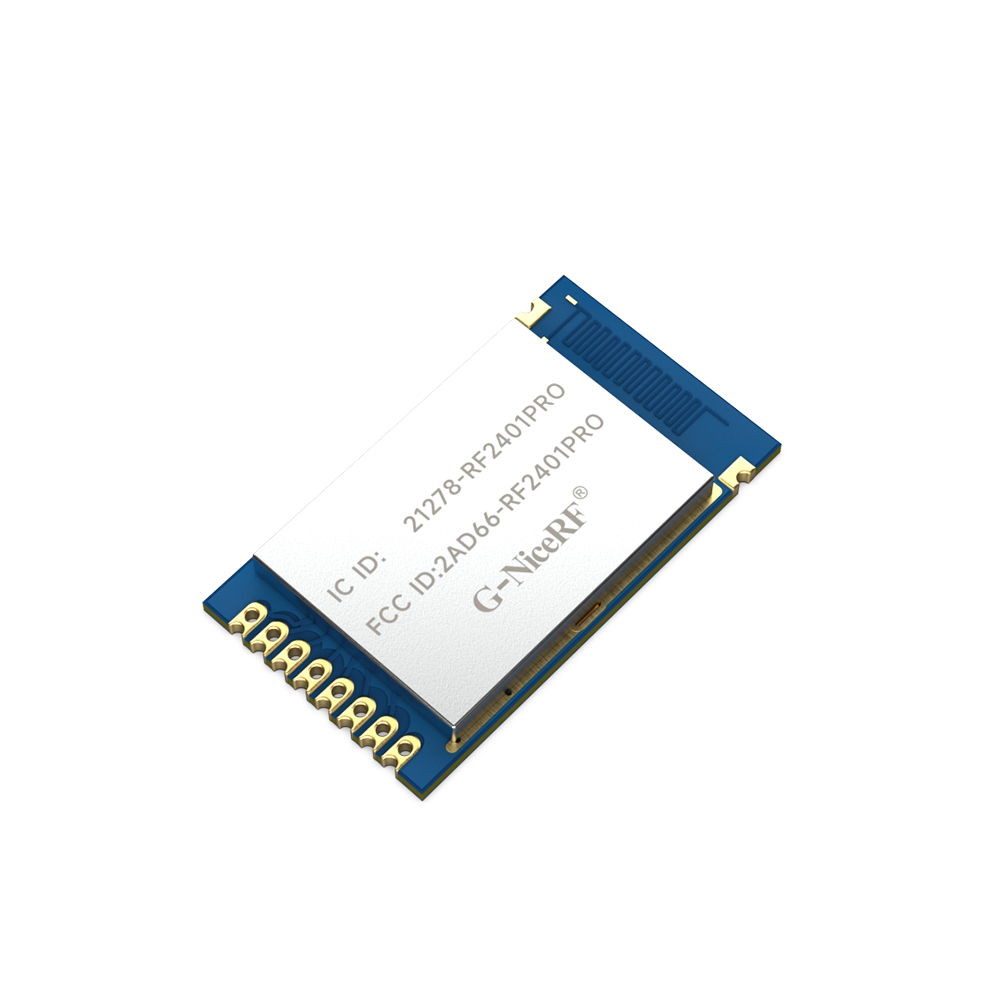

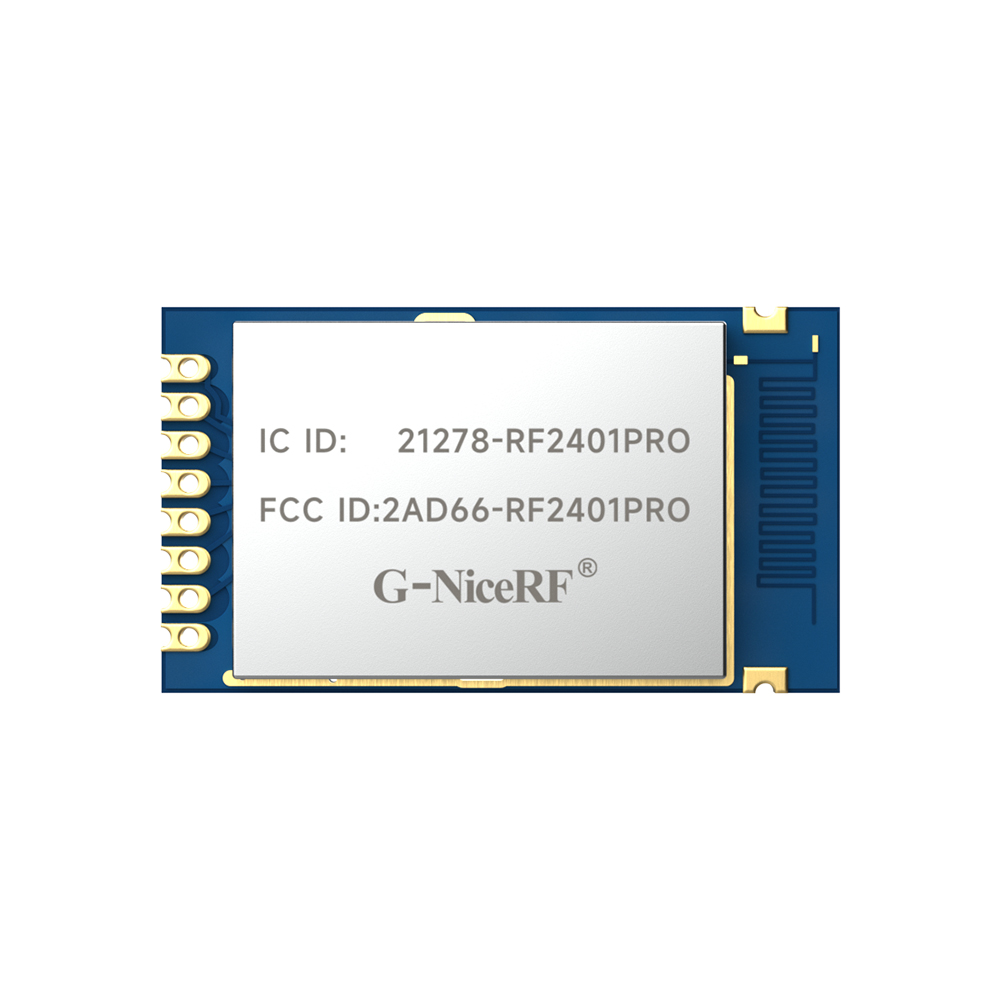

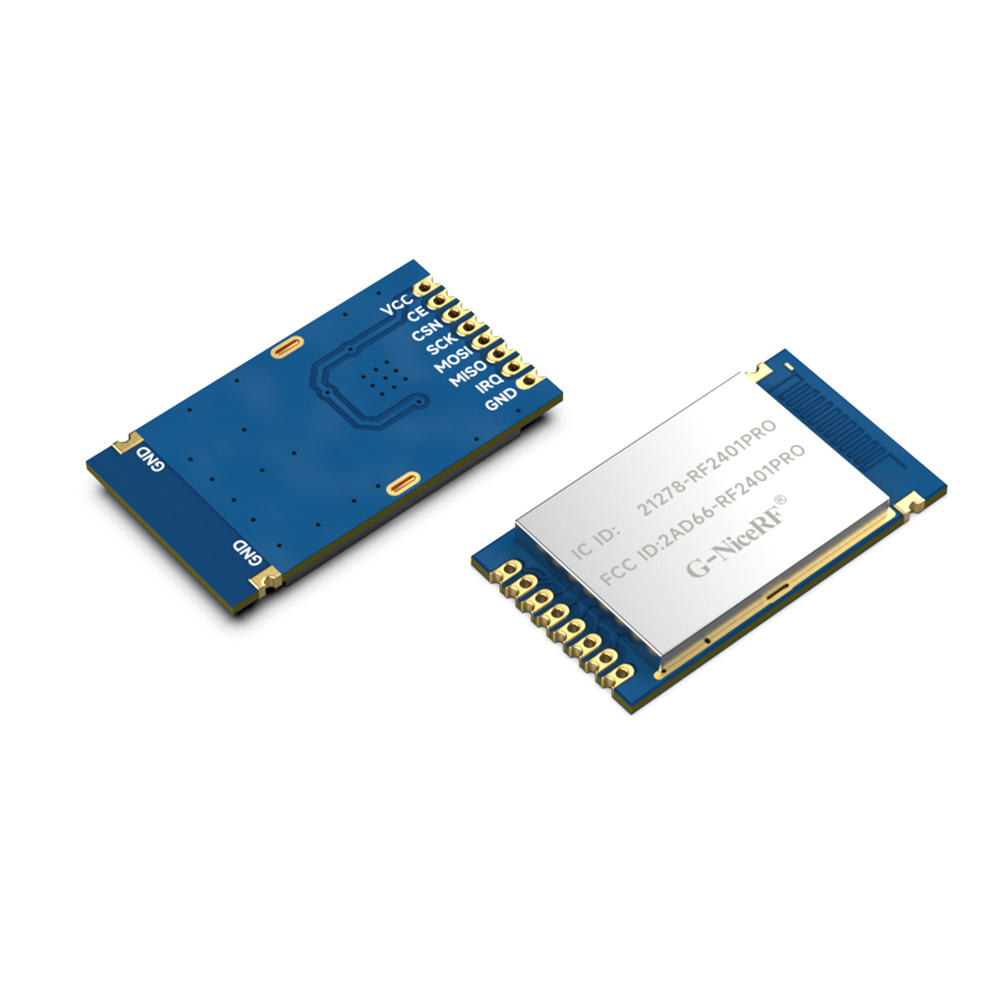

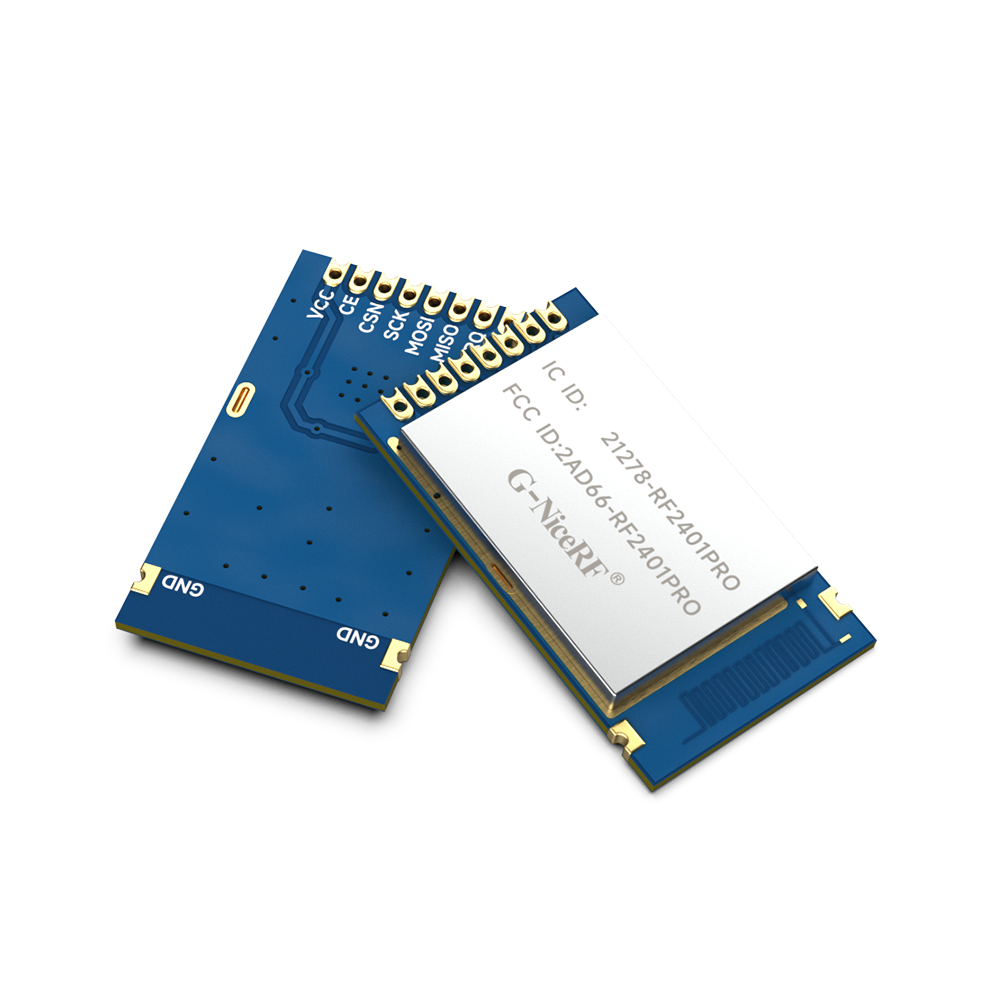

RF2401PRO：FCC ID、IC ID認證 nRF24L01+芯片 2.4G無線模塊

我司的RF2401PRO無線收發模塊采用的是NORDIC公司原裝進口的nRF24L01+器件，這是一款高集成的 2.4GHz 無線 ISM 頻段無線收發芯片。
RF2401PRO 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。
RF2401PRO 已經獲得了 CE 和 FCC 等多項認證，客戶在做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。
可以在此處檢查FCC ID：（FCC ID 2AD66-RF2401PRO）
https://www.fcc.gov/oet/ea/fccid

聯系我們

規格書&附件下載

產品規格書：RF2401PRO 2.4GHz IC& FCC認證無線收發模塊V2.0.pdf

封裝尺寸：RF2401PRO package.rar

示例代碼：RF2401F20 RF2401PRO demo code.rar

認證報告：FCC ID 2AD66-RF2401PRO.pdf

認證報告：IC Certification Letter SC16111101-NWT-005 (16071290C) FINAL.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

★以下參數為VCC= 3.3V測試所得

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.9	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		< 14		mA
發射電流		12		mA	@0dBm
體眠電流		<1		uA
射頻參數
頻率范圍	2400		2480	MHz
調制速率	250		2000	Kbps	GFSK
最大發射功率		0		dBm
接收靈敏度		-94		dBm	@data=250kbps

產品特點

工作頻率范圍：2400-2480 MHz
最大輸出功率：0dBm
靈敏度：-94dBm@250Kpbs
數據傳輸率：250Kbps,1Mbps,2Mbps
GFSK 調制,126 個通道
數據包通訊模式（收發 FiFo3-32 字節）
超低耗關機模式
支持跳頻功能
定時喚醒功能
內部集成穩壓器
工作電壓范圍：1.9-3.6 V
工作溫度范圍：-40~+85 °C

應用領域

無線遙控器
智能家居
玩具控制
輪胎氣壓監測
健康監測
標簽讀寫器

2.4G無線模塊RF2401PRO的典型應用電路

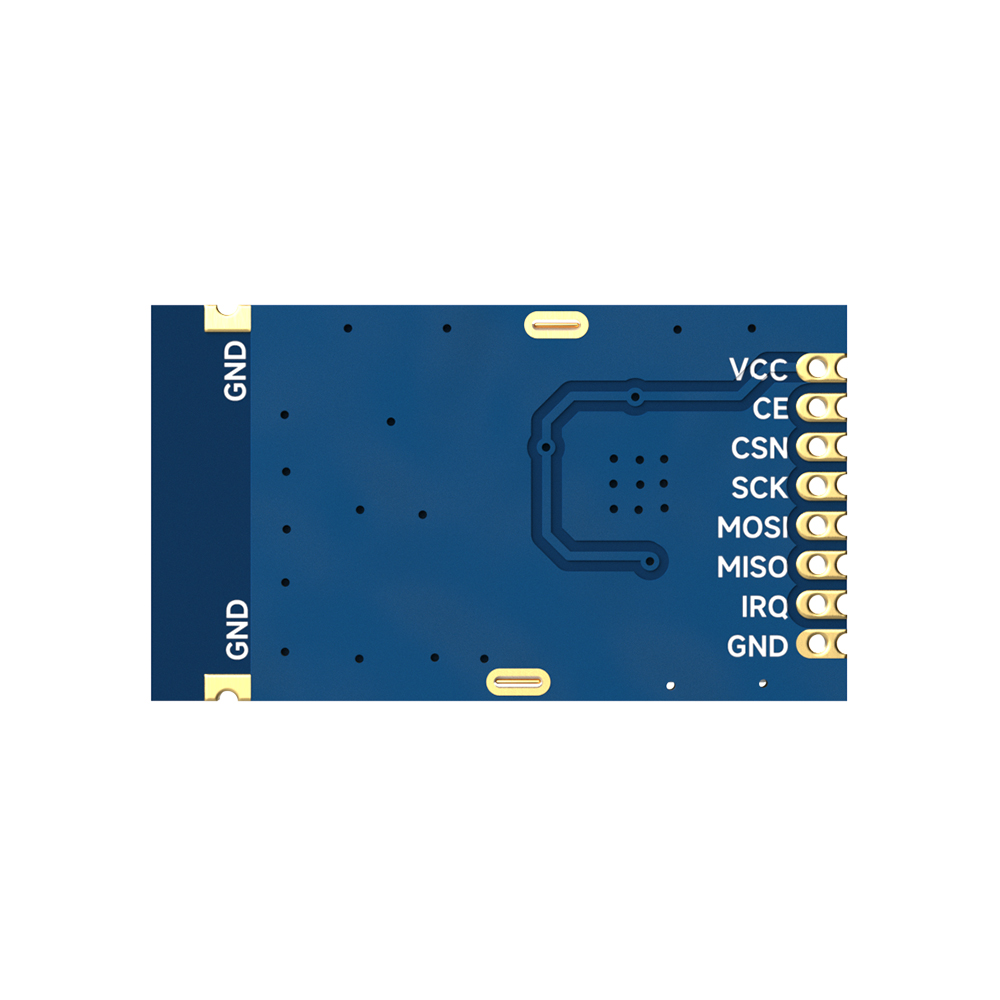

2.4G無線模塊RF2401PRO的引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極（1.9-3.6V）
2	CE	使能發射或接受的片選
3	CSN	SPI片選
4	SCK	SPI時鐘
5	MOSI	SPI從機數據輸入
6	MISO	SPI從機數據輸出
7	IRQ	可編程中斷腳，低有效
8、9、10	GND	接電源負極

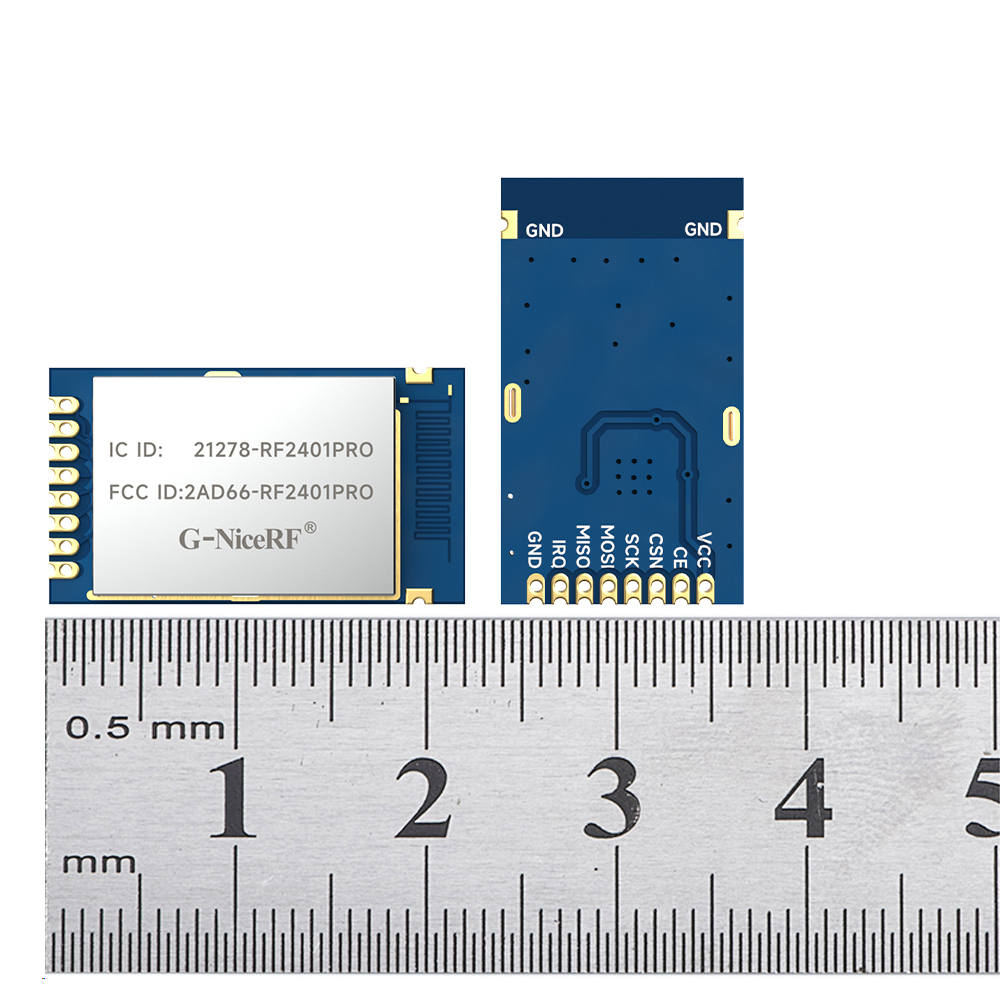

2.4G無線模塊RF2401PRO的機械尺寸

型號	認證	輸出功率	尺寸	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作溫度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高靈敏度無線模塊
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工業級晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	藍牙5.1，主從切換
BLE5201		6dBm	10.82*14.5	藍牙5.2，主從切換
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
