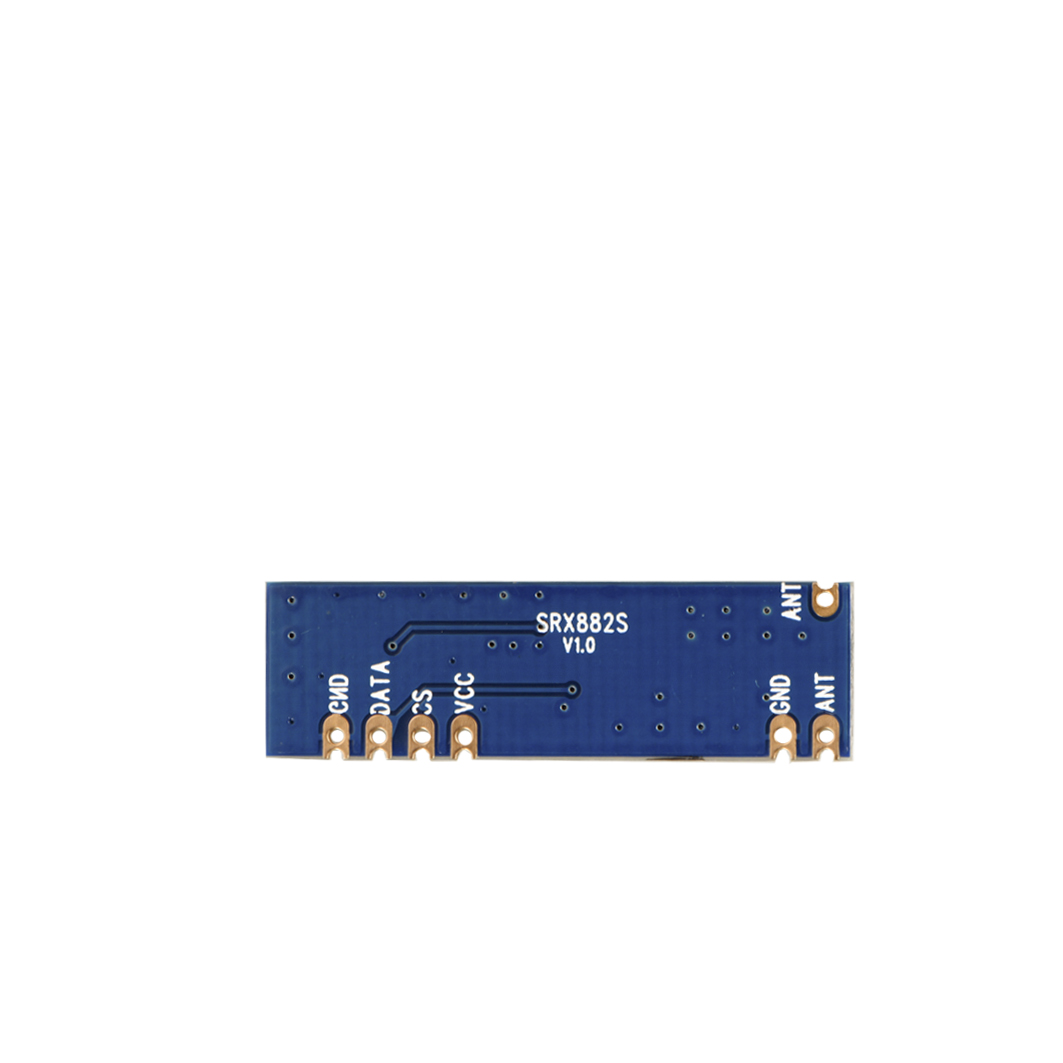

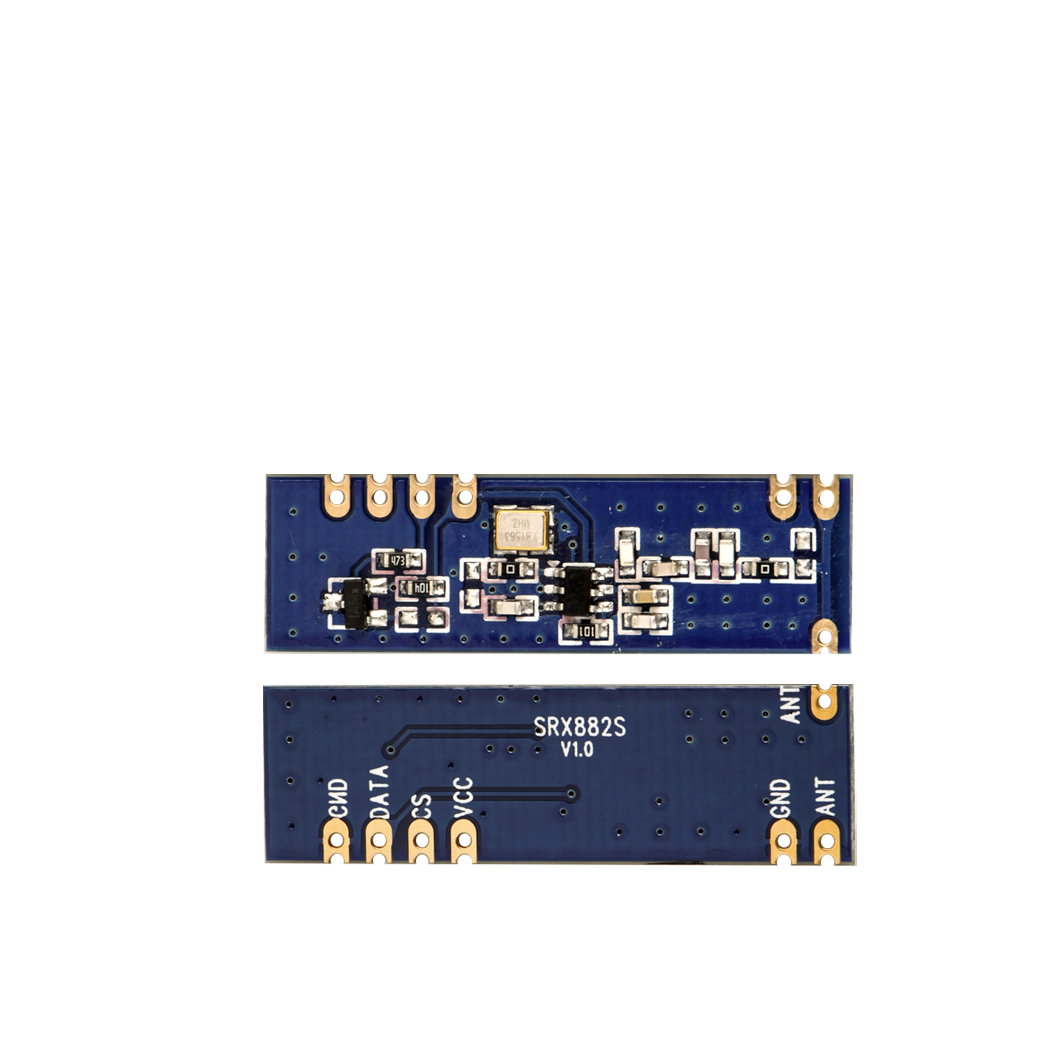

SRX882S：超外差接收模塊 315/433MHz 低功耗寬電壓高靈敏度

SRX882S是思為無線新推出的一款低功耗、寬電壓、高靈敏度超外差接收模塊，可搭配我司的STX系列ASK發射模塊使用。具有較高的穩定性、抗干擾性和高性價比，同時也有著超強的驅動力，可以通過ROHS、FCC、CE等各項認證。數據端口可以直接連接單片機，使無線產品的研發和生產更為方便快捷。
SRX882S嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：SRX882S 低功耗超外差接收模塊 V1.0.pdf

其它附件：ASK系列.rar

性能參數

特點&應用

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2.0	3	5.5	V
工作溫度范圍	-30		80	℃
接收啟動時間			3	ms
電流消耗
接收電流		<3		mA	@433 MHz
休眠電流		＜0.1		uA	@CS=0
射頻參數
頻率范圍	433.82	433.92	434.02	MHz	@433 MHz
頻率范圍	314.9	315	315.1	MHz	@315 MHz
靈敏度		-110		dBm	@1Kbps
傳輸速率	0.1		9.6	Kbps
接收帶寬		200		KHz

產品特點

頻率范圍：433/315 MHz（可定制頻率：300~440MHz）
超外差接收
低功耗休眠小于1uA
頻率穩定可靠
可過各種國際檢測標準
超強抗電源干擾
小體積低自身輻射
重量：2.0g

應用領域

遙控門
無線安防報警
無線工業控制
無線數據傳輸

超外差接收模塊SRX882S的引腳定義

腳位編號	引腳定義	描述
1	ANT	接50歐姆天線
2	GND	接電源地
3	VCC	接電源正極
4	CS	模塊使能腳，接高電平正常工作，接地休眠
5	DATA	數據輸出腳
6	GND	接電源地
7	ANT	接50歐姆天線

厚度：<2.2mm

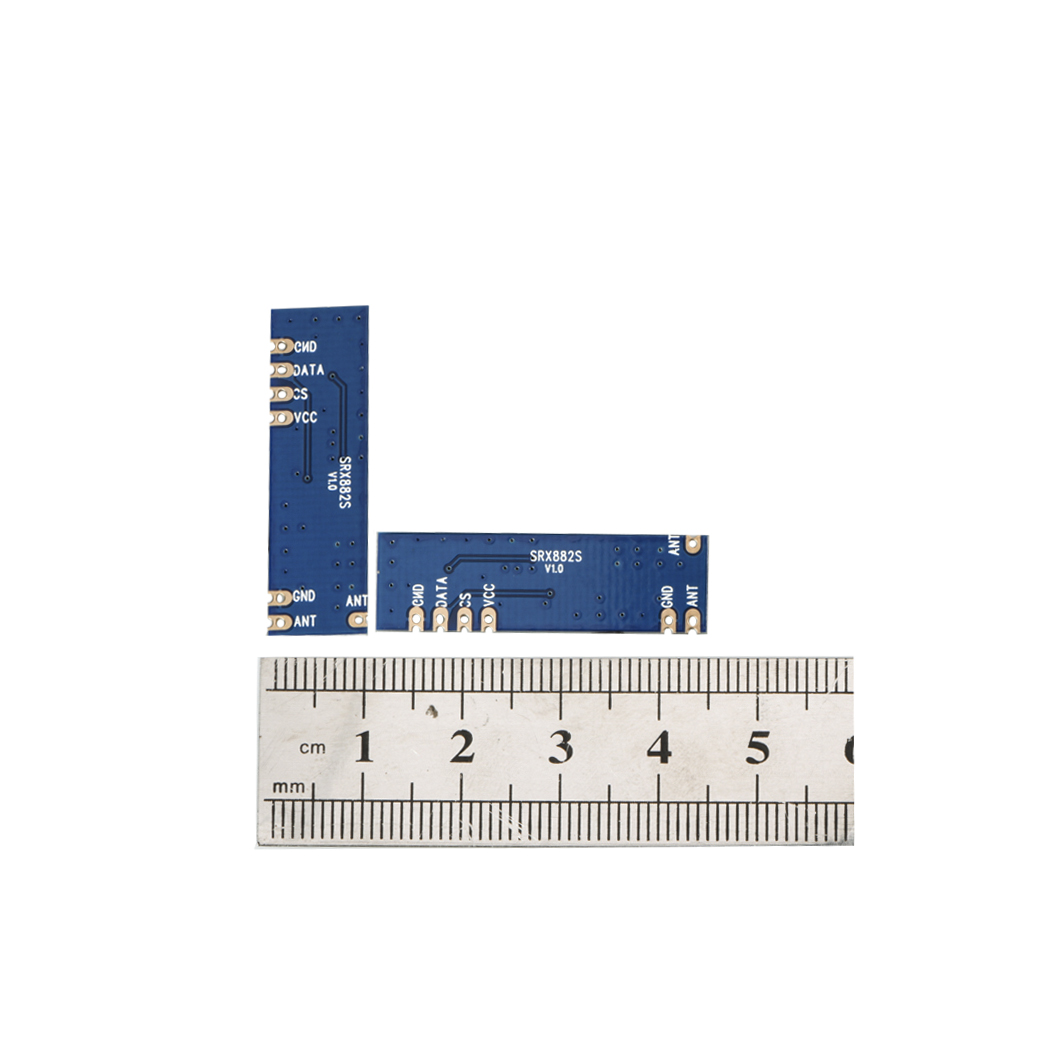

超外差接收模塊SRX882S的機械尺寸

型號	認證	輸出功率	靈敏度	頻率（MHz）	尺寸	工作電壓
STX883Pro	CE/FCC	10mW	/	433	14.12*14.67	1.2~5.0V
SRX883Pro	CE	/	-111dBm	433	13.9*12.8	2~5.5V
STX882Pro		100mW	/	315/433	12*15.2	1.2~6V
SRX882S		/	-110dBm	315/433	35*10.5	2~5.5V
STX882		100mW	/	315/433	12*15.2	1.2~6V
STX885		25mW	/	315/433	16.27*10.62	2.0~3.6V
SRX885		/	-115dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
SRX887		/	-107dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
