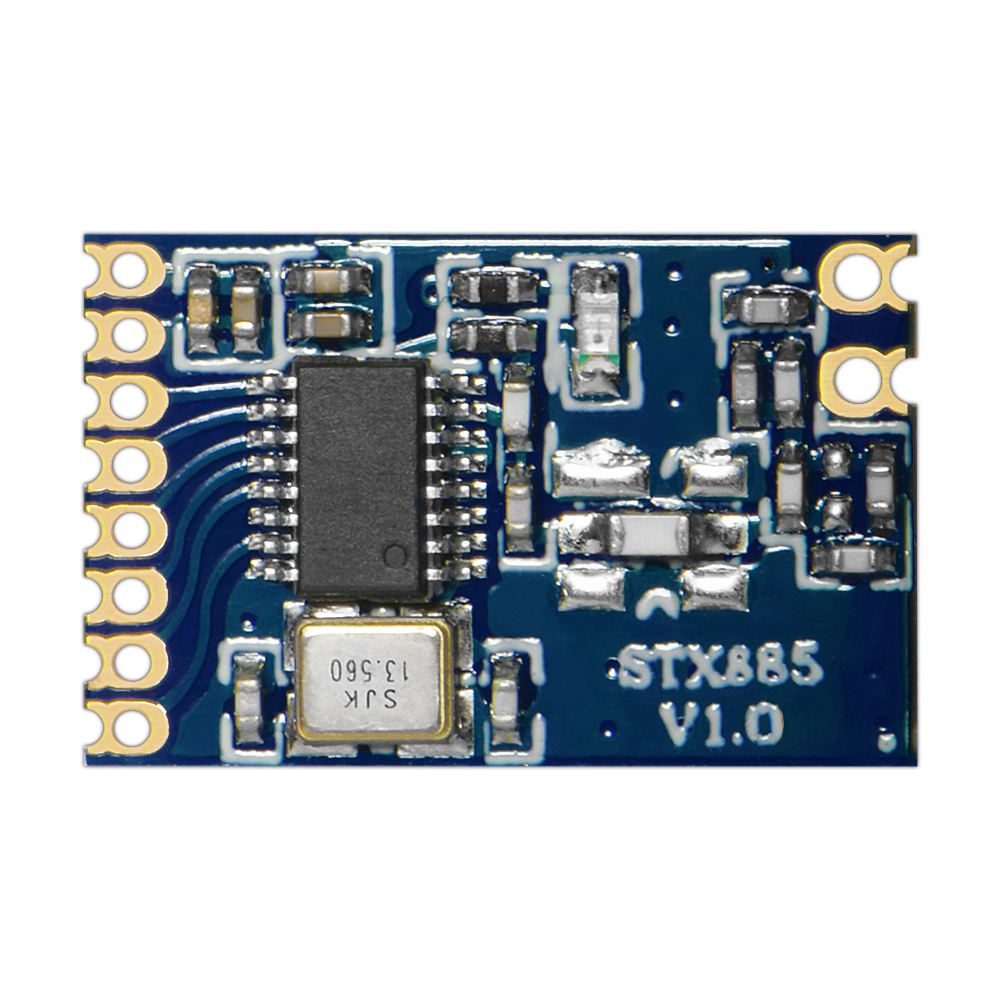

STX885：315/433MHz 帶編碼 ASK發射模塊

STX885是一款高集成的低成本帶編碼ASK發射模塊，內含ev1527數字編碼電路、高精度振蕩電路和功率放大器等。模塊的工作頻率有315MHz和433.92MHz兩種可選。它內部集成的高精度振蕩器為系統提供了精準的脈寬精度；二種編碼格式的設計降低了重碼率，并可產生多鍵復合碼以避免特殊按鍵的誤操作。STX885具有小尺寸、低諧波和穩定性高等特點，適用于各類無線遙控系統。
STX885 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：STX885 帶編碼ASK發射模塊V1.1.pdf

封裝尺寸：STX885 package.rar

其它附件：ASK系列.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2	3.0	3.6	V
工作溫度范圍	-20	25	70	℃
電流消耗
發射電流		25	30	mA	@3V,13dBm
休眠電流		<0.1		uA
射頻參數
頻率范圍	433.82	433.92	434.02	MHz	@433MHz
頻率范圍	314.9	315	315.1	MHz	@315MHz
發射功率		13	14	dBm	@3V

產品特點

工作頻率：433MHz或 315 MHz（二選一）
集成ev1527數字編碼電路，20 位內碼，具有 200 萬組編碼能力
具有休眠和快速喚醒功能，零待機功耗
可過各種國際檢測標準
OOK調制模式
超大功率遠距離，頻率可靠穩定，超強抗電源干擾

應用領域

遙控門
無線安防報警
無線工業控制
無線數據傳輸

ASK發射模塊STX885的典型應用電路

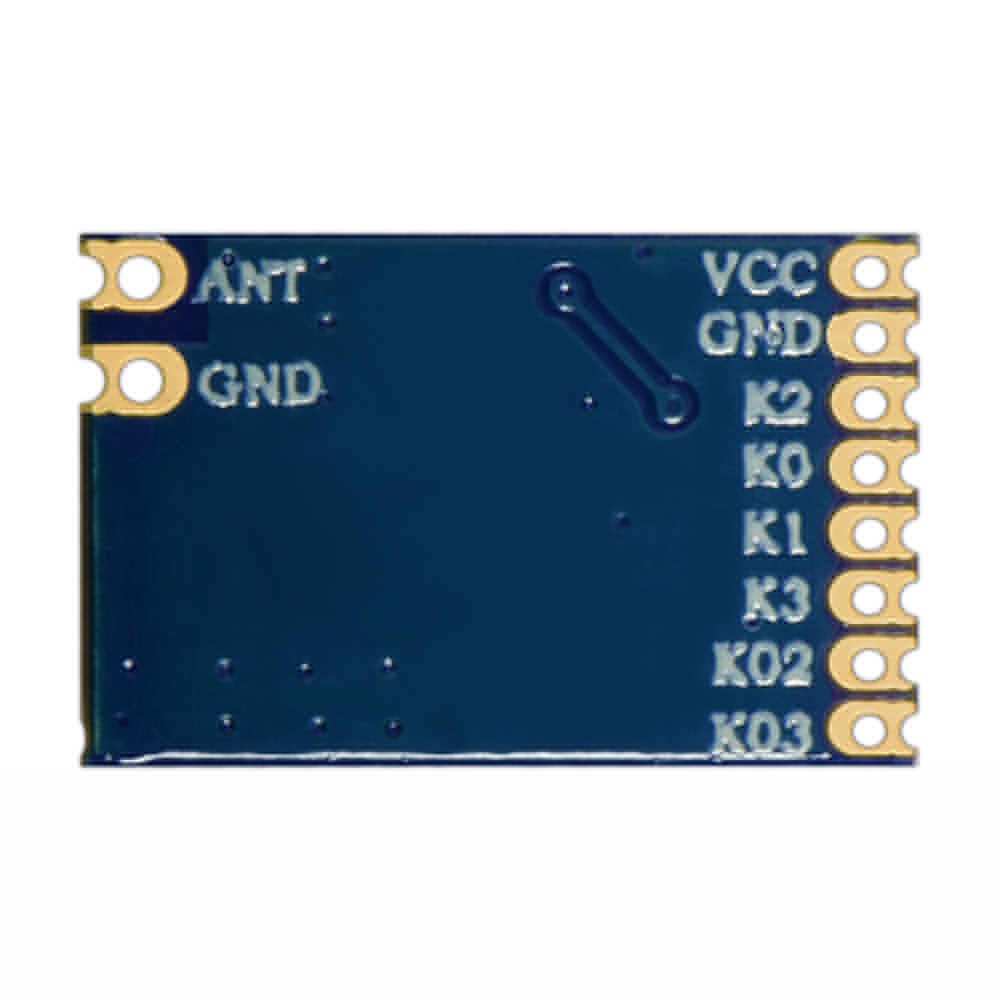

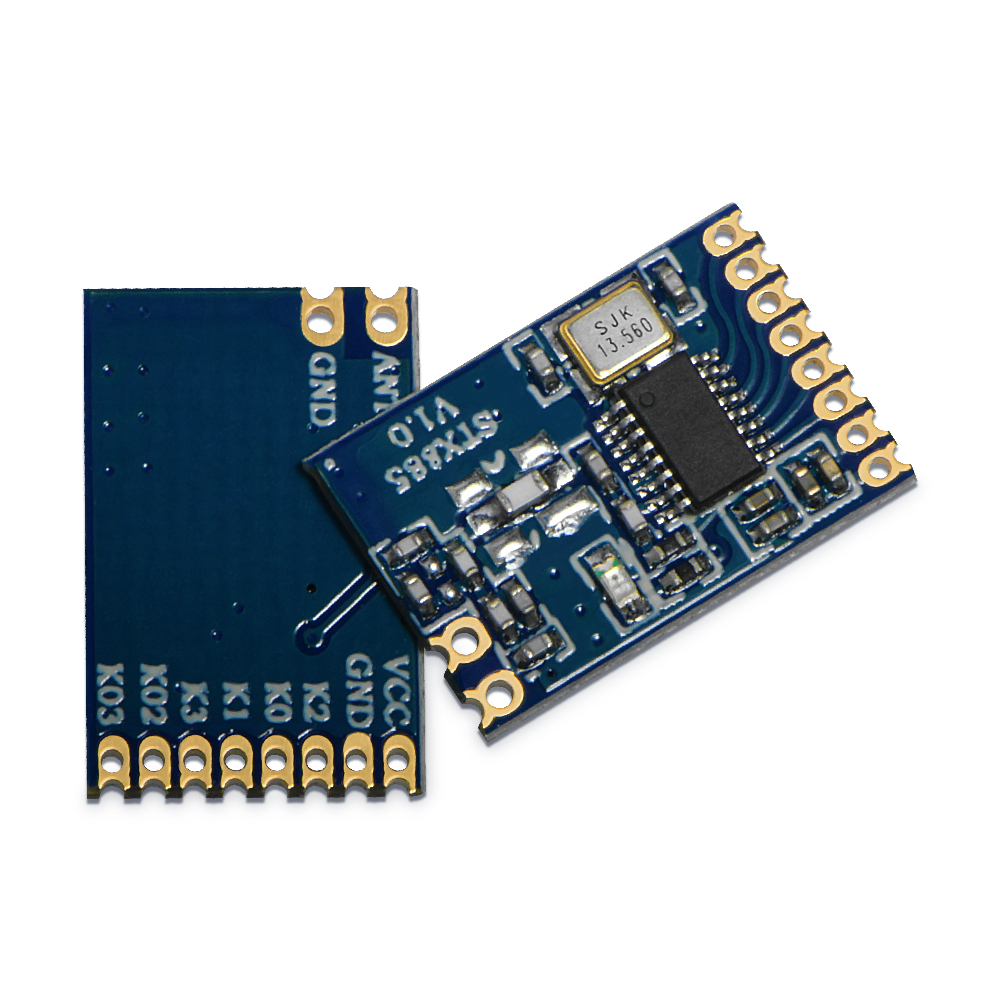

ASK發射模塊STX885的引腳定義

腳位編號	引腳定義	描述
1	VCC	電源正，范圍2.0V-3.6V
2、9	GND	接電源地
3	K2	按鍵輸入，內置下拉電阻，高電平發射
4	K0	按鍵輸入，內置下拉電阻，高電平發射
5	K1	按鍵輸入，內置下拉電阻，高電平發射
6	K3	按鍵輸入，內置下拉電阻，高電平發射
7	K02	按鍵輸入，內置下拉電阻，高電平發射
8	K03	按鍵輸入，內置下拉電阻，高電平發射
10	ANT	接50歐姆天線

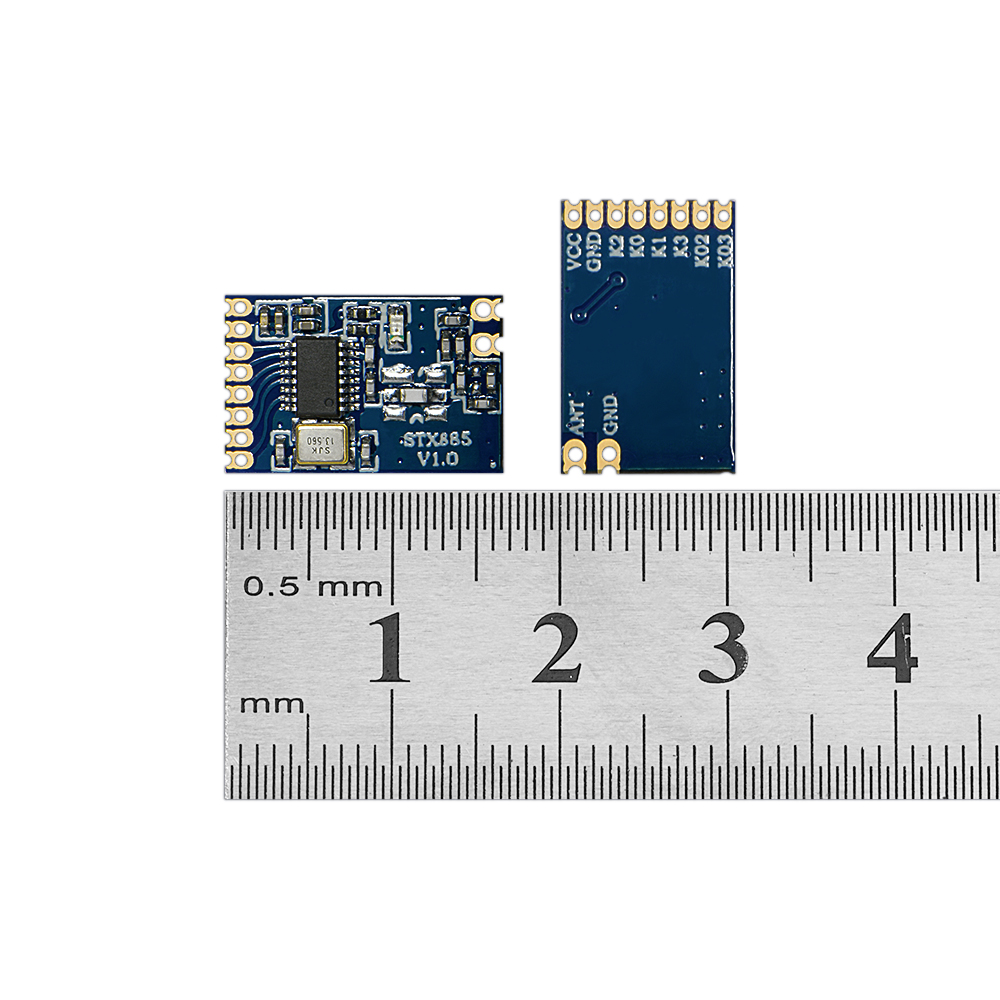

ASK發射模塊STX885的機械尺寸

型號	認證	輸出功率	靈敏度	頻率（MHz）	尺寸	工作電壓
STX883Pro	CE/FCC	10mW	/	433	14.12*14.67	1.2~5.0V
SRX883Pro	CE	/	-111dBm	433	13.9*12.8	2~5.5V
STX882Pro		100mW	/	315/433	12*15.2	1.2~6V
SRX882S		/	-110dBm	315/433	35*10.5	2~5.5V
STX882		100mW	/	315/433	12*15.2	1.2~6V
STX885		25mW	/	315/433	16.27*10.62	2.0~3.6V
SRX885		/	-115dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
SRX887		/	-107dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
