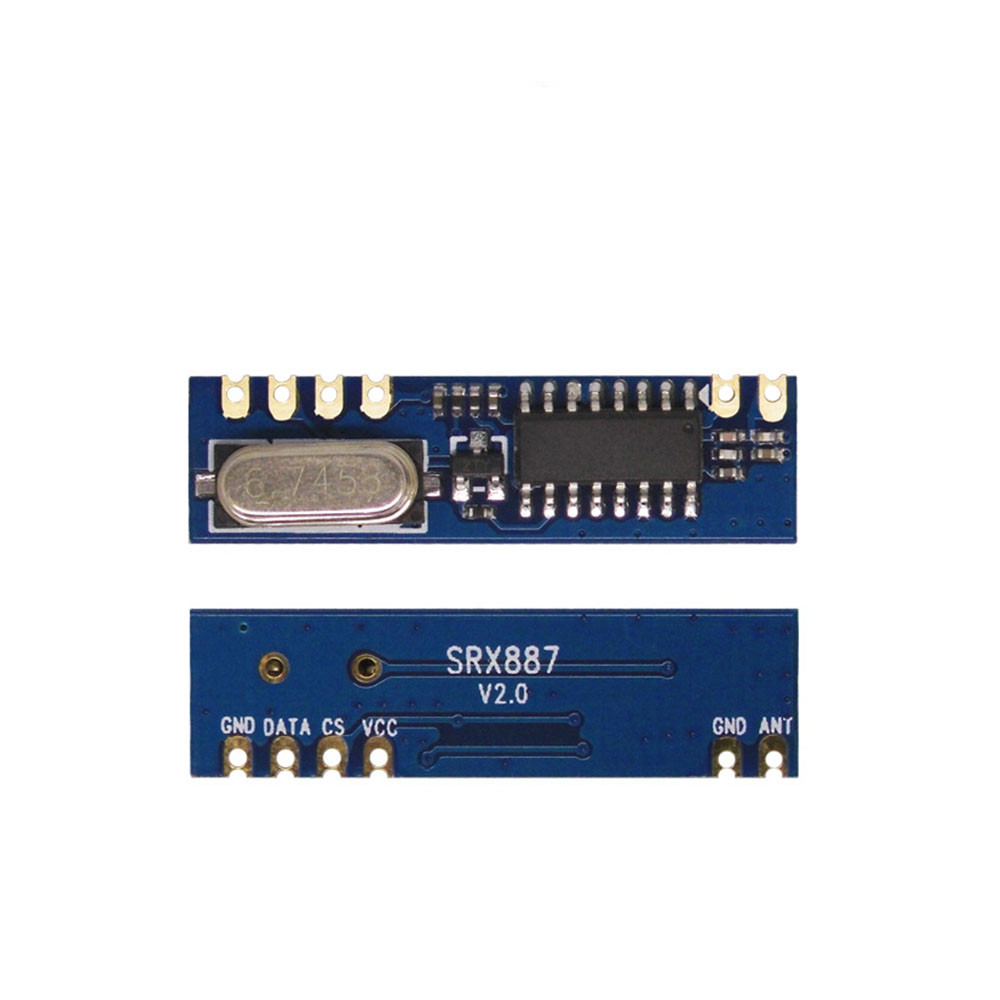

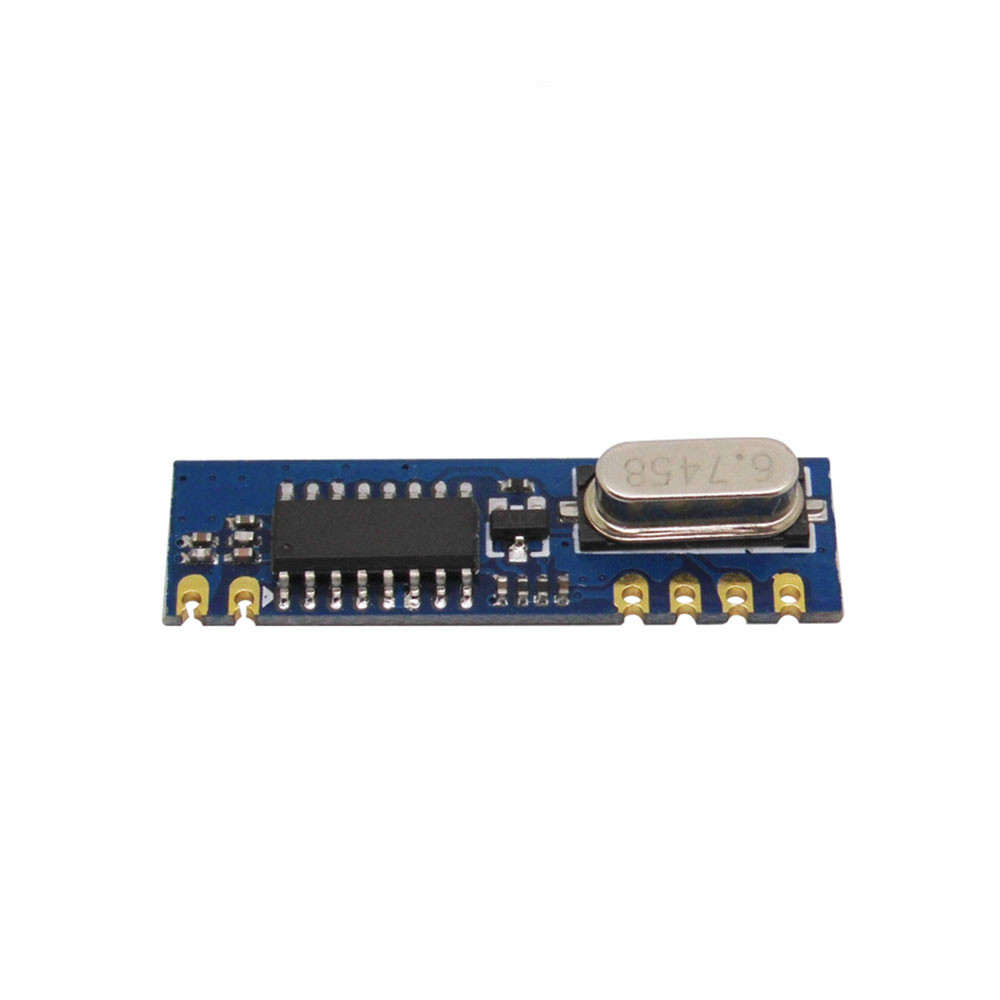

SRX887：微功耗強驅動力直連單片機 超外差接收模塊

SRX887是與ASK發射模塊配套的一款微功耗強驅動力的超外差接收模塊。具有較高的穩定性、抗干擾性，同時也有著超強的驅動力，可以通過ROHS、FCC、CE等各項認證。數據端口可以直接連接單片機，使無線產品的研發和生產更為方便快捷。
SRX887嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：低功耗超外差接收模塊SRX887 V3.0.pdf

其它附件：ASK系列.rar

性能參數

特點&應用

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	3.0	5	5.5	V
工作溫度范圍	-20		70	℃
接收開啟時間			20	ms	@315 MHz
接收開啟時間			9	ms	@433@Hz
電流消耗
工作電流		3.7	5	mA	@315 MHz
		5.0	6.0	mA	@433 MHz
		＜1		uA	@CS=1或懸空
射頻參數
頻率范圍	433.82	433.92	434.02	MHz	@433 MHz
頻率范圍	314.9	315	315.1	MHz	@315 MHz
靈敏度		-107	-110	dBm	@1.2Kbps
傳輸速率	0.1		9.6	Kbps
接收帶寬		200		KHz

產品特點

頻率范圍：433/ 315 MHz
超外差接收
低功耗休眠小于 1 uA
頻率穩定可靠
可過各種國際檢測標準
超強抗電源干擾
小體積低自身輻射
重量：2.0g

應用領域

遙控門
無線安防報警
無線工業控制
無線數據傳輸

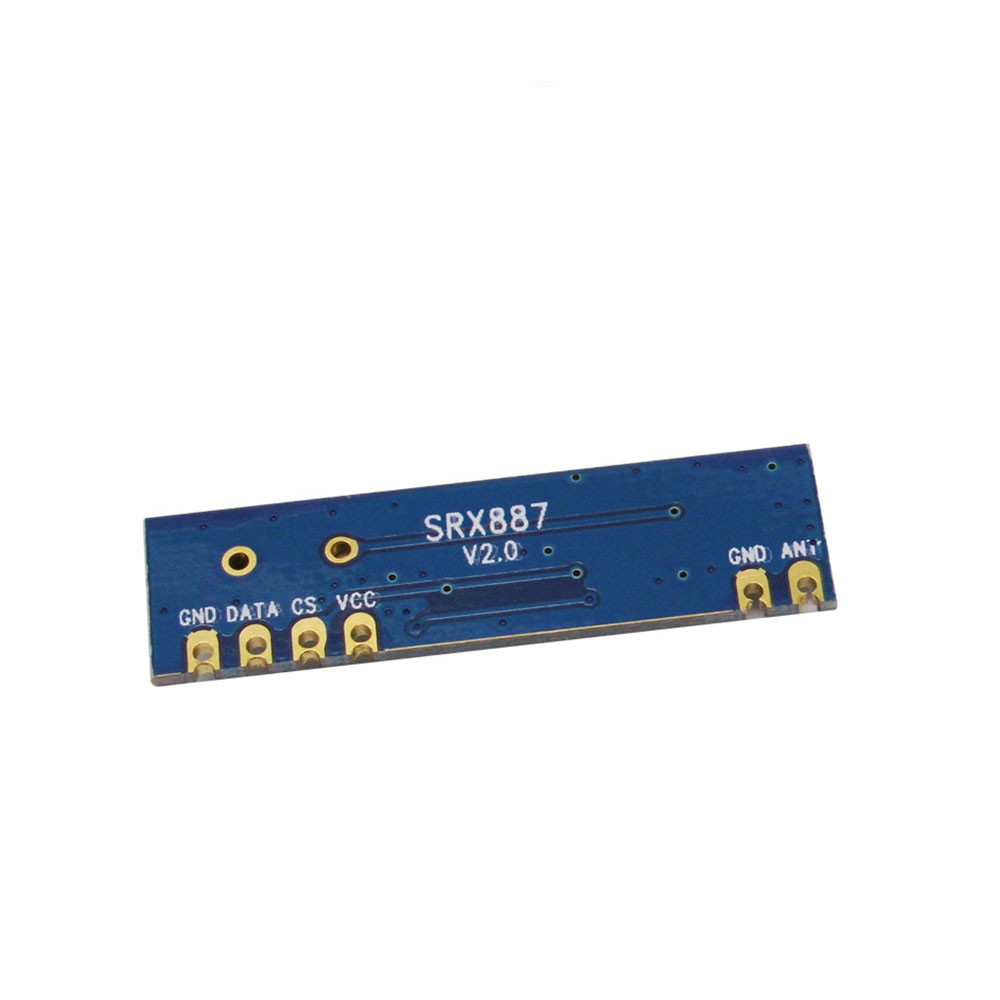

超外差接收模塊SRX887的引腳定義

腳位編號	引腳定義	描述
1	ANT	接50歐姆天線
2	GND	接電源地
3	VCC	接電源正極
4	CS	模塊使能，接低正常工作，懸空或接高為休眠模式
5	DATA	數據輸出腳
6	GND	接電源地

超外差接收模塊SRX887的機械尺寸

型號	認證	輸出功率	靈敏度	頻率（MHz）	尺寸	工作電壓
STX883Pro	CE/FCC	10mW	/	433	14.12*14.67	1.2~5.0V
SRX883Pro	CE	/	-111dBm	433	13.9*12.8	2~5.5V
STX882Pro		100mW	/	315/433	12*15.2	1.2~6V
SRX882S		/	-110dBm	315/433	35*10.5	2~5.5V
STX882		100mW	/	315/433	12*15.2	1.2~6V
STX885		25mW	/	315/433	16.27*10.62	2.0~3.6V
SRX885		/	-115dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
SRX887		/	-107dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
