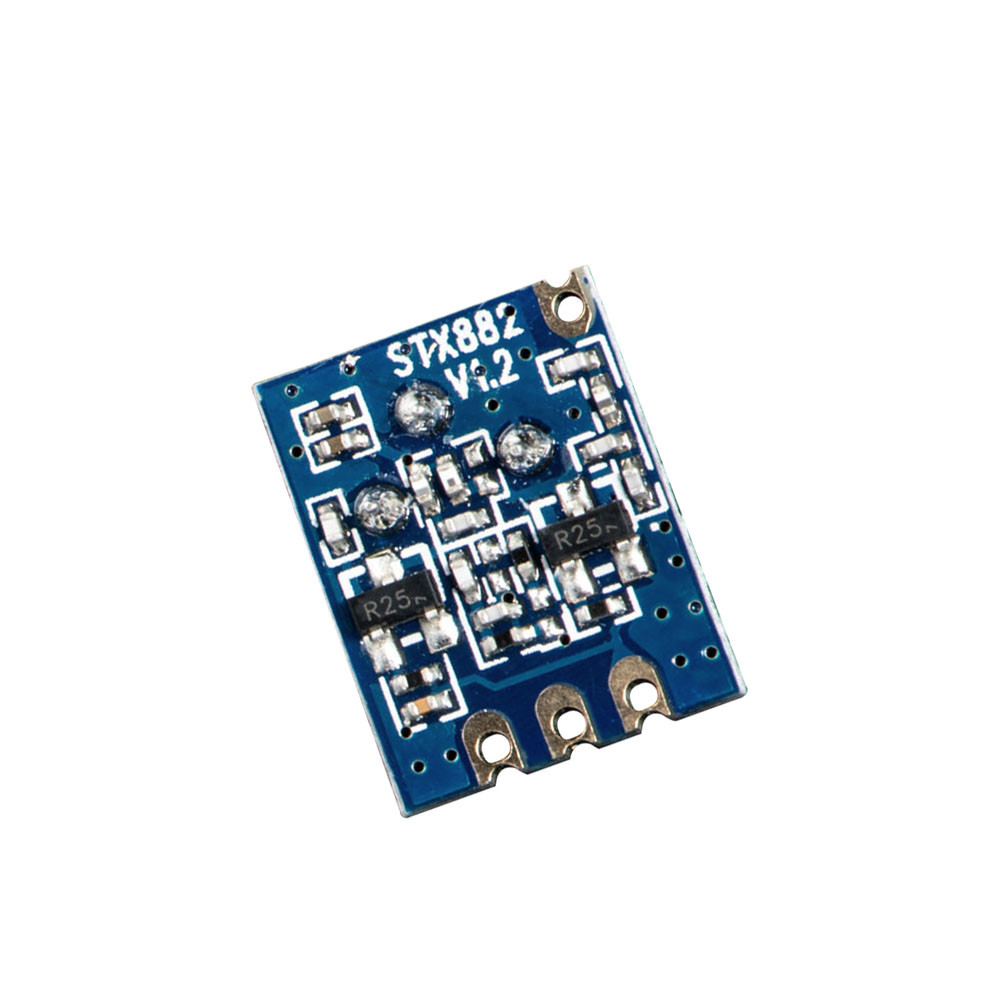

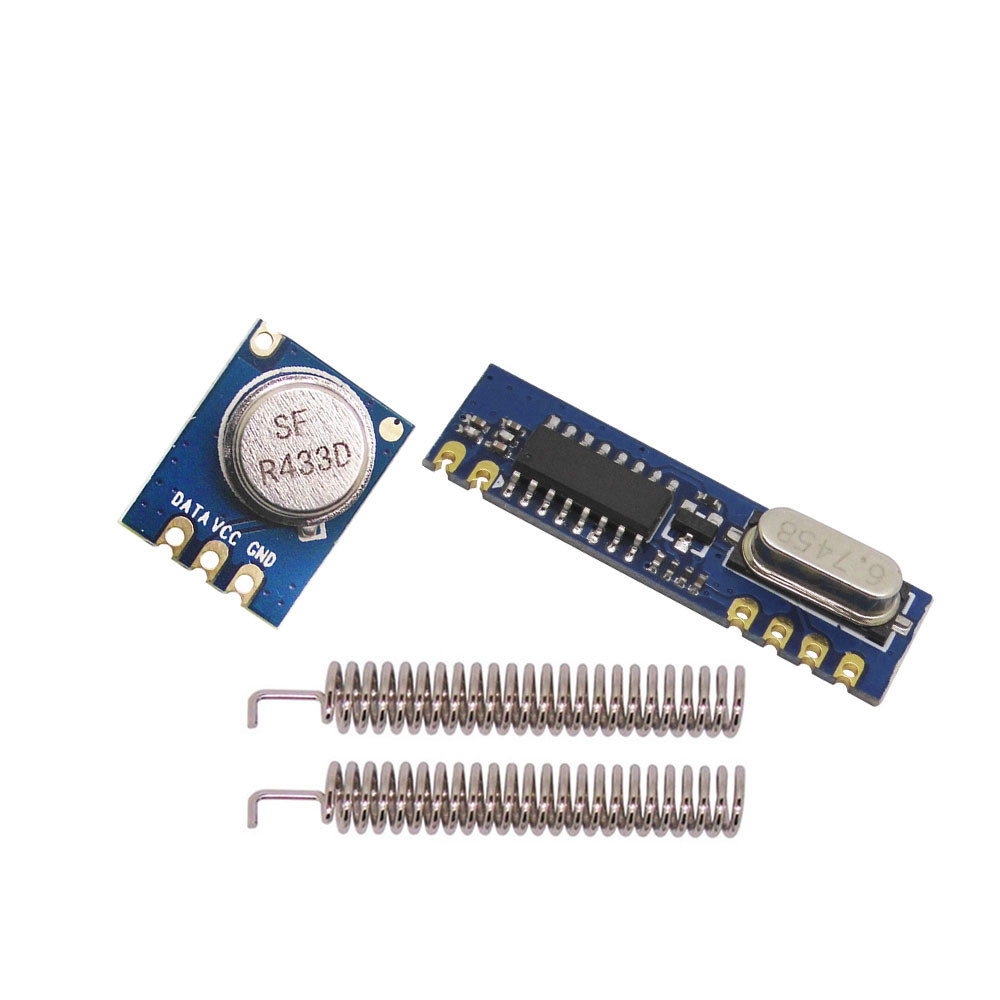

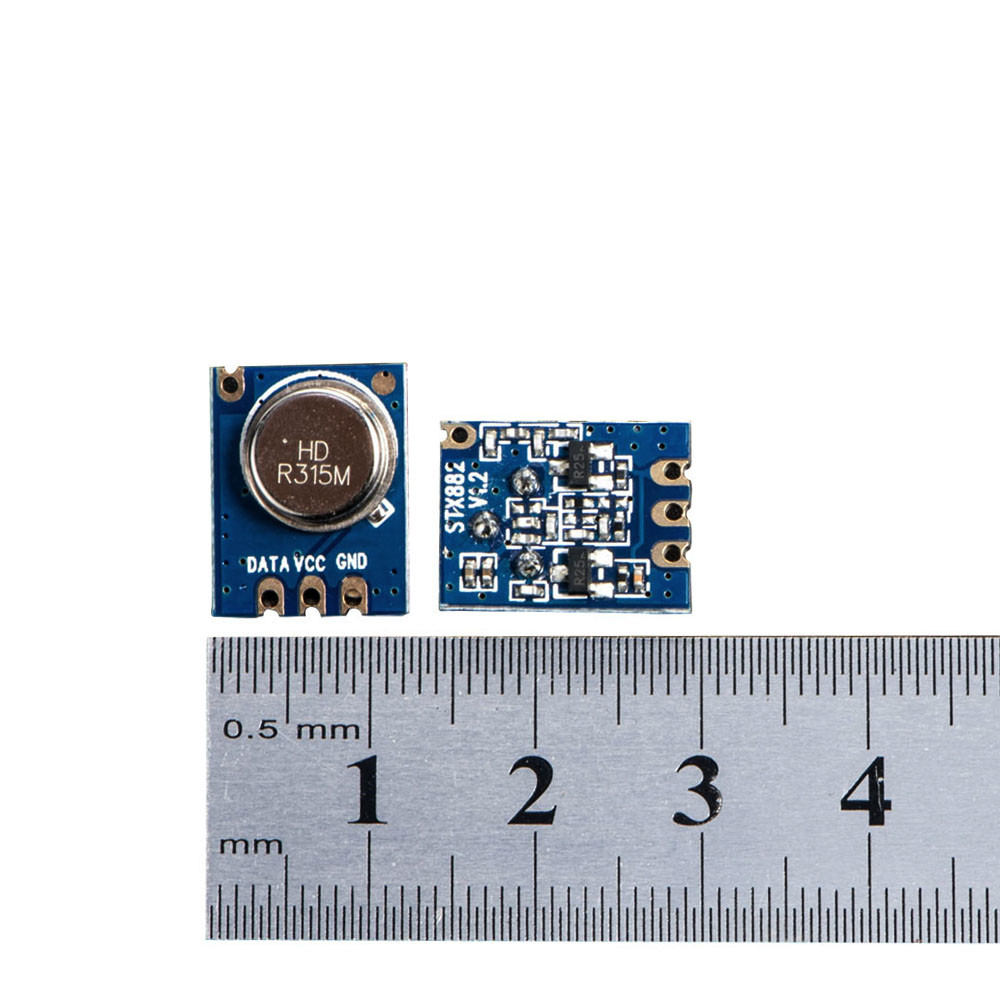

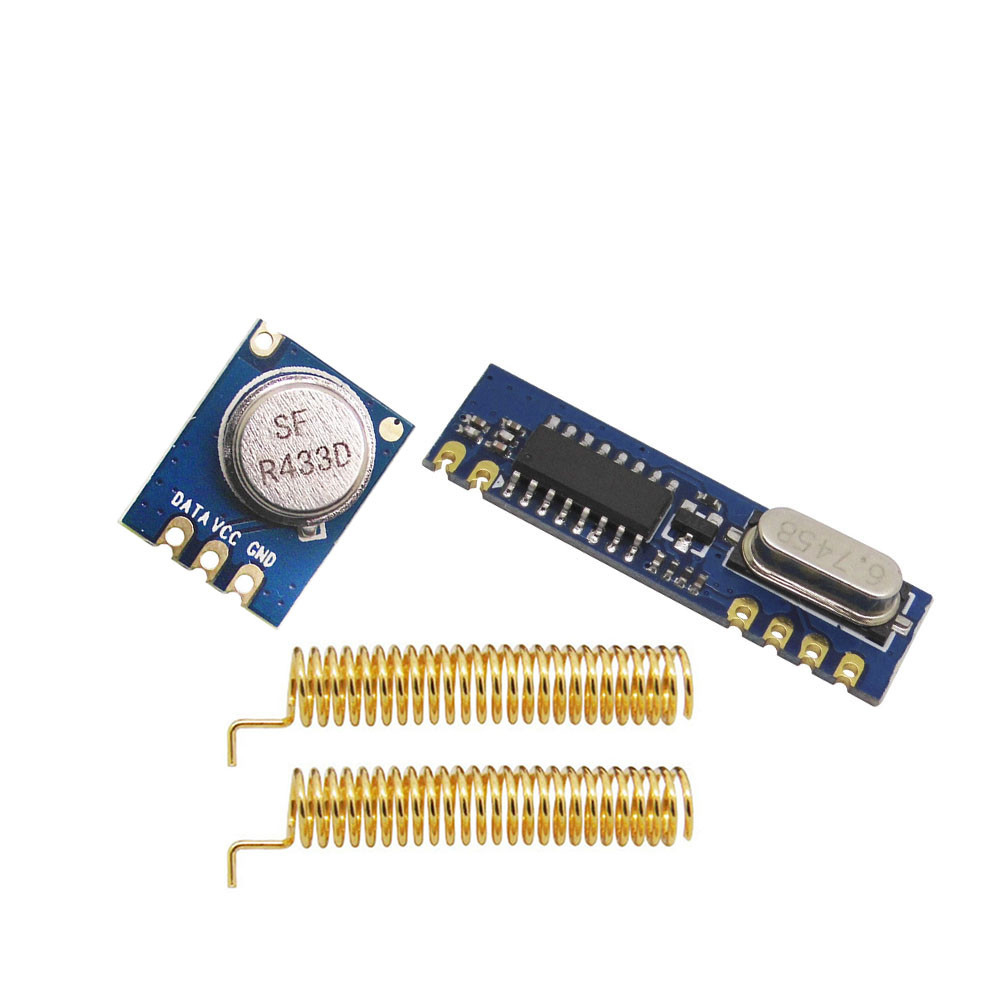

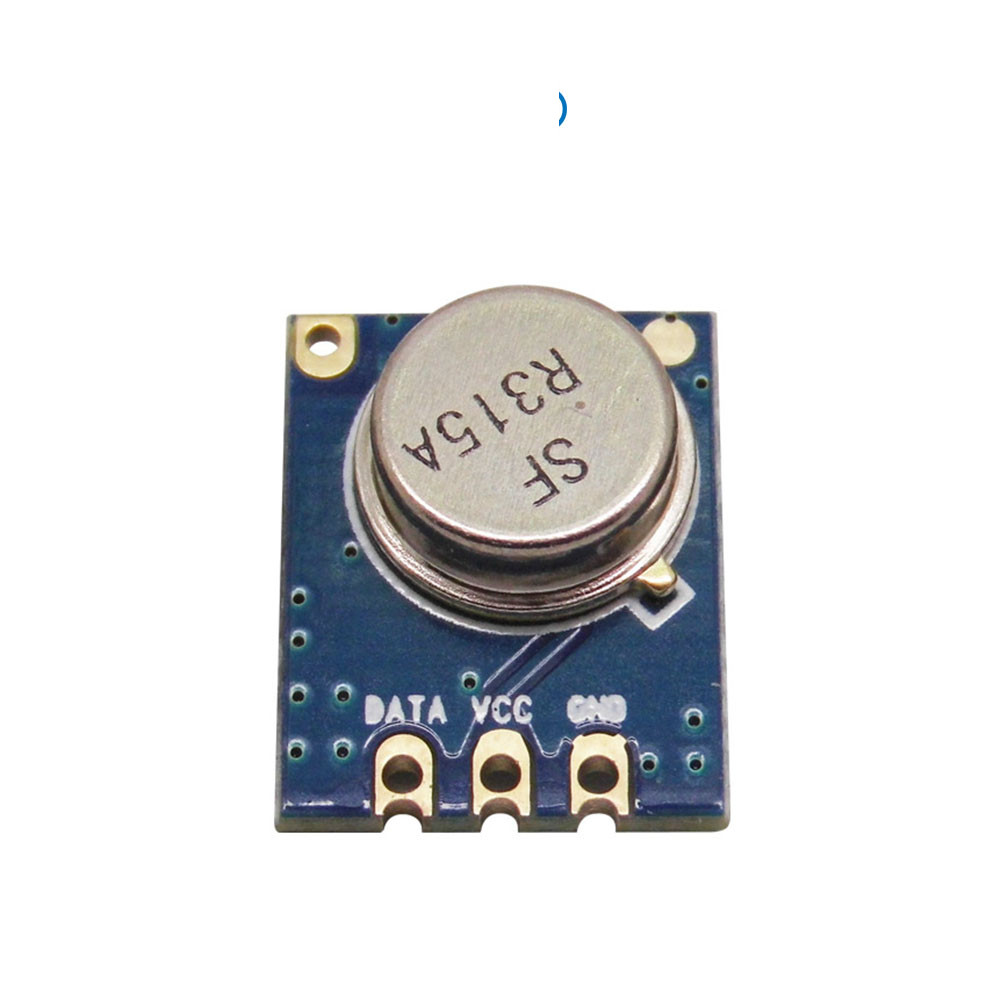

STX882：100mW 小尺寸低成本 ASK發射模塊

STX882是一款小尺寸、超大功率、低成本、低諧波的的ASK發射模塊。具有較高的穩定性和性價比，在3.6V時功率能達到50mW，在5V供電時功率高達100mW，是目前市面上同等電壓下發射功率最高的ASK發射模塊。模塊的數據端口可以直接連接單片機，使無線產品的研發和生產更為方便快捷。
STX882嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：STX882大功率ASK發射模塊 V2.0.pdf

封裝尺寸：STX882 STX882PRO package.rar

其它附件：ASK系列.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.2	3.0	6.0	V
工作溫度范圍	-20	25	70	℃
電流消耗
發射電流		34		mA	@3.3V,15dBm
休眠電流		≤0.01		uA	DATA為低電平時
射頻參數
頻率范圍	433.82	433.92	434.02	MHz	@433MHz
頻率范圍	314.9	315	315.1	MHz	@315MHz
發射功率	12	13	13.5	dBm	@2.4V
	14	15	15.5	dBm	@3V
	19.5	20	20.5	dBm	@5V
調制速率	0.1		9.6	Kbps

產品特點

頻率范圍：433/ 315 MHz
ASK調制模式
超大功率遠距離
頻率穩定可靠
可過各種國際檢測標準
超強抗電源干擾

應用領域

遙控門
無線安防報警
無線工業控制
無線數據傳輸

ASK發射模塊STX882的典型應用電路

ASK發射模塊STX882的引腳定義

腳位編號	引腳定義	描述
1	ANT	天線輸入
2	DATA	數據輸入
3	VCC	接電源正極
4	GND	接電源地

ASK發射模塊STX882的機械尺寸

型號	認證	輸出功率	靈敏度	頻率（MHz）	尺寸	工作電壓
STX883Pro	CE/FCC	10mW	/	433	14.12*14.67	1.2~5.0V
SRX883Pro	CE	/	-111dBm	433	13.9*12.8	2~5.5V
STX882Pro		100mW	/	315/433	12*15.2	1.2~6V
SRX882S		/	-110dBm	315/433	35*10.5	2~5.5V
STX882		100mW	/	315/433	12*15.2	1.2~6V
STX885		25mW	/	315/433	16.27*10.62	2.0~3.6V
SRX885		/	-115dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
SRX887		/	-107dBm	315/433	18.8814.9 33.19.1	2.8~5.5V 3~5.5V
