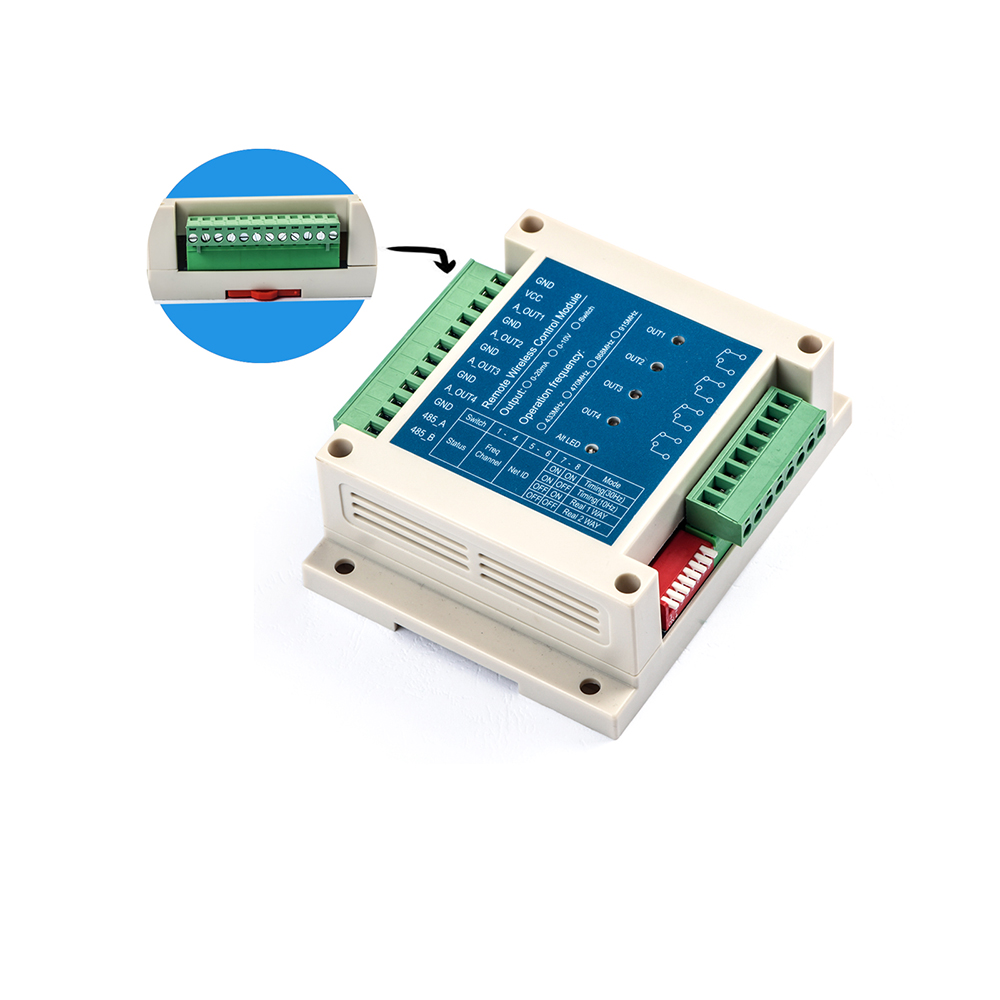

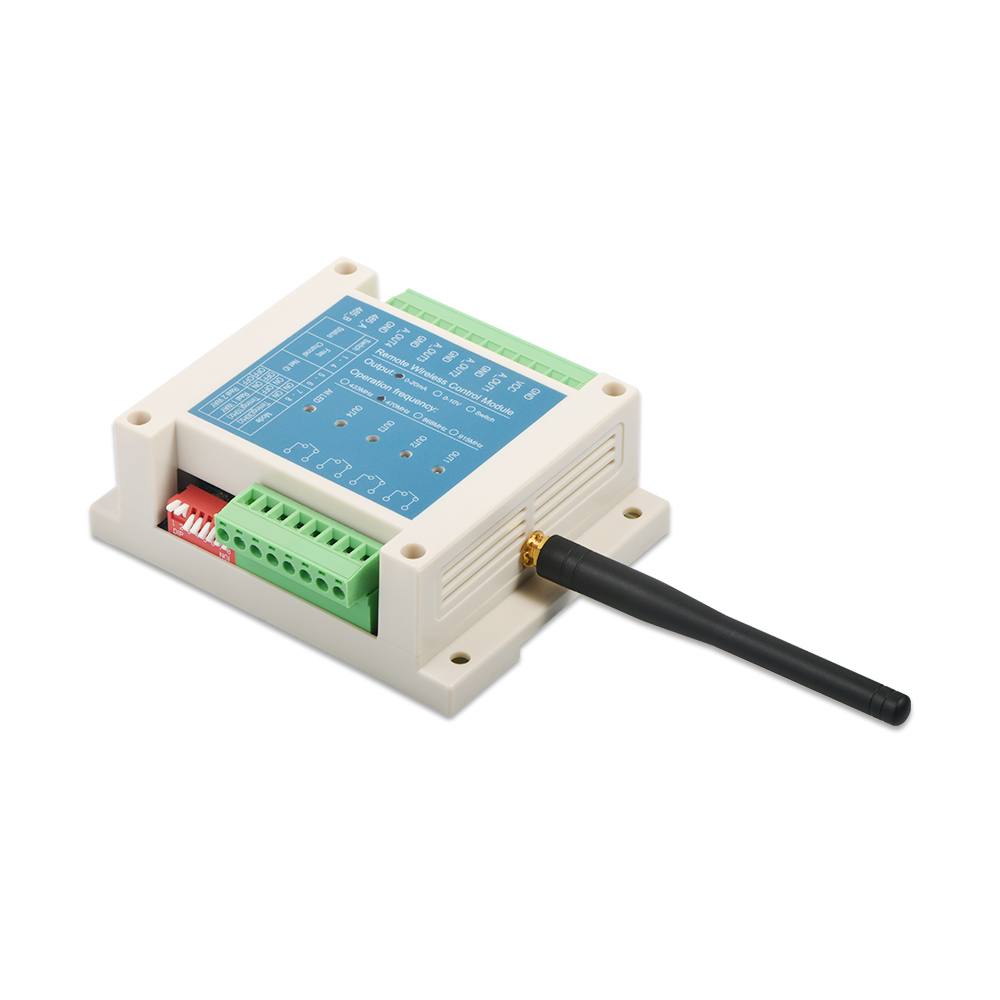

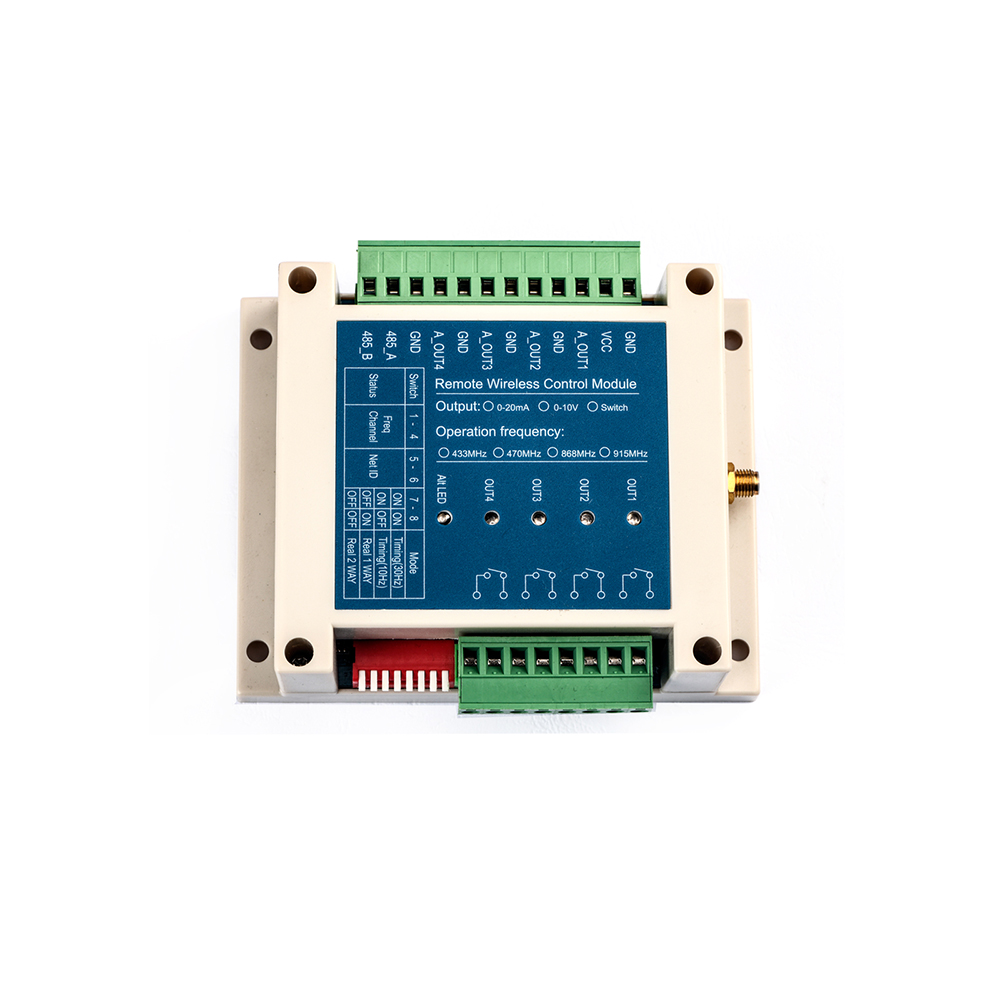

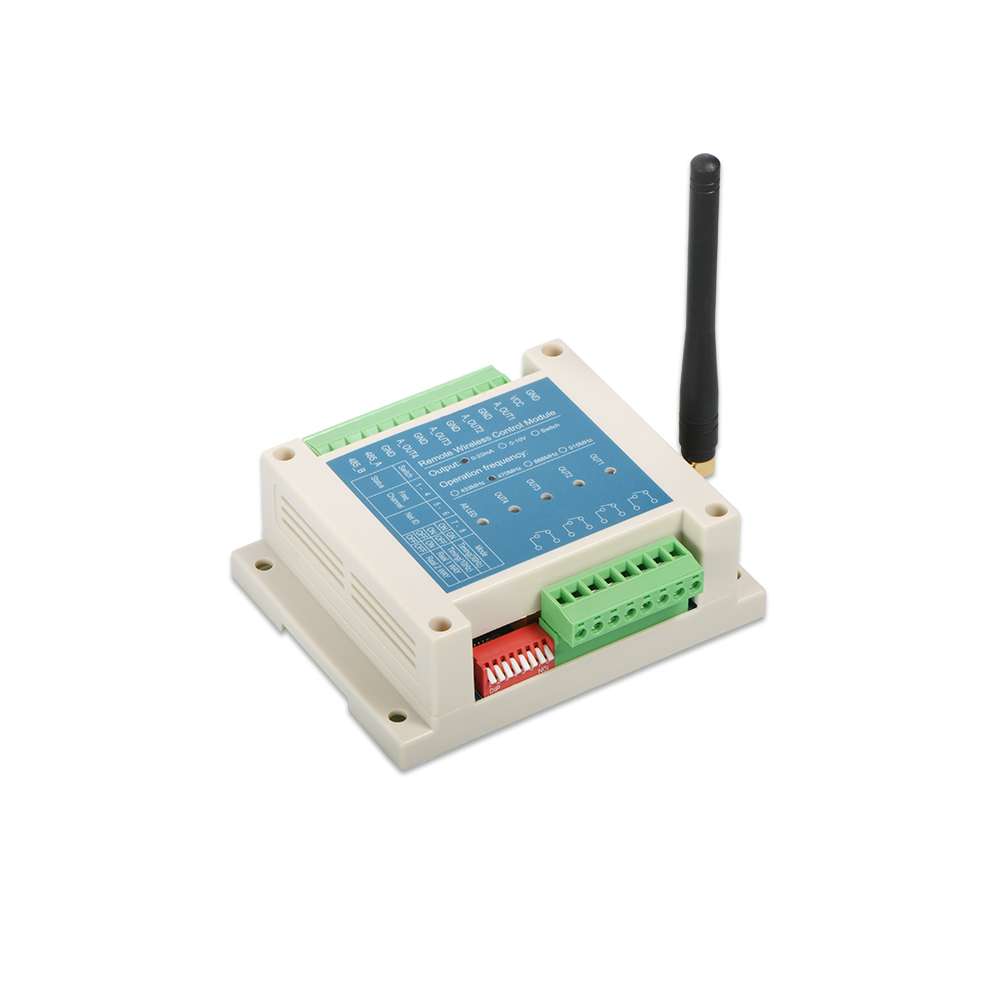

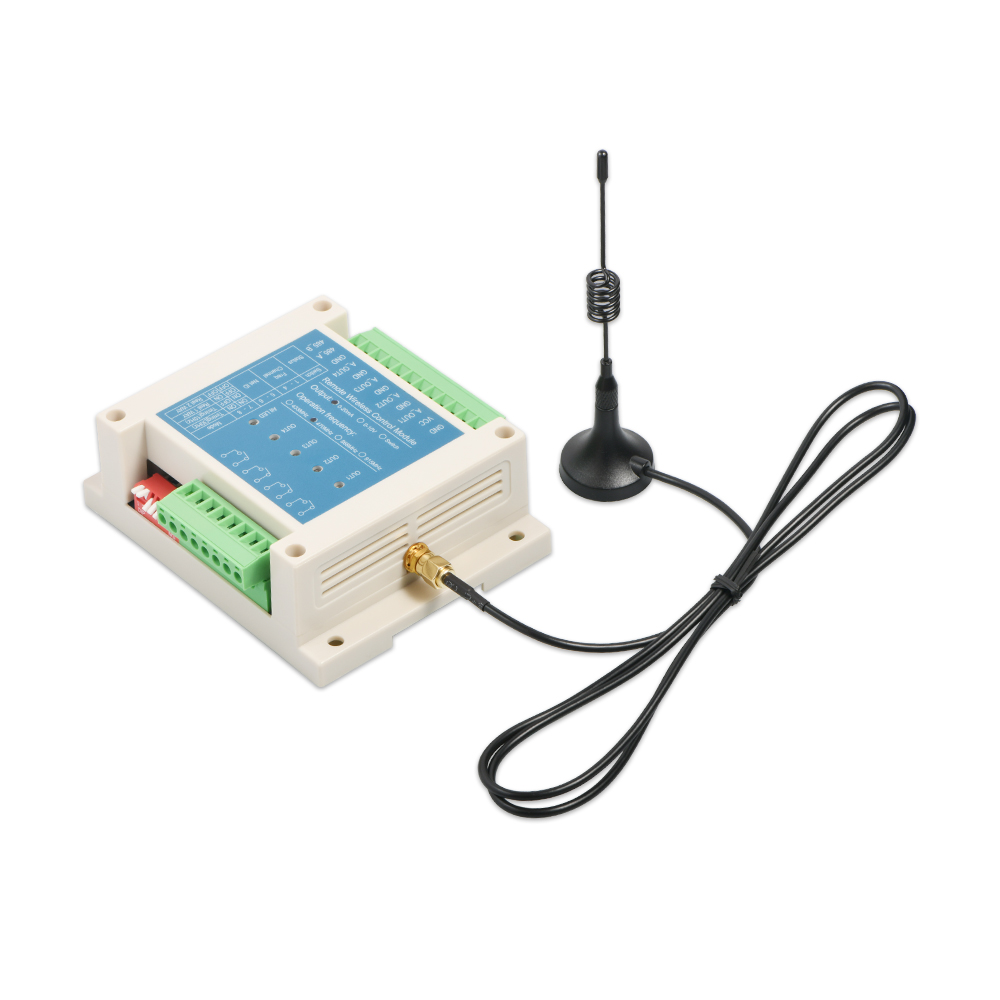

SK106：大功率1W LoRa擴頻工業級無線模擬量采集模塊

SK106 系列是我公司推出的一款采用 LoRa 調制的工業級遠程無線模擬量（4-20mA）及開關量控制組合模塊，分別為信號采集模塊 SK106-TX 及信號輸出模塊 SK106-RX。該款模塊需組合使用，SK106-TX 提供了四路數字信號輸入、四路電流模擬量（4-20mA）輸入接口；SK106-RX提供四路開關控制接口、四路電流模擬量（4-20mA）輸出接口，具有接口簡單、工作可靠等特點。用戶還可以結合友好的 PC 界面通過串口配置修改模塊內部的相關參數。模塊上的撥碼開關可以更換模塊的工作頻率（16 組可選）、工作模式、通訊組 ID 等，使用靈活方便。該款模塊可將有線環境替代成無線的控制，從而大大降低了人工布線的成本。
SK106 系列嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：SK106 1W 工業級遠距離模擬量采集模塊V1.5.pdf

PC軟件：SK106 Neutral configuration software.rar

其它附件：NiceRF-SK106.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

注：以下參數為12V供電，室溫25℃測試所得。

下表為SK106-TX模塊的電氣參數：

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	10	12	30	V
工作溫度范圍	-40	25	85	℃
電流消耗
接收電流		< 50		mA
發射電流		< 350		mA
射頻參數
發射功率	> 30	31	32	dBm	@433MHz，490MHz
發射功率		27		dBm	@868MHz，915MHz
接收靈敏度		< -132		dBm

下表為SK106-RX模塊的電氣參數：

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	10	12	30	V
工作溫度范圍	-40	25	85	℃
電流消耗
接收電流		< 40		mA
發射電流		< 300		mA
射頻參數
發射功率	> 30	31	32	dBm	@433MHz，490MHz
發射功率		27		dBm	@868MHz，915MHz
接收靈敏度		< -132		dBm

產品特點

空曠傳輸距離可達 5000 米
16 個信道可選
LoRa 擴頻調制模式
即時／定時工作模式選擇
485 接口配置模塊參數
輸入 0～20mA
開關及 4-20mA 組合控制
靈敏度：-132 dBm
最大輸出功率：1.5W
工作電壓 10～30 V
工作溫度范圍：-40 ～ +85 ℃
重量：143g

應用領域

工業現場傳感器、變送器信號采集
自動化數據采集系統
樓宇自動化、安防、機房設備無線監控、門禁系統
交通、石油鉆井、報警，同時也可廣泛適用于位移、轉速、溫度、壓力、流量、水位的實時監測

模擬量采集模塊SK106的典型應用電路


SK106-TX	SK106-RX

腳位序號	引腳定義		描述
	SK106-TX	SK106-RX	SK106-TX	SK106-RX
1	GND	GND	接電源負極
2	VCC	VCC	接電源正極
3	IN1	A_OUT1	第一路開關量輸入，短接有效	第一路模擬量輸出
4	GND	GND
5	IN2	A_OUT2	第一路開關量輸入，短接有效	第二路模擬量輸出
6	GND	GND
7	IN3	A_OUT3	第一路開關量輸入，短接有效	第三路模擬量輸出
8	GND	GND
9	IN4	A_OUT4	第一路開關量輸入，短接有效	第四路模擬量輸出
10	GND	GND
11	485_A	485_A	485接口A
12	485_B	485_B	485接口B
13	GND	OUT1	第一路模擬量輸入	第一路繼電器控制輸出
14	A_IN1
15	GND	OUT2	第二路模擬量輸入	第二路繼電器控制輸出
16	A_IN2
17	GND	OUT3	第三路模擬量輸入	第三路繼電器控制輸出
18	A_IN3
19	GND	OUT4	第四路模擬量輸入	第四路繼電器控制輸出
20	A_IN4

模擬量采集模塊SK106的機械尺寸

型號	接口	通道數	通訊模式	發射功率	尺寸
SK509	I/O	四路	雙向	5W	90*115
SK200Pro-100mW	I/O,UART	單路	單向	100mW	49.5*32.2
SK200Pro-1W	I/O,UART	單路	單向	1W	61.5*59
SK200Pro-2W	I/O,UART	單路	單向	2W	45*55
SK200Pro-5W	I/O,UART	單路	單向	5W	90*104
SK200PRO-U-100mW	UART	單路	單向	100mW	49.5*32.2
SK200PRO-U-1W	UART	單路	單向	1W	61.5*59
SK200PRO-U-2W	UART	單路	單向	2W	55*45
SK200PRO-U-5W	UART	單路	單向	5W	90*104
SK108H	I/O	四路	雙向	1W	90*115
SK108U	I/O,UART	四路	單向	100mＷ~5W	90*115
SK109	I/O	四路	雙向	1.5W	90*115
SK106	4-20mA	四路	單向	1.5W	90*115
SK100	I/O,UART	單路	單向	100mＷ~5W	90*115
