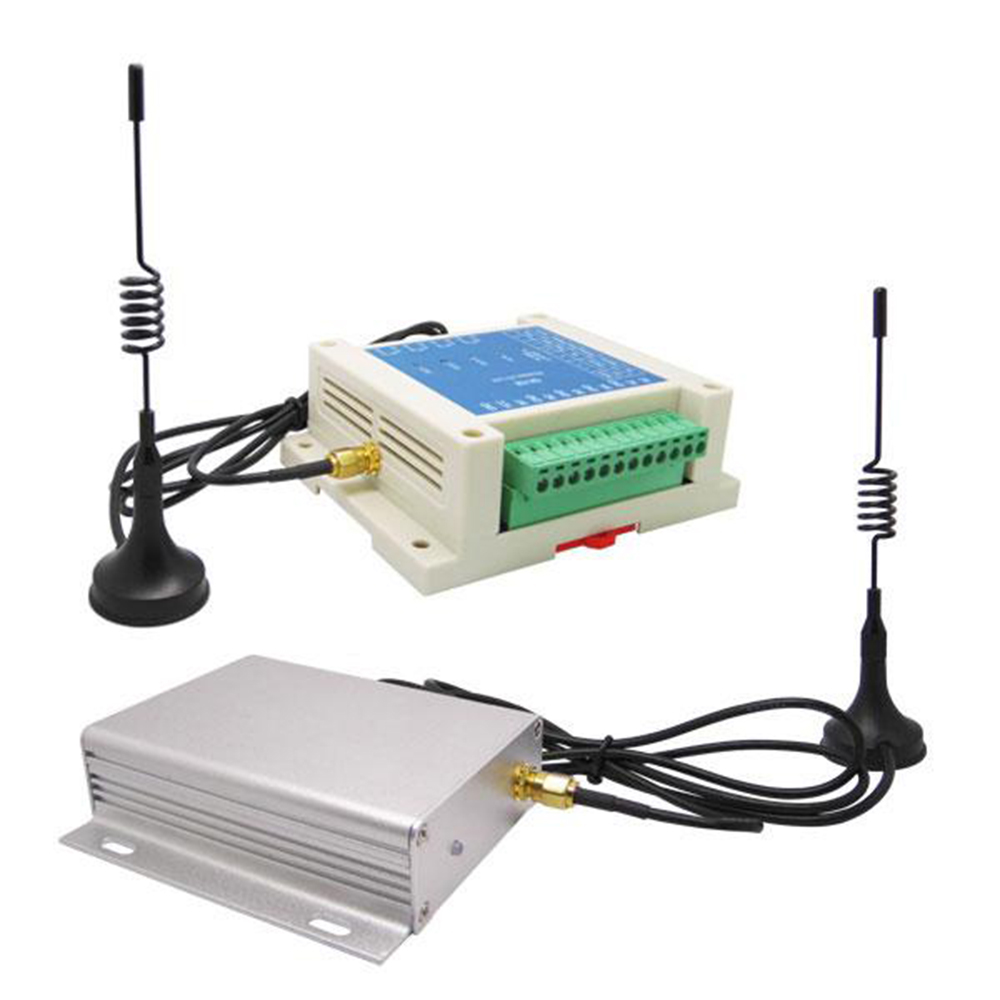

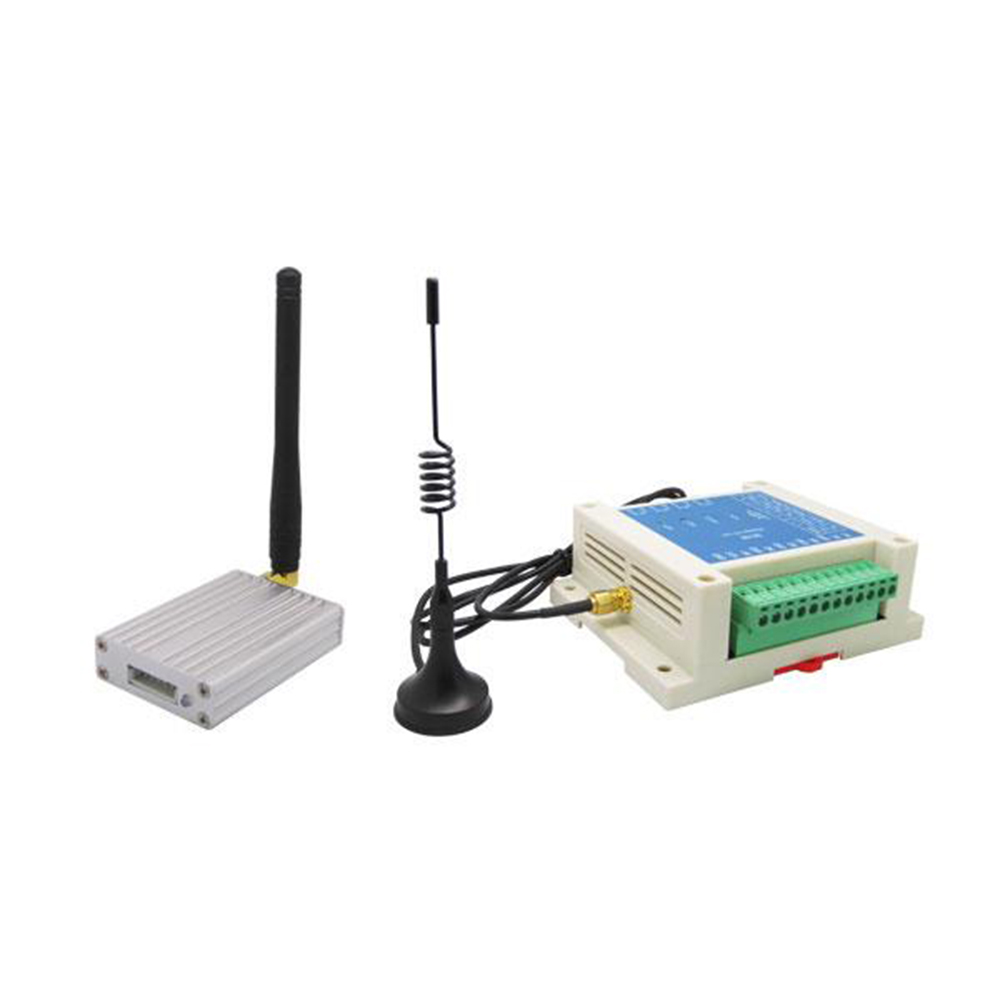

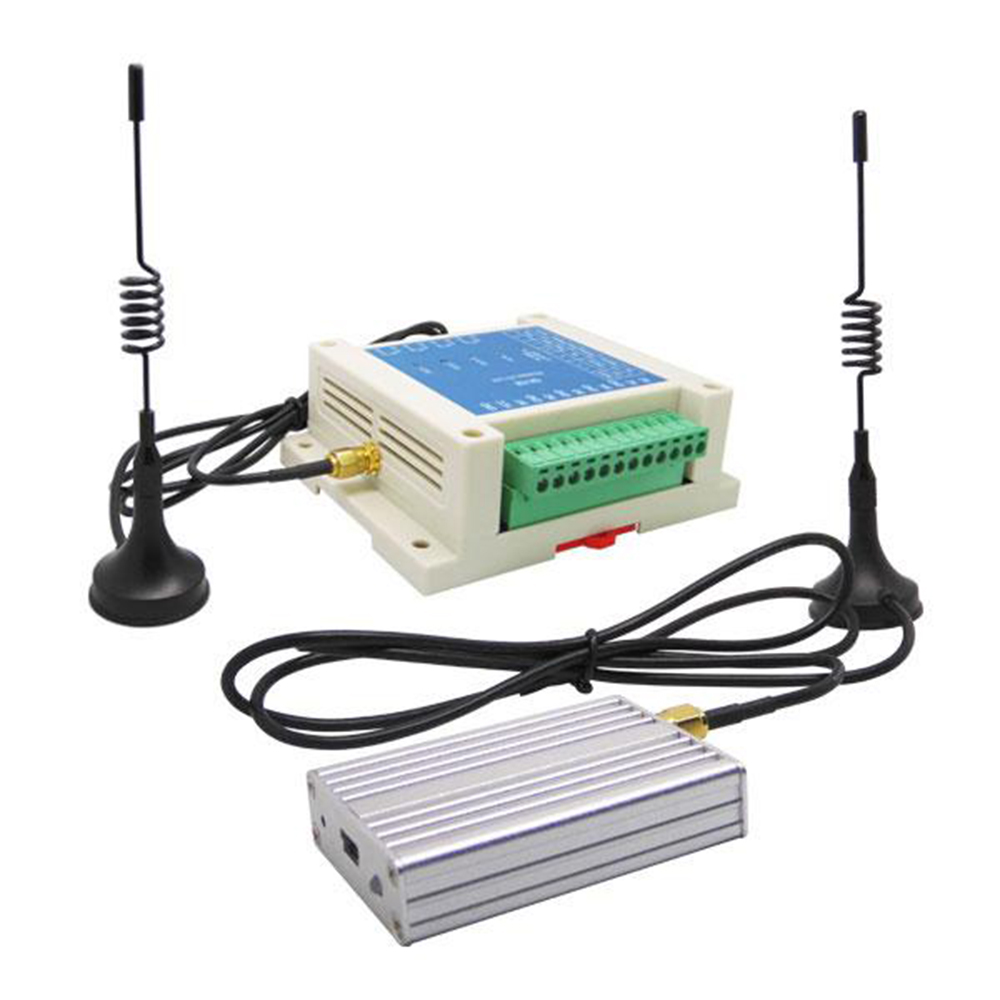

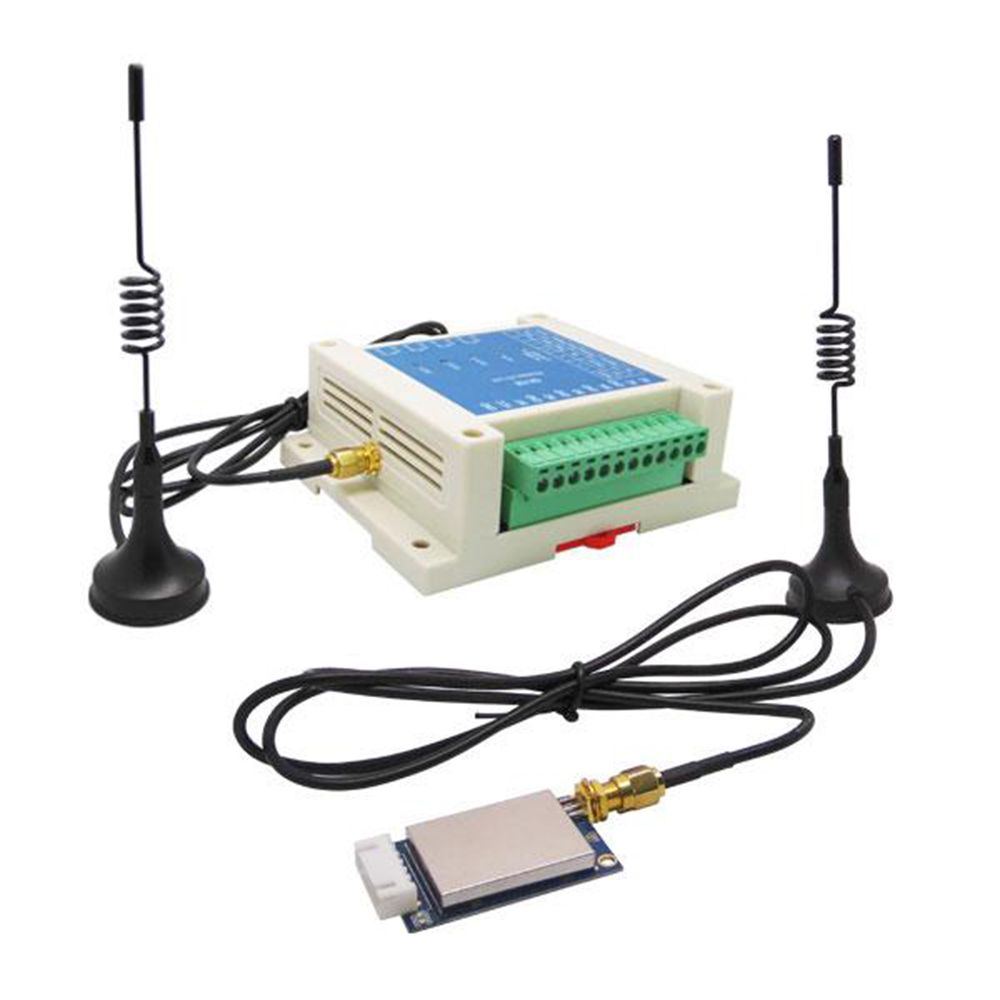

SK108U：串口控制遠程四路無線輸入輸出開關量模塊

SK108U是我司推出的工業級串口控制的遠程無線四路開關量模塊系列，整個控制系統由發射端SK108U-TX和接收端SK108U-RX組成。發射端提供了串口指令控制接口對應多個接收端模塊的四路控制輸出接口。具有接口簡單、工作可靠等特點。用戶還可以結合友好的PC界面通過無線的方式來讀取或修改模塊內部的相關參數。模塊上的撥碼開關也可以更換模塊的16組工作頻率，使用靈活方便。用這款模塊用戶可便捷地將原來有線的環境替換成無線的控制，從而大大降低了人工布線的成本。
SK108U嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SK108U系列串口控制遠程四路無線輸入輸出口控制模塊 V4.1.pdf

PC軟件：NiceRF PC Software For SK108U Series Confirguration.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

注：發射端的電氣參數對應于所選的模塊功率等，以下為接收端的性能參數：以下參數為12V供電，室溫25℃測試所得。

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	9	12	30	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		<20		mA
射頻參數
接收靈敏度		-121		dBm	@1200

產品特點

發射模塊功率可選（100mＷ~5W）
16個信道可選
PC無線配置模塊參數
GFSK調制模式
天線自動匹配及雙向開關控制
靈敏度：-121 dBm
工作溫度范圍：-40～ +85 ℃

應用領域

開關量遠程控制
安防系統
家庭自動化遙測
無線遙控遙測
樓宇小區自動化與安防
門禁系統

開關量模塊SK108U的典型應用電路

開關量模塊SK108U的引腳定義

腳位編號	引腳定義	描述
1	GND	接電源負極
2	VCC	接電源正極
3~12	NC	懸空
13	OUT1	第一路繼電器控制輸出
14	OUT1	第一路繼電器控制輸出
15	OUT2	第二路繼電器控制輸出
16	OUT2	第二路繼電器控制輸出
17	OUT3	第三路繼電器控制輸出
18	OUT3	第三路繼電器控制輸出
19	OUT4	第四路繼電器控制輸出
20	OUT4	第四路繼電器控制輸出

開關量模塊SK108U的機械尺寸

型號	接口	通道數	通訊模式	發射功率	尺寸
SK509	I/O	四路	雙向	5W	90*115
SK200Pro-100mW	I/O,UART	單路	單向	100mW	49.5*32.2
SK200Pro-1W	I/O,UART	單路	單向	1W	61.5*59
SK200Pro-2W	I/O,UART	單路	單向	2W	45*55
SK200Pro-5W	I/O,UART	單路	單向	5W	90*104
SK200PRO-U-100mW	UART	單路	單向	100mW	49.5*32.2
SK200PRO-U-1W	UART	單路	單向	1W	61.5*59
SK200PRO-U-2W	UART	單路	單向	2W	55*45
SK200PRO-U-5W	UART	單路	單向	5W	90*104
SK108H	I/O	四路	雙向	1W	90*115
SK108U	I/O,UART	四路	單向	100mＷ~5W	90*115
SK109	I/O	四路	雙向	1.5W	90*115
SK106	4-20mA	四路	單向	1.5W	90*115
SK100	I/O,UART	單路	單向	100mＷ~5W	90*115
