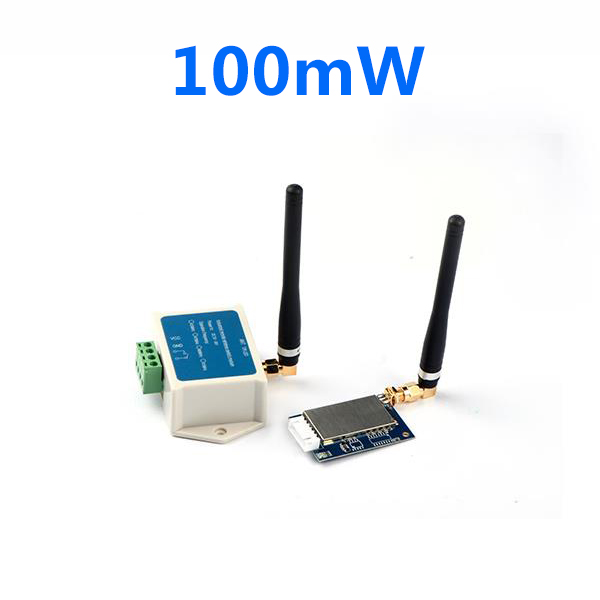

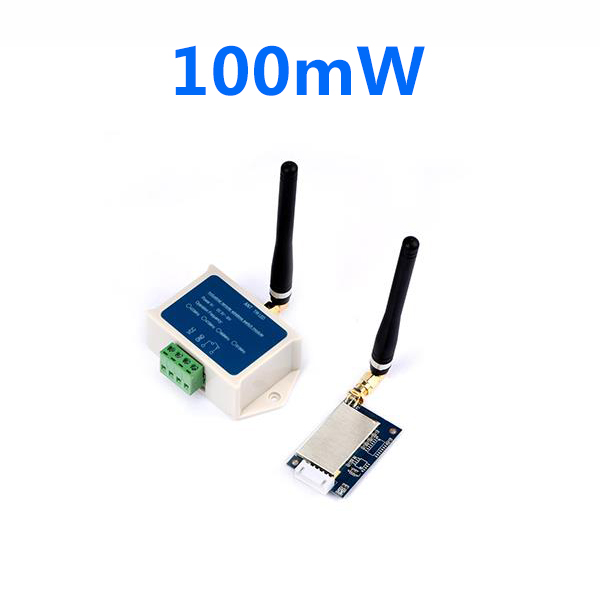

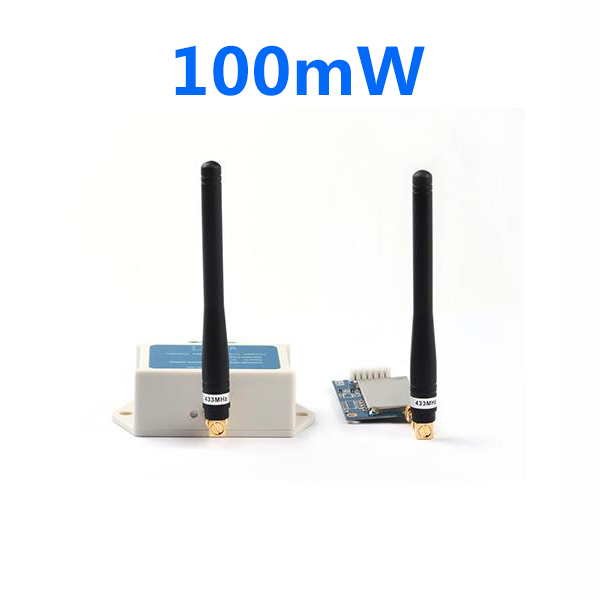

遠程無線開關量模塊SK200PRO-U-TX-100mW

SK200PRO-U：100mW串口控制開關量模塊 Lora擴頻

SK200PRO-U是我司一款工業級遠程無線單路開關控制模塊，它由發射端模塊SK200PRO-U-TX和接收端SK200PRO-RX組成, 發射端可按需要選擇功率為100mW、1W或5W的模塊。無線設計采用了LoRa擴頻調制跳頻技術,具有高效的接收靈敏度和超強的抗干擾性能，其通信距離、接收靈敏度都遠超F(xiàn)SK和GFSK 調制。一對多工作方式下，配合接收端自帶的MESH自組網，可形成無盲區無距離限制的組網傳輸。

發射端提供了串口指令控制接口對應多個接收端模塊的輸出接口。具有接口簡單、工作可靠等特點。用戶可結合我司的PC界面來配置修改模塊的內部參數。接收機同時還支持用發射機進行無線配置，更方便在線更改。多對同時通訊不會相互干擾，使用靈活方便。改系統可便捷地將原來有線的環境替換成無線的控制，從而大大降低了人工布線的成本，在工業上得以廣泛應用。

SK200PRO-U嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SK200PRO-U系列LoRa無線單路開關量MESH模塊 V1.0.pdf

PC軟件：SK200PRO_UART軟件.rar

性能參數

特點&應用

典型應用電路

接口描述

機械尺寸(單位：mm)

系列產品

SK200PRO-RX模塊的電氣參數如下所示：

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	5	12	30	V
繼電器負載		< 10		A	@220V
射頻參數
接收電流		< 10		mA	@12V
接收靈敏度		-132		dBm

SK200PRO-U-TX模塊的電氣參數如下所示：

型號	SK200PRO-U-TX-100mW	SK200PRO-U-TX-1W	SK200PRO-U-TX-2W	SK200PRO-U-TX-5W
圖片
接口	TTL/RS232/RS485	TTL/RS232/RS485	TTL/RS232/RS485	TTL/RS232/RS485
發射功率	20dBm	29.5dBm	2W（+33dBm）	37dBm
工作電壓范圍	5V(3.3V～6.5V)	5V(3.3V～6.5V)	12V(9V～30V)	12V(9V～30V)
休眠電流	200uA	250uA	< 7mA	7mA
靜態電流	15mA	16mA	< 18mA	18mA
發射電流	130mA	600mA	< 500mA	1.8A
尺寸	49.532.23.2	61.55914	654518	9010446.2
工作溫度范圍	-40℃～85℃

產品特點

MESH自組網功能
工作頻段：433/470/868/915 MHz可選
內置軟件看門狗算法
內置硬件防死機保護電路
收發頻率可任意配置
多種工作模式可選
內置硬件復位保護電路
防過流、過壓、反接保護電路
內置防靜電保護電路
LoRa調制模式
發射端功率大小可選（100mW～5W）
支持無線修改參數
靈敏度：-132 dBm
工作溫度范圍：-40 ～ +85 ℃

應用領域

開關量遠程控制
安防系統
無線遙控門禁
水泵無線控制

SK200PRO系列單路開關量模塊典型應用電路

接收端模塊SK200PRO-RX的接口描述如下圖所示：

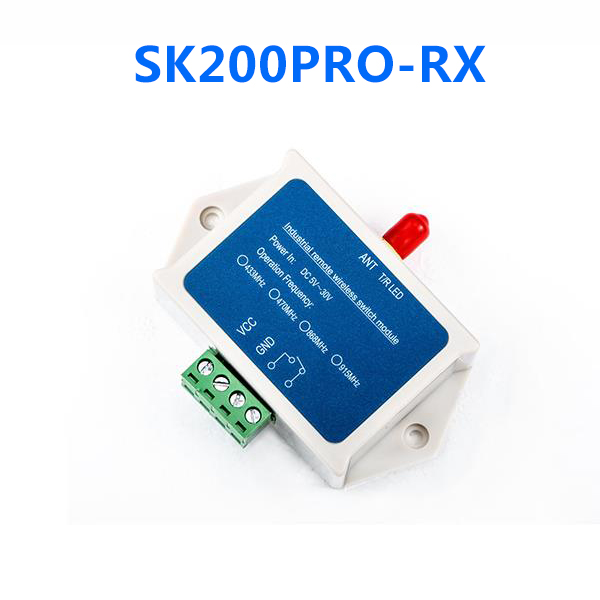

遠程無線開關量模塊SK200PRO-RX的接口描述

發射端模塊SK200PRO-U-TX-100mW的接口描述如下圖所示：

遠程無線開關量模塊SK200PRO-TX-100mW的接口描述

引腳定義	描述
VCC	接電源正極
GND	接電源地
TXD	串口發射 / 配置模式參數設置
RXD	串口接收 / 配置模式參數設置
SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
CS	開關信號輸入腳（內部有上拉，懸空或接地）

接收端模塊：

遠程無線開關量模塊SK200PRO-RX的機械尺寸

發射端模塊：

SK200PRO-TX-100mW：

SK200PRO-TX-100mW遠程無線開關量模塊的機械尺寸

型號	接口	通道數	通訊模式	發射功率	尺寸
SK509	I/O	四路	雙向	5W	90*115
SK200Pro-100mW	I/O,UART	單路	單向	100mW	49.5*32.2
SK200Pro-1W	I/O,UART	單路	單向	1W	61.5*59
SK200Pro-2W	I/O,UART	單路	單向	2W	45*55
SK200Pro-5W	I/O,UART	單路	單向	5W	90*104
SK200PRO-U-100mW	UART	單路	單向	100mW	49.5*32.2
SK200PRO-U-1W	UART	單路	單向	1W	61.5*59
SK200PRO-U-2W	UART	單路	單向	2W	55*45
SK200PRO-U-5W	UART	單路	單向	5W	90*104
SK108H	I/O	四路	雙向	1W	90*115
SK108U	I/O,UART	四路	單向	100mＷ~5W	90*115
SK109	I/O	四路	雙向	1.5W	90*115
SK106	4-20mA	四路	單向	1.5W	90*115
SK100	I/O,UART	單路	單向	100mＷ~5W	90*115
