LoRa1281F27：FCC ID & CE-RED認證 SX1281芯片 2.4GHz無線模塊

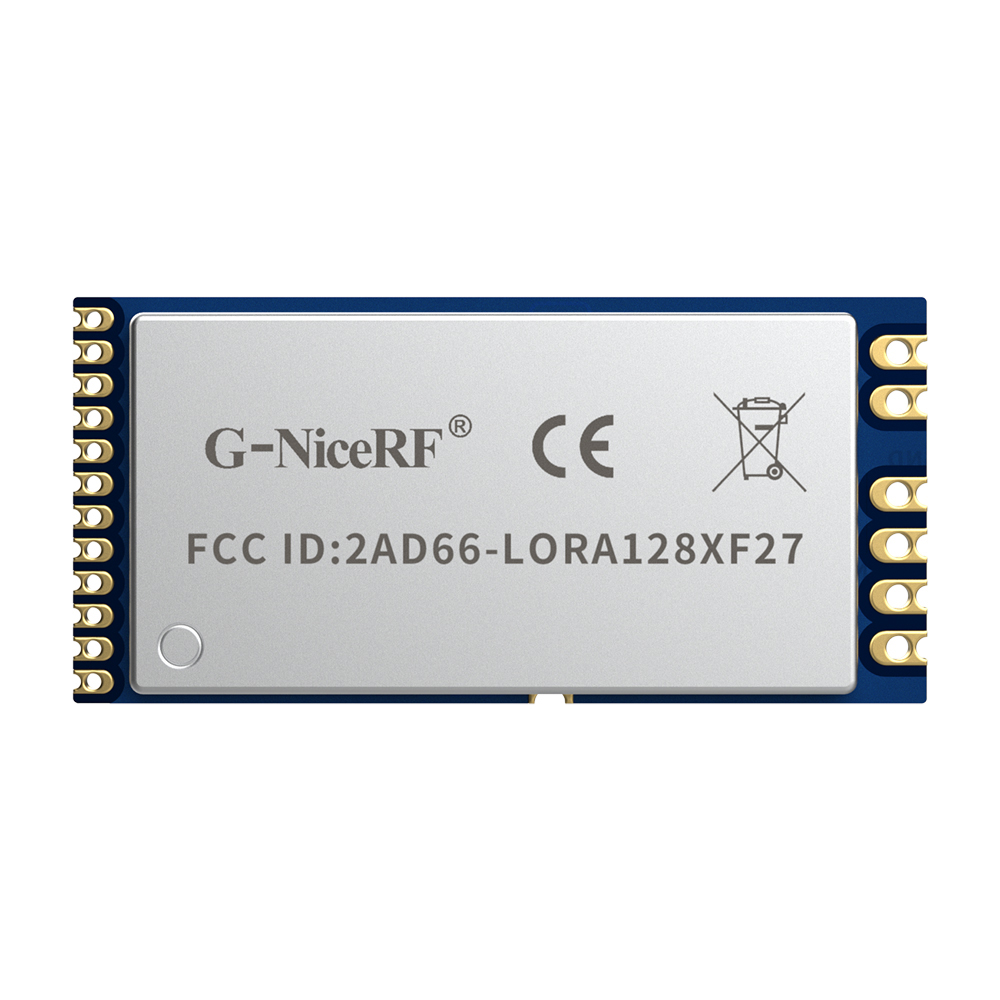

此系列模塊基于美國Semtech原廠的SX1281射頻芯片而設計，外加PA電路的匹配使得模塊的輸出功率高達500mW (+27dBm)。2.4GHz高穿透率頻段搭載LoRa的調制模式，使模塊有較高的接收靈敏度和環境抗干擾能力，被廣泛應用于遠距離2.4GHz傳輸要求的場合。
2.4G無線模塊LoRa1281F27已獲得CE和FCC認證。
可以在此處檢查FCC ID：（FCC ID：2AD66-LORA128XF27）
https://www.fcc.gov/oet/ea/fccid
LoRa1281F27嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：LoRa128XF27 500mw 2.4GHz LoRa無線收發模塊 V2.1.pdf

封裝尺寸：LORA1280F27 package 2020.rar

示例代碼：Lora1280 lora1281 Demo code.rar

示例代碼：SX1280_Arduino_Demo v1.1.rar

認證報告：LoRa1280F27 LoRa1281F27_FCC.rar

認證報告：LORA1281F27 CE report.zip

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

★ 以下參數為用50歐姆的銅軸線連接儀器測試所得 @VCC=5 V

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2	5	5.5	V
工作溫度范圍	-40		85	°C
電流消耗
發射電流		< 600		mA	@VCC=5V, 27dBm
接收電流		< 17		mA	@普通晶振
接收電流		< 19		mA	@TCXO晶振
體眠電流		< 7		uA
射頻參數
頻率范圍	2400		2500	MHz
調制速率	0.476		202	Kbps	@LoRa
	260		1300	Kbps	@FLRC
	125		2000	Kbps	@FSK
發射功率范圍	1		27	dBm
最大發射功率	26	26.5	27	dBm	@VCC=5V
接收靈敏度		-132		dBm	LoRa@0.476Kbps

產品特點

工作頻率范圍：2400-2500MHz
最大輸出功率：500mW (27.0dBm)
靈敏度：-132dBm@LoRa
數據傳輸率：0.476-202kbps@LoRa
LoRa調制
內置LNA
高精度晶振（0.5ppm TCXO/10ppm）
數據包通訊模式（收發FiFo 256字節）
工作電壓范圍：2.0-5.5V
工作溫度范圍：-40~+85 °C

應用領域

無線遙控器
智能家居
玩具控制
輪胎氣壓監測
健康監測
標簽讀寫器

2.4g無線模塊LoRa1281F27的典型應用電路

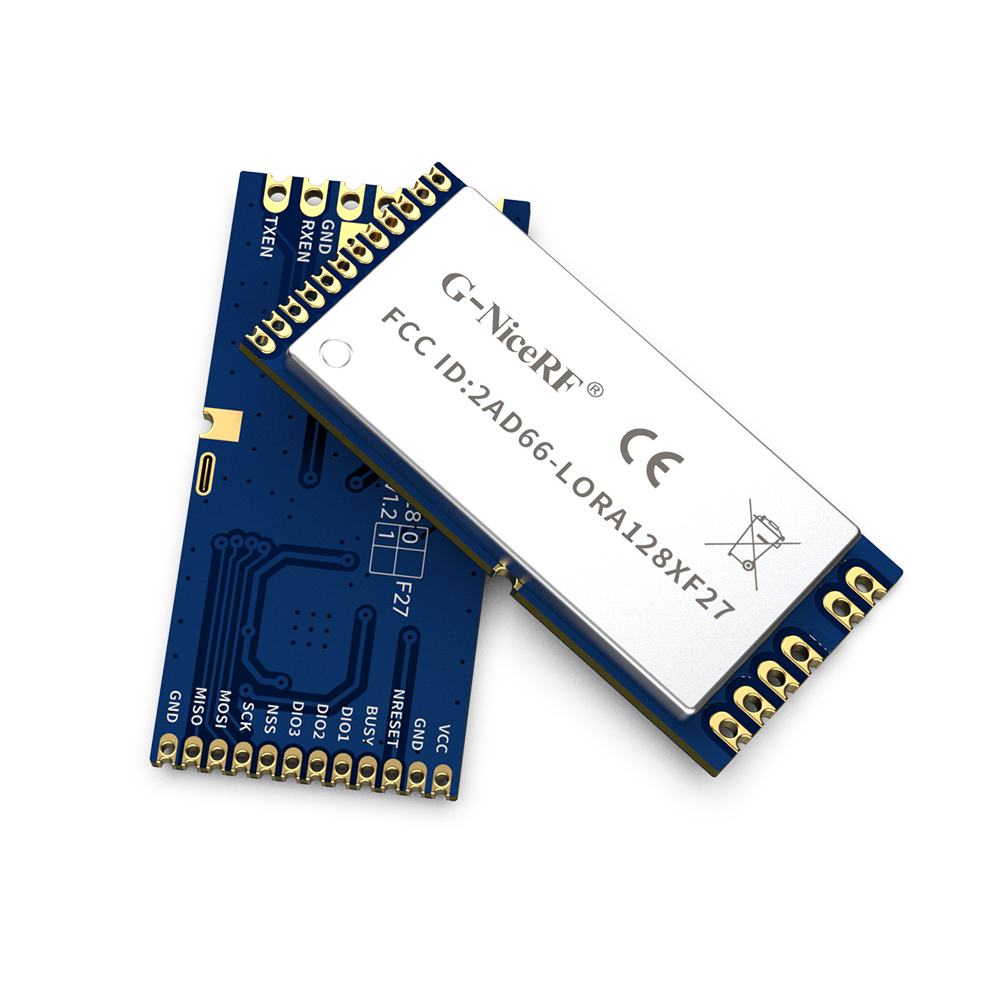

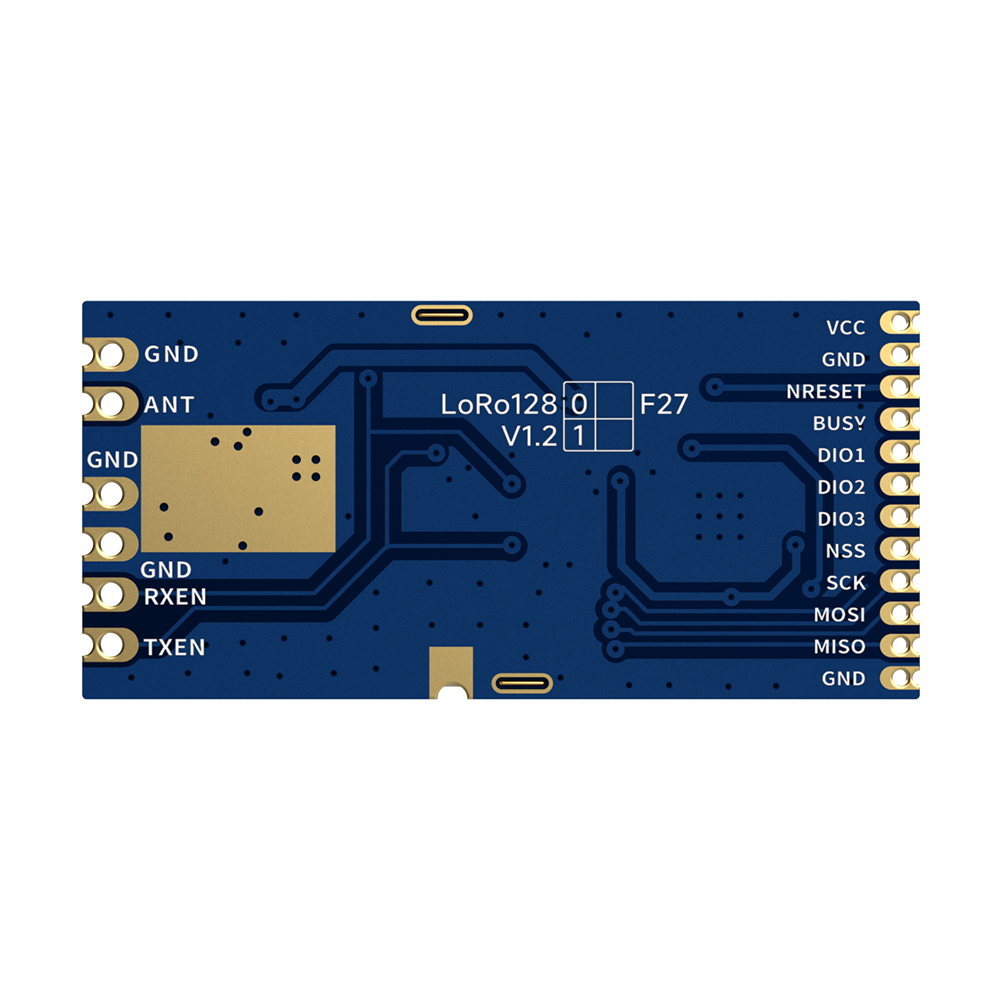

模塊引腳圖

注：在5V供電時，所有IO的高電平為3.3V。

腳位編號	引腳定義	I/O	電平標準	描述
1	VCC	-	2.0-5.5v	接電源正極
2	GND	-		接電源地
3	NRESET	I	0-3.3V	芯片復位觸發腳，低電平有效
4	BUSY	O	0-3.3V	狀態指示腳（詳見SX1280/1281規格書）
5	DIO1	O	0-3.3V	直連芯片腳，可配置的通用IO（功能詳見芯片SX1280/1規格書）
6	DIO2	O	0-3.3V	直連芯片腳，可配置的通用IO（功能詳見芯片SX1280/1規格書）
7	DIO3	O	0-3.3V	直連芯片腳，可配置的通用IO（功能詳見芯片SX1280/1規格書）
8	NSS	I	0-3.3V	模塊片選引腳
9	SCK	I	0-3.3V	SPI時鐘輸入腳
10	MOSI	I	0-3.3V	SPI數據輸入腳
11	MISO	O	0-3.3V	SPI數據輸出腳
12,15,16	GND	-	-	接電源負極
13	TXEN	I	0-3.3V	發射控制腳（發射時為高電平，接收時為低電平）
14	RXEN	I	0-3.3V	接收控制腳（接收時為高電平，發射時為低電平）
17	ANT	-	-	接50歐的同軸天線
18	GND	-	-	接電源負極

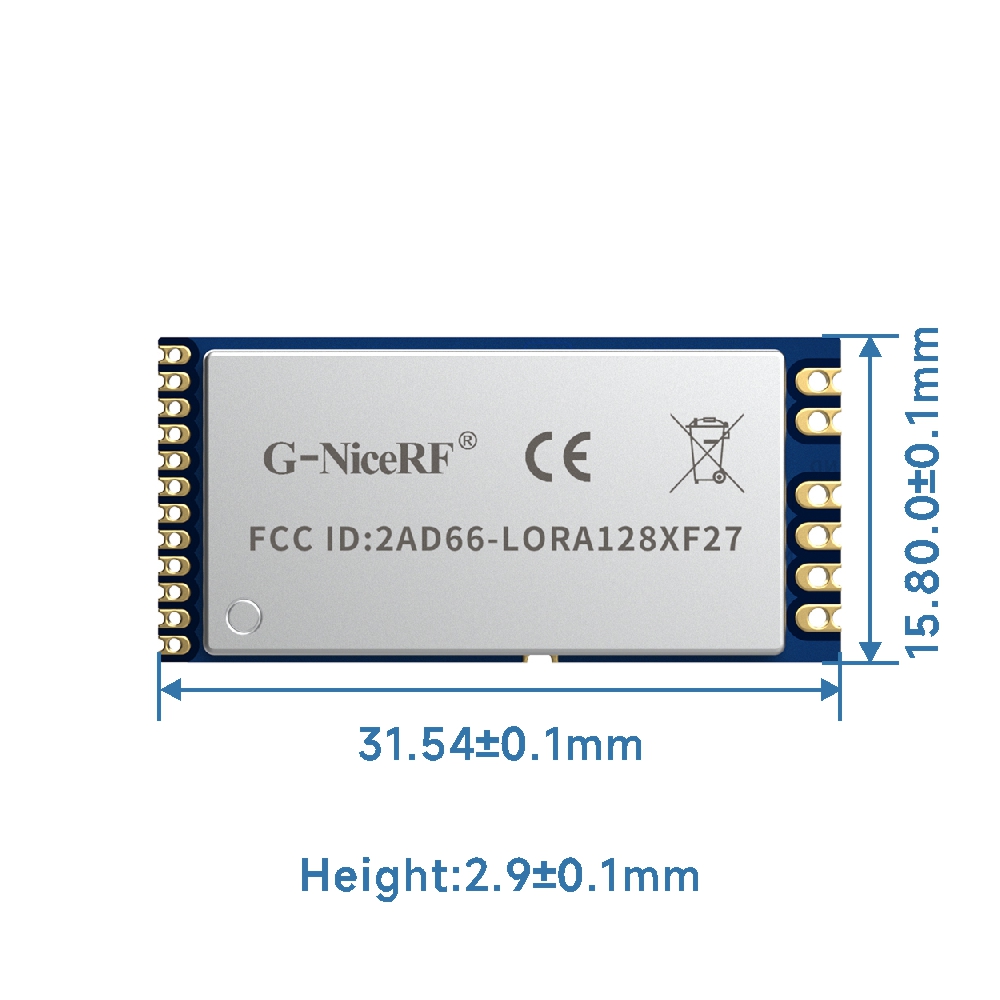

2.4g無線模塊LoRa1281F27的機械尺寸

型號	認證	輸出功率	尺寸	特性
RF2401PRO	FCC/IC	0dBm	22.612.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2012.92.2	2.4GHz 工作溫度：-40~+85℃
RF2401F27		500mW/27dBm	31.515.83	2.4GHz 工作溫度：-40~+85℃
RF9209		12.58mW/11dBm	13.8*13.56	2.4GHz 低功耗高靈敏度無線模塊
LoRa1280		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1281		17.78mW/12.5dBm	16162.1	LoRa 2.4G
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	16162.1	0.5PPM工業級晶振
LoRa1280-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa1281-C1		17.78mW/12.5dBm	14.520.52	0.5PPM工業級晶振
LoRa128XF27	FCC/CE	500mW/27dBm	31.515.83.2	LoRa 2.4G
LoRa1280F27-TCXO		500mW/27dBm	31.515.83.2	0.5PPM工業級晶振
BLE5101	FCC/CE	10dBm	10.82*14.5	藍牙5.1，主從切換
BLE5201		6dBm	10.82*14.5	藍牙5.2，主從切換
Beacon600		3dBm	16.7*30	空中速率: 1Mbps
