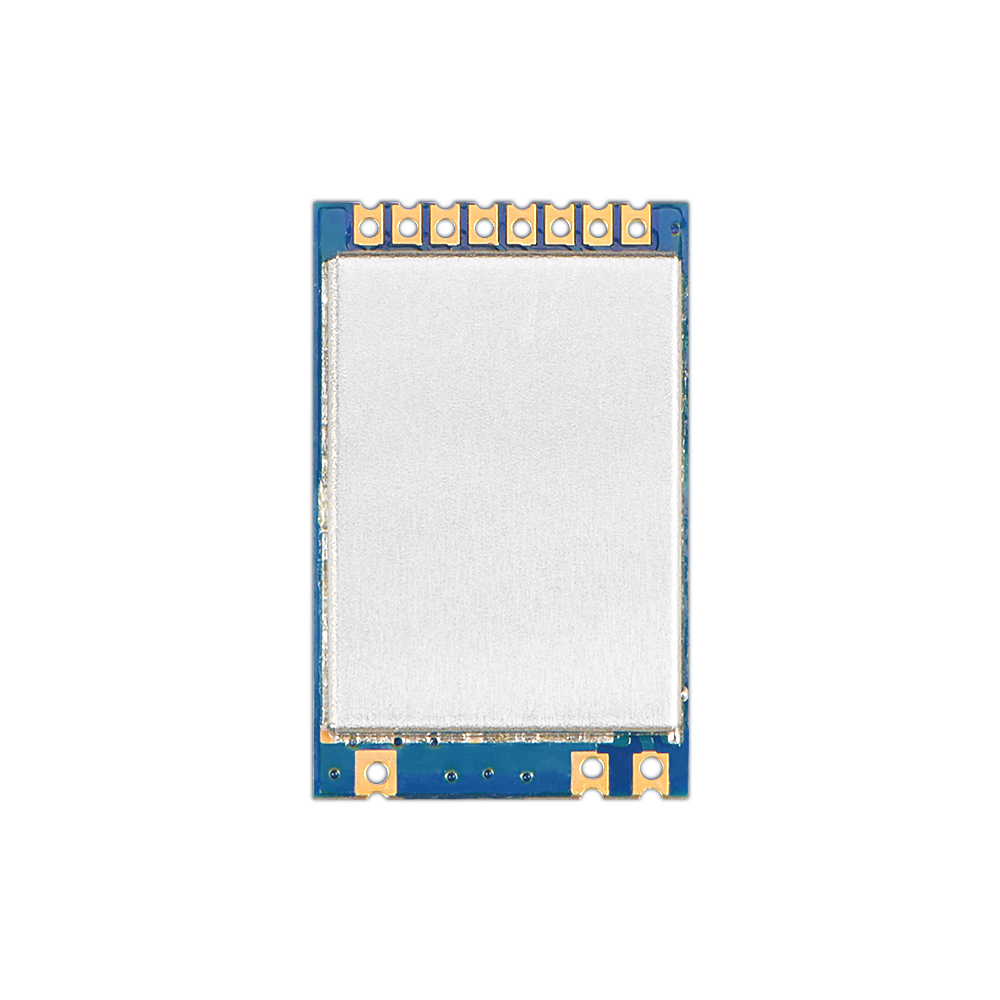

RF1101：20mW CC1101芯片 遠距離無線射頻模塊

本公司的RF1101無線射頻模塊采用的是TI公司的CC1101器件，這是一款高度集成的無線ISM頻段收發芯片。該模塊主要針對智能家庭、工業、科研和醫療以及短距離無線通信設備。

聯系我們

分享產品：

規格書&附件下載

產品規格書：RF1101 20mW遠距離無線收發模塊V1.0.pdf

示例代碼：CC1101_Demo.rar

封裝尺寸：RF1101.rar

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品
參 數 最 小 典 型  最 大 單 位 條 件
運 行 條 件
工作電壓范圍 1.8 3.3 3.6 V
工作溫度范圍 -40   85 ℃
電 流 消 耗
接收電流   18   mA
發射電流   30   mA @10dBm
體眠電流   < 0.5   uA
射 頻 參 數
頻率范圍 425 433 463 MHz @433MHz
調制速率 0.6   500K   FSK
發射功率范圍 -6   11 dBm
接收靈敏度   -116   dBm @data=600bps

產品特點

  • 頻率范圍：315/433/868/915MHz
  • 最大輸出功率：11dBm
  • 18mA@接收狀態
  • 數據傳輸率：6-500Kbps
  • 支持多種調制模式(OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK)；
  • 超低耗關機模式
  • 支持 RSSI(接收信號強度指示)和LQI(鏈路質量指示)；
  • 低電能檢測
  • 工作溫度范圍：-40~ +85°C
  • 跳頻功能



應用領域

  • 遙控器
  • 遠程抄表
  • 家庭安防報警及遠程無鑰匙進入
  • 工業控制
  • 家庭自動化遙測
  • 個人數據記錄
  • 玩具控制
  • 傳感器網絡
  • 輪胎氣壓監測
  • 健康監測
  • 無線PC外圍設備
  • 標簽讀寫器



無線射頻模塊RF1101的典型應用電路

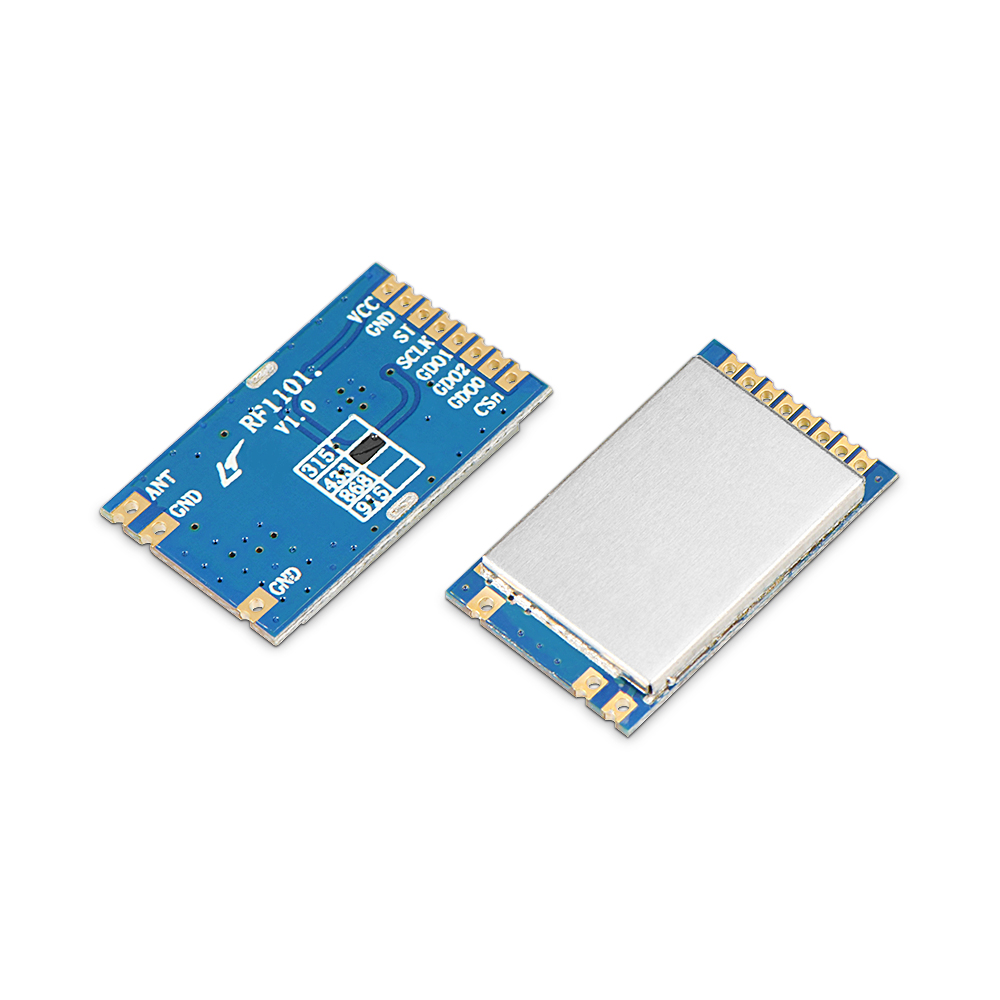

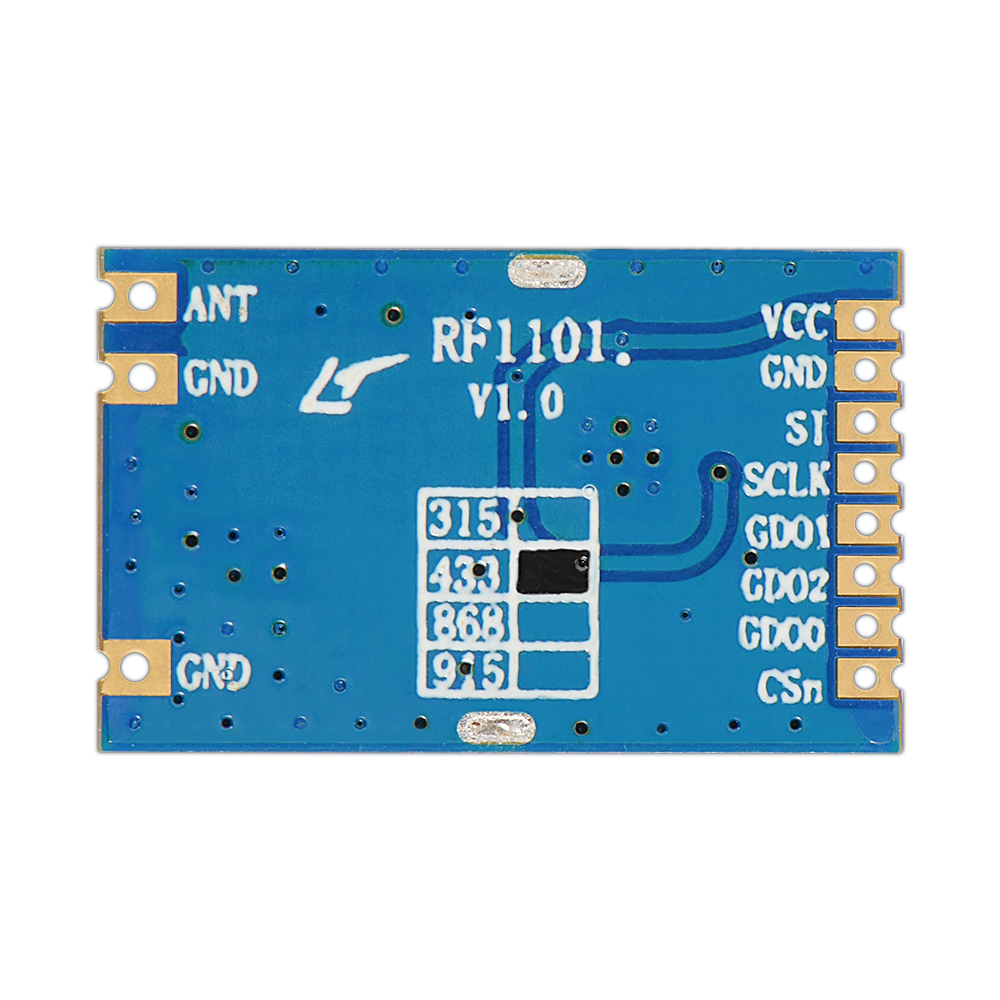

無線射頻模塊RF1101的引腳定義

腳位編號 引腳定義 描 述
1 VCC 接電源正。（輸入1.8-3.6V)
2 GND 接地
3 SI/MOSI 模塊SPI數據輸入引腳
4 SCLK 模塊SPI時鐘輸入引腳
5 GD01/MISO 模塊SPI數據輸出引腳
6 GDO2 模塊信息輸出引腳
7 GDO0 模塊信息輸出引腳
8 CSn 模塊SPI使能腳
9,10 GND 接天線地
11 ANT 接50歐的同軸天線

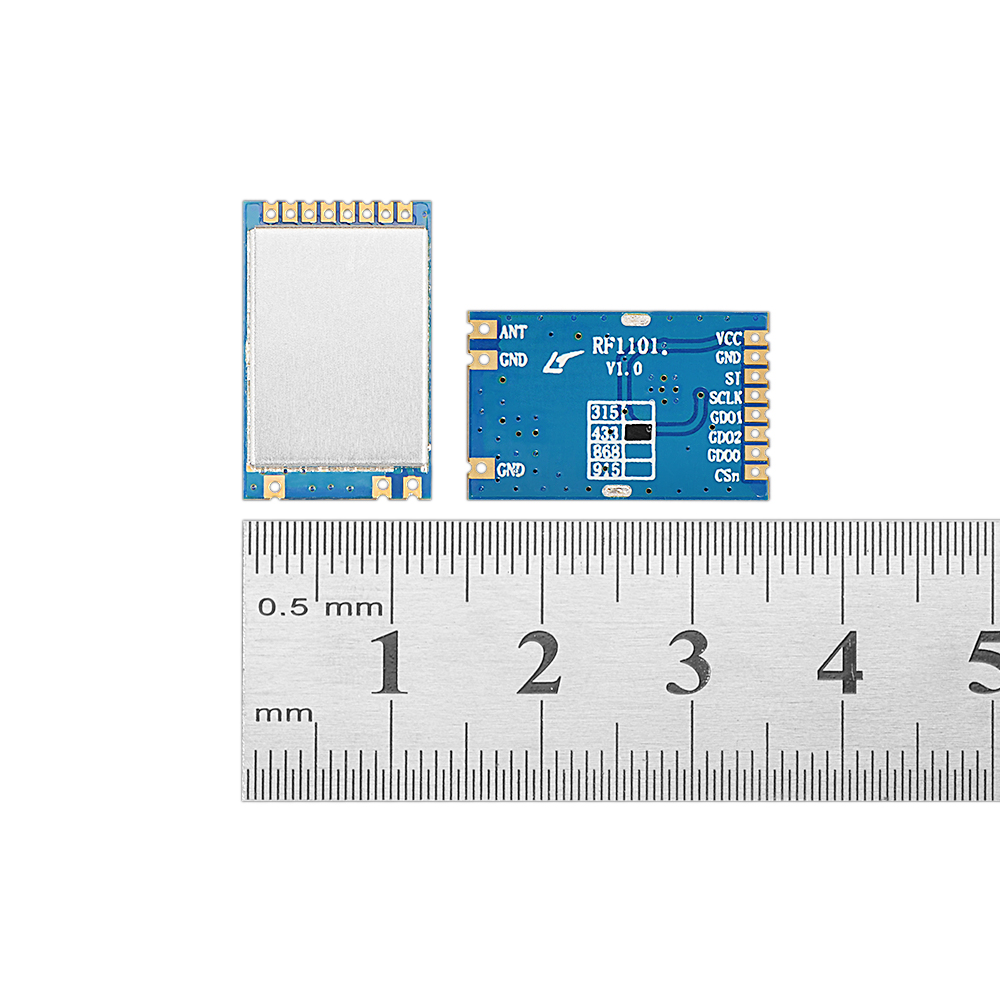

無線射頻模塊RF1101的機械尺寸

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
Mini3120 100mW/20dBm 433/470/868/915 13.95*11.24*2.5
RF3120F27 800mW/29dBm 433/470/868/915 16.19*14.48
RF3060 100mW/20dBm 433/470/868/915 16.19*14.48
RF3060F27 500mW/27dBm 433/470/868/915 16.19*14.48
Mini3060 100mW/20dBm 433/470/868/915 14.5*20.5*2
MiniF27 800mW/29dBm Customizable150-960 16*16
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF4463Pro-868 CE 100mW/20dBm 868 17*17.3*2.4
RF4463Pro-915 FCC/IC 100mW/20dBm 915 17*17.3*2.4
RF4438Pro 100mW/20dBm 433/470 17*17.3*2.4
RF4432Pro-433 CE 100mW/20dBm 433 17*17.3*2.4
RF4432Pro-868 CE 100mW/20dBm 868 17*17.3*2.4
RF4432 100mW/20dBm 315/433/470/868/915 17*17.3*2.4
RF4432X1 100mW/20dBm 315/433/470/868/915 16*16
RF4463F30 1W/30dBm 150/315/433/470/868/915 20*38*4
RF4432F27 500mW/27dBm 315/433/470/868/915 20*38*4
RF4431 20mW/13dBm 315/433/470/868/915 16.5*17*2
RF1101 100mW/20dBm 315/433/868/915 12.71*20.13*2
RF1212 100mW/20dBm 315/433/470 17*17.3*2.4
FSK-TX886 18dBm 433/470/868/915 16*16*2.1
FSK-RX886 433/470/868/915 16*16*2.1
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
