LoRaCC68-868-T

LoRa-CC68-868/915-T：CE/FCC認證 868/915MHz LoRa無線收發模塊 工業級TCXO溫補晶振LLCC68芯片

LoRa-CC68-868-T/LoRa-CC68-915-T無線模塊采用了Semtech公司的LLCC68芯片來設計，結合高精度晶振，超低接收電流和休眠電流,-129dBm的靈敏度。內置64KHz 晶振，在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部MCU的資源。小巧的體積搭配22dBm(160mW)的輸出功率，在物聯網和電池供電的應用場景有極大的優勢。

LoRaCC68系列產品嚴格使用無鉛工藝生產和測試，均符合RoHS和Reach的標準。同時，868MHz模塊已獲得CE 認證，915MHz也獲得了FCC認證，客戶在做整機認證的時候可以引用我們的認證，從而極大地節省時間和降低費用。

-> LoRa模塊LoRa-CC68和LoRa-CC68-X1的區別

-> LLCC68與SX1278 LoRa模塊的優勢對比

聯系我們

分享產品：

規格書&附件下載

產品規格書：LoRaCC68系列 超低功耗 160mw LoRa無線收發模塊V2.1.pdf

封裝尺寸：LoRa-CC68 package.rar

認證報告：LoRa-CC68-868-TCXO CE RED EMC（NB）.rar

認證報告：LoRa-CC68-915 FCC ID.rar

認證報告：LoRa前端系列ROHS 報告 S22101902701001

性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
產品詳情
系列產品

@Vcc=3.3v ANT接50歐負載

★注：我司默認出貨是普通晶振版本，如客戶需要，亦可定制TCXO晶振版本。

參 數

最 小

典 型

最 大

單 位

條 件

運 行 條 件

工作電壓范圍

1.8

3.3

3.7

V



工作溫度范圍

-40

25

85

℃



電 流 消 耗

接收電流



< 5



mA

@ 無源晶振



< 6.5



mA

@ TCXO晶振

發射電流



< 110



mA

@433MHz @470MHz



< 130



mA

@868MHz @915MHz

休眠電流



1.9



uA

OFF mode (SLEEP mode with cold start)

All blocks off



2.3



uA

SLEEP mode (SLEEP mode with warm start)

Configuration retained



2.9



uA

SLEEP mode (SLEEP mode with warm start)

Configuration retained + RC64k



0.56



mA

STDBY_RC mode ， RC13M, XOSC OFF



2.35



mA

STDBY_XOSC mode ， XOSC ON

射 頻 參 數

頻率范圍

400

433

450

MHz

@433MHz

470

490

510

MHz

@470MHz

850

868

890

MHz

@868MHz

900

915

940

MHz

@915MHz

發射功率范圍

-15

22



dBm



 接收靈敏度



-129



dBm

@LoRa BW=250KHz_SF = 10_CR=4/5

產品特點

  • 頻率范圍：433/470/868/915 MHz（可定制150-960 MHz）
  • 靈敏度：-129dBm@LoRa
  • 最大輸出功率：22 dBm（160mW）
  • 工業級高精度晶振
  • LoRa、(G)FSK調制模式
  • 數據傳輸率：0.6-300 Kbps @FSK  1.76-62.5 Kbps @LoRa
  • 255個字節FiFo



應用領域

  • 工業抄表
  • 停車場傳感器管理
  • 工業自動化
  • 農業傳感器
  • 智慧城市
  • 倉庫管理
  • 路燈
  • 物流管理
  • 環境傳感器
  • 健康產品
  • 安防產品
  • 遙控控制



應用電路

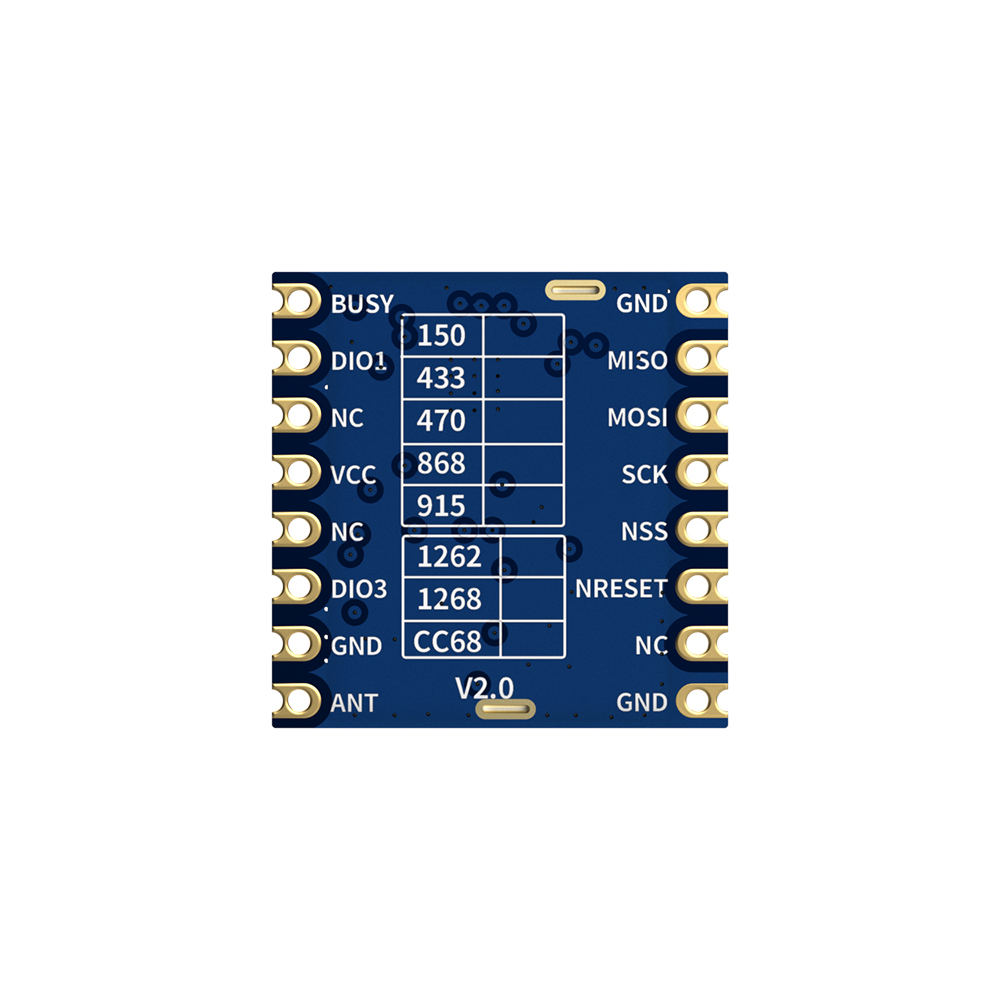

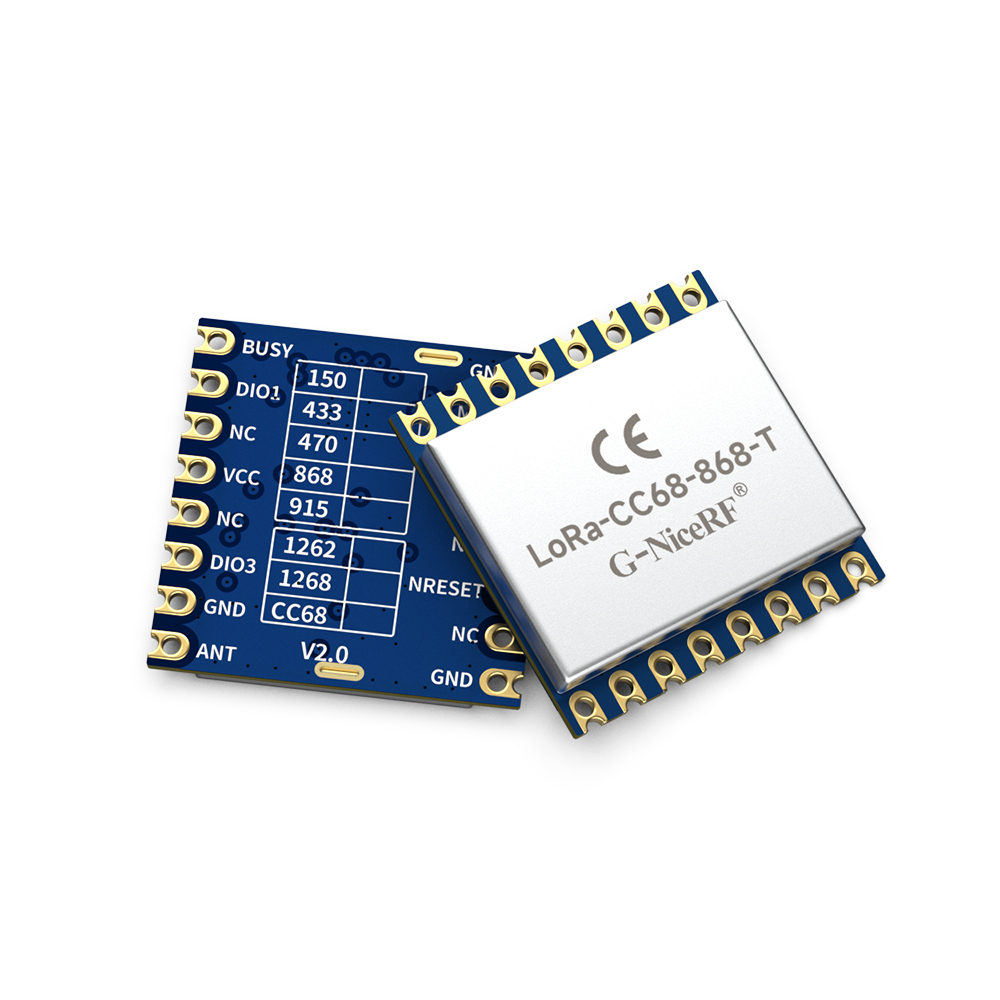

引腳圖

腳位編號

引腳定義

描  述

1

GND

接電源地

2

MISO

SPI數據輸出

3

MOSI

SPI數據輸入

4

SCK

SPI時鐘輸入

5

NSS

SPI片選輸入

6

NRESET

復位觸發輸入

7、12、14

NC

空腳

8

GND

接電源地

9

ANT

接50歐的同軸天線

10

GND

接電源地

11

DIO3

可自定義為中斷信號指示，詳情查看芯片資料

（注：TCXO版本模塊則作為TCXO控制腳）

13

VCC

電源正輸入（默認3.3V）

15

DIO1

可自定義為中斷信號指示，詳情查看芯片資料

16

BUSY

 用于狀態指示，詳情查看芯片資料

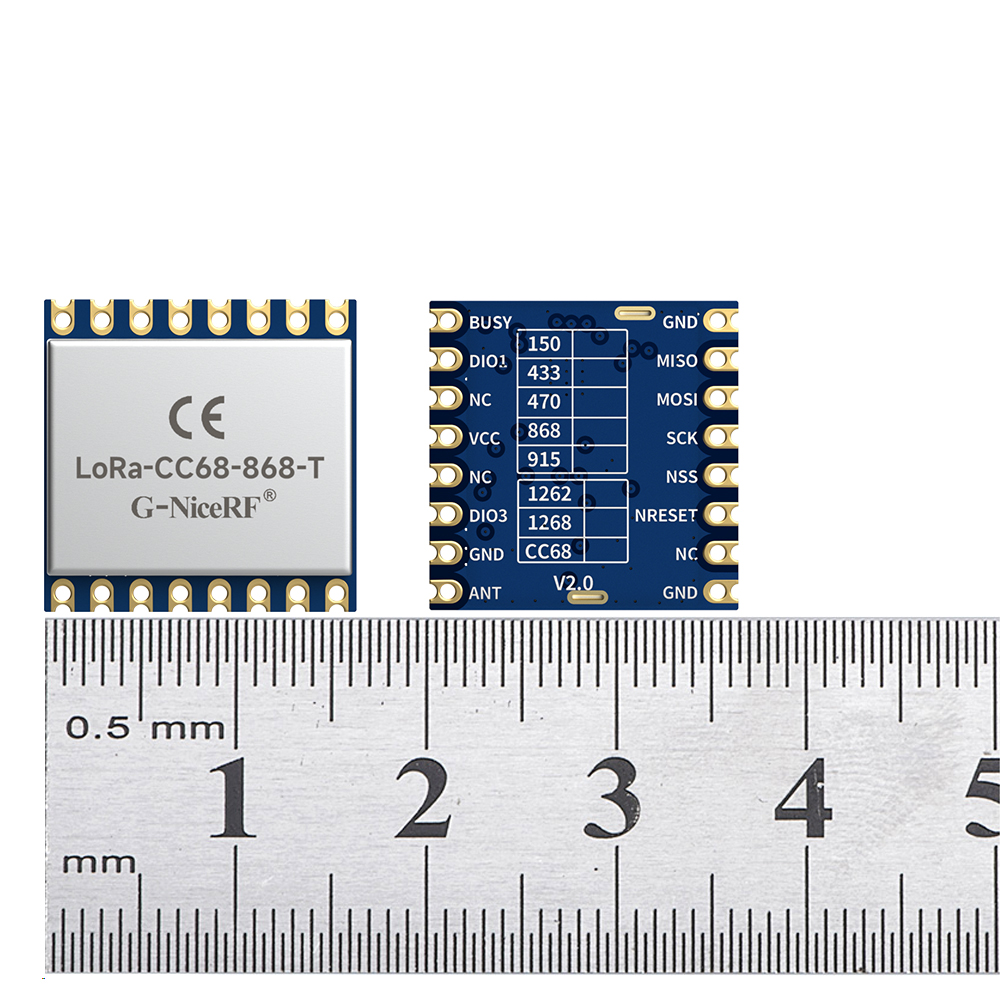

尺寸

LLCC68詳情圖



LORACC68-868/915-T產品詳情

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
LoRa1121F33-1G9 1W/2W Sub-G/S 39*21*3.3
LoRa1121F33-2G4 1W/2W Sub-G/2400 39*21*3.3
LoRa1120 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-868 CE 160mW/22dBm 868 16*16*2.1
LoRa-CC68-915 FCC 160mW/22dBm 915 16*16*2.1
CC68-C1 FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-X1 160mW/22dBm 433/470/868/915 12.5*13.8*1.8
LoRa1262-868 CE 160mW/22dBm 868 16*16*2.1
LoRa1262-915 FCC 160mW/22dBm 915 16*16*2.1
LoRa1268 160mW/22dBm 433/470 16*16*2.1
LoRa1262F30 2W/33dBm 868/915 38*20*4
LoRa1268F30 2W/33dBm 433/470 38*20*4
LoRa1268F30-mini 1W/30dBm 433/470 26.4*16*2.7
LoRa1276-C1-868 CE 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1276-C1-915 FCC/IC 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1278-C1 CE 100mW/20dBm 150/433/470 16*16*2.1
LoRa1278 100mW/20dBm 150/433/470 17*17.3*2.3
LoRa1276-915 FCC 100mW/20dBm 150/433/470/868/915 17*17.3*2.3
LoRa1278F30 1W/30dBm 150/433/470 38*20*4
LoRa1276F30 500mW/27dBm 150/433/470/868/915 38*20*4
LoRa1280 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa1281-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa128XF27 FCC/CE 500mW/27dBm 2400 31.5*15.8*3.2
LoRa1280F27-TCXO 500mW/27dBm 2400 31.5*15.8*3.2
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
SA618F30-FD 全雙工 1W/30dBm 410-490 MHz 24*39.3
