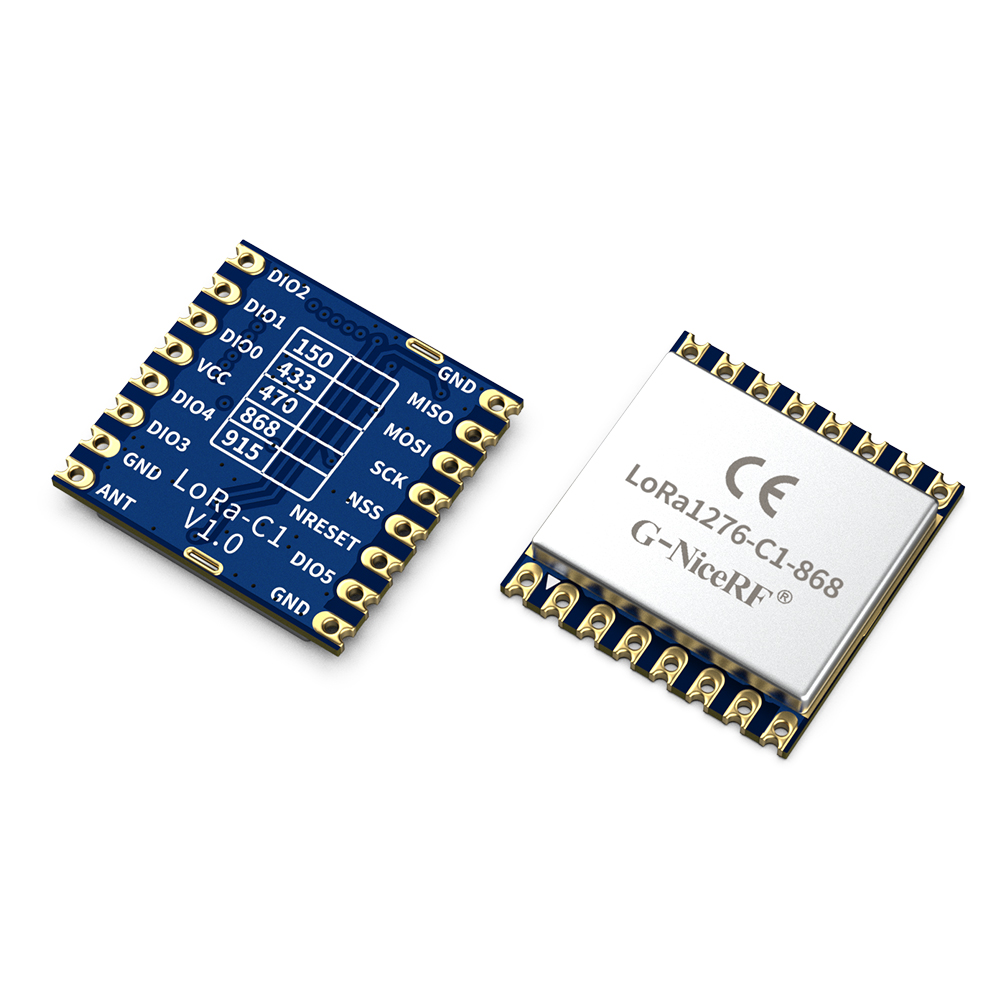

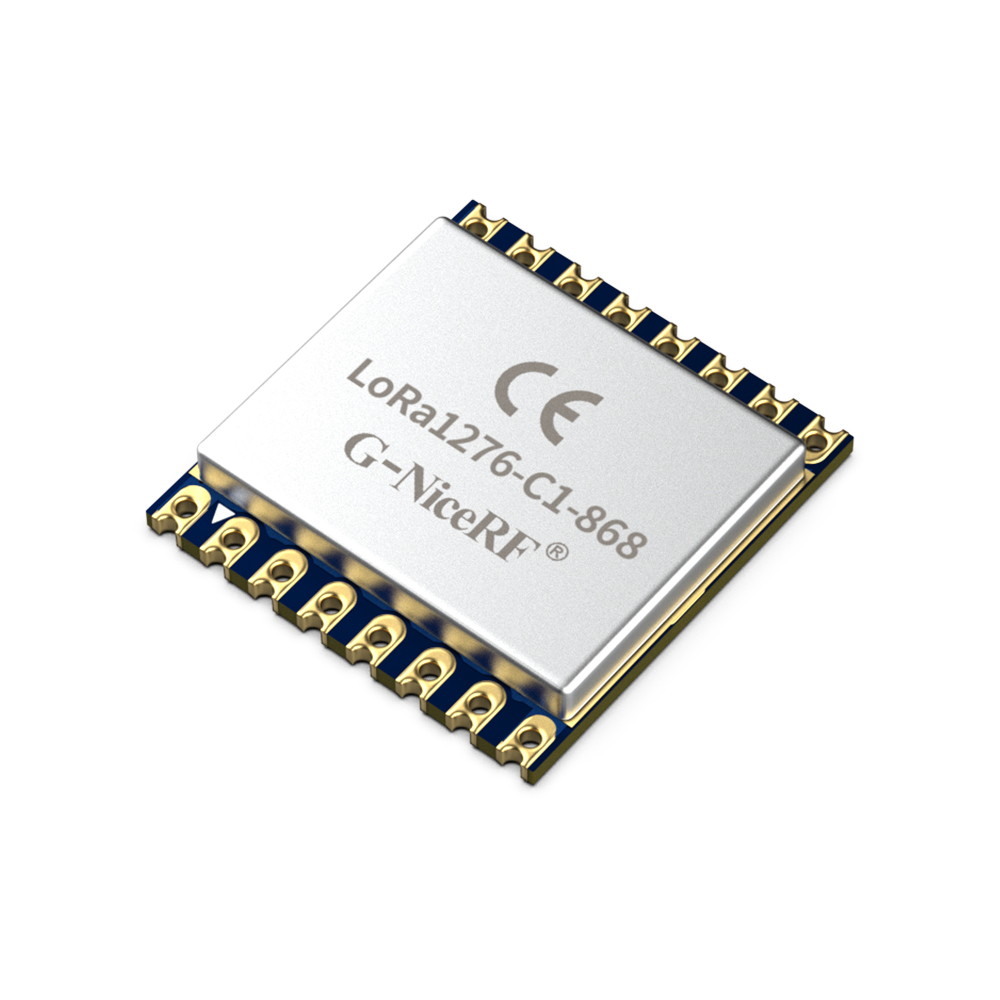

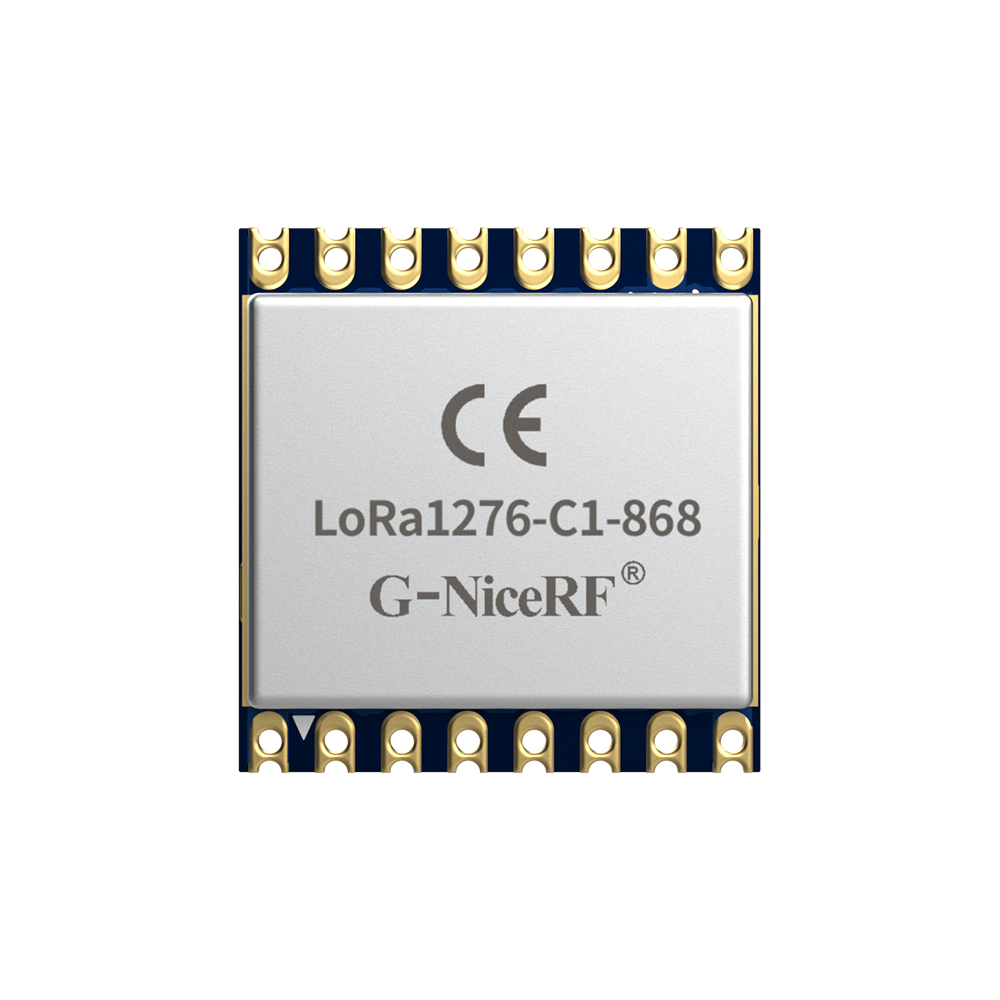

LoRa1276-C1：CE-RED認證 SX1276芯片 868MHz LoRa模塊

LoRa1276-C1 LoRa模塊采用 Semtech 公司的 SX1276 器件，該器件采用了 LoRa 擴頻調制跳頻技術，其通信距離，接收靈敏度都遠超現在的 FSK、GFSK 調制，且多個傳輸?shù)男盘栒加猛粋€(gè)信道而不受影響，具有超強的抗干擾性。此模塊天線開關由芯片內部集成控制，小巧的體積搭配 100mW 的輸出功率，在無線抄表，遠程工控等行業得以廣泛地應用。
LoRa1276-C1系列模塊嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。
LoRa1276-C1-868已經獲得了CE 認證，客戶在做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。

聯系我們

規格書&附件下載

產品規格書：LoRa127X-C1 100mW LoRa無線收發模塊 V3.1.pdf

示例代碼：Lora1278 Lora1276 demo.rar

認證報告：lora1276-C1-868 CE 報告.zip

其它附件：sx1276_77_78_79.pdf

其它附件：LoRa series configuration tool.rar

產品簡介

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

lora127X

國際認證進口芯片應用廣泛小體積模塊無鉛工藝

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	1.8	3.3	3.7	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		10.8		mA
發射電流		120		mA	@20dBm
休眠電流		1		uA
射頻參數
頻率范圍	403	433	463	MHz	@433MHz
	470	490	510	MHz	@490MHz
	800	868	900	MHz	@868MHz
	900	915	1000	MHz	@915MHz
調制速率	1.2		300	Kbps	FSK
調制速率	0.018		37.5	Kbps	LoRa
發射功率范圍	-1		20	dBm
接收靈敏度		-123		dBm	@FSK data=1.2kbps, Fdev=10KHz
接收靈敏度		-139		dBm	@LoRa BW=125KHz_SF = 12_CR=4/5

產品特點

頻率范圍：868 MHz（可定制 137-1020 MHz）
靈敏度：-139dBm @LoRa
最大輸出功率：20 dBm
低接收電流：10.8 mA
休眠電流< 1.5uA
數據傳輸率：1.2-300 Kbps @FSK 0.018-37.5 Kbps @LoRa
LoRa、(G)FSK 調制模式
內置天線靜電保護
127 分貝動態范圍 RSSI
256 個字節 FiFo 與 CRC 跳頻功能
內置溫度傳感器
信號無阻塞
工作溫度范圍：-40 ~ +85 °C

應用領域

遠程抄表
工業控制
家庭自動化遙測
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
無線 PC 外圍設備

SX1276 LoRa模塊LoRa1276-C1-868的典型應用電路

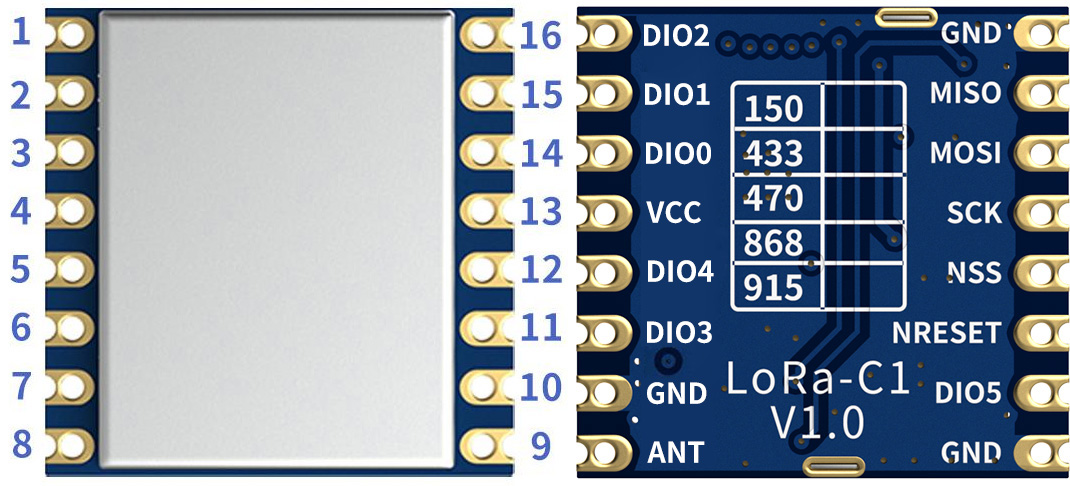

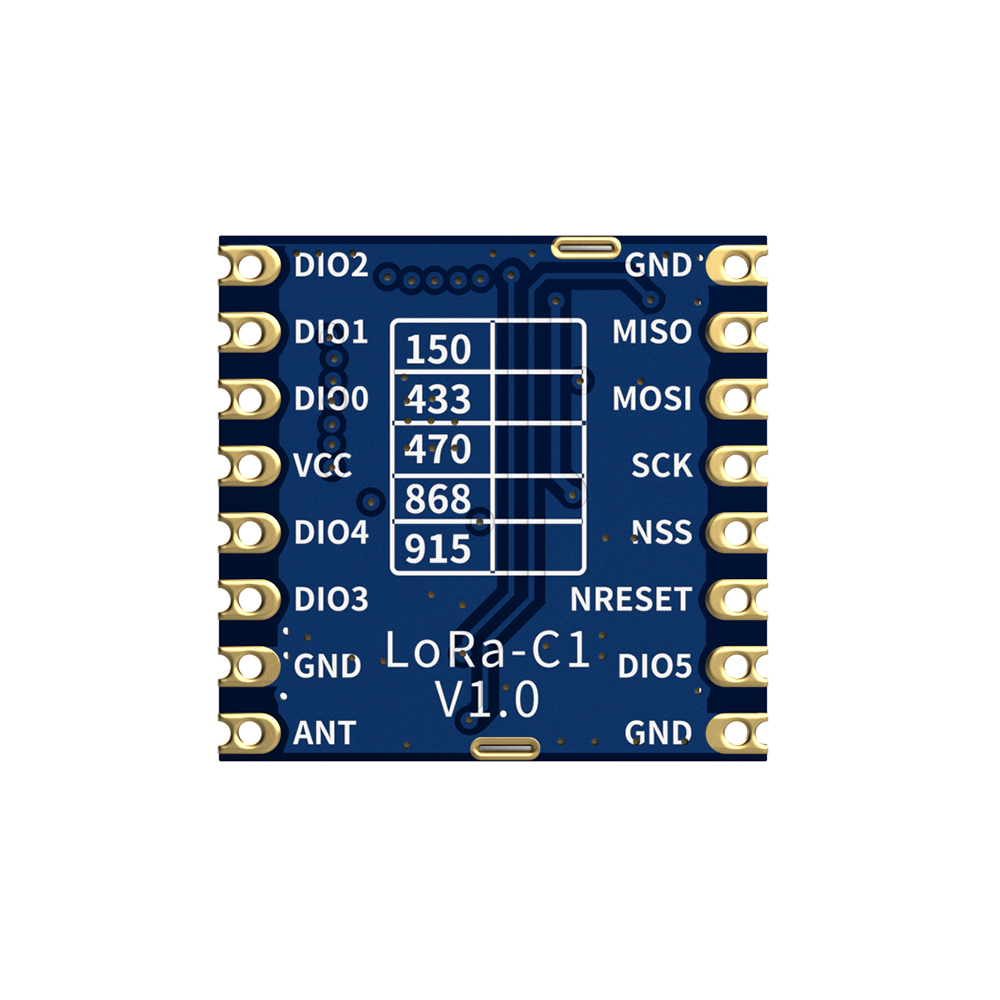

模塊引腳定義

腳位編號	引腳定義	描述
1	GND	接電源地
2	MISO	SPI數據輸出
3	MOSI	SPI數據輸入
4	SCK	SPI時鐘輸入
5	NSS	SPI片選輸入
6	NRESET	復位觸發輸入
7	DIO5	數字I/O,可自定義
8	GND	接電源地
9	ANT	接50歐的同軸天線
10	GND	接電源地
11	DIO3	數字I/O,可自定義
12	DIO4	數字I/O，可自定義
13	VCC	電源正輸入（默認3.3V）
14	DIO0	數字I/O，可自定義
15	DIO1	數字I/O，可自定義
16	DIO2	數字I/O，可自定義

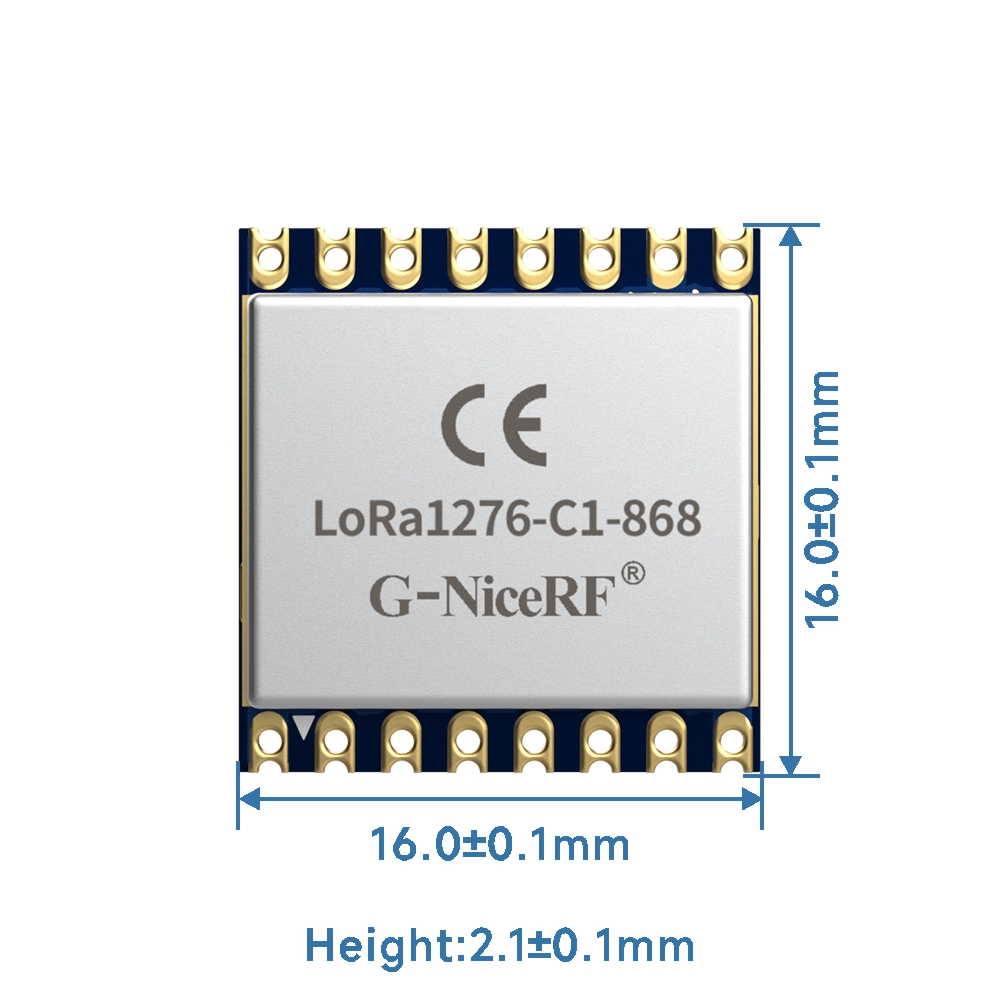

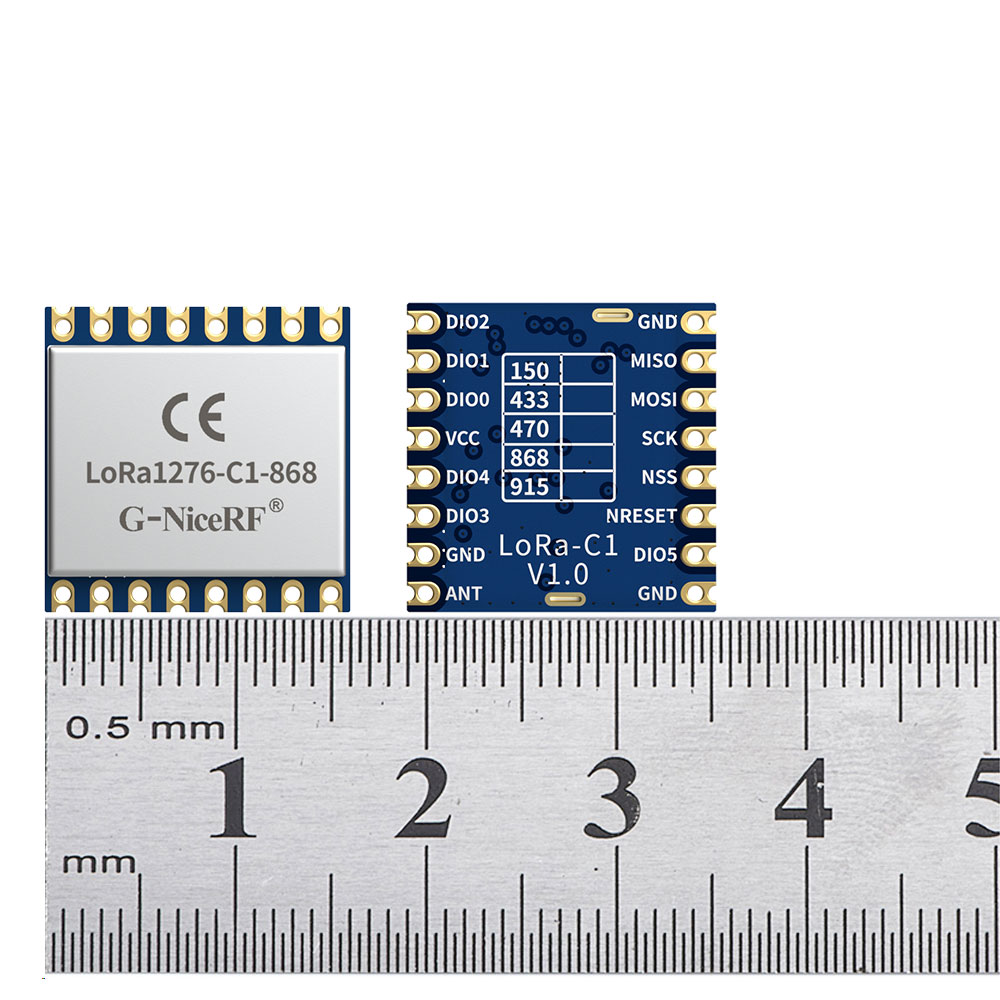

SX1276 LoRa模塊LoRa1276-C1-868的機械尺寸
