LoRa1262F30：2W 大功率 868/915MHz LoRa擴頻無線收發模塊

LoRa1262F30是一款超低接收功耗、大功率的LoRa無線收發模塊，它內部集成了 Semtech 公司的 SX1262 芯片，該方案采用 LoRa 擴頻調制跳頻技術，其通信距離以及接收靈敏度都遠超其他 FSK 和 GFSK 的方案，且它的多個傳輸信號占用同一個信道可以不受影響，使其具有超強的抗干擾性，在遠程工控等行業得以廣泛地應用。
LoRa1262F30嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：LoRa126XF30 2W大功率擴頻無線收2.3.pdf

示例代碼：Lora1262_demo v1.4.1.rar

認證報告：LoRa前端系列ROHS 報告 S22101902701001.pdf

其它附件：DS_SX1261-2_V1.2.pdf

產品簡介

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

lora126X系列產品詳情

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3	5	6.5	V
工作溫度范圍	-40	25	85	℃
電流消耗
接收電流		< 5		mA	@433MHz,490MHz @5V
接收電流		< 7		mA	@868MHz,915MHz @5V
發射電流	500		600	mA	@5V 30dBm,433MHz,490MHz
	600		700	mA	@5V 30dBm,868MHz,915MHz
	750		850	mA	@6V 33dBm@433MHz,490MHz
休眠電流		< 2		uA	@433MHz，490MHz
休眠電流		< 5		uA	@868MHz，915MHz
射頻參數
頻率范圍	400	433	460	MHz	@433 MHz
	470	490	510	MHz	@490 MHz
	848	868	888	MHz	@868 MHz
	890	910	930	MHz	@915 MHz
調制速率	1.2		300	Kbps	@FSK
調制速率	0.018		62.5	Kbps	@LoRa
發射功率	31		33	dBm	@433MHz,490MHz @5v
發射功率	29		31	dBm	@868MHz,915MHz @5v
軟件可調功率范圍	12		32	dBm	@433MHz,490MHz @5v
軟件可調功率范圍	1		30	dBm	@868MHz,915MHz @5v
接收靈敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收靈敏度		-139		dBm	@LoRa BW=62.5 KHz SF = 12 CR=4/5

產品特點

頻率范圍：868/915 MHz
接收功耗 < 5mA(7mA @TCXO)
靈敏度：-148dBm @LoRa
最大輸出功率：33dBm(2W) @6V
調制模式：LoRa、(G)FSK
數據傳輸率： 0.6-300 Kbps @FSK 0.018-62.5 Kbps @LoRa
256 個字節 FiFo

應用領域

工業抄表
停車場傳感器管理
工業自動化
農業傳感器
智慧城市
倉庫管理
路燈
物流管理
環境傳感器
健康產品
安防產品
遙控控制

SX1262 LoRa無線收發模塊LoRa1262F30的典型應用電路

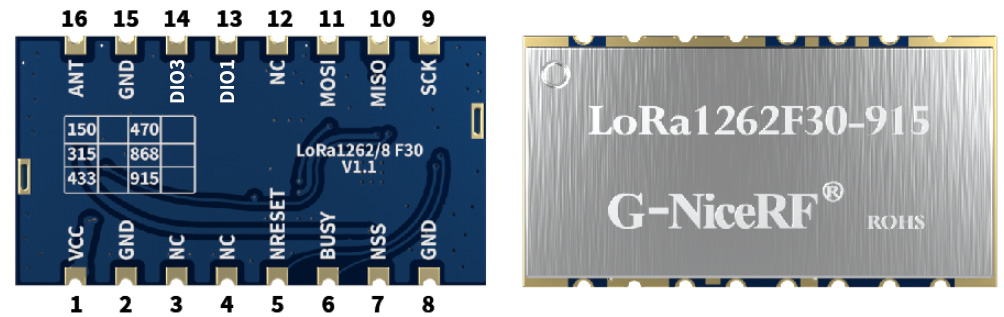

模塊引腳

腳位編號	引腳定義	描述
1	VCC	接電源
2	GND	接電源地
3.4.12	NC	懸空
5	NRESET	復位觸發輸入
6	BUSY	用于狀態指示，具體看芯片資料。
7	NSS	SPI片選輸入
8	GND	接電源地輸入
9	SCK	SPI時鐘
10	MISO	SPI數據輸出
11	MOSI	SPI數據輸入
13	DIO1	數字I/O，可自定義
14	DIO3	數字I/O，可自定義
15	GND	接電源地
16	ANT	接50歐的同軸天線

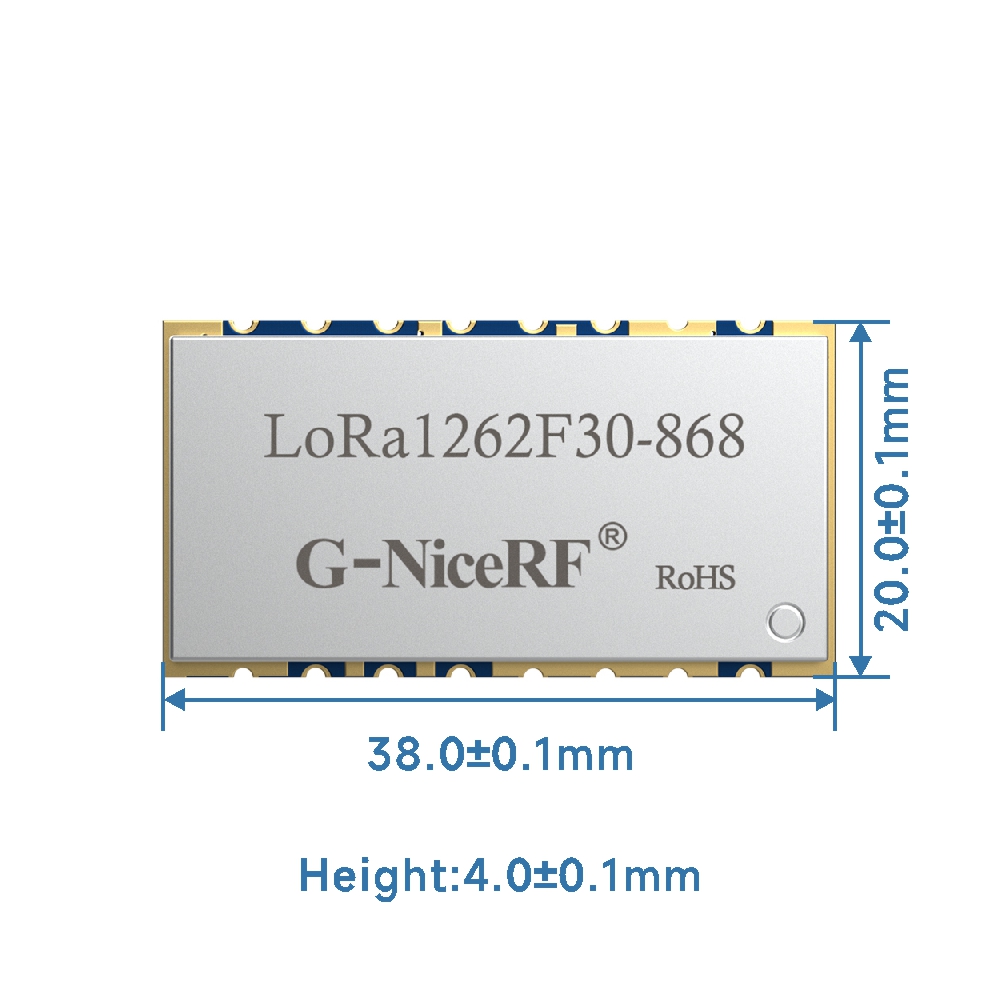

SX1262 LoRa無線收發模塊LoRa1262F30的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全雙工	1W/30dBm	410-490 MHz	24*39.3
