LoRa1278-C1：C認證 SX1278芯片 100mW 433/470MHz LoRa無線通信模塊

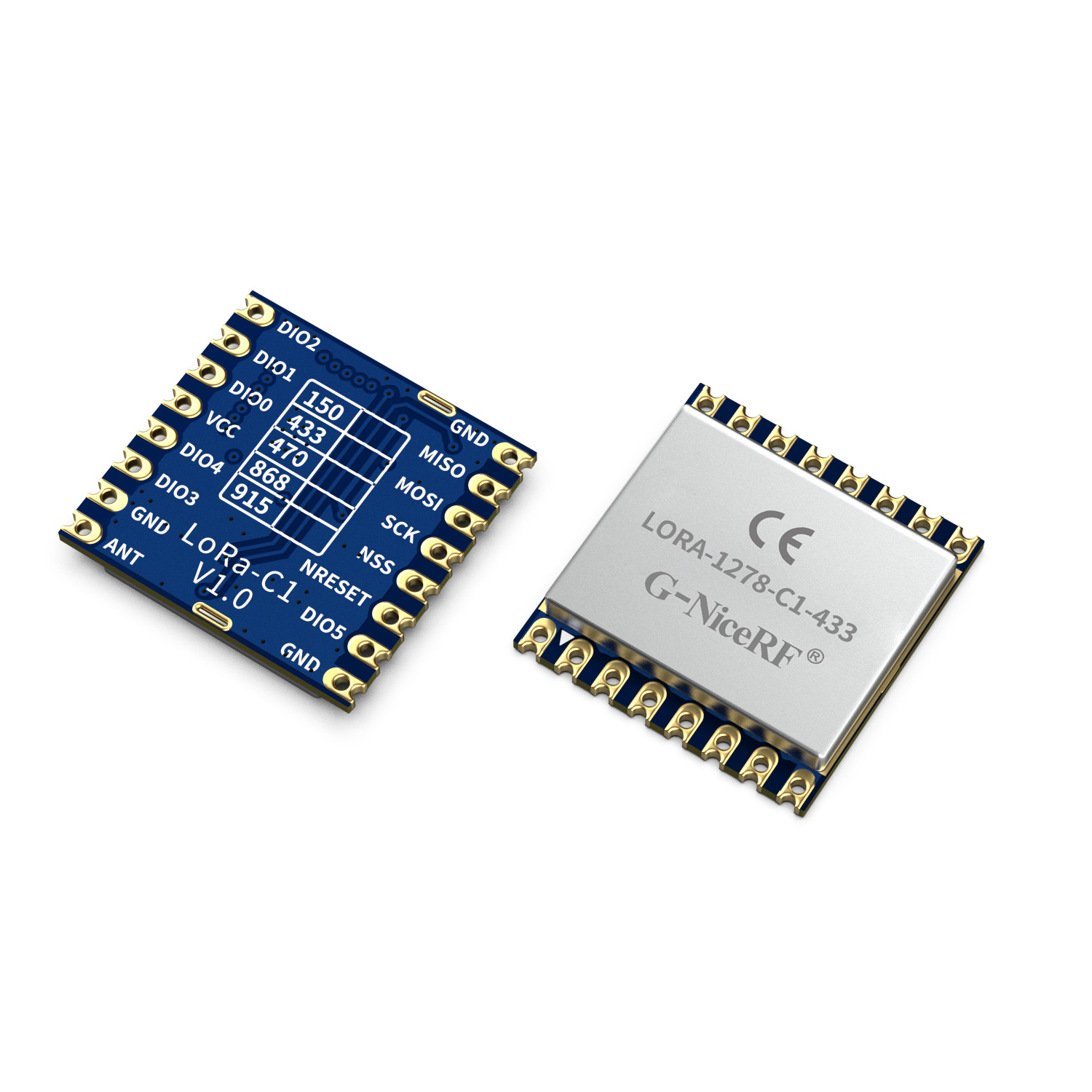

LoRa1278-C1 LoRa無線通信模塊采用Semtech公司的SX1278器件，該器件采用了LoRa擴頻調制跳頻技術，其通信距離，接收靈敏度都遠超現在的FSK、GFSK調制，且多個傳輸?shù)男盘栒加猛粋€信道而不受影響，具有超強的抗干擾性。此模塊天線開關由芯片內部集成控制，小巧的體積搭配100mW的輸出功率，在無線抄表，遠程工控等行業得以廣泛地應用。
LoRa1278-C1系列模塊嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：LoRa127X-C1 100mW LoRa無線收發模塊 V3.1.pdf

封裝尺寸：Lora1278-C1 package 2018.rar

示例代碼：Lora1278 -C1 demo_ch.rar

其它附件：Arduino-lora.pdf

其它附件：sx1276_77_78_79.pdf

其它附件：參數配置軟件.zip

認證報告：LoRa1278-C1-433-CE.zip

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.8	3.3	3.7	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		10.8		mA
發射電流		120		mA	@20dBm
休眠電流		1		uA
射頻參數
頻率范圍	403	433	463	MHz	@433MHz
頻率范圍	470	490	510	MHz	@470MHz
調制速率	1.2		300	Kbps	FSK
調制速率	0.018		37.5	Kbps	LoRa
發射功率范圍	-1		20	dBm
接收靈敏度		-123		dBm	@FSK data=1.2Kbps, Fdev=10KHz
接收靈敏度		-139		dBm	@LoRa BW=125KHz_SF = 12_CR=4/5

產品特點

頻率范圍：433/470 MHz（可定制137-1020 MHz）
靈敏度：-139dBm@LoRa
最大輸出功率：20 dBm
低接收電流：10.3 mA
休眠電流< 1.5uA
數據傳輸率：1.2-300 Kbps @FSK 0.018-37.5 Kbps @LoRa
Lora、(G)FSK調制模式
內置天線靜電保護
127分貝動態范圍RSSI
256個字節FiFo與CRC跳頻功能
內置溫度傳感器和低電量指示燈
信號無阻塞
工作溫度范圍：-40~ +85 °C

應用領域

遠程抄表
工業控制
家庭自動化遙測
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
無線PC外圍設備

SX1278 LoRa無線通信模塊LoRa1278-C1的典型應用電路

lora模塊lora1278-C1

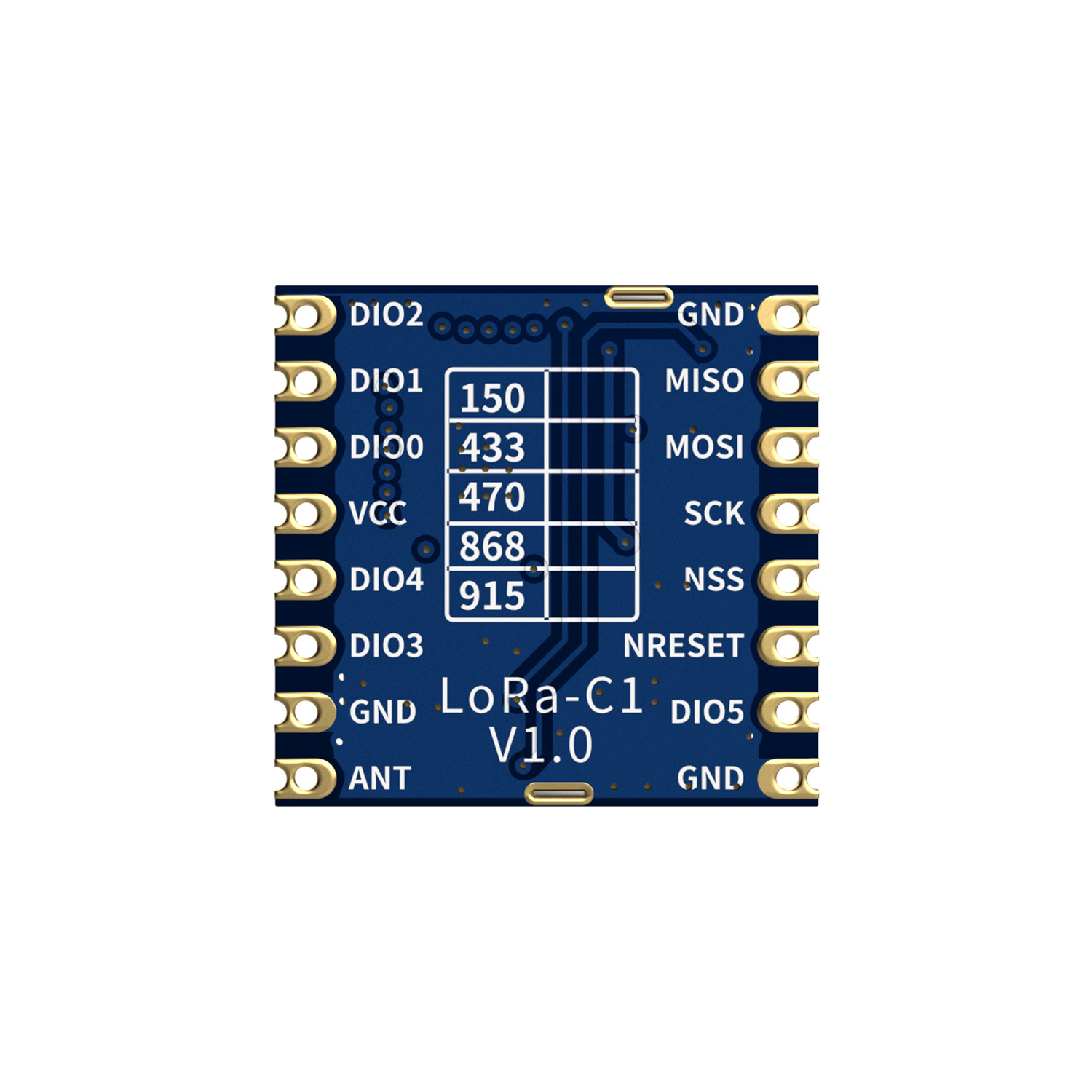

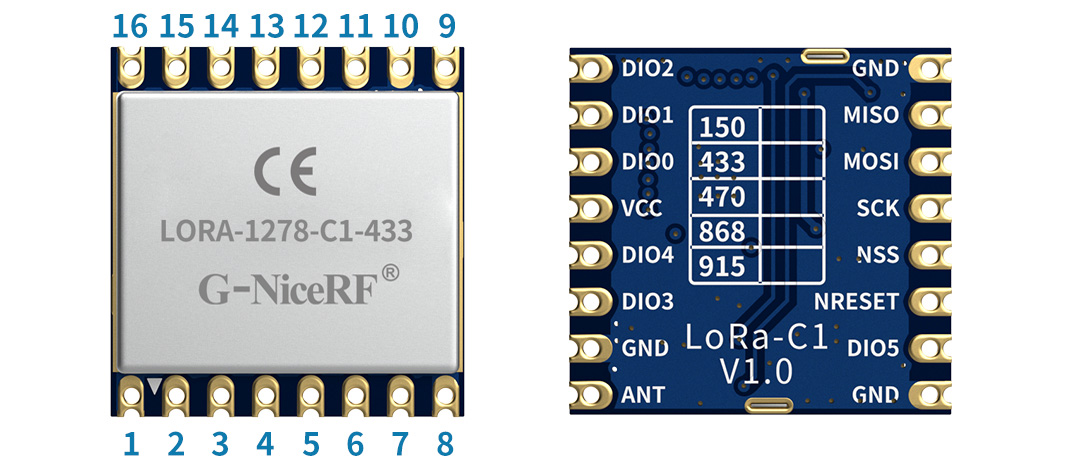

腳位編號	引腳定義	描述
1	GND	接電源地
2	MISO	SPI數據輸出
3	MOSI	SPI數據輸入
4	SCK	SPI時鐘輸入
5	NSS	SPI片選輸入
6	NRESET	復位觸發輸入
7	DIO5	數字I/O,可自定義
8	GND	接電源地
9	ANT	接50歐的同軸天線
10	GND	接電源地
11	DIO3	數字I/O,可自定義
12	DIO4	數字I/O，可自定義
13	VCC	電源正輸入（默認3.3V）
14	DIO0	數字I/O，可自定義
15	DIO1	數字I/O，可自定義
16	DIO2	數字I/O，可自定義

SX1278 LoRa無線通信模塊LoRa1278-C1的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全雙工	1W/30dBm	410-490 MHz	24*39.3
