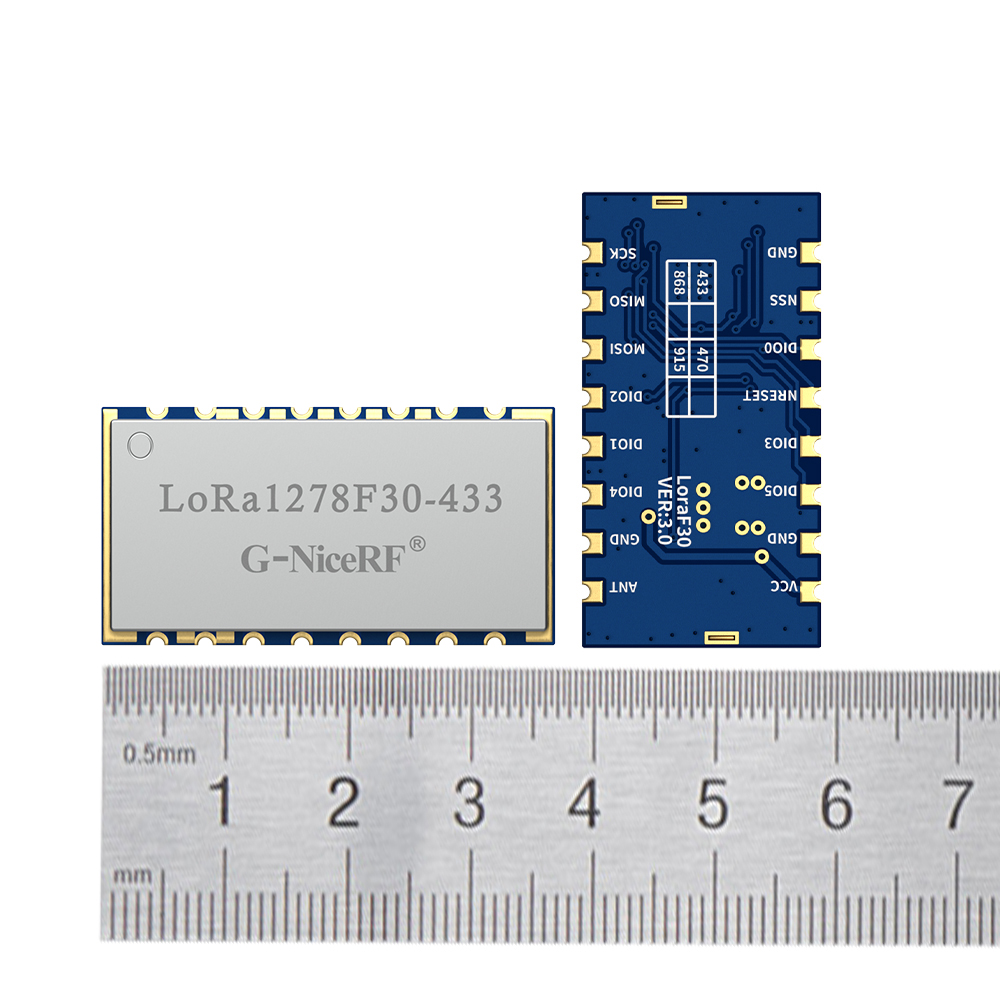

LoRa1278F30：SX1278芯片 1W 大功率LoRa無線收發模塊

LoRa1278F30是一款大功率LoRa無線收發模塊，它內部集成了Semtech公司的SX1278芯片。
LoRa1278F30設計為1W的輸出功率，超遠傳輸距離為10km，-139dBm的高靈敏度，適用于無線抄表，遠程工控等行業。它使用頻率范圍廣，滿足多種應用需要。
LoRa1278F30嚴格使用無鉛工藝生產和測試，符合RoHS、Reach標準。

聯系我們

規格書&附件下載

產品規格書：LoRa127XF30 1W大功率擴頻無線收發模塊V3.3.pdf

封裝尺寸：LoraF30 RF4463F30 RF4432F27 package 2018.rar

示例代碼：Lora1276 demo_ch.rar

其它附件：Arduino-lora.pdf

其它附件：sx1276_77_78_79.pdf

其它附件：參數配置軟件.zip

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3	5	6.5	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		< 13		mA	@5V
發射電流	550	600	650	mA	@30dBm@433 MHz
體眠電流		< 10		uA
射頻參數
頻率范圍	400	433	460	MHz	@433 MHz
頻率范圍	470	490	510	MHz	@470 MHz
調制速率	1.2		300	Kbps	FSK
調制速率	0.018		17.353	Kbps	LoRa
發射功率范圍	25	30	30.5	dBm	@433~470 MHz
接收靈敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收靈敏度		-139		dBm	@LoRa BW=62.5 KHz SF = 12 CR=4/5

產品特點

頻率范圍：433/470MHz
靈敏度：-139dBm
最大輸出功率：30 dBm
低接收電流：13 mA
休眠電流：< 10 uA
數據傳輸率：@FSK,1.2-300 Kbps @LoRa，0.018-37.5 Kbps
多路信號無阻塞
LoRa、MSK、GFSK和GMSK調制模式
127分貝動態范圍RSSI
256個字節FiFo與CRC跳頻功能
內置溫度傳感器和低電量指示燈
供電范圍：3.0-6.5 V
工作溫度范圍：-40 ~ +85 °C

應用領域

工業遠程無線遙控
遠程抄表
家庭安防報警及遠程無鑰匙進入
家庭自動化遙測
傳感器網絡
標簽讀寫器

SX1278 LoRa無線收發模塊LoRa1278F30的典型應用電路

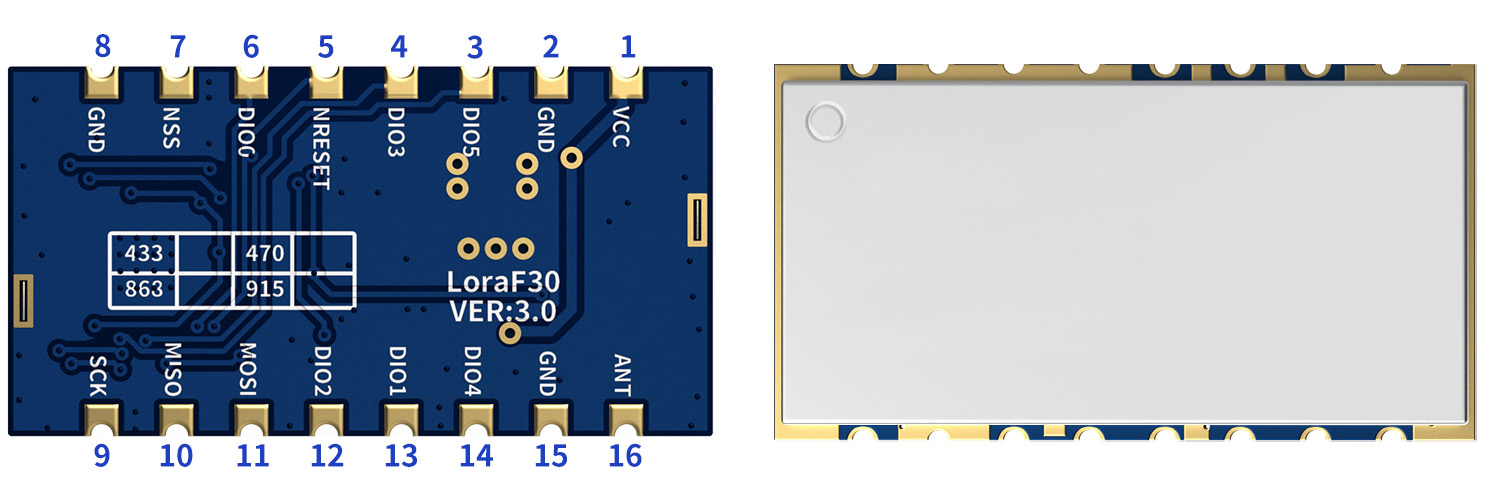

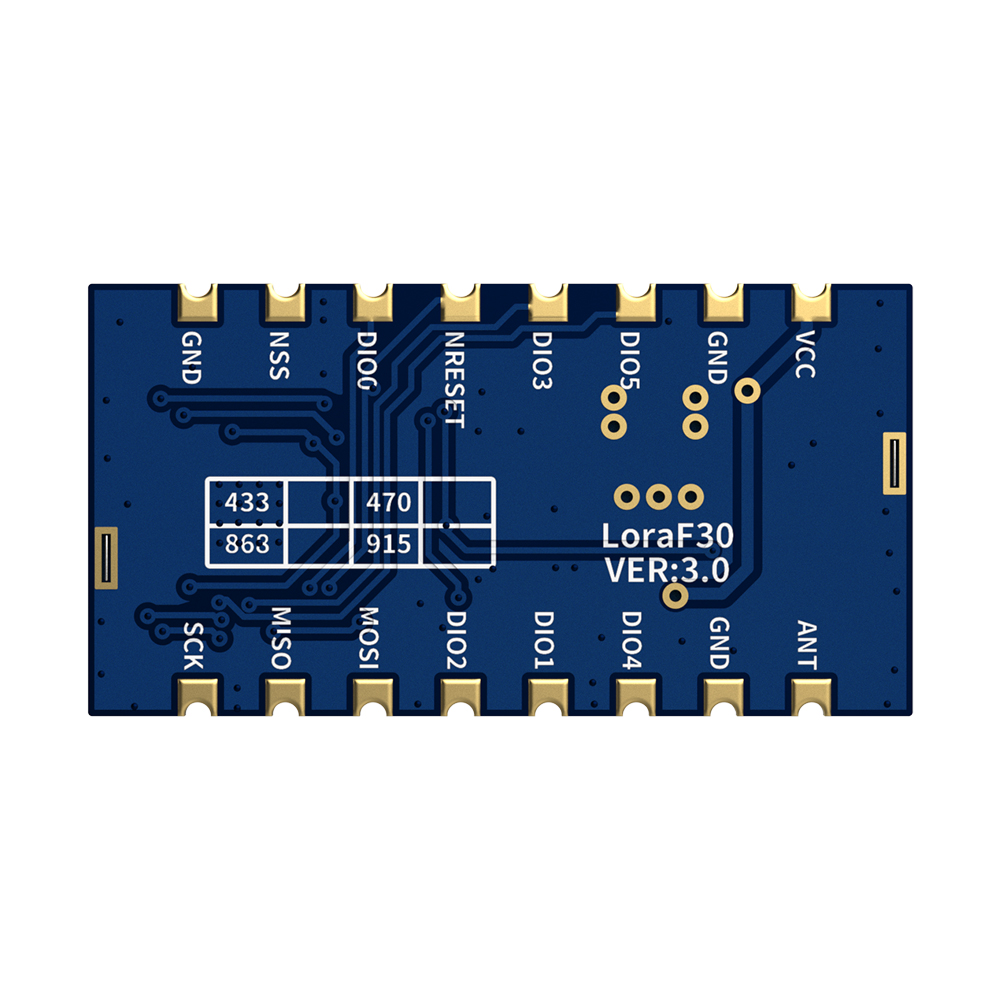

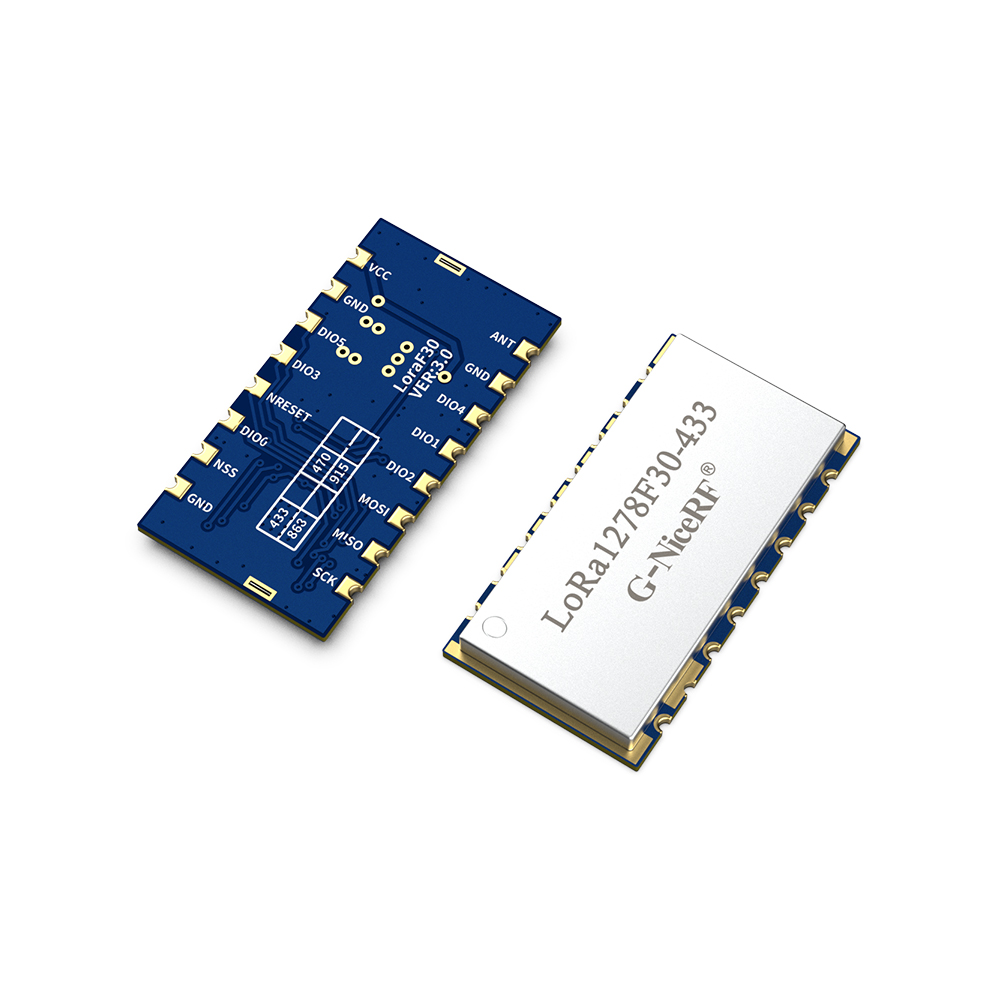

模塊引腳

腳位編號	引腳定義	描述
1	VCC	接電源
2	GND	接電源地
3	DIO5	數字I/O，可自定義
4	DIO3	數字I/O，可自定義
5	NRESET	復位觸發輸入
6	DIO0	數字I/O，可自定義
7	NSS	SPI片選輸入
8	GND	接電源地輸入
9	SCK	SPI時鐘
10	MISO	SPI數據輸出
11	MOSI	SPI數據輸入
12	DIO2	數字I/O，可自定義
13	DIO1	數字I/O，可自定義
14	DIO4	數字I/O，可自定義
15	GND	接電源地
16	ANT	接50歐的同軸天線

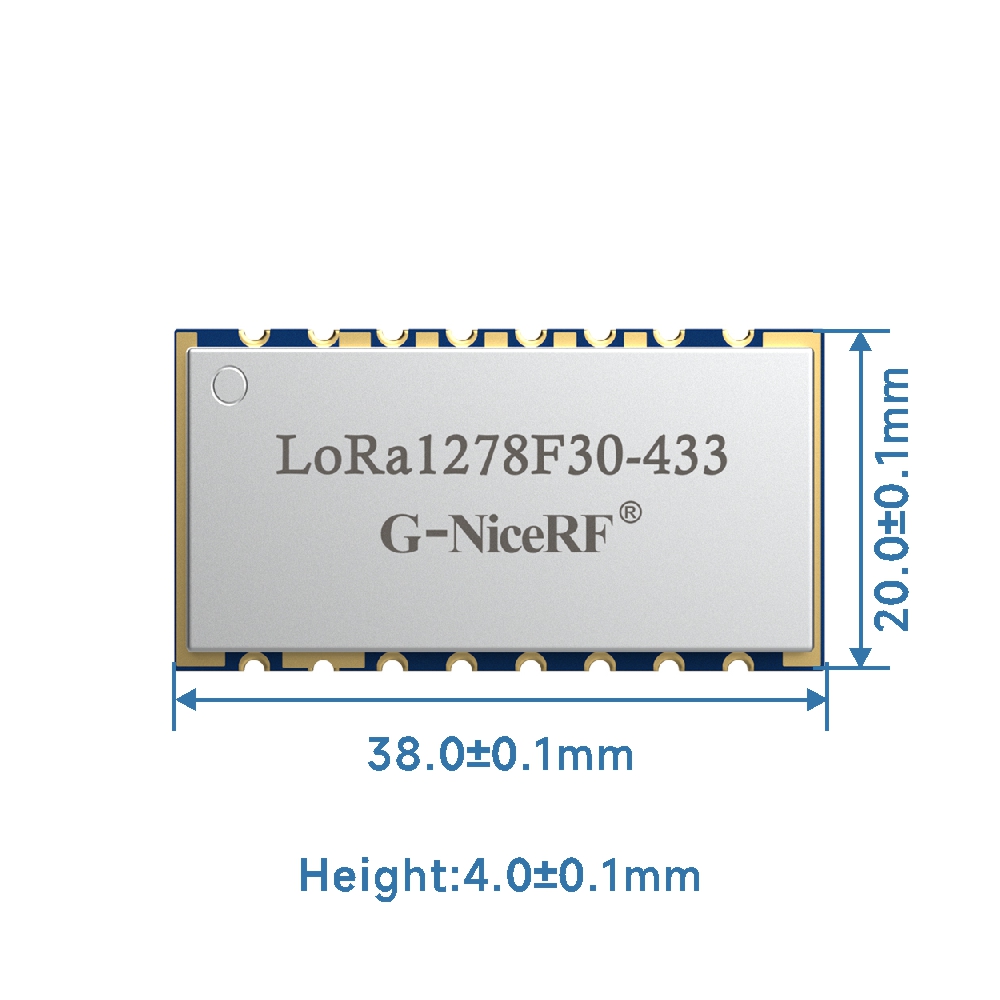

SX1278 LoRa無線收發模塊LoRa1278F30的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
LoRa1121F33-1G9		1W/2W	Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全雙工	1W/30dBm	410-490 MHz	24*39.3
