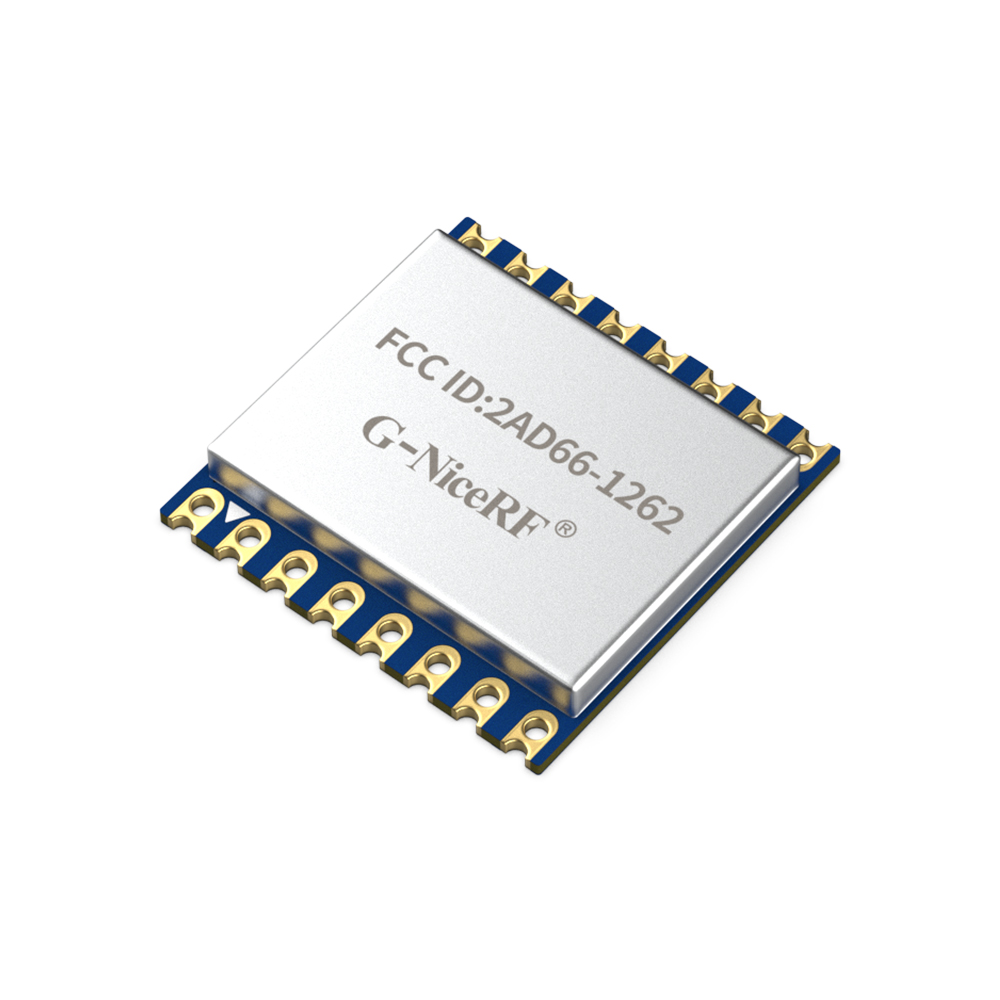

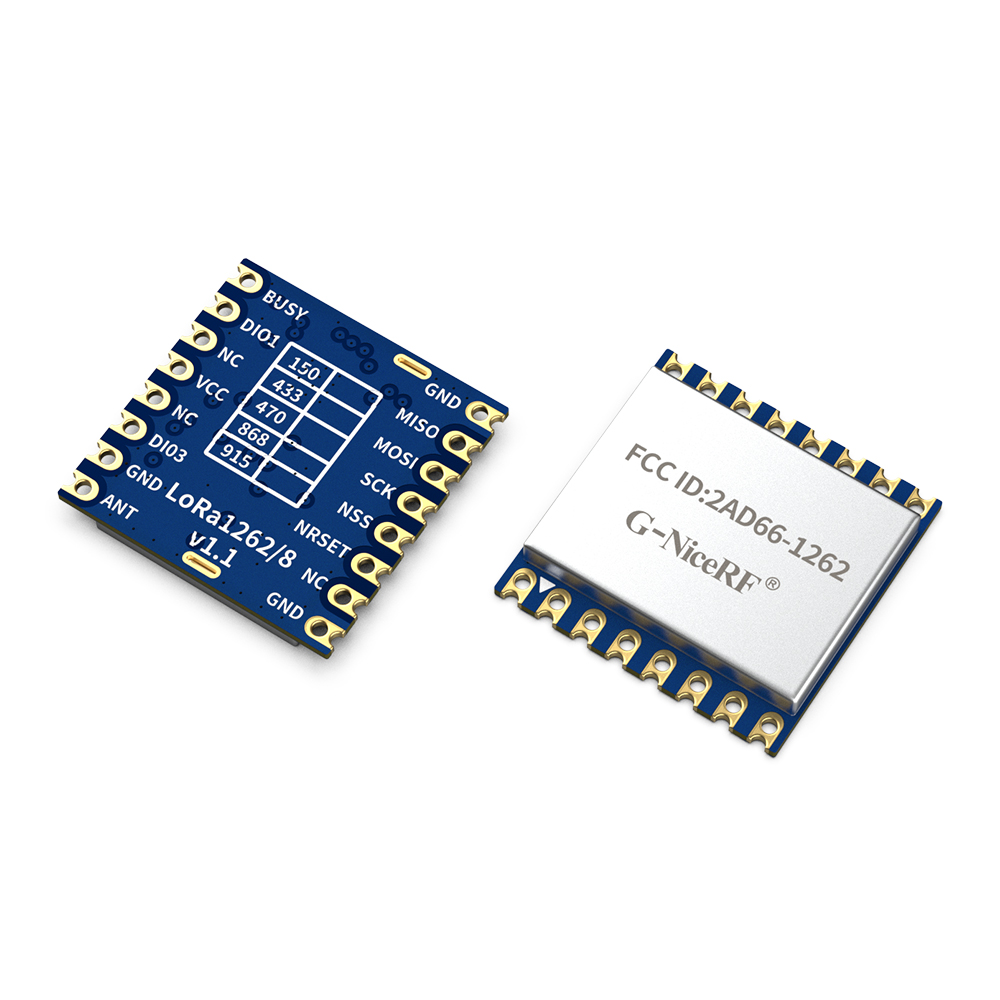

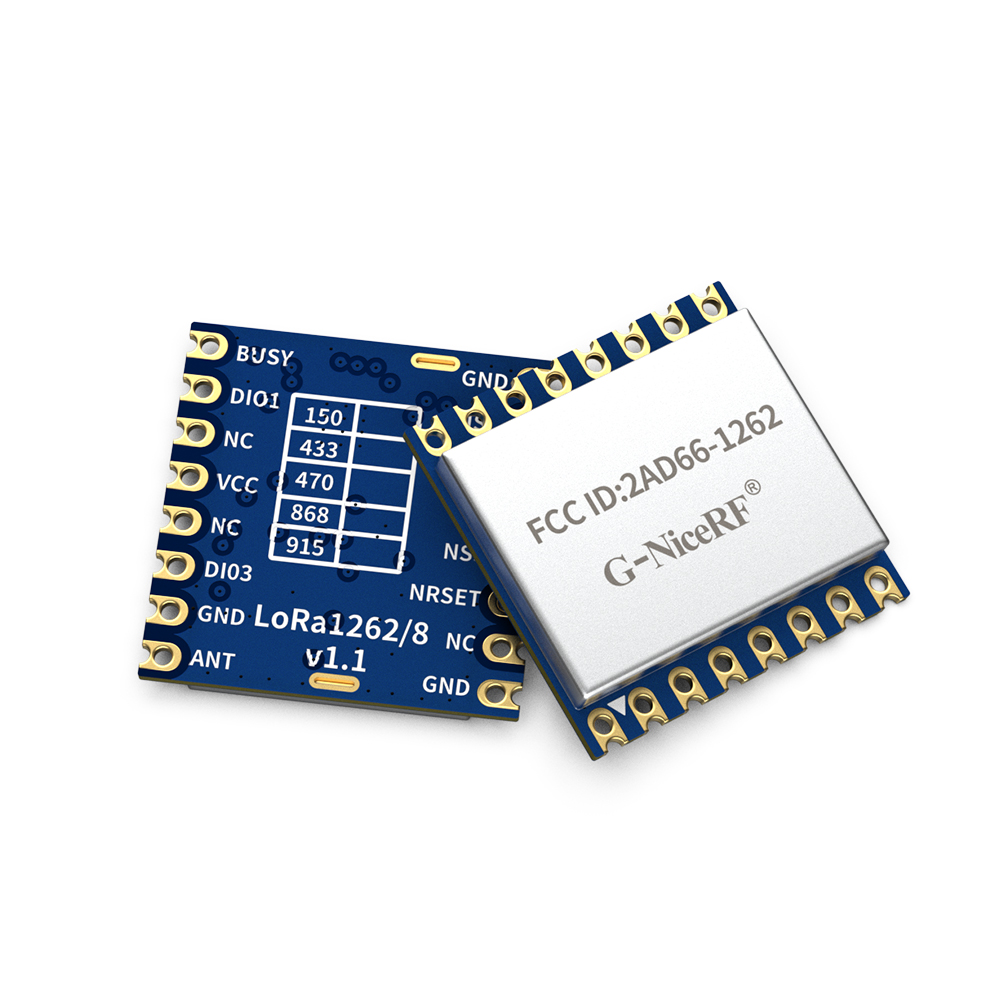

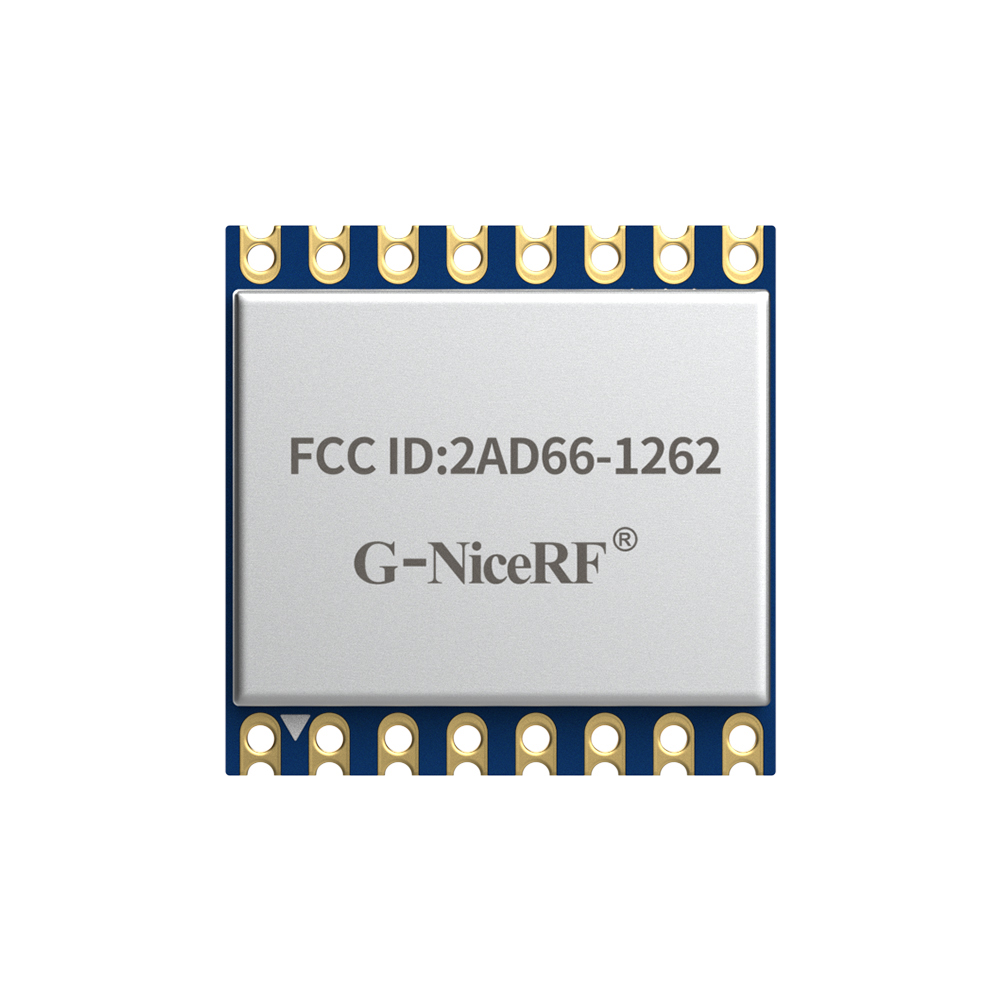

LoRa1262-915M模塊
LoRa1262-915M模塊
LoRa1262-915M模塊
LoRa1262-915M模塊
LoRa1262-915M模塊

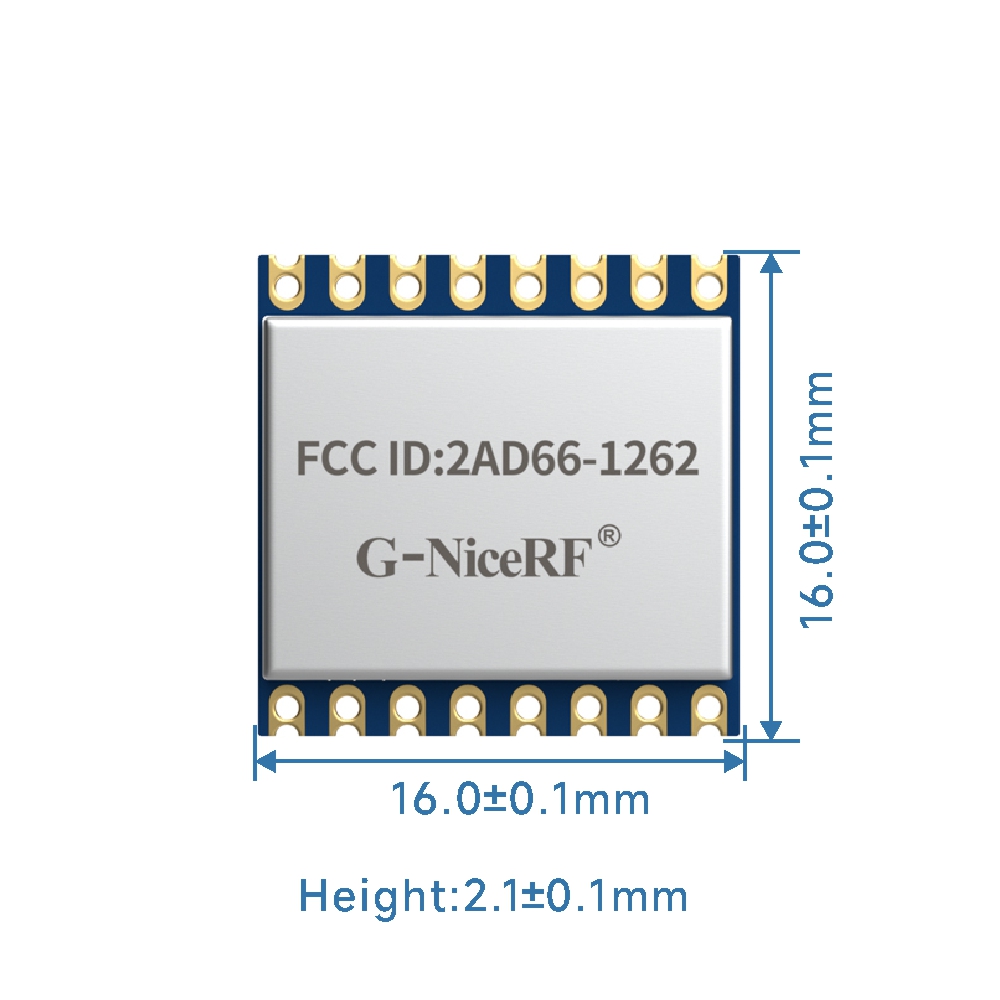

LoRa1262-915尺寸
LoRa無線收發模塊

LoRa1262：FCC ID認證 SX1262芯片 915MHz LoRa無線收發模塊

LoRa1262-915無線模塊采用了 Semtech 公司的 SX1262 芯片來設計，結合高精度晶振，超低接收電流和休眠電流,-148dBm 的靈敏度。內置 64KHz 晶振，在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部 MCU 的資源。小巧的體積搭配 22dBm(160mW)的輸出功率，在物聯網和電池供電的應用場景有極大的優勢。
LoRa1262-915 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。
LoRa1262-915 已經獲得了FCC 認證，客戶在做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。
可以在此處檢查FCC ID：（FCC ID 2AD66-1262）
https://www.fcc.gov/oet/ea/fccid

聯系我們

分享產品：

規格書&附件下載

產品規格書：LoRa126X 超低功耗 160mw LoRa無線收發模塊 V2.1.pdf

封裝尺寸：Lora-C1 Lora126X Lora1280-1281 RF4432X1 package 2018.rar

示例代碼：Lora1262_demo v1.4.1.rar

認證報告：FCC?grant_2AD66-1262_DTS.pdf

認證報告：LoRa前端系列ROHS 報告 S22101902701001.pdf

其它附件：DS_SX1261-2_V1.2.pdf

產品簡介
性能參數
特點&應用
典型應用電路
引腳定義
機械尺寸（單位：mm）
系列產品

lora126X系列產品詳情

★注：我司默認出貨是TCXO晶振版本，如客戶需要，亦可定制普通晶振版本。

參 數 最 小 典 型 最 大 單 位 條 件
運 行 條 件
工作電壓范圍 1.8 3.3 3.7 V
工作溫度范圍 -40 25 85 ℃
電 流 消 耗
接收電流   < 6.5   mA @TCXO晶振

（默認 2.8V，1.8V 可選）
  < 5   mA @無源晶振
發射電流   < 130   mA @868MHz @915MHz
  < 110   mA @433MHz @490MHz
休眠電流   1.9   uA OFF mode (SLEEP mode with cold start) All blocks off
  2.3   uA SLEEP mode (SLEEP mode with warm start) Configuration retained
  2.9   uA SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
  0.56   mA STDBY_RC mode ， RC13M, XOSC OFF
  2.35   mA STDBY_XOSC mode ， XOSC ON
射 頻 參 數
頻率范圍 400 433 450 MHz @433MHz
470 490 510 MHz @490MHz
850 868 890 MHz @868MHz
900 915 940 MHz @915MHz
發射功率范圍 -15 22   dBm
 接收靈敏度   -133   dBm @LoRa BW=125KHz_SF = 10_CR=4/5

產品特點

  • 頻率范圍：915 MHz（可定制 150-960 MHz）
  • 靈敏度：-148dBm @LoRa
  • 最大輸出功率：22 dBm（160mW）
  • 工業級高精度晶振
  • LoRa、(G)FSK 調制模式
  • 數據傳輸率：0.6-300 Kbps @FSK   0.018-62.5 Kbps @LoRa
  • 256 個字節 FiFo

應用領域

  • 工業抄表
  • 停車場傳感器管理
  • 工業自動化
  • 農業傳感器
  • 智慧城市
  • 倉庫管理
  • 路燈
  • 物流管理
  • 環境傳感器
  • 健康產品
  • 安防產品
  • 遙控控制

SX1262 LoRa無線收發模塊LoRa1262的典型應用電路

LoRa1268-915引腳定義



腳位編號 引腳定義 描  述
1 GND 接電源地
2 MISO SPI數據輸出
3 MOSI SPI數據輸入
4 SCK SPI時鐘輸入
5 NSS SPI片選輸入
6 NRESET 復位觸發輸入
7、12、14 NC  空腳
8 GND 接電源地
9 ANT 接50歐的同軸天線
10 GND 接電源地
11 DIO3  數字I/O,可自定義
13 VCC  電源正輸入（默認3.3V）
15 DIO1  數字I/O，可自定義
16 BUSY  用于狀態指示，具體看芯片資料。

SX1262 LoRa無線收發模塊LoRa1262的機械尺寸

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
LoRa1121F33-1G9 1W/2W Sub-G/S 39*21*3.3
LoRa1121F33-2G4 1W/2W Sub-G/2400 39*21*3.3
LoRa1120 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-868 CE 160mW/22dBm 868 16*16*2.1
LoRa-CC68-915 FCC 160mW/22dBm 915 16*16*2.1
CC68-C1 FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-X1 160mW/22dBm 433/470/868/915 12.5*13.8*1.8
LoRa1262-868 CE 160mW/22dBm 868 16*16*2.1
LoRa1262-915 FCC 160mW/22dBm 915 16*16*2.1
LoRa1268 160mW/22dBm 433/470 16*16*2.1
LoRa1262F30 2W/33dBm 868/915 38*20*4
LoRa1268F30 2W/33dBm 433/470 38*20*4
LoRa1268F30-mini 1W/30dBm 433/470 26.4*16*2.7
LoRa1276-C1-868 CE 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1276-C1-915 FCC/IC 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1278-C1 CE 100mW/20dBm 150/433/470 16*16*2.1
LoRa1278 100mW/20dBm 150/433/470 17*17.3*2.3
LoRa1276-915 FCC 100mW/20dBm 150/433/470/868/915 17*17.3*2.3
LoRa1278F30 1W/30dBm 150/433/470 38*20*4
LoRa1276F30 500mW/27dBm 150/433/470/868/915 38*20*4
LoRa1280 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa1281-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa128XF27 FCC/CE 500mW/27dBm 2400 31.5*15.8*3.2
LoRa1280F27-TCXO 500mW/27dBm 2400 31.5*15.8*3.2
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
SA618F30-FD 全雙工 1W/30dBm 410-490 MHz 24*39.3
