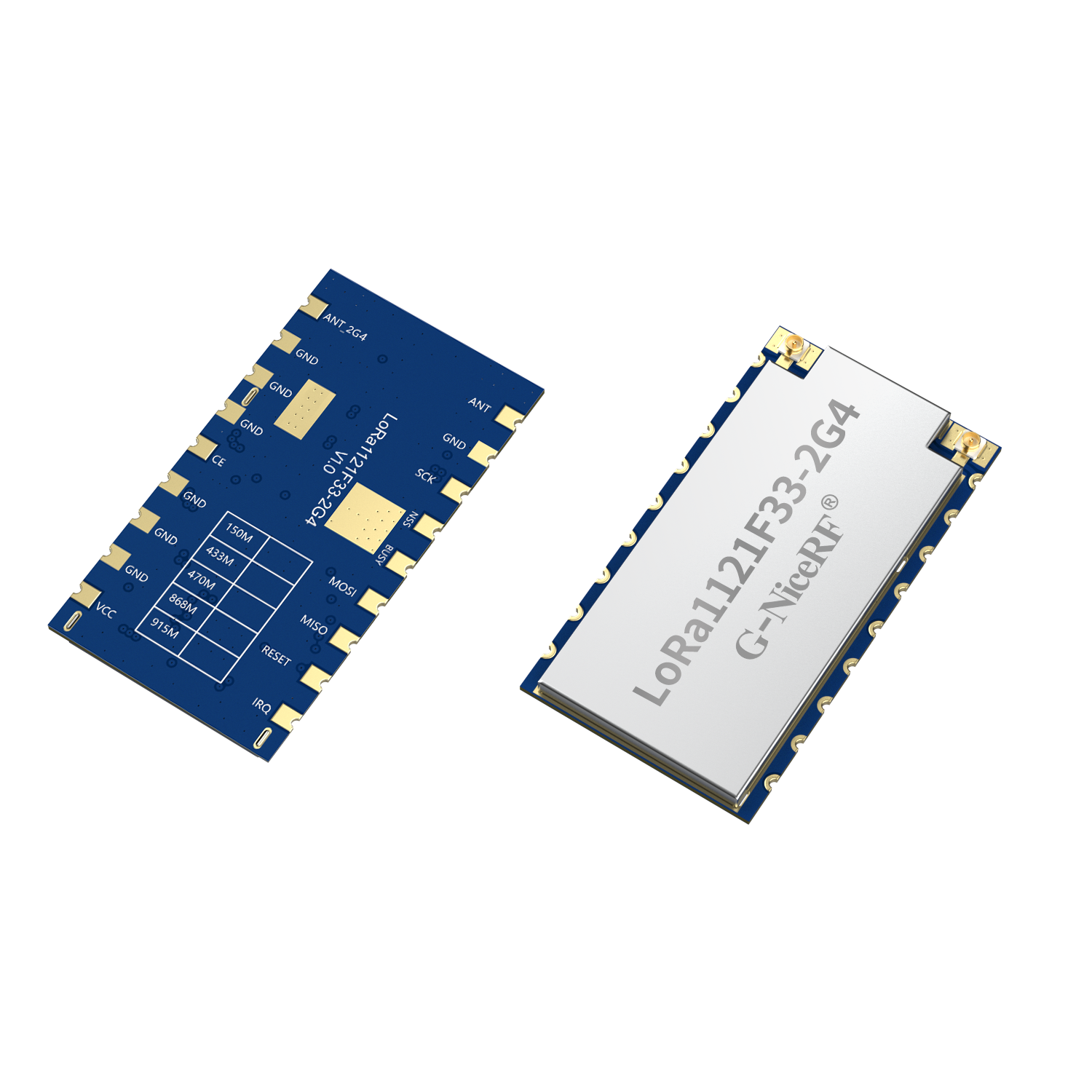

LoRa1121F33-2G4：2W大功率無線通訊模塊 支持Sub-GHz和2.4G頻段

參 數

測 試 條 件

最 小

典 型

最 大

單 位

工作電壓范圍

3.0

5

5.5

V

工作溫度范圍

-40

25

85

℃

最大輸入信號

10

dBm

電 流 消 耗

發射電流

@433MHz,5V,2W

< 900

mA

@868/915MHz,5V,1W

< 1000

mA

@2.4GHz,5v,1w,TxPower=5

< 1200

mA

接收電流

@sub-G

< 8

mA

@2.4G

< 24

29

mA

休眠電流

< 20

uA

射 頻 參 數

頻率范圍

@433MHz

400

470

MHz

@470MHz

470

510

MHz

@868MHz

800

930

MHz

發射功率

@sub-GHz@433MHz

18

33

dBm

@sub-GHz@868MHz

10

31

dBm

@sub-GHz@915MHz

6

31

dBm

@2.4G頻段

22

30

dBm

接收靈敏度

BW=62.5KHz,SF=12 @sub-GHz

-142

dBm

BW=406KHz,SF=7 @2.4G頻段

-129

dBm

頻率誤差

0.5

ppm

調制速率(@sub-GHz)

@LoRa

0.091

62.5

Kbps

@FSK

0.6

300

Kbps

調制速率

(@2.4G頻段)

@LoRa

0.476

101.5

Kbps

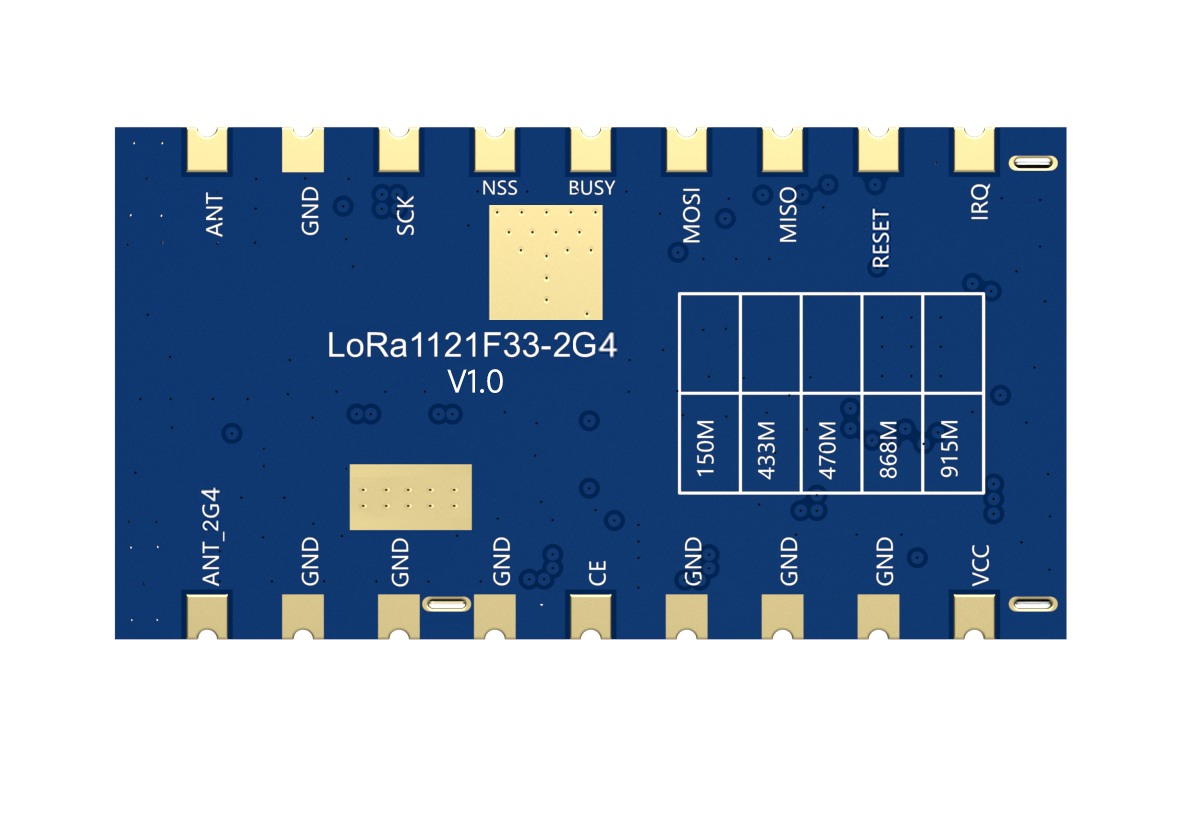

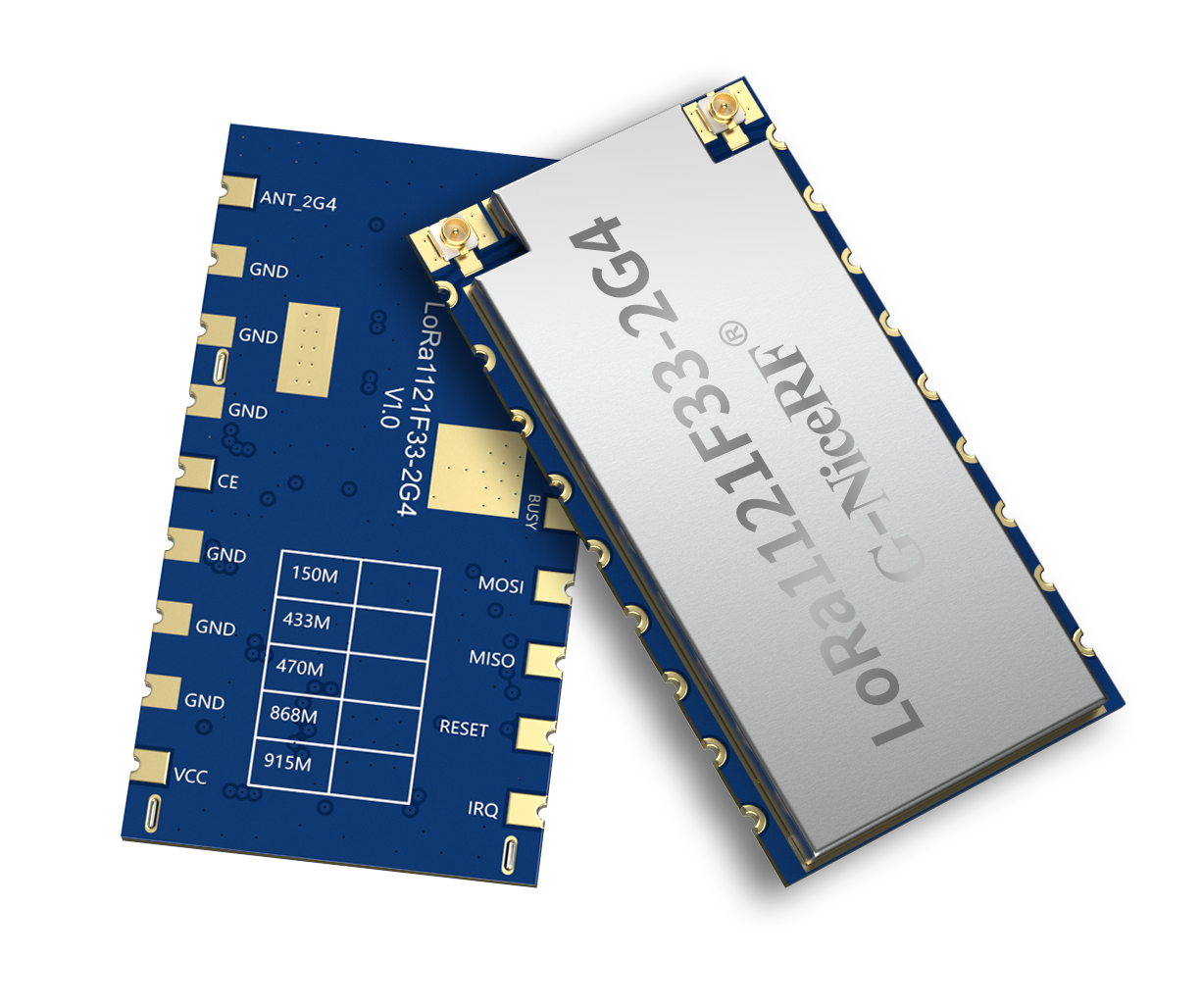

腳位編號

引腳定義

I/O

IO電平

描  述

1

VCC

接電源正極

2,3,4,6,

7,8,11

GND

接電源負極

5

CE

I

0-5.5V

內部LDO的使能控制腳,拉高或者懸空工作,接地休眠,內部有上拉電阻

9

ANT_2G4

2.4GHz天線接口，外接50歐天線

10

ANT

Sub-G天線接口，外接50歐天線

12

SCK

I

0-3.3V

SPI 時鐘輸入

13

NSS

I

0-3.3V

SPI片選輸入

14

BUSY

O

0-3.3V

用于狀態指示，詳情查看芯片資料

15

ANTA    MOSI

I

0-3.3V

SPI數據輸入

16

MISO

O

0-3.3V

SPI數據輸出

17

RESET

I

0-3.3V

復位觸發輸入,具體見芯片規格書

18

IRQ

O

0-3.3V

多用途數字接口，具體見芯片規格書
