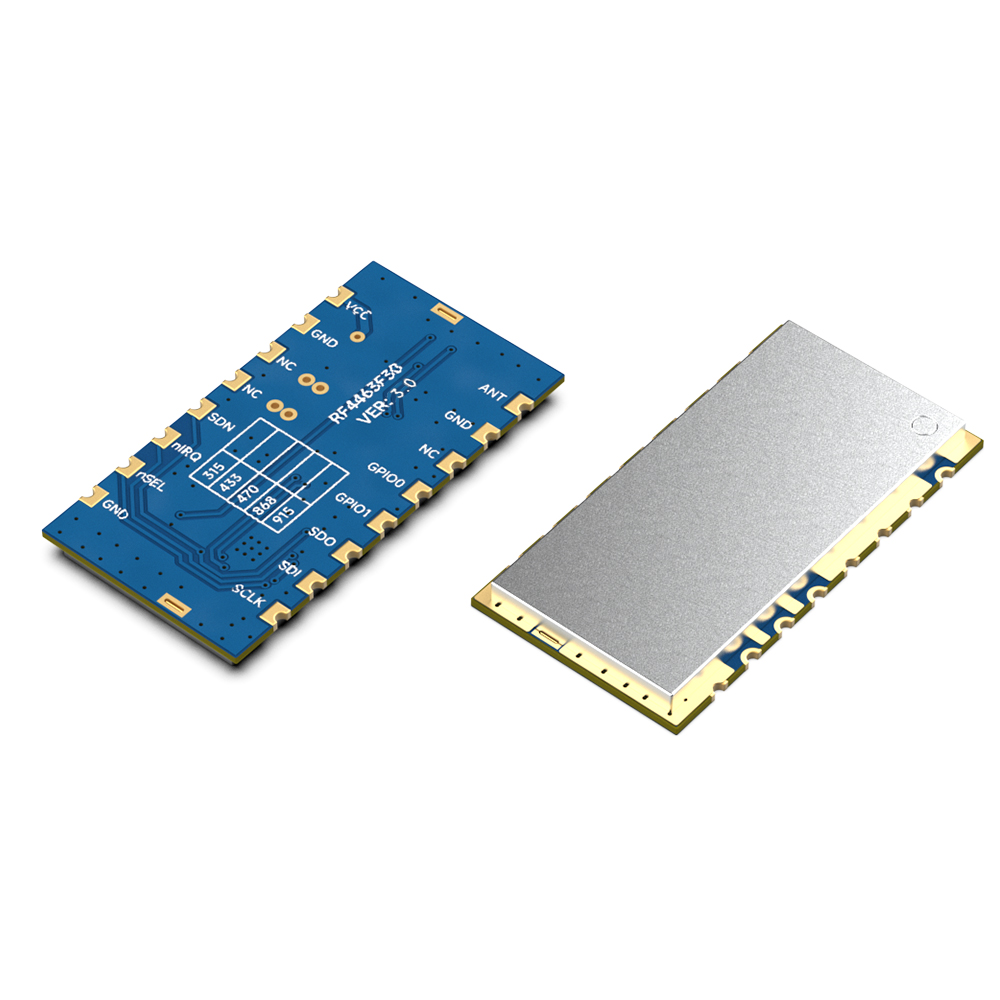

RF4463F30：Si4463芯片 1W 大功率無線射頻模塊

本公司的RF4463F30無線射頻模塊采用的是Silicon Lab si4463器件，這是一款高度集成的無線ISM頻段收發芯片。極低的接收靈敏度（-126 dBm）,再加上業界領先的+30Bm的輸出功率保證擴大范圍和提高鏈路性能。同時內置天線多樣性和對跳頻支持可以用于進一步擴大范圍，提高性能。
RF4463F30嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF4463F30 1W大功率無線收發模塊V3.0.pdf

封裝尺寸：RF4463F30 package 2018.rar

示例代碼：si4463_demo.zip

其它附件：4463系列.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

注:（以下參數為VCC = 5V,用50歐姆的銅軸線連接儀器測試所得）

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	3.3	5	6.5	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		13.5		mA	高靈敏度模式
接收電流		10.		mA	低靈敏度模式
發射電流		500	550	mA	VCC=5V,TX=30dBm
休眠電流		<2	3	uA
射頻參數
頻率范圍	410	433	450	MHz	@433MHz
	470	490	510	MHz	@470MHz
	863	868	873	MHz	@868MHz
調制速率	0.1		1000	Kbps	FSK
最大發射功率	29.5	30	31	dBm	433MHz，VCC = 5V
接收靈敏度	-125	-126		dBm	433MHz,Data rate=600bps,Fdev=3KHz

產品特點

頻率范圍：315/433/470/868/915（可定制142-1050MHz）
靈敏度高達 -126dBm
最大輸出功率：30dBm
(G)FSK, 4(G)FSK, (G)MSK和ASK調制模式
數據傳輸率：0.1-1000Kbps
3.3-6.5 V供電
數字接收信號強度指示(RSSI)
定時喚醒功能
天線自動匹配及雙向開關控制
可配置數據包結構
前同步信號檢測
64/128字節收發數據寄存器（FiFo）
低電能檢測
溫度感應和8位模數轉換器
工作溫度范圍：-40 ~ +85°C
集成穩壓器
跳頻功能
內置晶體調整功能
超低耗關機模式
10mA@接收狀態

應用領域

無線遙控
遠程抄表
智能家居
工業控制
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測

si4463無線射頻模塊RF4463F30的典型應用電路

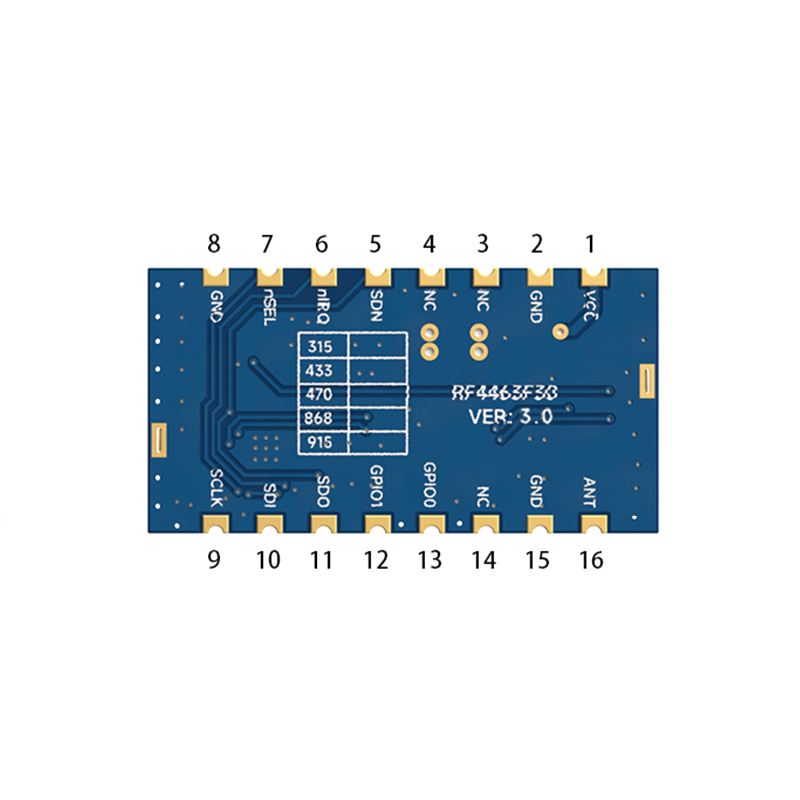

模塊引腳

腳位編號	引腳定義	描述
1	VCC	接電源正極
2	GND	接電源地
3、4，14	NC	懸空
5	SDN	芯片使能引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
6	nIRQ	中斷輸出引腳
7	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
8	GND	接電源地
9	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能
10	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
11	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
12	GPIO1	可測試接收靈敏度，si4463芯片的GPIO1
13	GPIO0	si4463芯片的GPIO0，可用做IO口
15	GND	接電源地
16	ANT	接50歐的同軸天線

si4463無線射頻模塊RF4463F30的機械尺寸
