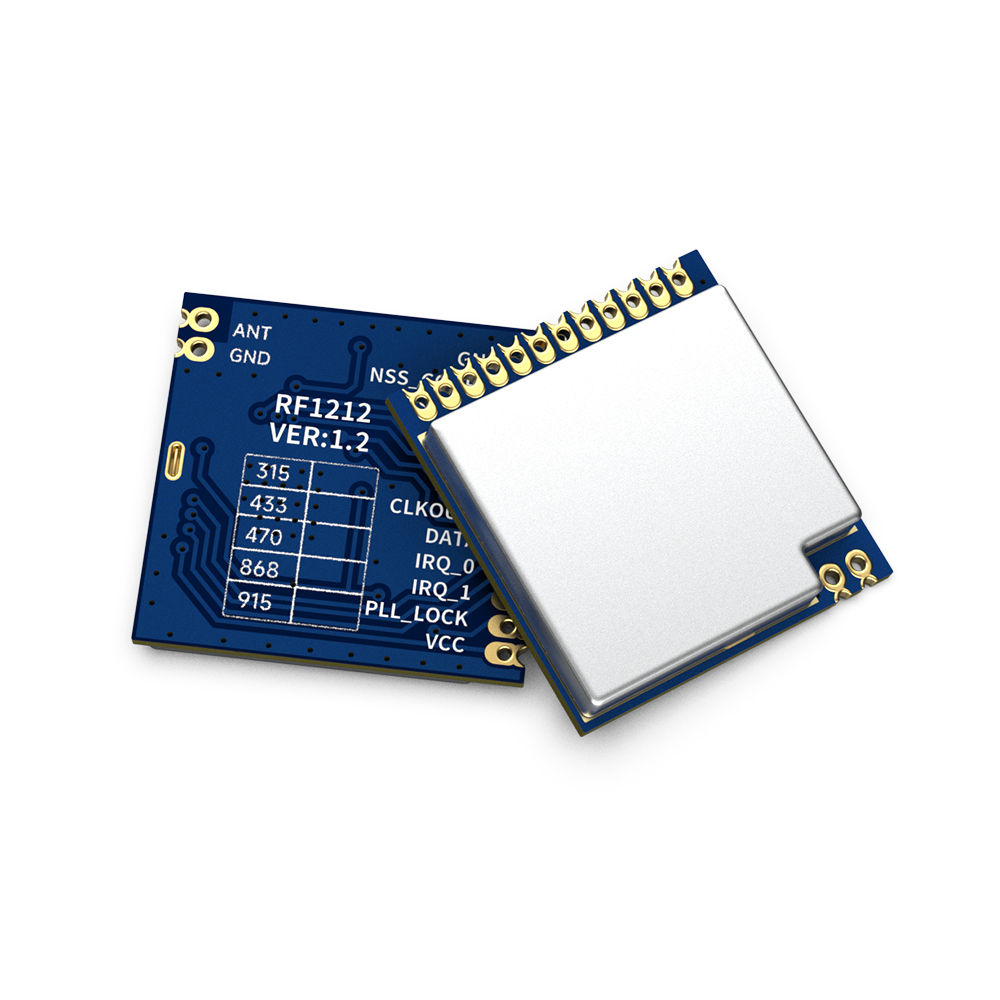

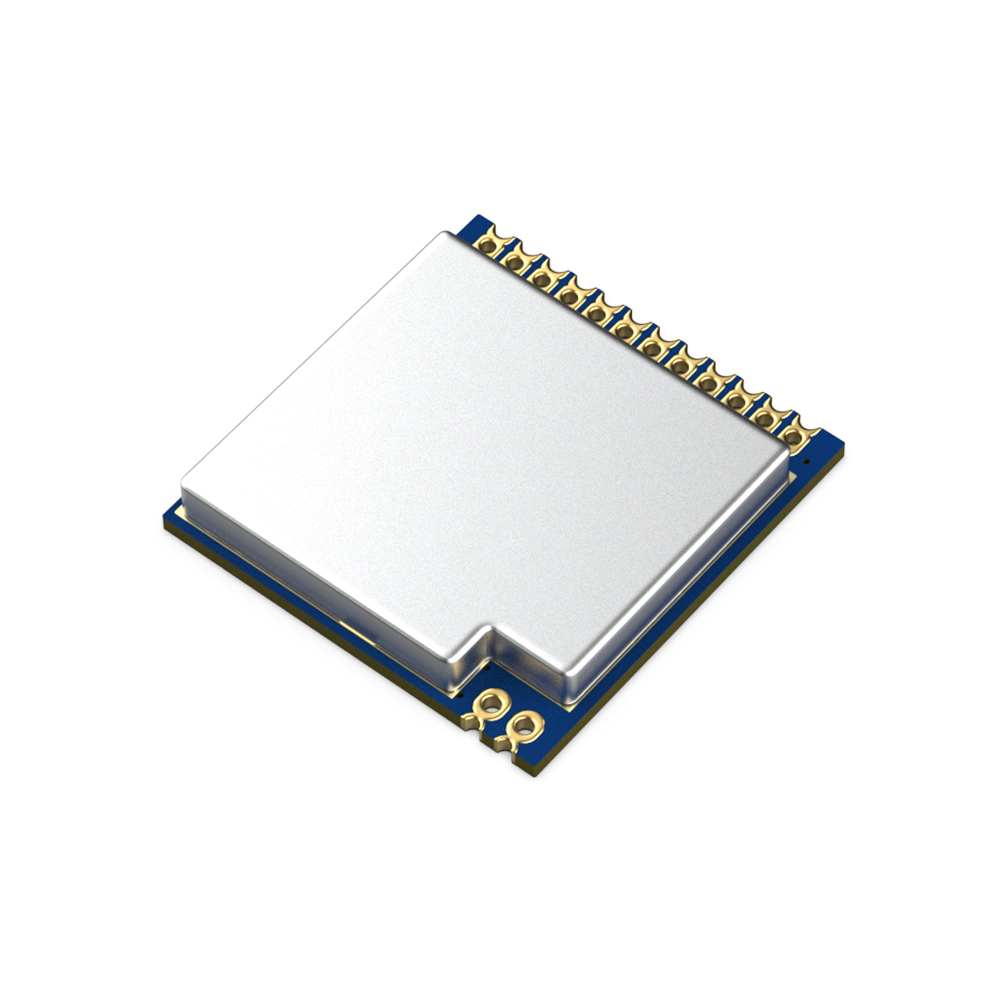

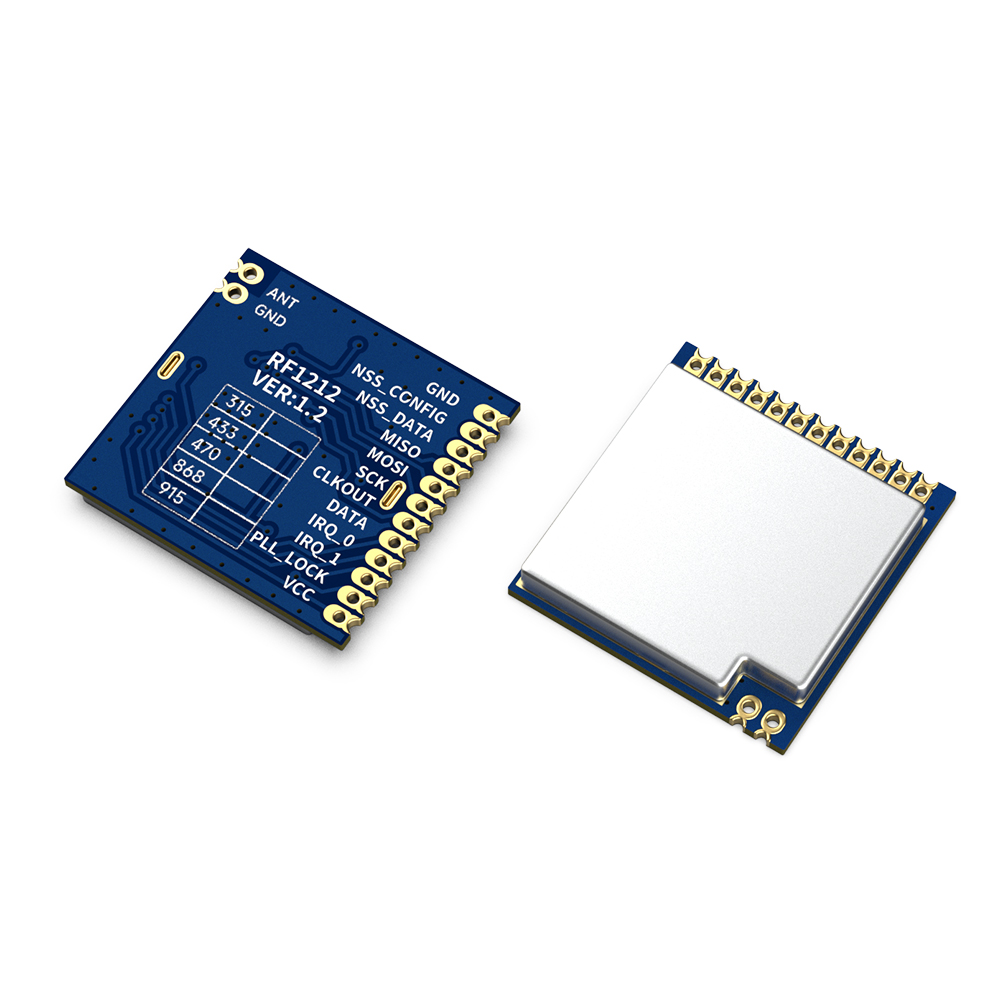

RF1212：無線射頻模塊 20mW 低成本低功耗 SX1212芯片

RF1212是一款低成本的無線射頻模塊，工作頻率300~510 MHz，在接收模式下有非常低的功耗（3mA）。它集成了數據傳輸速率高達150Kb/s的基帶調制解調器。數據處理功能包括一個64字節的FiFo包處理，自動生成CRC和數據優化，同時硬件具有高度集成性允許外部極少的元件數量。
該模塊符合歐洲（ETSI EN300-220 V2.1.1）和北美FCC(15.247和15.249)認證標準。
RF1212 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF1212 20mW超低功耗無線收發模塊V2.1.pdf

封裝尺寸：Lora1278-1276 RF1212 PRO series package 2018.rar

示例代碼：RF1212DEMO_ch.rar

PC軟件：配置軟件.rar

其它附件：sx1212.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位： mm）

系列產品

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	2.1	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		3		mA
發射電流		25		mA	@10dBm
體眠電流		< 1		uA
射頻參數
頻率范圍	429	433	440	MHz	@433MHz
調制速率	0.78		150	Kbps	FSK
發射功率范圍	-8.5		12.5	dBm
接收靈敏度		-110		dBm	@data=1.2Kbps,Fdev=50KHz

產品特點

頻率范圍：315/433（可定制300-510MHz）
靈敏度高達:-110dBm
最大輸出功率：5dBm
25mA@+10dBm（發射）
數據傳輸率：78-150Kbps (@FSK)
1-3.6 V供電
FSK和OOK調制模式
數字接收信號強度指示(RSSI)
內置的位同步器的輸入數據和時鐘同步和恢復
工作溫度范圍：-40 ~+85°C
跳頻功能

應用領域

遙控器
家庭安防報警及遠程無鑰匙進入
家庭自動化遙測
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
標簽讀寫器

無線射頻模塊RF1212的典型應用電路

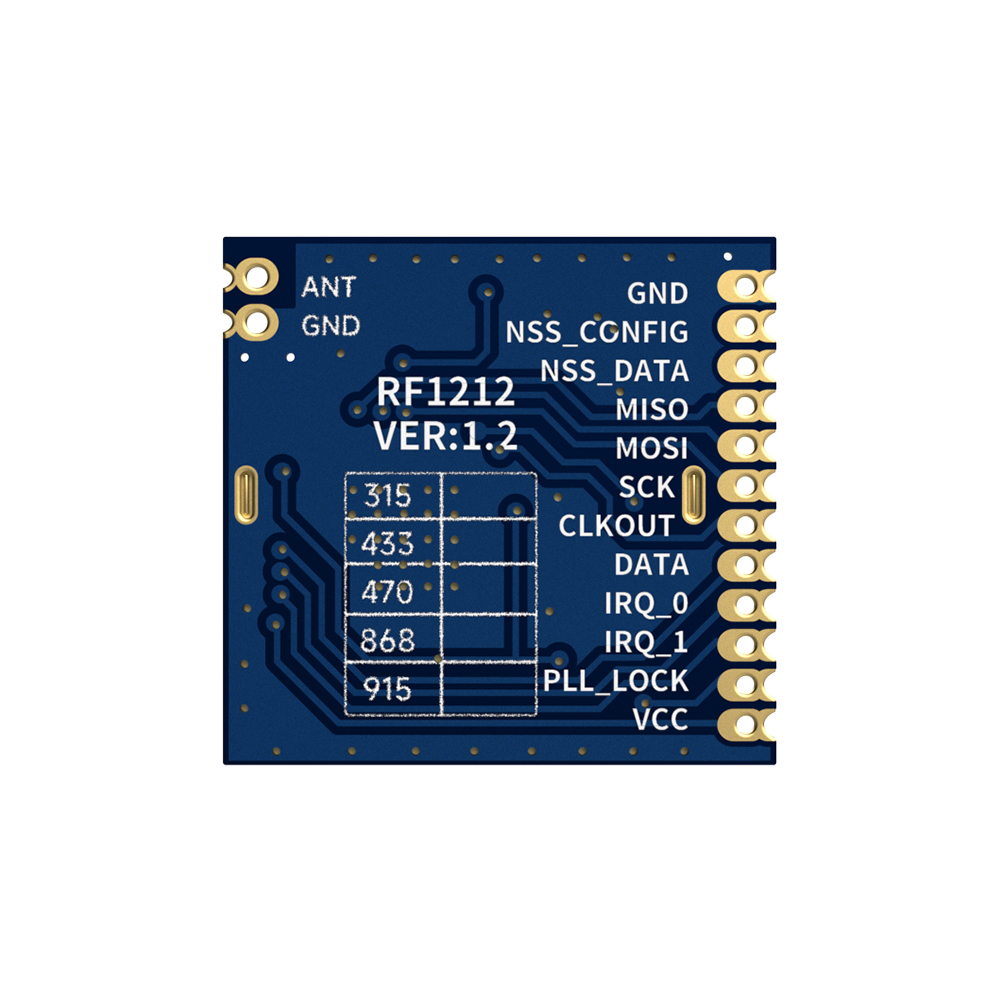

RF1212

腳位編號	引腳定義	描述
1	GND	接電源地
2	NSS_CONFIG	SPI口配置使能
3	NSS_DATA	SPI數據使能
4	MISO	SPI 數據輸出
5	MOSI	SPI數據輸入
6	SCK	SPI時鐘輸入
7	CLKOUT	時鐘輸出
8	DATA	NRZ模式時的數據輸入和輸出
9	IRQ_0	中斷輸出
10	IRQ_1	中斷輸出
11	PLL_LOCK	PLL鎖定檢測輸出
12	VCC	接電源正極3.3V
13	GND	接電源地
14	ANT	接50歐的同軸天線

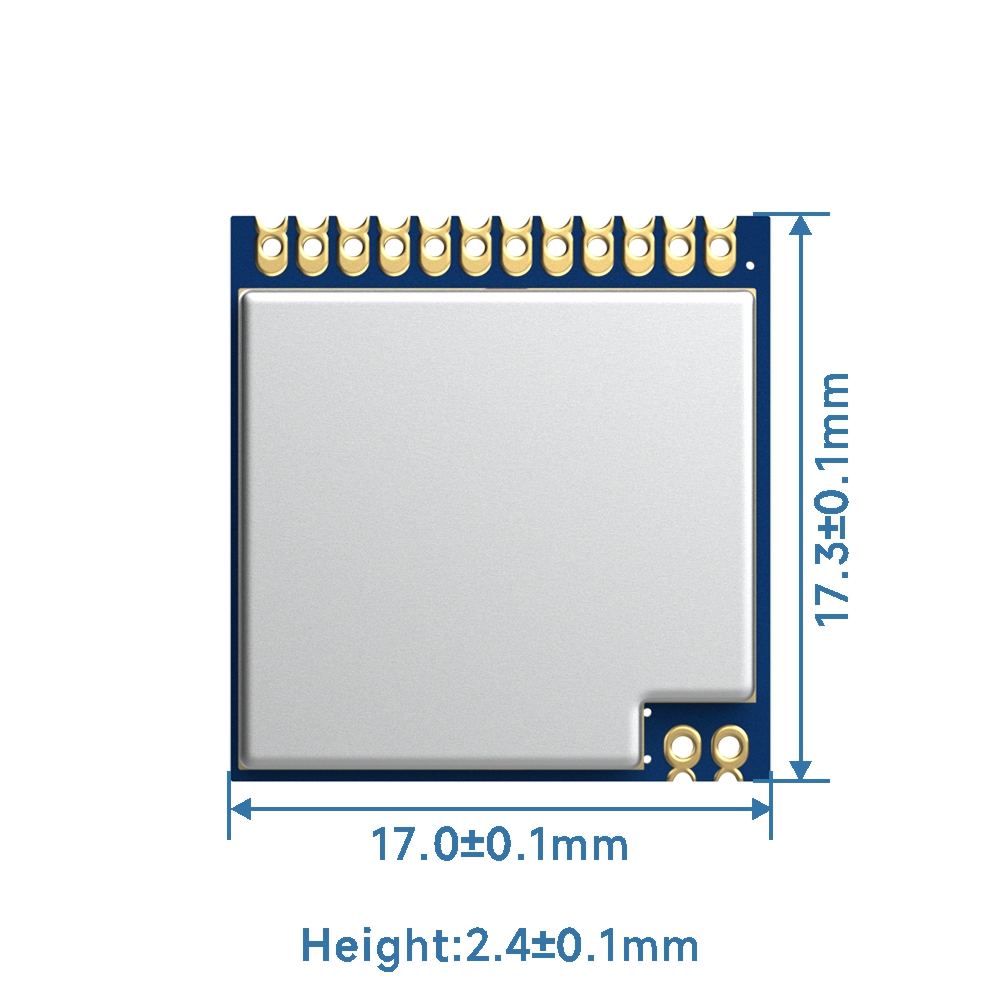

無線射頻模塊RF1212的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
Mini3120		100mW/20dBm	433/470/868/915	13.9511.242.5
RF3120F27		800mW/29dBm	433/470/868/915	16.19*14.48
RF3060		100mW/20dBm	433/470/868/915	16.19*14.48
RF3060F27		500mW/27dBm	433/470/868/915	16.19*14.48
Mini3060		100mW/20dBm	433/470/868/915	14.520.52
MiniF27		800mW/29dBm	Customizable150-960	16*16
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF4463Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4463Pro-915	FCC/IC	100mW/20dBm	915	1717.32.4
RF4438Pro		100mW/20dBm	433/470	1717.32.4
RF4432Pro-433	CE	100mW/20dBm	433	1717.32.4
RF4432Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4432		100mW/20dBm	315/433/470/868/915	1717.32.4
RF4432X1		100mW/20dBm	315/433/470/868/915	16*16
RF4463F30		1W/30dBm	150/315/433/470/868/915	20384
RF4432F27		500mW/27dBm	315/433/470/868/915	20384
RF4431		20mW/13dBm	315/433/470/868/915	16.5172
RF1101		100mW/20dBm	315/433/868/915	12.7120.132
RF1212		100mW/20dBm	315/433/470	1717.32.4
FSK-TX886		18dBm	433/470/868/915	16162.1
FSK-RX886			433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
