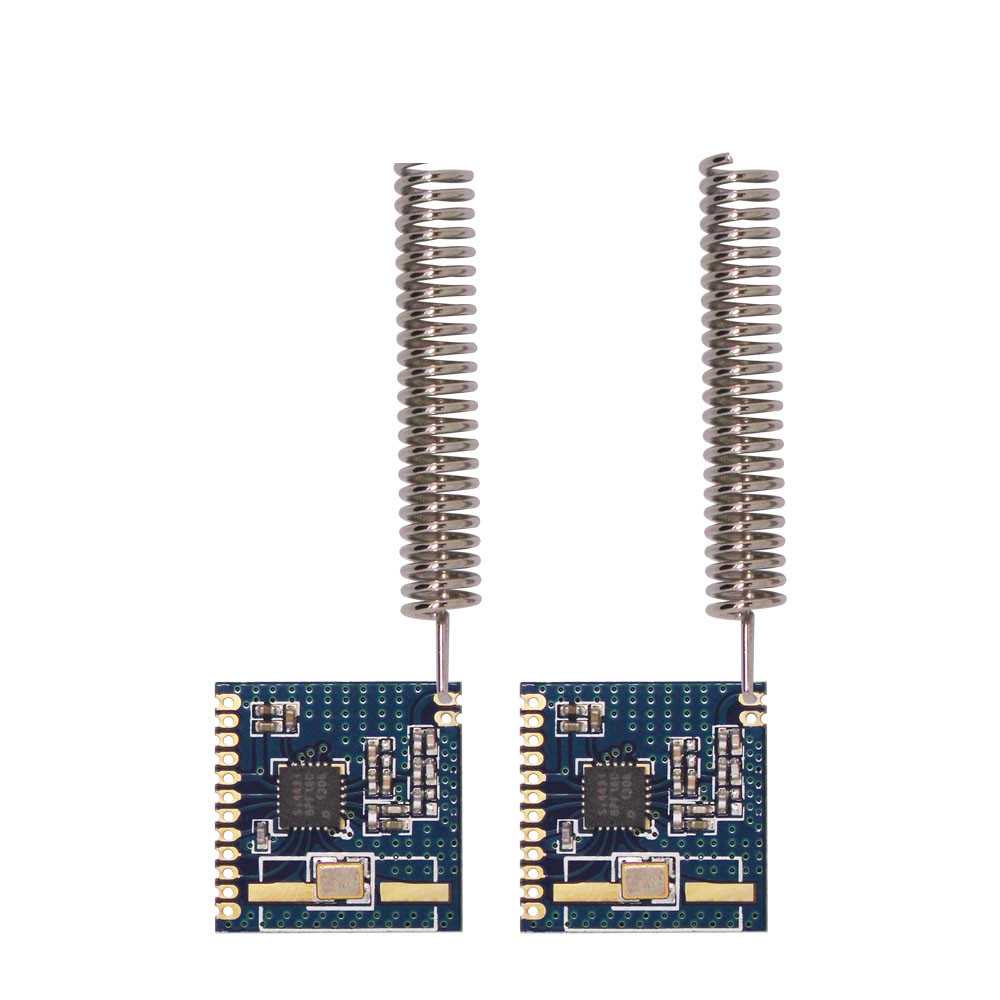

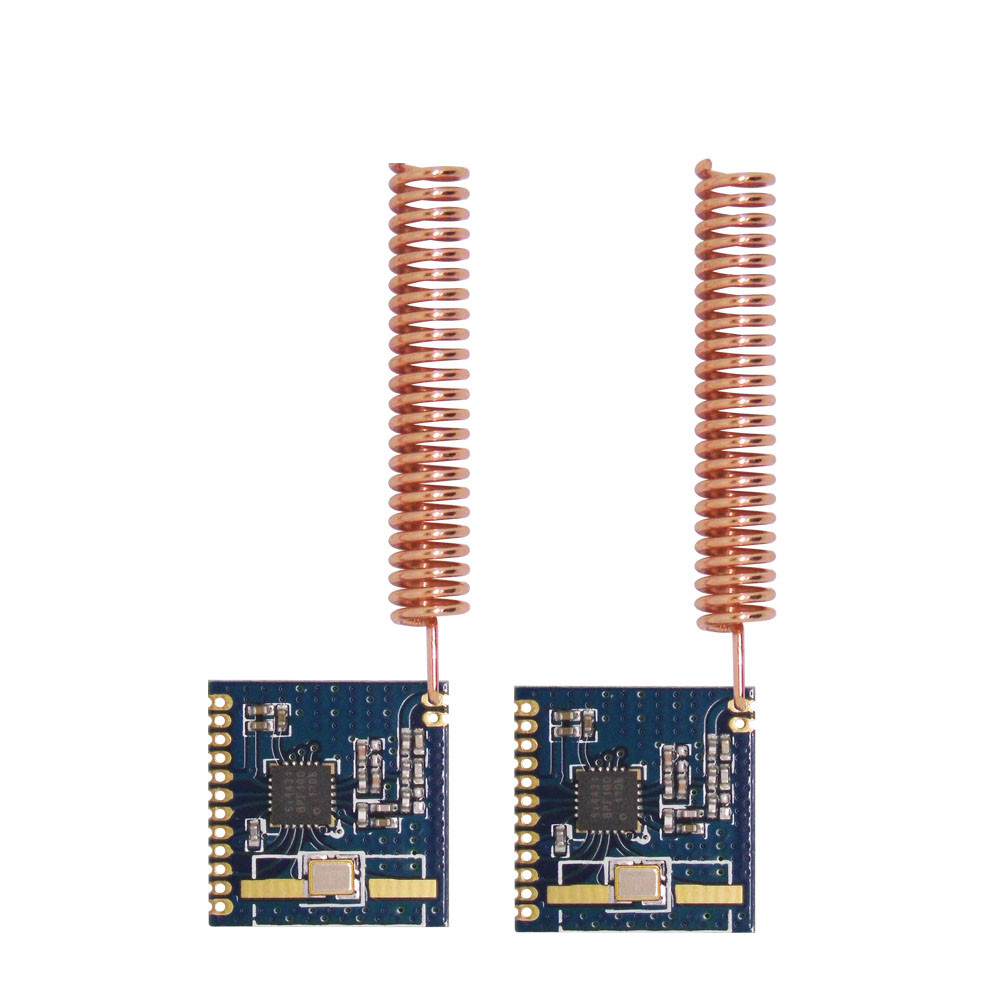

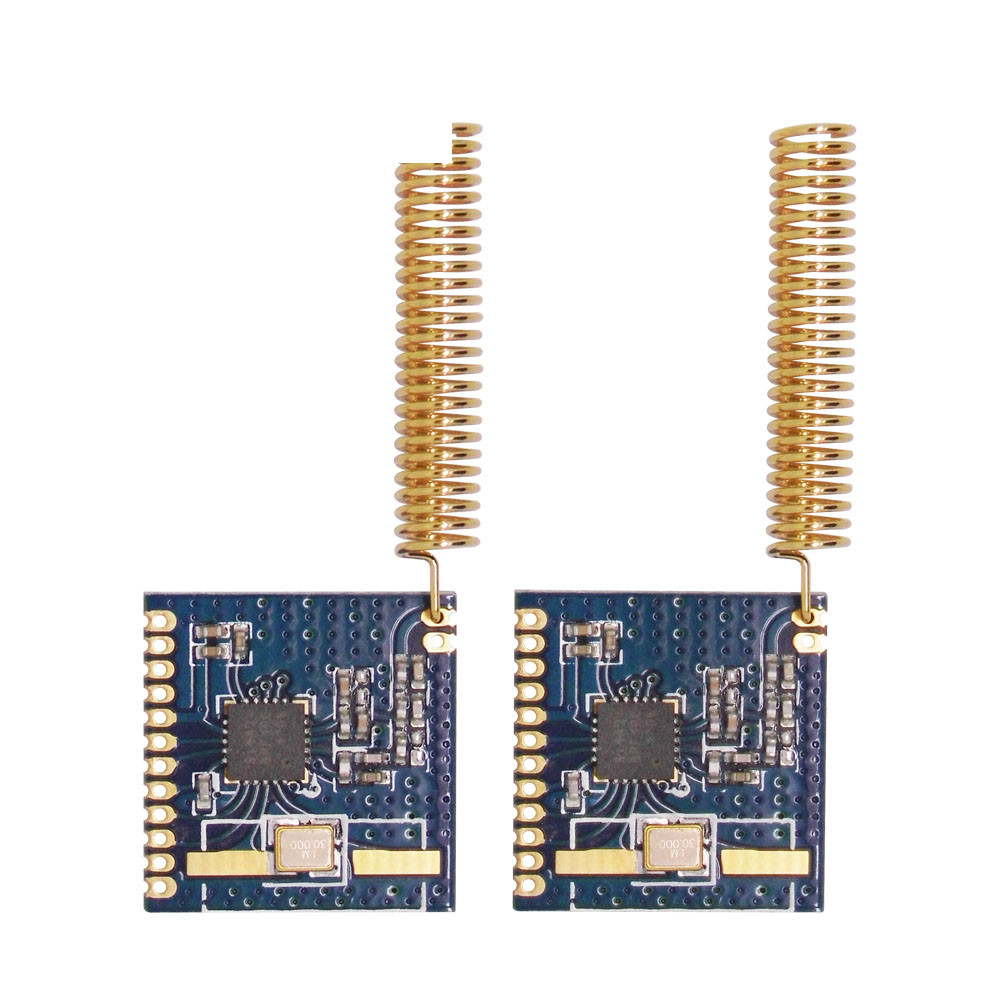

RF4431：超高靈敏度20mW si4431芯片無線射頻模塊

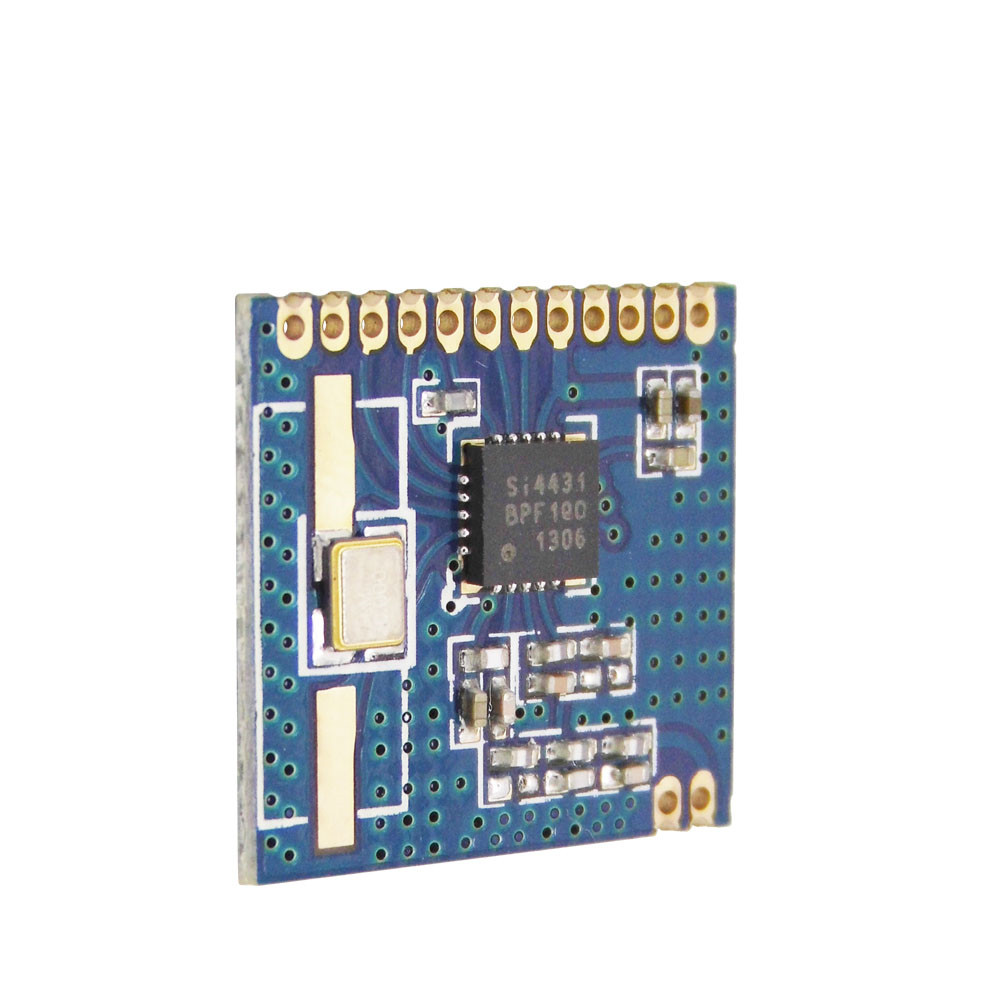

本公司的RF4431無線射頻模塊采用的是Silicon Lab的si4431器件，這是一款高度集成的無線ISM頻段收發芯片。極低的接收靈敏度（-118 dBm）,再加上業界領先的+13 dBm的輸出功率保證擴大范圍和提高鏈路性能。同時內置天線多樣性和對跳頻支持可以用于進一步擴大范圍，提高性能。
RF4431 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF4431 20mW小功率無線收發模塊V2.1.pdf

封裝尺寸：RF4431 package 2018.rar

示例代碼：4432 demo code.rar

其它附件：4431&4432-CH.rar

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	1.8	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		18.5		mA
發射電流		35		mA	@13dBm
休眠電流		<1		uA
射頻參數
頻率范圍	403	433	463	MHz	@433MHz
	838	868	898	MHz	@868MHz
	900	915	930	MHz	@915MHz
調制速率	0.123		256	Kbps	FSK
發射功率范圍	-8		13	dBm
接收靈敏度		-118		dBm	@Data rate=1.2Kbps

產品特點

頻率范圍：315/433/868/915（可定制240-930 MHz）
靈敏度高達 -118 dBm
數據傳輸率：0.123-256Kbps
FSK，GFSK調制模式
1.8-3.6 V供電
超低耗關機模式
數字接收信號強度指示(RSSI)
定時喚醒功能
天線自動匹配及雙向開關控制
可配置數據包結構
前同步信號檢測
64字節收發數據寄存器（FiFo）
低電能檢測
溫度感應和8位模數轉換器
工作溫度范圍：-40 ~ +85 °C
集成穩壓器
跳頻功能
上電復位功能
內置晶體調整功能
重量：0.7 g

應用領域

遙控器
遠程抄表
家庭安防報警及遠程無鑰匙進入
工業控制
家庭自動化遙測
個人數據記錄
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
無線PC外圍設備
標簽讀寫器

無線射頻模塊RF4431的典型應用電路

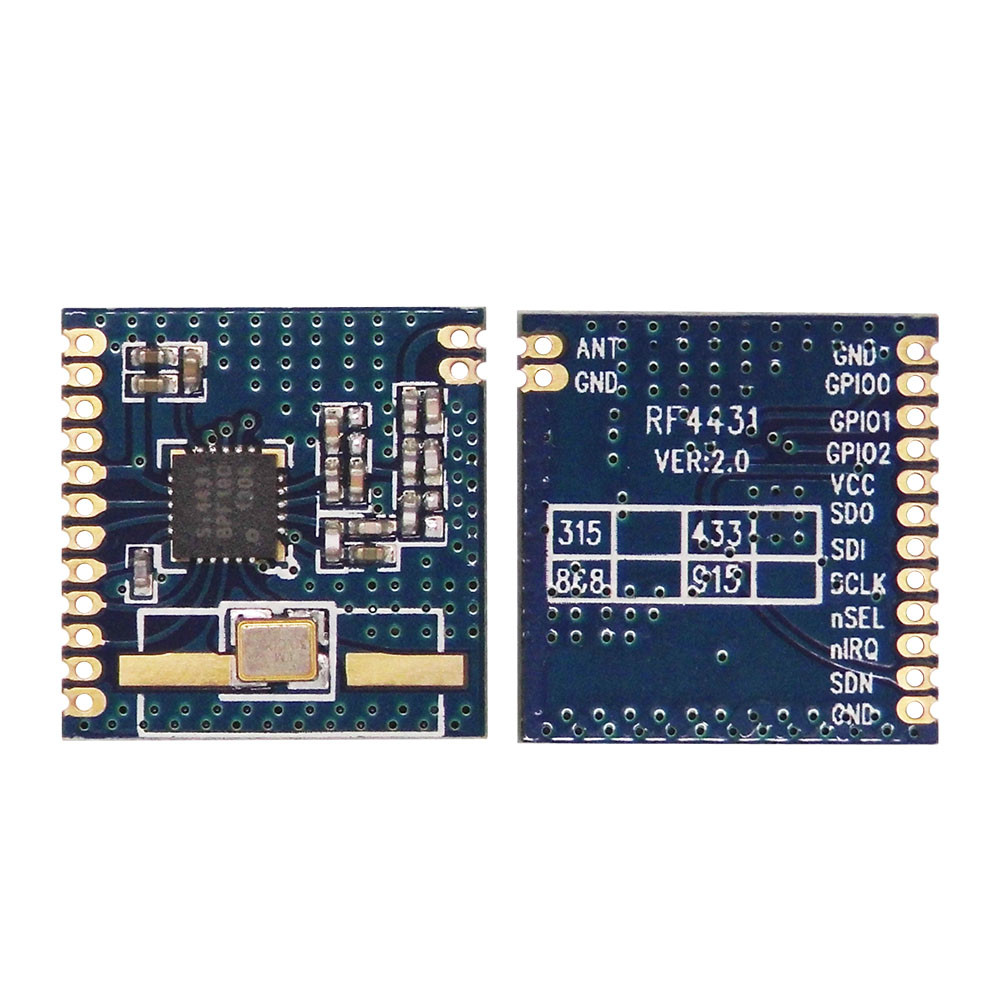

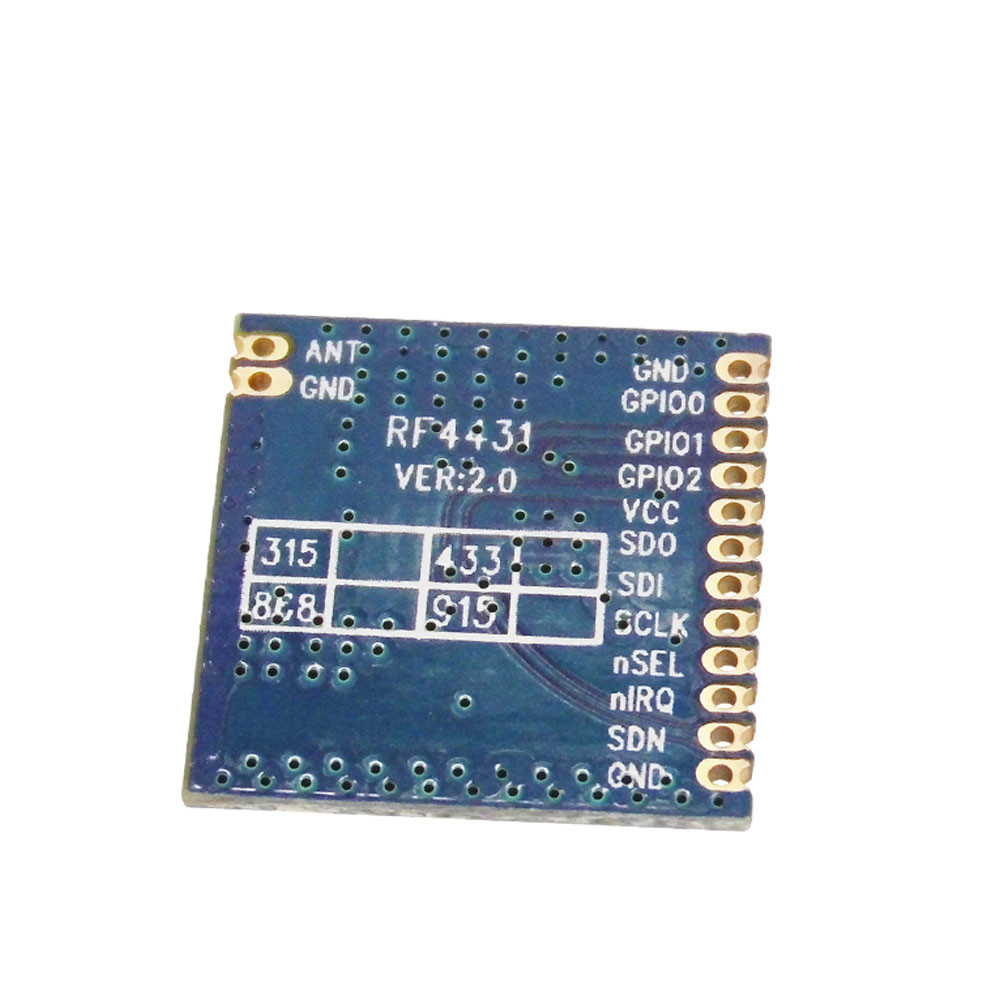

無線射頻模塊RF4431的引腳定義

腳位編號	引腳定義	描述
1	GND	接電源地
2	GPIO0	通用數字I / O，可通過寄存器配置，以執行各種功能包括：微控制器時鐘輸出，F(xiàn)iFo的狀態，上電復位，喚醒定時器，電池低電壓檢測，TRSW，AntDiversity控制等SPI的GPIO配置寄存器，地址0BH，0CH，和0DH
3	GPIO1
4	GPIO2
5	VCC	接電源正極3.3V
6	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
7	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線
8	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能
9	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
10	nIRQ	中斷輸出引腳
11	SDN	關閉輸入引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
12	GND	接電源地
13	GND	接電源地
14	ANT	接50歐的同軸天線

無線射頻模塊RF4431的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
Mini3120		100mW/20dBm	433/470/868/915	13.9511.242.5
RF3120F27		800mW/29dBm	433/470/868/915	16.19*14.48
RF3060		100mW/20dBm	433/470/868/915	16.19*14.48
RF3060F27		500mW/27dBm	433/470/868/915	16.19*14.48
Mini3060		100mW/20dBm	433/470/868/915	14.520.52
MiniF27		800mW/29dBm	Customizable150-960	16*16
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF4463Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4463Pro-915	FCC/IC	100mW/20dBm	915	1717.32.4
RF4438Pro		100mW/20dBm	433/470	1717.32.4
RF4432Pro-433	CE	100mW/20dBm	433	1717.32.4
RF4432Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4432		100mW/20dBm	315/433/470/868/915	1717.32.4
RF4432X1		100mW/20dBm	315/433/470/868/915	16*16
RF4463F30		1W/30dBm	150/315/433/470/868/915	20384
RF4432F27		500mW/27dBm	315/433/470/868/915	20384
RF4431		20mW/13dBm	315/433/470/868/915	16.5172
RF1101		100mW/20dBm	315/433/868/915	12.7120.132
RF1212		100mW/20dBm	315/433/470	1717.32.4
FSK-TX886		18dBm	433/470/868/915	16162.1
FSK-RX886			433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
