RF4421：10mW 高度集成ISM頻段 Si4421芯片無線射頻模塊

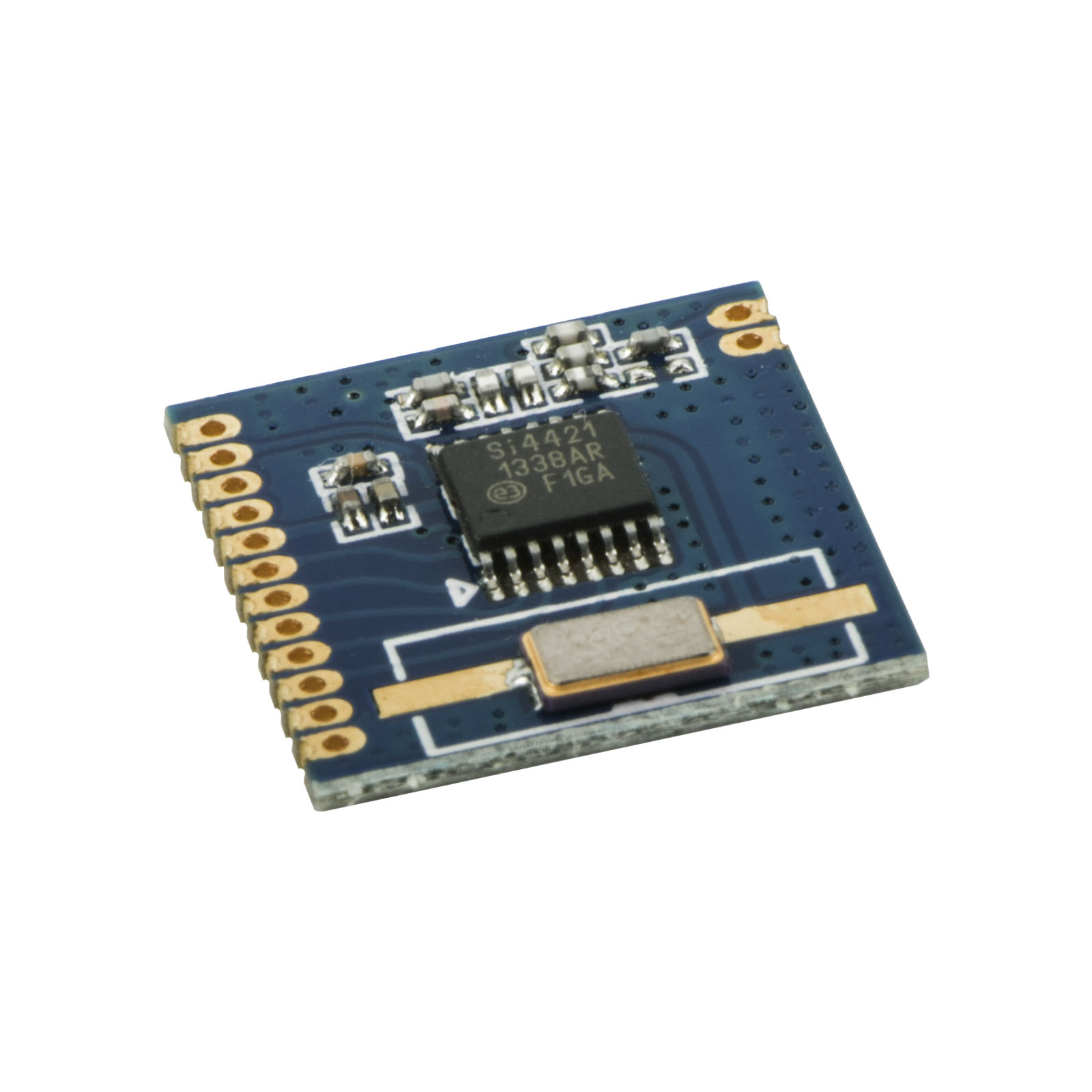

本公司的RF4421無線射頻模塊采用的是Silicon Lab Si4421器件，這是一款高度集成的無線ISM頻段收發芯片。其良好的RF參數性能使其被廣泛應用于一些需要過FCC、ETSI等認證的無線系統中。
RF4421 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：RF4421 小功率無線收發模塊V2.0.pdf

示例代碼：RF4421 DEMO CODE.zip

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

★注：以下參數為用50歐姆的銅軸線連接儀器測試所得 @VCC= 3.3V

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2.2	3.3	3.8	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		11		mA
發射電流		22		mA	@7dBm
體眠電流		0.3		uA
射頻參數
頻率范圍	403	433	463	MHz	@433MHz
頻率范圍	838	868	898	MHz	@868MHz
發射功率范圍	-17.5		7	dBm
接收靈敏度		-105		dBm	@data=1.2Kbps

產品特點

頻率范圍：433/868/915MHz
接收靈敏度： -105 dBm
最大輸出功率：7 dBm
最高速率：115.2 Kbps（數字模式）、256 Kbps（模擬模式）
調制模式：FSK
超低耗關機模式
定時喚醒功能
前同步信號檢測
16-bit接收數據寄存器（FiFo）
工作溫度范圍：-40 ~ +85°C
重量：0.6 g

應用領域

遙控器
家庭安防報警及遠程無鑰匙進入
家庭自動化遙測
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
標簽讀寫器

Si4421無線射頻模塊RF4421的典型應用電路

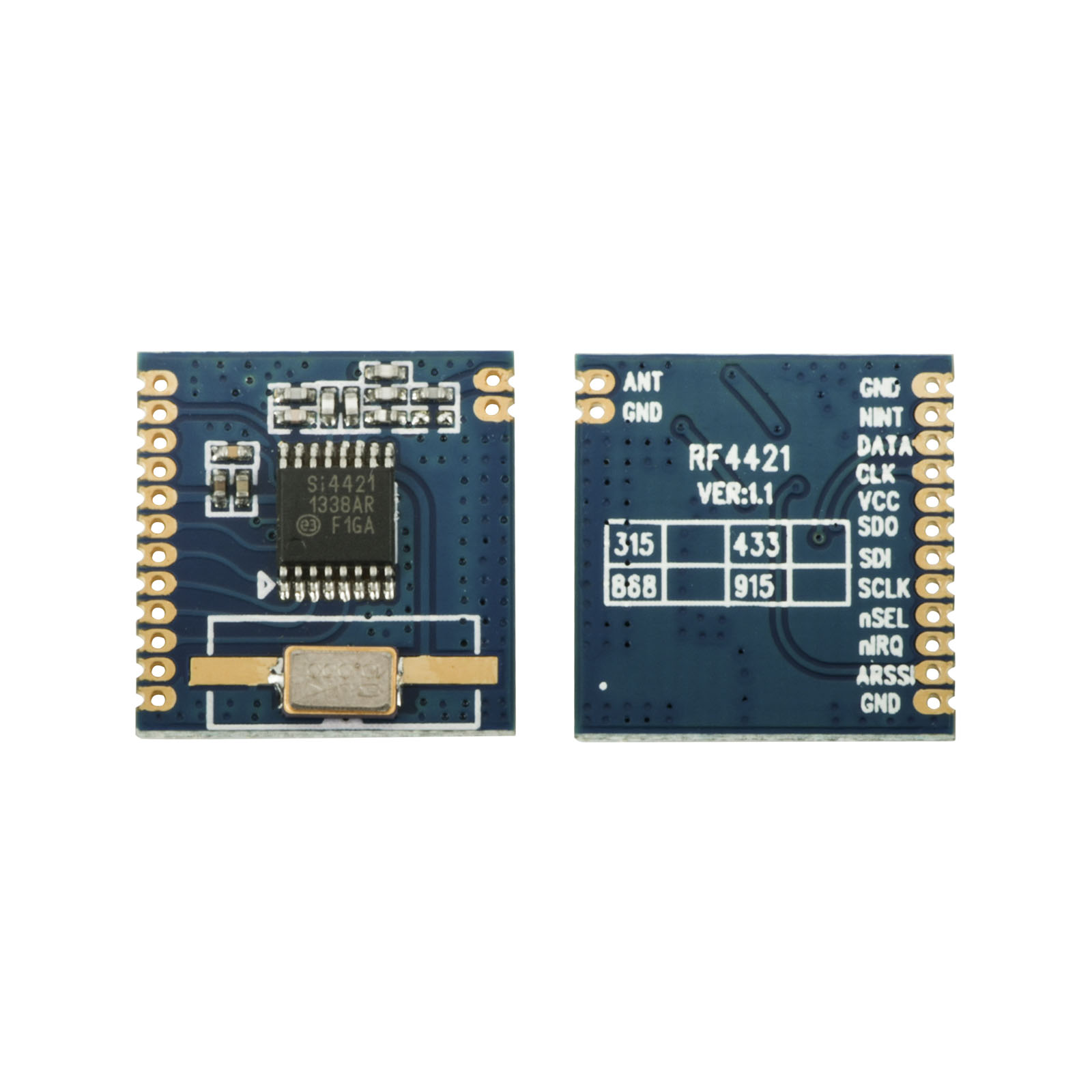

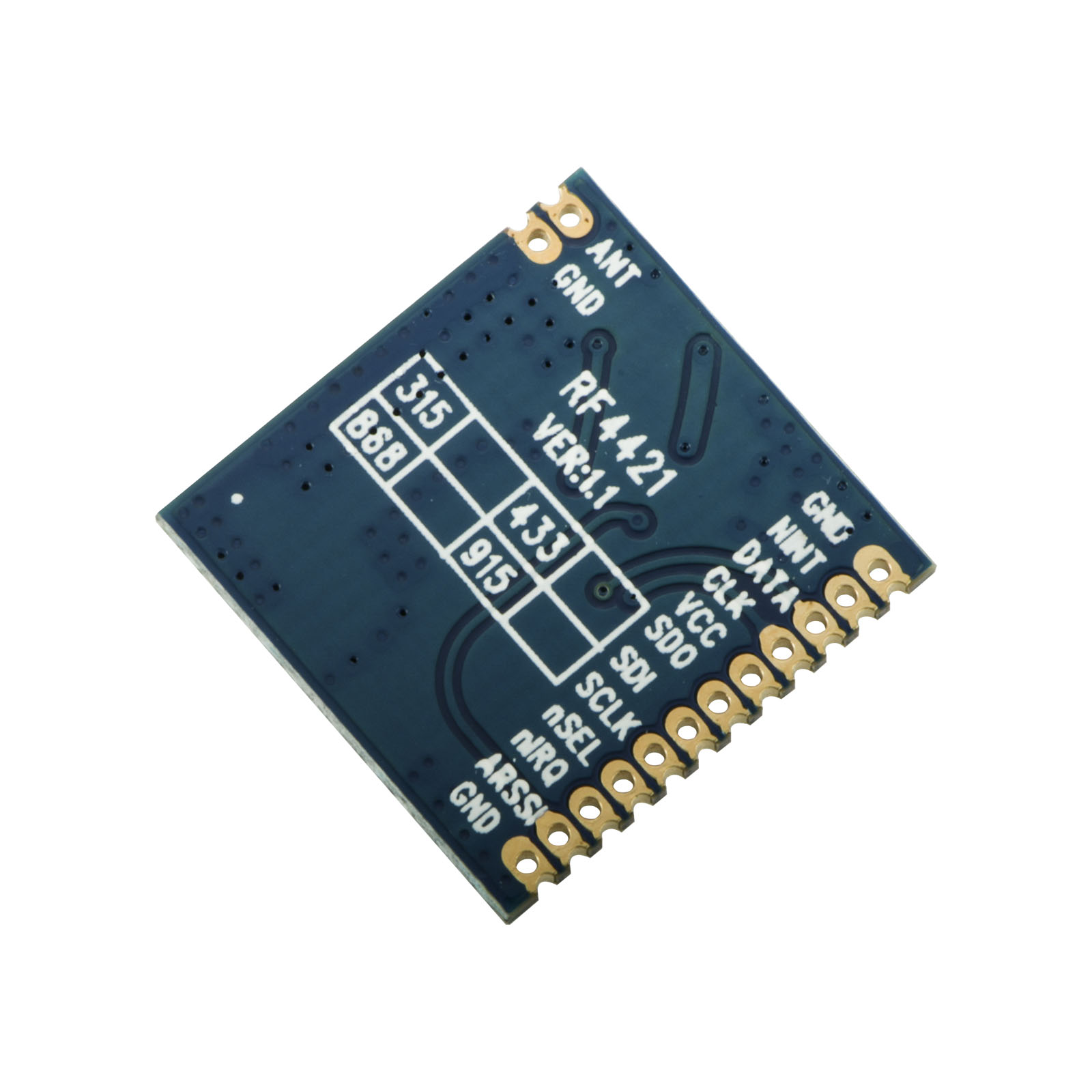

Si4421無線射頻模塊RF4421的引腳定義

腳位編號	引腳定義	描述
1	GND	接電源地
2	NINT	中斷輸入/有效數據檢測輸出）
3	DATA	接收數據輸出（不用FiFo模式時用）
4	CLK	時鐘輸出，可作為MCU時鐘
5	VCC	接電源正極3.3V
6	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
7	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據流總線。
8	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能。
9	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
10	nIRQ	中斷輸出引腳
11	ARSSI	模擬RSS1輸出
12	GND	接電源地
13	ANT	接50歐的同軸天線
14	GND	接電源地

Si4421無線射頻模塊RF4421的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
