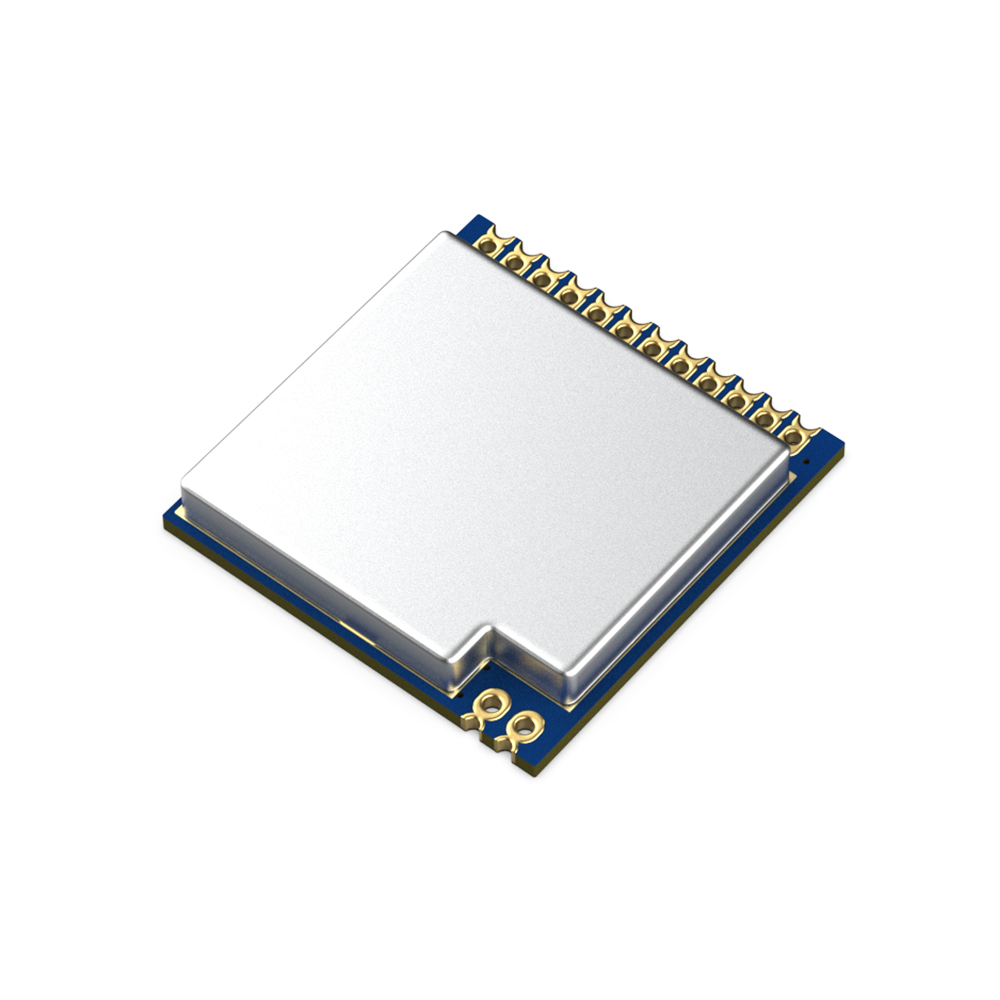

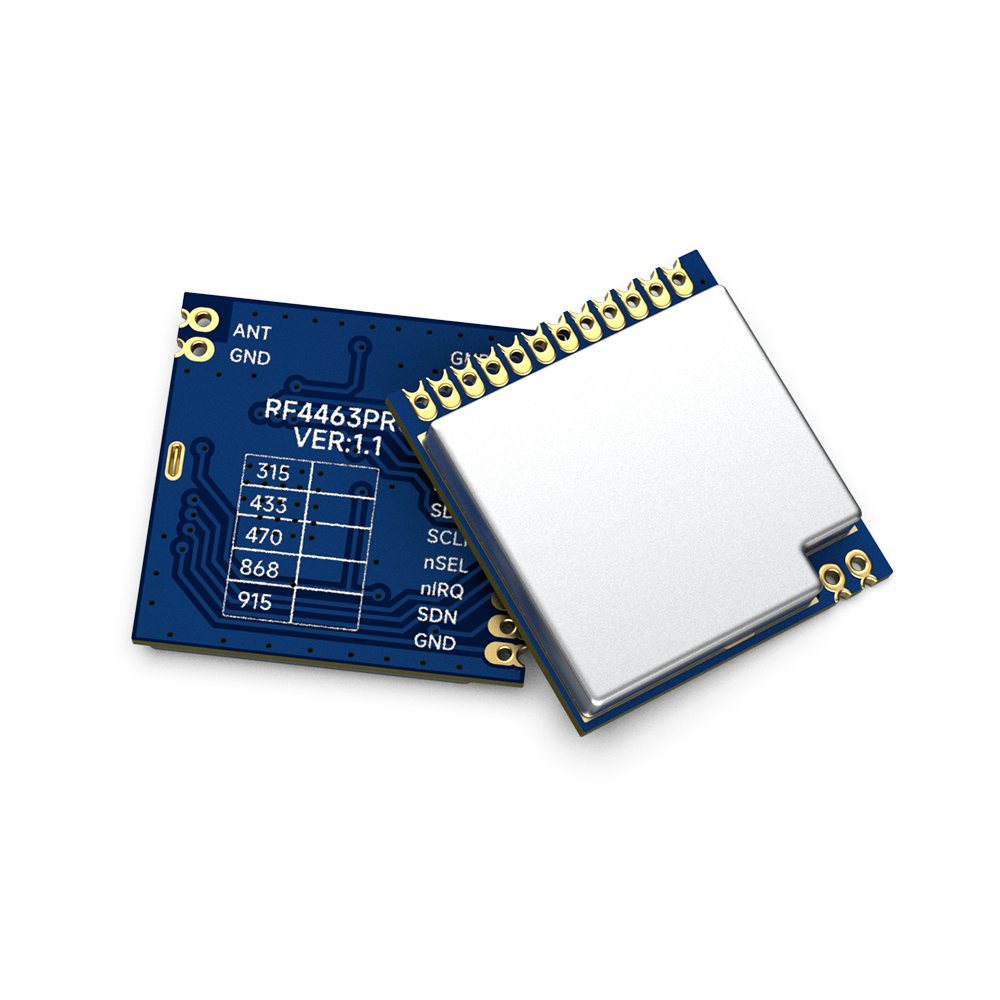

RF4463PRO：100mW si4463芯片 470MHz無線通信模塊

本公司的RF4463PRO-470無線通信模塊采用的是Silicon Lab si4463 C版本器件，這是一款高度集成的無線ISM頻段收發芯片。極低的接收靈敏度（-126 dBm）,再加上業界領先的+20 dBm的輸出功率保證擴大范圍和提高鏈路性能。

RF4463PRO-433和RF4463PRO-868模塊已經獲得了CE認證，RF4463PRO-433和RF4463PRO-915已經獲得了FCC認證，RF4463PRO-915還獲得了IC認證，客戶在做整機認證的時候可以引用我們的認證。從而極大地節省時間和降低費用。

RF4463PRO-470嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：RF4463PRO 100mW高性能無線收發模塊V3.3.pdf

示例代碼：si4463_demo.zip

其它附件：4463系列.rar

認證報告：SZ23120058R01_NiceRF_RF4463PR0_ROHS.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

系列產品

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	1.8	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		13.5		mA	High performance mode
接收電流		10.7		mA	Low power mode
發射電流		85		mA	@20dBm
體眠電流		< 0.1		uA
射頻參數
頻率范圍	142	150	175	MHz	@150MHz
	300	315	350	MHz	@350MHz
	403	433	463	MHz	@433MHz
	470	490	510	MHz	@470MHz
	820	868	880	MHz	@868MHz，19dBm
	900	915	930	MHz	@915MHz，18.5dBm
調制速率	0.123		1000	Kbps	FSK
發射功率范圍	-5		20	dBm
接收靈敏度		-126		dBm	@Data rate=500bps

產品特點

頻率范圍：150/315/433/470/868/915MHz
靈敏度高達 -126dBm
最大輸出功率：20dBm
數據傳輸率：0.1-1000Kbps
(G)FSK, 4(G)FSK, (G)MSK and ASK調制模式
1.8-3.6 V供電
超低耗關機模式
數字接收信號強度指示(RSSI)
定時喚醒功能
天線自動匹配及雙向開關控制
可配置數據包結構
前同步信號檢測
64/128字節收發數據寄存器（FiFo）
低電能檢測
溫度感應和8位模數轉換器
工作溫度范圍：-40~ +85°C
集成穩壓器
跳頻功能
上電復位功能
內置晶體調整功能
重量：1.3 g
10mA@接收狀態

應用領域

遙控器
遠程抄表
家庭安防報警
工業控制
家庭自動化遙測
個人數據記錄
玩具控制
傳感器網絡
輪胎氣壓監測
健康監測
無線PC外圍設備
標簽讀寫器

無線通信模塊RF4463PRO的典型應用電路

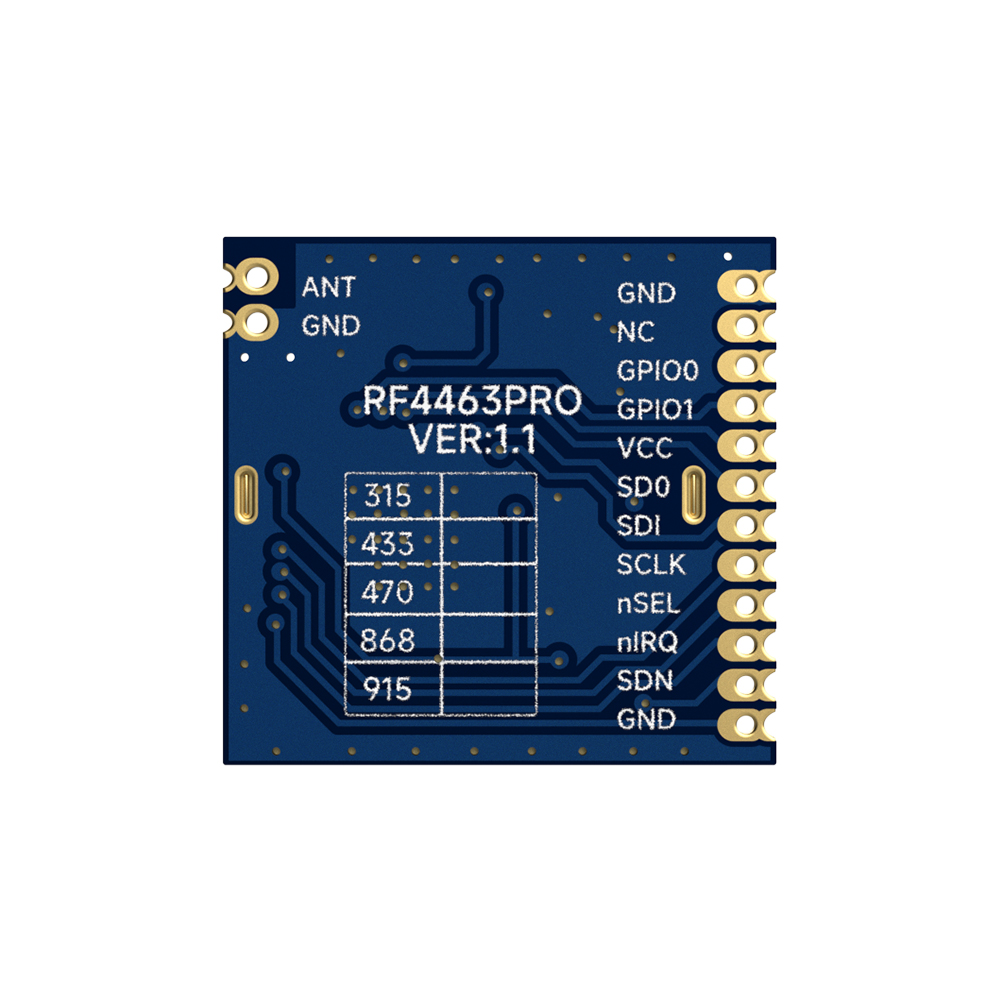

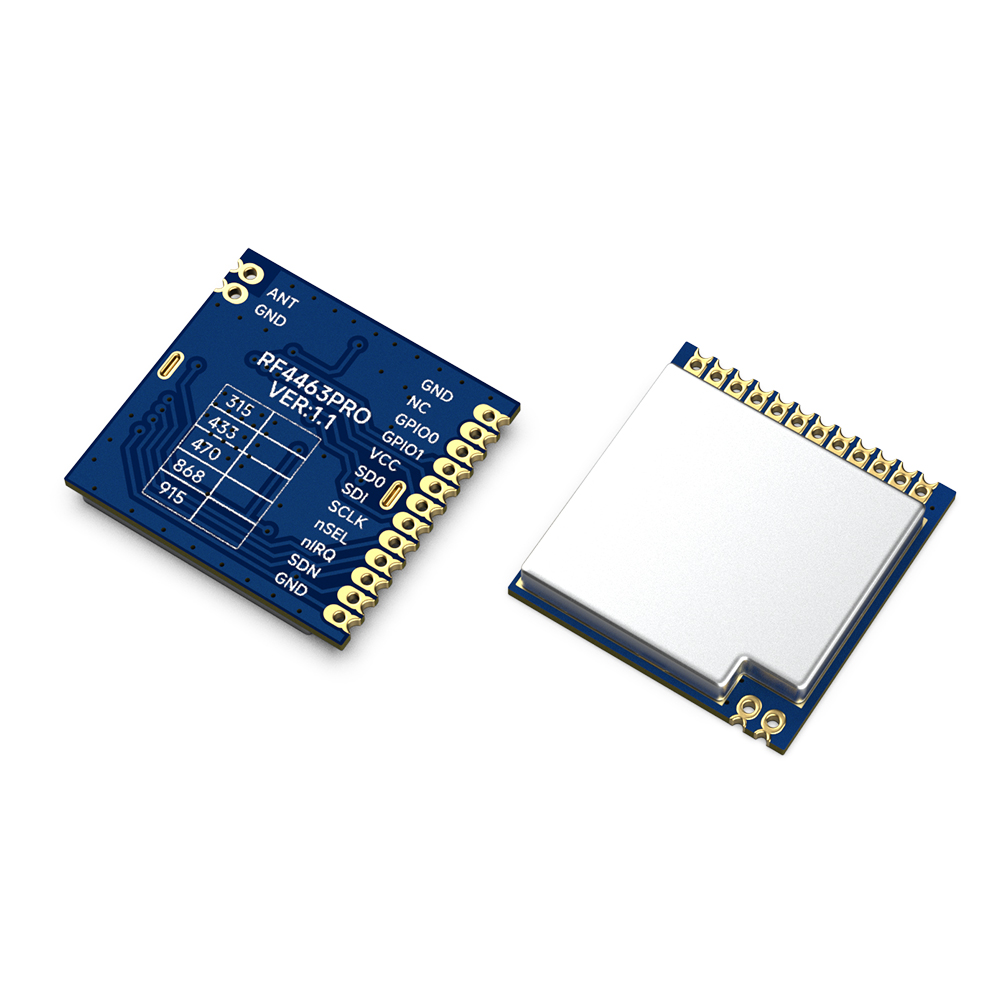

腳位圖470

腳位編號	引腳定義	描述
1	GND	接電源地
2	NC	空腳
3	GPIO0	直接連芯片的GPIO0引腳
4	GPIO1	直接連芯片的GPIO1引腳
5	VCC	接電源正極3.3V
6	SDO	0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能
7	SDI	串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。
8	SCLK	串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能。
9	nSEL	串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。
10	nIRQ	中斷輸出引腳
11	SDN	芯片使能引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。
12	GND	接電源地
13	GND	接電源地
14	ANT	接50歐的同軸天線

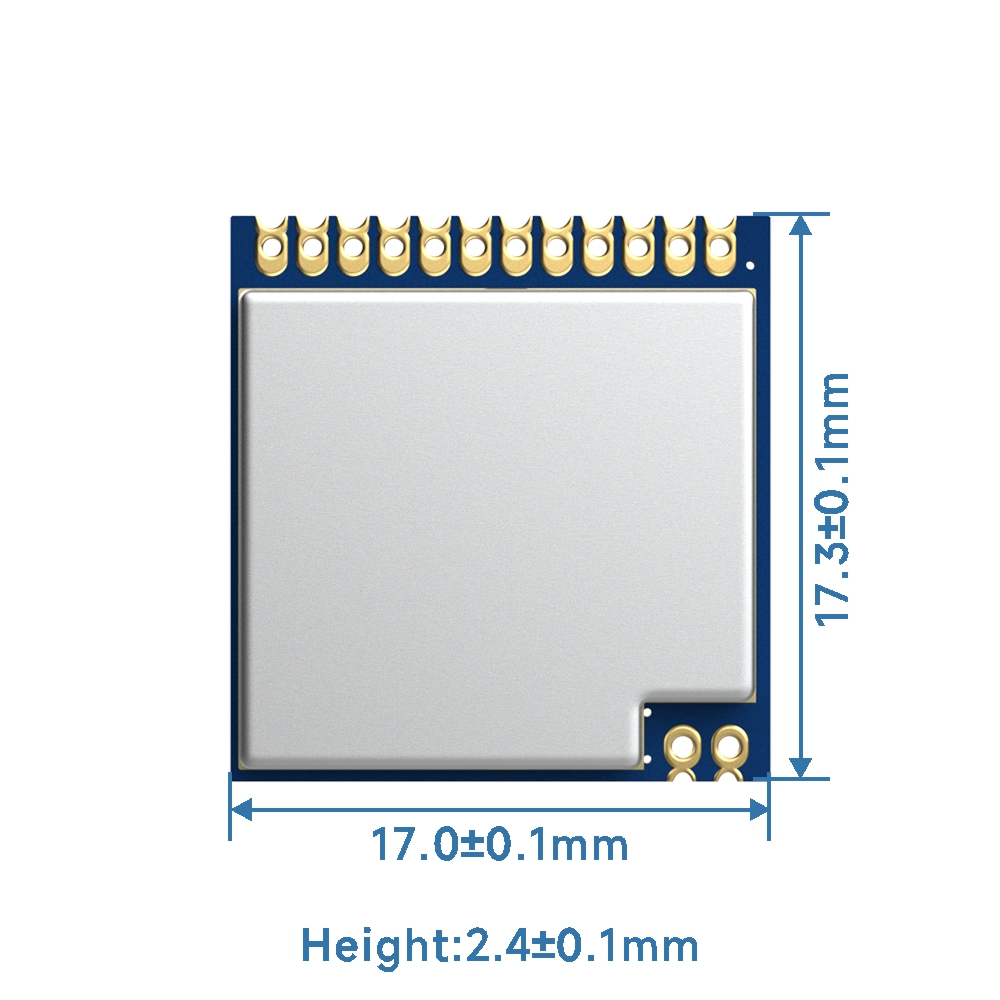

無線通信模塊RF4463PRO的機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
Mini3120		100mW/20dBm	433/470/868/915	13.9511.242.5
RF3120F27		800mW/29dBm	433/470/868/915	16.19*14.48
RF3060		100mW/20dBm	433/470/868/915	16.19*14.48
RF3060F27		500mW/27dBm	433/470/868/915	16.19*14.48
Mini3060		100mW/20dBm	433/470/868/915	14.520.52
MiniF27		800mW/29dBm	Customizable150-960	16*16
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF4463Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4463Pro-915	FCC/IC	100mW/20dBm	915	1717.32.4
RF4438Pro		100mW/20dBm	433/470	1717.32.4
RF4432Pro-433	CE	100mW/20dBm	433	1717.32.4
RF4432Pro-868	CE	100mW/20dBm	868	1717.32.4
RF4432		100mW/20dBm	315/433/470/868/915	1717.32.4
RF4432X1		100mW/20dBm	315/433/470/868/915	16*16
RF4463F30		1W/30dBm	150/315/433/470/868/915	20384
RF4432F27		500mW/27dBm	315/433/470/868/915	20384
RF4431		20mW/13dBm	315/433/470/868/915	16.5172
RF1101		100mW/20dBm	315/433/868/915	12.7120.132
RF1212		100mW/20dBm	315/433/470	1717.32.4
FSK-TX886		18dBm	433/470/868/915	16162.1
FSK-RX886			433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
